Графические планшеты

Содержание:

ВВЕДЕНИЕ

В состав современного персонального компьютера, входит большое многообразие периферийных устройств. Среди этих них есть устройства ввода-вывода информации. Одни из главных устройств, без которых сложно работать, являются клавиатура и мышь. Однако охвата этих устройств зачастую не хватает. Применять мышь в графических редакторах и других программах, требующих высокой точности позиции, крайне неудобно. Поэтому для графических художников и дизайнеров были созданы графические планшеты.

Графические планшеты позволяют, создавать или вылепливать трехмерные модели, рисовать картины, редактировать фотографии, вводить тексты в текстовые редакторы, упростить навигацию в операционной системе, применять быстрые клавиши для исполнения запрограммированных действий и т.д. Сегодняшняя обстановка на рынке графических планшетов характеризуется некой сложностью, рынок заполнен различным изобилием и диапазоном моделей, так понятие «экономкласс» разными компаниями трактуется весьма по-разному, например, для начинающих любителей «Wacom» предлагает те же технические характеристики что и «Genius», который позиционирует свою модель как «продвинутая».

Цель работы: разработать алгоритм работы с графическим планшетом.

Задачи:

1. Изучить механизм работы графического планшета

2. Рассмотреть технические характеристики графического планшета.

3. Предложить средство анализа технических характеристик графических планшетов.

4. Разработать алгоритм подключения и настройки графического планшета.

ГЛАВА 1. ОБЩИЕ СВЕДЕНИЯ О ГРАФИЧЕСКИХ ПЛАНШЕТАХ

1.1. История развития графических планшетов

В 90-х годы вышла в свет восхитительная детская книжка о персональных компьютерах «Энциклопедия профессора Фортрана». В ней, кроме всего остального, описывалось такого рода устройство, как световое перо, которое могло было писать напрямую на экран компьютера — и таким способом вводить графическую информацию напрямую в память компьютера. В то время это представлялось фантастикой. Но в наше время они стали неотъемлемой частью нашей реальности.

Прообразом первых графических планшетов выступил задолго до персональных компьютеров. В 1888 году Элайша Грей запатентовал «телеавтограф». Он был предназначен для дистанционной подписи бумаг. Человек через пункт отправления расписывался на специальном устройстве, которое обрабатывало импульсы в точках соприкосновения отправляло на станцию приема, где уже другое устройство воспроизводило роспись.

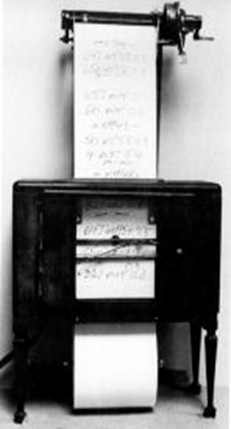

Рисунок 1 – Телеавтограф Грея

Напоминающий современный графический планшет был изобретен в 1957 году инженером Томом Даймондом, он назывался Stylator, но так и не получил практического применения.

Толчком к началу популяризации гаджетов положил в 1964 году RAND Tablet также знаменит как «Графакон» (от английского словосочетания Graphic Converter). Девайс оказался относительно дешевым и удобным для университетов и лабораторий. Под экраном планшета содержалась сетка плотно скомпонованных тонких проволок, которая образовывала слабые магнитные импульсы между стилусом и планшетом, полученные сигналы закодировались в информацию и отправлялись в компьютер для декодирования в координаты.

В то же время появились другие планшеты, принцип которых был завязан на Акустике. Под планшетом были расположены микрофоны. Перо касаясь поверхности испускало неслышимый для человека звук. Триангуляционным способом узнавалось положение пера. Первый запатентованный планшет данного типа был в 1971 году в компании Science Accessories Corporation. Минусами этой системы была сложность, дороговизна и сильная зависимость от окружающей среды, особенно влажности и восприимчивости к сторонним шумам.

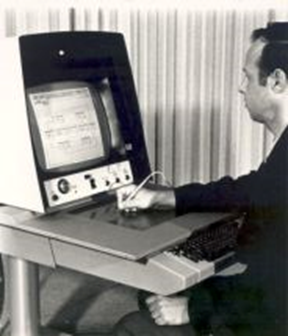

Рисунок 2 – Электромагнитный планшет

В 1970-80-е годы девайс стал по-настоящему популярен среди инженеров, архитекторов и чертёжников. Наибольшая популярность в то время была у BitPad, созданная в 1975 году компанией Summagraphics. Но о компактность данных планшетов оставляло желать лучшего.

В попытках занять долю рынка Apple икала путирешения создания свои девайсы, в конечном итоге они выкупили у компании Summagraphics планшет BitPad, дополнив и доработав его, выпустили под именем Apple Graphics Tablet.

В 1981 году Apple купила патент у музыканта мультиинструменталиста Тодд Радгрен, позволяющая сделать планшет цветным, и дала название Utopia Graphics Tablet System.

В 1984 году появляется первый планшет для потребительского рынка, который был предназначен не только для рабочих целей. Оно назывались «КоалаПэд». Устройство хоть изначально работало с восьмибитными персональными компьютерами Apple II, со временем «Коала» распространилась и на остальные персональные компьютеры том числе известная Atari, выпустили собственные версии прибора.

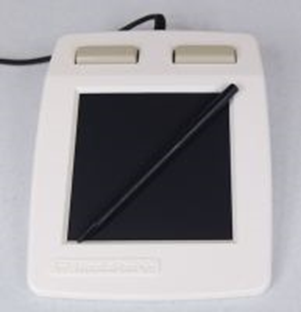

Рисунок 3 – Первый графический планшет

В конце 1980 годов рынок постепенно начинает занимать компания Wacom. В 1986 году был выпущен первый графический планшет WT-460M. Технологии, введенные этой компанией, значительно увеличили функционал, ранее для планшета и пера нужно было подавать питание, Wacom путем явления электромагнитного резонанса, обеспечили питание пера непосредственно через сам планшет.

Еще одной инновацией стали перья, способны отвечать на силу нажатия. Ради этого в стилус встроен элемент с переменными — в зависимости от силы сдавливания — индуктивностью либо сопротивлением. Таковым образом, по реалистичности работа на схожем планшете подступила к обыкновенному рисованию на бумаге фактически впритык. К тому же профессиональные планшеты Wacom распознают наклон пера относительно плоскости.

Рисунок 4 – Перья для планшетов

Периферийное устройство «графический планшет»

Сегодняшние графические планшеты — это периферийное приспособление для ввода данных, сделанной от руки непосредственно в компьютер. Состоит из пера и прямого планшета, чувствительного к нажатию либо близости пера. Еще может прилагаться особая мышь. В частности, крайней моделью для экспертов — для работы с дизайном, иллюстрацией, архитектурой, чертежами, видеоматериалами — стал Wacom Intuos Pro.

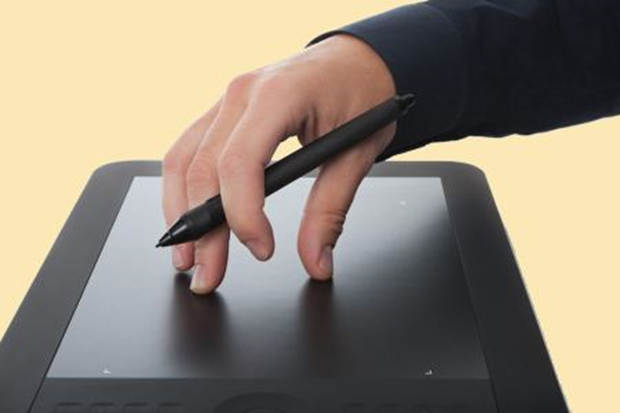

Рисунок 5 - Сенсорный планшет

Данный планшет оборудован функцией сенсорного ввода multi-touch, которая поддерживает пользовательские клавиатурные сочетания и жесты пальцев, а также системой ExpressView, выставляющим настройки конкретно на экран, также не так давно появилась функция перевода рисунка на бумаге в оцифрованный вид. Особую значимость в подобных моделях выступают продуманная эргономия, высочайшая точность пера, индивидуальная настройка кнопок.

Для начинающих создан менее продвинутый вариант, любительский планшет линейки Wacom Bamboo простой, тонкий, беспроводный (опционально), удобный для подключения к любому устройству.

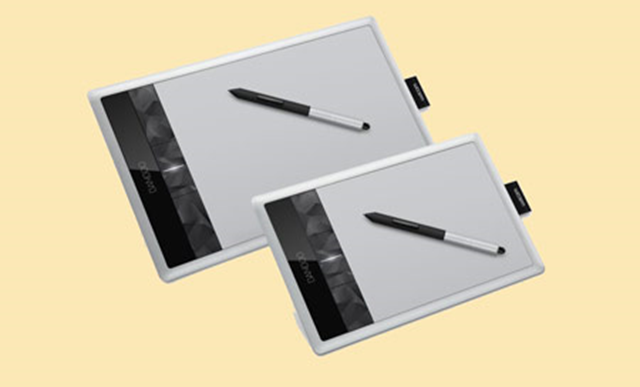

Рисунок 6 – Wacom Bamboo

Крайнее слово в разработке графических планшетов — линейка Wacom Cintiq. По сущности это переходный шаг от настольного планшета к интерактивному монитору, «электронному мольберту». В различие от традиционных планшетов, Cintiq сразу считается и экраном — таким образом, художник рисует конкретно на экране, что существенно доводит до совершенства эргономику и раскрывает целый ряд новейших профессиональных способностей.

Последняя модель линейки, Cintiq 27 QHD touch, имеет широкоформатным монитором высочайшего разрешения и богатыми опциями; на подобных планшетах трудятся голливудские художники и мультипликаторы, а еще художники российских мультипликационных студий и кинокомпаний.

Рисунок 7 – Планшет с интерактивным дисплеем

1.2 Сравнительная характеристика планшетов

Сравнение технических характеристик планшетов Wacom сведено и предоставлено в таблице 1.

Таблица 1 - Технические характеристики графических планшетов Wacom

	Wacom Bamboo	Wacom Intuos Pro	Wacom Cintiq 27QHD
Тип	Графический планшет с multi-touch	Графический планшет c multi-touch	Монитор с сенсорной поверхностью c multi-touch
Интерфейс	USB	USB	DisplayPort и HDMI USB
Технология считывания	Электромагнитный резонанс, multi-touch	Электромагнитный резонанс, multi-touch	Электромагнитный резонанс, multi-touch
Класс	Для домашнего использования и любителей	Профессиональная модель	Профессиональная модель
Технология	Bamboo	Intuos4	Intuos4
Кнопок	4	6-8	16
Сенсорный ввод	Да, поверхность	Да, кольцо	Да, 2 полосы
Разрешение, lpi/mm (линий на дюйм/мм)	2540/100	5080/200	5080/200
Максимальная высота работы пера, мм	7	10	5
Скорость отклика планшета (точек в секунду)	133	200	133
Поддержка разных моделей перьев	Нет	Да	Да
Отслеживает вращение пера	Нет	Да	Да
Отслеживает аэрограф	Нет	Да	Да
Отслеживает наклон пера, градусов	Нет	50-60	60
Вес, кг	0,42-0,74	0,7-3,5	10,4

Сравнение технических характеристик штатного пера для планшетов сведено и предоставлено в таблице 2.

Таблица 2 – Параметры штатного пера

	Wacom Bamboo	Wacom Intuos Pro	Wacom Cintiq 27QHD
Уровней нажима	1024	2048	2048
Питание пера	Не требуется	Не требуется	Не требуется
Ластик	Да	Да	Да
Доступные перья	Штатное	Intuos4 Grip Pen Intuos4 Airbrush Intuos4 Art Pen Intuos4 Classic Pen Intuos4 Inking Pen Intuos4 Lens Cursor (специальная мышь) Intuos4 Mouse (мышь)	Intuos4 Grip Pen Intuos4 Airbrush Intuos4 Art Pen Intuos4 Classic Pen Intuos4 Inking Pen Intuos4 Lens Cursor (специальная мышь)

2. Технология работы с графическим планшетом

2.1 Характеристики графического планшета

К главным чертам планшета можно отнести разрешение и число степеней свободы.

Разрешением планшета именуется шаг считывания информации. Разрешение измеряется количеством точек либо линий в дюйм (dots per inch, dpi, или lines per inch, lpi). Обычные значения разрешения для сегодняшних планшетов составляет порядком тысяч dpi.

Численность степеней свободы описывает количество характеристик обоюдного расположения планшета и пера. Самое малое количество степеней свободы — 2 (X и Y расположения проекции восприимчивого центра пера), дополнительные степени свободы имеют все шансы включать давление, наклон пера касательно плоскости планшета, вращение (положение пера относительно собственной вертикальной оси).

Чтобы более подробно разобрать характеристики графических планшетов, возьмём для примера строчку о планшете из прайс-листа одного магазина.

Графический планшет A5, 5080 точек/дюйм, 1024 градаций + мышь (USB)

Итак, первая часть шифровки — «А5». Здесь идет речь о геометрических размерах чувствительной области планшета. Габариты принято делать приблизительно соответствующими одному из форматов бумаги стандарта ISO. А4 — лист размером 210 х 297 мм. А5 — это половина А4. При прочих равных, чем больше размер чувствительного поля, тем дороже планшет. Зачастую дизайнеры и художники берут планшеты A4. Однако это не значит что планшеты меньшей площади будут сильно ограничивать в свободе творческого потенциала.

При подборе прибора главным делом необходимо обратить внимание никак не на размер, а на отношение сторон. Принципиально, чтобы соответствие сторон монитора и планшета были схожими. Проще говоря, в случае если монитор широкий (16:10), то и планшет обязан быть с пометкой wide. В принципе, драйвер планшета дает возможность настроить приспособление таким образом, чтобы какая-то часть планшета вполне «покрывала» монитор. Однако брать планшет, понимая, что большая его часть применяться никак не станет, не совсем разумно.

Далее в зашифрованной позиции прайс-листа значится «5080 точек/дюйм». Это разрешение, чувствительность к действиям в плоскости планшета — по осям «х» и «у». Проще говоря, насколько мелких движений пера станет распознано, если его кончик сдвинуть на дюйм (2,54 см). Тут принципиально разогнать один популярное неверное толкование вопроса о том, что величина монитора и величина чувствительной участка планшета должны соответствовать. Именно из-за чувствительности надлежит, что это не так. Разрешение монитора — 72 либо 96 точек на дюйм. Можно провести общеизвестные арифметические действия, чтобы представить, что в том числе и планшет формата А5 будет удобен для работы за 19" монитором. Заметим еще, что время от времени вместо «точек на дюйм» (или DPI — dots per inch) в магазинах можно повстречать иную единицу измерения — «линий на дюйм» (либо LPI — lines per inch). На самом деле продавцы имеют в виду именно количество точек на дюйм. LPI к планшету неприменимо: это типографический термин. Очевидно, чем больше чувствительность, тем дороже должно быть приспособление. Для бытового применения 2000 точек на дюйм более чем достаточно. Последующая цифра — количество уровней чувствительности к давлению (1024). Речь идет о чувствительности к воздействиям в плоскости, перпендикулярной плоскости самого планшета — по оси «z». То есть, насколько различных по силе давлений имеет возможность различить устройство. Опыт показывает, что для решения домашних непрофессиональных задач вполне достаточно количества 512.

Еще нужно подметить, что есть устройства, чувствительные к углу наклона пера относительно плоскости планшета — к расположению пера в пространстве «XYZ». Эта возможность присуща моделям для профессионалов. Специализирована она, к примеру, для работы с различными инструментами. К примеру, к этому устройству можно купить перо-аэрограф, след работы которого будет различен в зависимости от угла наклона относительно чувствительной плоскости. Справедливости ради подметим, что отсутствие данной функции никоим образом не помешает любителям, а в некоторых задачках и экспертам.

Предпоследняя часть строчки, что мы разбираем, означает, что в наборе с планшетом поставляется беспроводная мышь. С точки зрения прибора это - то же перо, только лишенное способности отдавать данные о силе нажатия и обладающее привычную форму манипулятора вида «мышь». В принципе, наличие такого девайса обязано позволить пользователю отказаться от обыкновенной мышки вообще, но довольно тяжелый «коврик» (сам планшет) и отсутствие способности использовать мышь за пределами границ прибора оставляет традиционному манипулятору место на рабочем столе.

В самом конце в скобках указан интерфейс, через который планшет подключают к компьютеру. Как правило, это USB или Bluetooth (бывают и беспроводные планшеты).

2.2 Выбор планшета и его подключение

Выбор графического планшета до этого всего определяется областью его применения. Среди устройств для домашнего использования надлежит также подметить сравнительно дешевые устройства для ввода информации от руки (изготовители время от времени называют их цифровыми блокнотами). Традиционно такие устройства оборудованы памятью, могут работать и в отсутствии подключения к компьютеру. Вспомним и о профессиональных графических планшетах, которые могут показывать информацию на чувствительной плоскости. Практически, это экраны (некоторые из таковых планшетов обладают диагональ в 21 дюйм), но чувствительные к воздействиям специального пера. Так, для профессионального художника лучше взять более дорогой планшет. Для него будут полезны следующие функции:

*       распознавание нескольких степеней нажатия стилуса. Это число может доходить до 16 и выше градаций серого;

*        больший размер планшета. Как правило, чем планшет больше, тем он дороже, причем, как показалось автору, его стоимость пропорциональна квадрату от его площади. И это оправдывает себя -- на большей площади легче прорисовывать детали. В качестве примера: размер активной части "доски" планшета у его дешевых моделей Genius составляет 100*80 мм, а у дорогих Watcom -- 148,5*105 мм (формат A6);

*       меньшее разрешение планшета. Как это ни казалось бы странным, но, чем дешевле планшет, тем выше его разрешение. Так, разрешение дешёвых планшетов Genius достигает 2540 dpi, а дорогих планшетов Watcom -- всего 100 dpi. При этом у последнего размер "доски" гораздо больше. На самом деле тут нет ничего удивительного: на меньшем разрешении изображение становится нечувствительным к дрожанию руки, и прорисовка мелких деталей становится более четкой.

*        очень удобно, когда стилус не привязан к планшету проводом, а питается от отдельной батарейки либо вообще не связан с "доской" планшета. Такой стилус делают для дорогих планшетов.

Графические планшеты бывают трех видов:

*        с подключением по USB-интерфейсу;

*        с подключением через COM-порт;

*        с подключением через PS/2 порт.

Подключение к первым двум типам портов обычно трудностей не вызывает - необходимо только подключить разъем планшета к соответствующему порту и запустить программу установки драйверов. При подключении планшета к последнему из портов необходимо сначала выключить компьютер, потом подсоединить планшет и включить компьютер снова. Есть также и беспроводные планшеты, подключающиеся через Bluetooth.

Программа инсталляции драйверов проста - пользователю необходимо только указать, куда подсоединен планшет, а программа установки сама установит драйверы планшета и настроит конфигурацию компьютера. Как правило, планшет может работать параллельно с мышью - при этом курсор в основном "захватывается" мышью, и лишь при активизации планшета управление курсором передается ему.

Примечание первое: как правило, вместе с планшетом прилагается и диски с драйверами. Но стоит помнить: планшет пока - не массовый товар, поэтому драйверов под какую-то конкретную систему ни в поставке с планшетом, ни в операционной системе может и не быть. Единственно, что можно посоветовать - следить за обновлением драйверов на Интернет-странице производителя планшетов и обновлять свои драйверы с него.

Примечание второе: драйверы планшета не конфликтуют с драйверами мыши только в офисных приложениях. Вследствие этого возможны большие проблемы совместимости драйверов в компьютерных играх, которые используют эти драйверы, а тем более в программах, работающих с устройствами напрямую.

2.3 Работа с графическим планшетом

Работа с графическим планшетом напоминает обыкновенному пользователю работу с мышью. Таким образом, существует поверхность (действующая область планшета) по части которой перемещается острие стилуса. Это подобно перемещению мыши по плоскости рабочего стола либо коврика. Различие состоит в одном: позиция стилуса в рабочей области жестко фиксированы. В отличие от него мышь возможно поднять и переместить на другое место коврика - указатель останется на месте. При каждом передвижении стилуса по рабочей области графического планшета его местоположение изменяются.

Аналогом "левой" клавиши мыши считается перо стилуса: нажатие стилуса на перо соответствует нажатию левой клавиши мыши. Нажим и отпускание пера стилуса (установка точки) соответствует щелчку мыши, а двойной щелчок — это быстрая "двойная установка точки" на одном и том же месте рабочей области. Правой кнопке мыши отвечает боковая кнопка на поверхности стилуса. Быстрое ее нажатие-расслабление отвечает щелчку правой клавишей мыши. Более подробно простейшие навыки работы со стилусом планшета можно освоить с помощью специальной программой тестом, которая входит в комплект поставки драйверов планшета и вызываемое из главного меню либо папки "Панель управления".

Нужно сделать одно замечание, касающееся работы с планшетом. При работе с карандашом и ровной поверхностью внимание рисующего сосредоточено на поверхности. Именно там чертятся линии и создается изображение. При работе с планшетом стилус лишь передвигается по поверхности, а изображение создается курсором на экране. Поэтому самое главное правило при работе с планшетом: стилус передвигается по рабочей поверхности "вслепую", а взгляд направлен на экран. При этом и линии получаются более четкие, и взгляд точнее (как при работе мышью) позиционирует курсор на экране. Остается за малым - научиться рисовать на столе, вглядываясь постоянно в экран монитора. Но это со временем приходит: ведь Вы не смотрите постоянно на мышь, рисуя на компьютере.

Отличия работы со стилусом от работы с мышью проявляются еще и в следующем. При работе с мышью у вас постоянно напряжено запястье, что приводит к так называемому "запястному синдрому" - профессиональной болезни всех работающих с компьютером. Ведь даже когда пользователь не использует мышь, ладонь все равно касается кнопок, напрягая запястья. В отличие от мыши при работе со стилусом работают мышцы всей руки, и прежде всего - пальцы правой руки. Кроме того, неиспользуемый стилус легко положить на подставку, что обычно не делают с мышью. В результате мышцы устают реже, и вероятность "заработать" запястный синдром существенно снижается.

2.4 Основные неисправности графического планшета

Ремонт графических планшетов возможно понадобиться по самым различным обстоятельствам.

Например, приспособление перестает включаться, зависает, содержит сломаное стекло, никак не откликается на воздействия пера. Многие неисправности делают допустимым срочный ремонт с использованием специального оборудования, деталей. Прочие неполадки возможно ликвидировать только лишь в специально оборудованной мастерской.

Проблемы появляющиеся при работе с графическим планшетом возможно разделить на четыре категории:1. Основные проблемы (таблица 3).

2. Проблемы сенсорных функций (таблица 4).

3. Проблемы перьевого ввода (таблица 5).

4. Проблемы в WINDOWS (таблица 6).

Таблица 3 — Основные проблемы

Проблема	Решение
На компьютере нет свободного порта USB.	Проверить, нет ли доступного USB-порта на концентраторе USB. Если таковой отсутствует, необходимо добавить концентратор USB или плату USB.
Индикатор состояния планшета не начинает светиться.	Убедиться, что кабель USB планшета надежно подключен к работающему порту USB. При подключении к концентратору USB убедиться, что концентратор USB активен и подключен к работающему USB-порту компьютера.
Компьютер не переходит в спящий режим.	Когда перо не используется, уберите его с поверхности планшета, в противном случае планшет будет продолжать передавать данные, не давая компьютеру перейти в спящий режим.
При использовании планшета экранный курсор движется хаотически или «прыгает» с места на место.	В редких случаях планшет может воспринимать радиочастотные помехи от монитора или расположенной неподалеку AM-радиостанции. Если заметны помехи от монитора, попробуйте отодвинуть планшет как минимум на 15 см от монитора, изменить частоту обновления или разрешение монитора.
Планшет настроен под ПРАВУЮ РАБОЧУЮ РУКУ (ЛЕВУЮ РАБОЧУЮ РУКУ), но на экране входа планшет выглядит перевернутым.	Переустановить драйвер планшета и измените ориентацию по умолчанию.

Таблица 4 — Проблемы сенсорных функций

Проблема	Решение
Сенсорные функции не работают.	Включите сенсорные функции, нажав ExpressKeys, для которой назначили СЕНСОРНЫЕ ФУНКЦИИ — ВКЛ/ВЫКЛ. Или же Открыть панель управления Bamboo и перейти к вкладке СЕНСОРНЫЕ ФУНКЦИИ или СЕНСОРНЫЕ ОПЦИИ. Убедиться, что выбран параметр ВКЛЮЧИТЬ СЕНСОРНЫЕ ФУНКЦИИ.
Похоже, что не все сенсорные функции работают. Экранный курсор перемещается, но более сложные действия и жесты не выполняются.	Если драйвер планшета не загружается должным образом, основные движения сенсорного ввода будут распознаны, а другие жесты -- нет. При неправильной загрузке драйвера две нижние клавиши ExpressKeys выполняют только функции по умолчанию: ЩЕЛЧОК (нижняя кнопка) и ЩЕЛЧОК ПРАВОЙ КНОПКОЙ (2-я кнопка снизу). Установите драйвер планшета.
Планшет не всегда распознает работу несколькими пальцами.	Если вы держите два пальца на слишком маленьком расстоянии друг от друга, планшет может не распознать их как два разных касания. Попробуйте поставить пальцы чуть дальше друг от друга.
При работе в приложении Adobe Photoshop не удается изменить масштаб.	Если функции масштабирования не выполняются должным образом в Photoshop, Убедиться, что функция ZOOM WITH SCROLL WHEEL (МАСШТАБИРОВАНИЕ ПРИ ПОМОЩИ КОЛЕСИКА ПРОКРУТКИ) выключена в окне PREFERENCES (НАСТРОЙКИ) этого приложения.
При работе в приложении Adobe Photoshop жесты прокрутки и панорамирования не работают должным образом.	Если жесты сенсорного ввода не выполняются должным образом в Photoshop, Убедиться, что функция ZOOM WITH SCROLL WHEEL (МАСШТАБИРОВАНИЕ ПРИ ПОМОЩИ КОЛЕСИКА ПРОКРУТКИ) выключена в окне PREFERENCES (НАСТРОЙКИ) этого приложения.
Похоже, что жесты вращения работают неправильно или вообще не работают.	Функция вращения определяется параметрами приложения, в котором вы работаете. Например, вращение может осуществляться постепенно, с шагом 90 градусов или вообще не выполняться. Для оптимального распознавания этого жеста установите пальцы по диагонали на расстоянии минимум 25 мм друг от друга.

Таблица 4 — Проблемы перьевого ввода

Проблема	Решение
1	2
Перо не позволяет переместить курсор или не выполняет других функций.	При неправильной загрузке драйвера планшета перьевой ввод будет невозможен. * На моделях, поддерживающих перьевой и сенсорный ввод, основные движения сенсорного ввода будут по-прежнему распознаваться, а другие жесты -- нет. При неправильной загрузке драйвера две нижние клавиши ExpressKeys выполняют только функции по умолчанию: ЩЕЛЧОК (нижняя кнопка) и ЩЕЛЧОК ПРАВОЙ КНОПКОЙ (2-я кнопка снизу). * На перьевом планшете можно будет перемещать курсор и выполнять щелчок с помощью наконечника пера. Кроме того, будут работать функции кнопок пера ЩЕЛЧОК (нижняя кнопка) и ЩЕЛЧОК ПРАВОЙ КНОПКОЙ (верхняя кнопка), но другие функции пера будут недоступны. Установите драйвер планшета.
Перо не реагирует на нажатие при рисовании.	Некоторые приложения требуют включения чувствительности к нажатию в самом приложении или выбранном инструменте до того, как перо будет восприниматься как чувствительный к нажатию инструмент. Также Проверить, что используемое приложение поддерживает функцию чувствительности к нажатию.
Трудно выполнить щелчок.	Открыть панель управления планшетом Bamboo и перейти на вкладку ПЕРО. Попробуйте увеличить значение параметра ЧУВСТВИТЕЛЬНОСТЬ ПЕРА. Поставьте флажок ЗВУК ЩЕЛЧКА. Тогда при выполнении пером функции щелчка будет раздаваться характерный звук мыши. Чтобы слышать звук щелчка, необходимо включить колонки и установить достаточный уровень громкости.
Трудно выполнить двойной щелчок.	Убедиться в том, что быстро дважды касаетесь одного и того же места рабочей области планшета. Для выполнения двойного щелчка рекомендуется использовать назначенную для этого кнопку пера (см. раздел выполнение щелчков). Открыть панель управления планшетом Bamboo и перейти на вкладку ПЕРО. * Попробуйте увеличить значение параметра РАДИУС ДВОЙНОГО ЩЕЛЧКА. * Попробуйте увеличить значение параметра ЧУВСТВИТЕЛЬНОСТЬ ПЕРА.
Перо выбирает все, не прекращая рисования.	Открыть панель управления планшетом Bamboo и перейти на вкладку ПЕРО. Передвинуть ползунок ЧУВСТВИТЕЛЬНОСТЬ ПЕРА в направлении ЖЕСТКО. Если улучшений не произошло, обратитесь к разделу проверка пера.
Ластик (если таковой имеется), выделяет все или стирает без остановки.	Открыть панель управления планшетом Bamboo и перейти на вкладку ПЕРО. Передвинуть ползунок ЧУВСТВИТЕЛЬНОСТЬ ЛАСТИКА в направлении ЖЕСТКО. Если улучшений не произошло, обратитесь к разделу проверка пера.
При цифровом рисовании пером или выполнении мазков штрихи на экране появляются с задержкой.	Открыть панель управления планшетом Bamboo и перейти на вкладку ПЕРО. Попробуйте уменьшить значение параметра РАДИУС ДВОЙНОГО ЩЕЛЧКА.
При выполнении щелчков, черчении или при письме приходится сильно нажимать на перо.	Открыть панель управления планшетом Bamboo и перейти на вкладку ПЕРО. Передвинуть ползунок ЧУВСТВИТЕЛЬНОСТЬ ПЕРА в направлении МЯГКО.
Наконечник пера не работает.	В зависимости от модели планшета при касании наконечником пера поверхности планшета индикатор состояния должен начать светиться или изменить цвет. Убедиться, что используется оригинальное перо, поставляемое с планшетом. Другие перья могут не работать должным образом с планшетом Bamboo.
Экран курсора возвращается назад.	Не оставлять перо на планшете, когда оно не используется или когда используется другой манипулятор. Манипулятор, оставленный на планшете, может помешать перемещению курсора другими устройствами ввода.
Верхняя или нижняя кнопка пера не работает.	Кнопку пера необходимо нажимать, когда наконечник пера находится на расстоянии не более 7 мм от рабочей области планшета. При этом не следует нажимать на наконечник пера. Открыть панель управления Bamboo и убедиться в том, что за кнопкой пера закреплена соответствующая функция. На панели управления планшета Bamboo щелкните кнопку ДОПОЛНИТЕЛЬНО на вкладке ПЕРО. Если выбран вариант ЩЕЛЧОК И КАСАНИЕ, для выполнения щелчка необходимо сначала нажать кнопку пера, а затем коснуться поверхности планшета.
Курсор не удается переместить в нужную точку экрана, или нарисованная линия не соответствует положению указателя в приложениях для рисования.	Открыть панель управления Bamboo. Убедиться в том, что выбран РЕЖИМ ПЕРА. Если это не помогает, нажмите кнопку ПО УМОЛЧАНИЮ для восстановления стандартного отображения планшета на экране. Если проблема не устранена, сбросьте параметры настройки планшета.

Таблица 5 — Проблемы в WINDOWS

Проблема

Решение

Возможно, настройки планшета неверны, или вы хотите убедиться, что установлены значения всех настроек по умолчанию.

Использовать утилиту для работы с файлами настройки Bamboo для изменения его настроек. Закройте все открытые приложения. Щелкните значок ПУСК и выберите ВСЕ ПРОГРАММЫ. Затем выберите BAMBOO и УТИЛИТА ДЛЯ РАБОТЫ С ФАЙЛАМИ НАСТРОЙКИ BAMBOO. * Желательно сначала создать резервную копию настроек планшета. В диалоговом окне УТИЛИТА ДЛЯ РАБОТЫ С ФАЙЛАМИ НАСТРОЙКИ BAMBOO, щелкните РЕЗЕРВНОЕ КОПИРОВАНИЕ… и следуйте инструкциям на экране. * После этого использовать утилиту для работы с файлами настройки Bamboo, чтобы удалить настройки планшета следующим образом. Один пользователь. В меню МОИ НАСТРОЙКИ щелкните УДАЛИТЬ, чтобы удалить настройки для текущего пользователя. Несколько пользователей. В меню НАСТРОЙКИ ВСЕХ ПОЛЬЗОВАТЕЛЕЙ щелкните УДАЛИТЬ, чтобы удалить настройки для нескольких пользователей. Обратите внимание, что для удаления настроек всех пользователей необходимо иметь права администратора. Перезапустите любые запущенные в настоящий момент приложения, работающие с планшетом. Можно быстро восстановить настройки планшета, для которых была сделана резервная копия, если нажать кнопку ВОССТАНОВИТЬ… в разделе МОИ НАСТРОЙКИ.

Для того, чтобы продлить срок службы графического планшета рекомендуется следовать указаниям по уходу за ним:

1. Содержать поверхность планшета Bamboo и перо в чистоте. Пыль и частицы грязи могут приставать к перу и вызывать чрезмерный износ поверхности планшета. Чтобы продлить срок службы поверхности устройства и пера, регулярно протирайте их мягкой и влажной тканью. Кроме того, ткань можно смочить слабым раствором мягкого мыла. Не следует использовать летучие растворители, например разбавитель для красок или средства на основе бензола, так как они могут повредить пластмассовые поверхности.

2. Храните планшет Bamboo в сухом чистом месте и не подвергайте его воздействию чрезмерных температур. Оптимальной является комнатная температура. Кроме того, планшет Bamboo и перо нельзя разбирать. Изгибание пера может вызвать его поломку. Разборка устройства аннулирует гарантию.

Состояние наконечника пера со временем ухудшается в обычных условиях использования.

В качестве мер по обслуживанию графического планшета можно выделить процедуру замены наконечника пера (рисунок 13).

Сильное нажатие приводит к более быстрому износу наконечника, который следует заменять, когда он станет слишком коротким или плоским.

1. Захватите старый наконечник и вытащите его из пера, удерживая прямо. Для этого использовать пинцет для замены наконечника, щипцы, плоскогубцы или другой подобный инструмент.

2. Затем вставьте конец нового наконечника пера прямо в корпус пера. Надавите на наконечник до упора.

графический планшет периферийный технический

ЗАКЛЮЧЕНИЕ

Графические планшеты – это дигитайзеры, которые сделаны с целью обыденного использования дома, в школе и на работе. С их поддержкой весьма комфортно не только зарисовывать, редактировать фотография или вносить рукописные пометки в документ, но и просто и моментально перемещаться в безграничных просторах Сети интернет, делать страницы в социальных сетях красочными, неподражаемыми и «живыми», исполнять во флеш-игры и многое другое.

Планшет пригодится и с целью того, чтобы дополнить оригинальности письменным произведениям, что непременно задают в школе и в институте. Возможно создать «карандашные» графики, выполнять писаные подписи к диаграммам и картинкам, либо лично поставить подпись в титульной страничке реферата.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. Авдеев В.А. Периферийные устройства: интерфейсы, схемотехника, программирование. Москва: ДМК Пресс, 2009. – 848 с.

2. Григорян М. Графический планшет с интерактивным дисплеем: только профессионалам. КомпьюАрт, №4 (электронная версия). Москва: Издательский Дом Axel Springer, мая 2006, – 84-88 стр.

3. Курушин В.Д. Графический дизайн и реклама. Москва: ДМК Пресс, 2008.- 272 с.

4. Малюх В.Н. Введение в современные САПР. Москва: ДМК Пресс, 2010. – 192 с.

5. Литвинов К. Проводник: графические планшеты. Computer Bild, № 6 (электронная версия). Москва: Издательский Дом Axel Springer, март 2011, – 36-39 стр.

6. Самарин А. Современные технологии Multi-Touch сенсорных экранов. Москва: Файнстрит, 2008. – 141 стр.

7. Хорошавин А. Спутник творческой личности, Мир ПК, № 1(электронная версия). Москва: ЗАО «Издательство «Открытые системы», январь 2011, – 57-59 стр.
