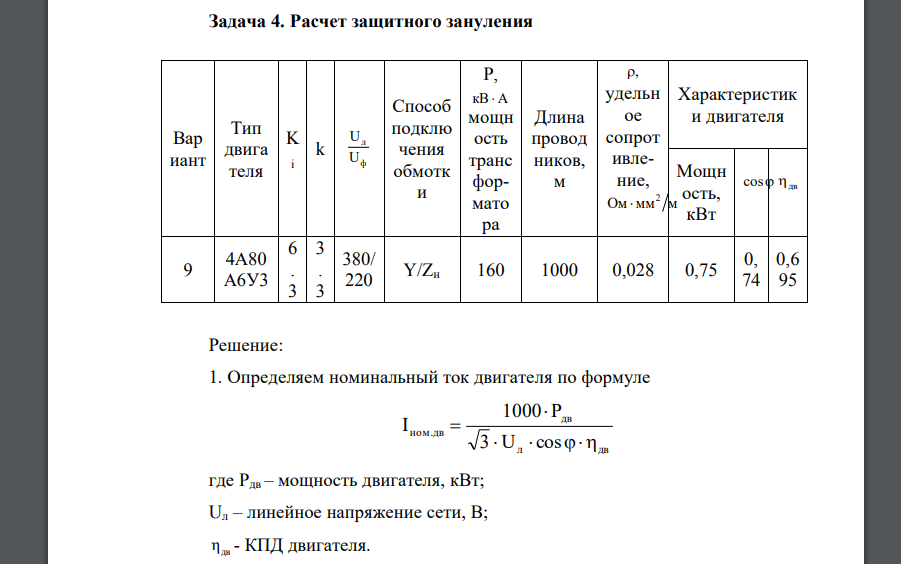

Расчет защитного зануления Вар иант Тип двигателя K i k ф л U U Способ подклю чения обмотки

Расчет защитного зануления Вар иант Тип двигателя K i k ф л U U Способ подключения обмотки P, кВ  А мощн ость транс формато ра Длина провод ников, м , удельн ое сопрот ивление, Ом мм м 2  Характеристик и двигателя Мощн ость, кВт cos дв 9 4А80 А6У3 6 . 3 3 . 3 380/ 220 Y/Zн 160 1000 0,028 0,75 0, 74 0,6 95

Решение:

Определяем номинальный ток двигателя по формуле  где Pдв – мощность двигателя, кВт; Uл – линейное напряжение сети, В;  КПД двигателя.  2. Определяем номинальный ток защиты (плавкой вставки) по формуле 2.5 I I п ном.вст , где  – пусковой ток двигателя, А; Пусковой ток определяется по формуле- коэффициент запаса.  ном.вст  Стандартные предохранители, представленные в табл. 25 необходимо выбирать по номинальному току плавкой вставки. 3. Определение необходимого значения тока короткого замыкания по формуле 22. I к.з. I ном.вст.ст. k , где Iном.вст.ст. –номинальный ток стандартной плавкой вставки; k – коэффициент кратности. I к.з.  4. Определение сопротивления фазного и нулевого проводников по формуле , где Uф – фазное напряжение, В; Iк.з. – ток короткого замыкания, А; Zтр – сопротивление питающего трансформатора, Ом. Номинальное напряжение обмоток высшего напряжения принимать 6—10 кВ.  Для упрощения расчета фазный и нулевой проводники принимаются выполненными из меди или алюминия. При этом условии индуктивным сопротивлением проводников можно пренебречь и полное сопротивление проводников будет равно активному сопротивлению, т.е. Определение активного сопротивления фазы по формуле - удельное сопротивление материала, lф – длина фазного провода, м (расстояние от трансформаторной подстанции до помещения, в котором находится электроприёмник); Sф – сечение фазного провода, мм . 2 Сечение фазного провода определяется по номинальному току в фазе питающего трансформатора, который рассчитывается по формуле л н.тр ном.ф ном.тр  где Рн.тр – мощность трансформатора, кВ  ном.ф ном.тр Сечение фазного медного провода равно Трансформаторные подстанции расположены вне помещений.  6. Определение сопротивления нулевого провода Rн, Ом, по формуле 7.Определение расчётного сечения нулевого провода по формуле  Сечение нулевого провода не должно быть меньше 50 % сечения фазного провода  Можно сделать вывод о неэффективности, в данном случае, системы защитного зануления
