Компас (САПР) 3D – это российская система трехмерного проектирования, ставшая стандартом для тысяч предприятий и десятков тысяч профессиональных пользователей. (Сайт: kompas.ru)

«Компас» — система автоматизированного проектирования чертежей, позволяющая создавать чертежи изделий, схемы, спецификации, инструкции, расчетно-пояснительные записки (РГР), таблицы, текстовые и любые другие документы. Компас ориентирована на оформления документации в соответствии с ЕСКД, ЕСТД, СПДС и международными стандартами, но этим возможности системы не ограничиваются.

На странице подготовлен курс лекций по всем темам программы КОМПАС с примерами выполнения чертежей.

Содержание:

Знакомство с системой КОМПАС-3D

Система автоматизированного проектирования КОМПАС-3D является стандартным приложением операционной системы Windows, поэтому окно программы по своему внешнему виду схоже с окнами других windows-приложений.

Основные элементы интерфейса КОМПАС-3D

После запуска системы и открытия любого документа на экране появляется главное окно (рис. 1).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 1. Элементы интерфейса системы КОМПАС-3D

Приведем краткое описание и назначение основных элементов интерфейса окна программы.

Строка заголовка содержит название и номер версии системы, имя текущего документа, кнопку системного меню, а также кнопки управления окном системы.

Главное меню служит для вызова команд системы. Состав Главного меню (рис. 2) зависит от типа текущего документа и режима работы системы.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 2. Срока главного меню

Инструментальные панели содержат кнопки вызова команд системы, близкие по своему назначению (Геометрия (рис. 3), Размеры (рис. 4), Обозначения, Редактирование и др.)

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 3. Инструментальная панель «Геометрия»

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 4. Инструментальная панель «Размеры»

Панель расширенных команд появляется на экране только во время нажатия и удерживания выбранной кнопки (рис. 5).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 5. Панель расширенных параметров построения окружности

Панель специального управления содержит набор кнопок, позволяющих управлять выполняемой командой (рис. 6).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 6. Панель специального управления

Панель свойств объекта служит для настройки параметров объекта при его создании или редактировании (рис. 7).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 7. Панель свойств объекта «Окружность»

Строка сообщений содержит описание текущей команды или элемента рабочего окна, на который указывает курсор, и указания пользователю, которые необходимо соблюдать.

Строка текущего состояния отображает параметры текущего состояния графического документа (рис. 8).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 8. Строка текущего состояния

Менеджер библиотек служит для работы с КОМПАС-библиотеками.

Дерево модели отражает порядок создания модели и связи между ее элементами и компонентами (рис. 9).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 9. Окно «Дерево модели»

Отображением элементов интерфейса системы управляет сам пользователь. Команды включения и отключения элементов интерфейса расположены в главном меню Вид.

Настройка интерфейса системы

Пользователь может настроить интерфейс системы по своему усмотрению. Для этого необходимо вызвать команду главного меню: СервисНастройка интерфейса (рис. 10).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

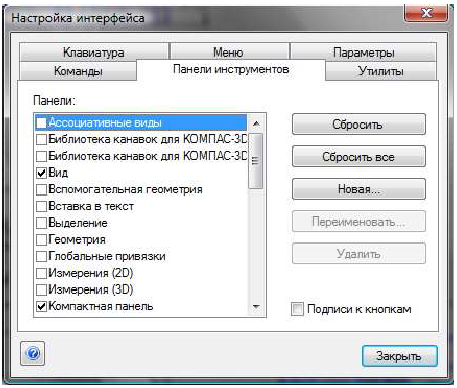

Рис. 10. Настройка интерфейса системы

Порядок настройки интерфейса системы аналогичен настройке интерфейса других windows-приложений.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Настройте интерфейс системы следующим образом:

  1. Активируйте панели инструментов: Стандартная, Текущее состояние, Компактная панель, Вид, Геометрия, Размеры. Задайте подписи к кнопкам.
  2. На инструментальную панель Вид добавьте команду Панель свойств.
  3. Назначьте сочетание клавиш для вызова команды Окружность - Shift+O.
  4. Установите всплывающие подсказки к кнопкам.

Настройка параметров системы

Система КОМПАС-3D позволяет настраивать параметры системы, нового документа, текущего чертежа и текущего окна.

Для настройки параметров необходимо вызвать команду главного меню Сервис ► Параметры (рис. 11).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 11. Диалоговое окно настройки параметров

Самостоятельно ознакомьтесь с настройками параметров системы.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Задайте следующие настройки системы:

1. Общие:

- отображение имен файлов - помнить список из 5 файлов;

- представление чисел - 3 знака после запятой в полях ввода/вывода.

2. Экран:

- фон рабочего поля - серый;

- панель свойств - вид «Плоские», шрифт «Arial», размер 10 пт.

3. Файлы:

- автосохранение с периодичностью 5 мин.

Использование системы помощи

При возникновении затруднений во время работы в системе КОМПАС-3D можно воспользоваться специально разработанной справочной системой.

Вызвать справочную систему можно одним из следующих способов:

  1. Выбрать нужную команду из главного меню Справка (Содержание, Контекстная, Что это такое?).
  2. Нажать клавишу F1 на клавиатуре компьютера.
  3. Нажать кнопку Объектная справка КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей на инструментальной панели Стандартная, затем нажать левой клавишей мыши на интересующей кнопке.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Изучите описание следующих команд:

1. С помощью объектной справки изучить команду Ортогональное черчение КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

2. С помощью вызова справки найти информацию о команде Дерево построения по ключевым словам.

Типы документов

Тип документа, создаваемого в системе КОМПАС-3D, зависит от вида информации, хранящейся в этом документе.

Каждому типу документа соответствует расширение имени файла и собственная пиктограмма.

Типы документов, создаваемые в системе КОМПАС 3D, представлены в таблице 1.

Таблица 1

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Единицы измерения

В системе KOMПAC-3D используется стандартная метрическая система мер. По умолчанию единица измерения длины - миллиметр.

Чтобы задать единицы измерения длины в текущем графическом документе, необходимо вызвать команду СервисПараметрыТекущий документЕдиницы измерения.

В КОМПАС-3D пользователь работает с реальными размерами объектов (в масштабе 1:1), а размещение изображения на чертеже нужного формата выполняется путем выбора подходящего масштаба вида. Для изменения масштаба вида нужно выбрать команду главного меню: Сервис ► Параметры ► Новые документы ► Графический документ ► Параметры листа ► Вид.

Система координат

В системе КОМПАС-3D используются стандартные правые декартовы системы координат.

В каждой трехмерной модели существует система координат, и задаваемые, ею координатные плоскости. Система координат отражается на экране в виде трех ортогональных отрезков. Плоскости показываются на экране условно - в виде прямоугольников, лежащих в этих плоскостях.

Работа с документами

Работа с документами в КОМПАС-3D практически ничем не отличается от подобной работы в других windows-приложениях. Для создания нового документа:

1. Вызвать команду главного меню ФайлСоздать.

2. На экране появится диалоговое окно создания документа (рис. 12).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 12. Окно создания документа

3. Указать вид документа и нажать кнопку ОК.

Для открытия документа:

1. Вызвать команду главного меню Файл ► Открыть.

2. На экране появится диалоговое окно открытия документа (рис. 13).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 13. Окно открытия документа

3. Выбрать файл для открытия и нажать ОК.

Для сохранения документа:

  1. Вызвать команду главного меню Файл ►Сохранить.
  2. На экране появится диалоговое окно сохранения документа.
  3. Указать папку для сохранения документа и нажать ОК.

В дальнейшем, для сохранения внесенных изменений в ранее сохраненный документ необходимо использовать команду Сохранить.

Для сохранения документа под другим именем или в другой папке необходимо использовать команду Сохранить как.

Для закрытия документа необходимо вызвать команду Файл ► Закрыть.

Если документ содержит изменения, которые не были сохранены, на экране появится запрос на выполнение записи закрываемого документа, подтвердите сохранение нажатием кнопки ОК.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Создайте новый документ типа Чертеж и сохраните его под именем «Пластина».

Управление отображением документа в окне

Для увеличения или уменьшения масштаба отображения документа,

вызовите команду Увеличить масштаб КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей или Уменьшить масштаб КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей на инструментальной панели. По умолчанию коэффициент изменения масштаба равен 1,2.

Чтобы изменить данный коэффициент для документов-моделей, вызовите команду Сервис ► Параметры ► Система ► Редактор моделей ► Параметры управления изображением (рис. 14).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 14. Диалоговое окно «Параметры управления изображением»

Чтобы изменить данный коэффициент для графических документов, вызовите команду Сервис ► Параметры ► Система ► Графический редактор ► Редактирование (рис. 15).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 15. Диалоговое окно «Параметры управления графического редактора»

Чтобы изменить данный коэффициент для текстовых документов и спецификаций, вызовите команду Сервис ► Параметры ► Система ► Текстовый редактор ► Редактирование (рис. 16).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 16. Диалоговое окно «Параметры управления текстового редактора»

В правой части появившегося диалога введите или выберите из списка значение коэффициента изменения масштаба.

Для явного задания масштаба изображения на инструментальной панели

Вид необходимо в поле Текущий масштаб КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей развернуть список и выбрать нужное значение.

Для увеличения масштаба произвольного участка изображения выберите команду Увеличить масштаб рамкой КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей и выделите рамкой область, которую необходимо увеличить. В результате изображение будет увеличено таким образом, чтобы область документа, ограниченная рамкой будет занимать весь размер окна.

Если требуемый коэффициент изменения масштаба неизвестен, то можно подобрать его визуально, панорамируя изображение, вызвав команду

Приблизить/Отдалить КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей удерживая левую клавишу мыши и перемещая курсор мыши в вертикально - вверх (для увеличения), вертикально - вниз (для уменьшения) масштаба. Так же для визуального изменения масштаба можно использовать колесико мыши.

Для отображения в окне всего документа необходимо нажать команду Показать все КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Для перемещения изображения документа в окне без изменения масштаба отображения необходимо выбрать команду Сдвинуть КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Для сдвига изображения также можно перемещать мышь с нажатой средней кнопкой (колесом) и удерживая клавишу Shift на клавиатуре компьютера.

Для перемещения изображения строго по вертикали или горизонтали можно воспользоваться линейками прокрутки. Для настройки отображения линеек прокрутки необходимо вызвать команду Сервис ► Параметры ► Текущее окно ► Линейки прокрутки.

В процессе выполнения различных команд ввода и редактирования изображения на экране могут появляться вспомогательные линии и символы. Для обновления изображение в активном окне, вызовите команду Обновить

изображение КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Примеры создания объектов

При создании любого графического объекта необходимо задать его параметры.

Параметры объектов

Например, после вызова команды построения прямоугольника по центру и вершине, требуется задать положения его центра и одной вершины на Панели свойств текущего инструмента (рис. 17).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 17. Панель свойств объекта «Прямоугольник по центру и вершине»

Создать объект - это значит определить все его параметры.

Все параметры создаваемых объектов отображаются на Панели свойств.

Параметры можно разделить на числовые (координаты точки, длина, угол, количество вершин и т.п.) и нечисловые (стиль линии, оси симметрии и т.п.).

Нечисловые параметры объекта можно задать только одним способом -выбрав нужный вариант на Панели свойств, а для задания числовых параметров существуют различные способы. Остановимся подробнее на них.

Ввод параметров в предопределенном порядке

Данный способ используется для ввода параметров, не являющихся координатами точек (длина, угол, расстояние, диаметр, наименование и т.п.). Значение параметра (число или текст), введенное с клавиатуры во время создания или редактирования объекта, сразу воспринимается системой как значение предопределенного параметра и заносится в предопределенное поле.

Для отказа от введенного значения, необходимо нажать клавишу Esc, а чтобы зафиксировать и перейти к следующему предопределенному полю - Enter. При указании точки или объекта в окне документа фиксация введенного значения и переход к следующему параметру происходят автоматически.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Постройте геометрический объект Дуга радиусом 50 мм со значением угла 260 градусов (рис. 18).

Для этого:

  1. На инструментальной панели Геометрия КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей- выберите инструмент Дуга КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  2. На Панели свойств объекта введите значение предопределяемого параметра Радиус (его поле выделено рамкой) - 50.
  3. Укажите предполагаемый центр дуги, щелкнув мышкой в окне документа.
  4. На Панели свойств объекта введите значение второго предопределяемого параметра - угол 260 градусов и нажмите Enter.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 18. Построение дуги окружности

Ввод значении в поля панели свойств

Для явного задания значений параметра объекта на Панели свойств, щелкните в нужном поле левой кнопкой мыши и введите нужное число.

В поля Панели свойств возможен ввод не только числовых значений параметров, но и выражений для их вычисления.

Например, при задании окружности радиуса 137,6 мм, можно ввести в качестве значения диаметра окружности числовое выражение =137,6*2.

Фиксация и освобождение параметров

Любой из параметров создаваемого объекта можно зафиксировать. При этом значение данного параметра будет постоянным, а другие параметры будут доступны для изменения. Признаком фиксации параметра, является отображение перекрестия на переключателе рядом с полем параметра.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Начертите отрезок длиной 100 мм.

Для этого задайте начальную точку отрезка, затем введите значение 100 в поле длины отрезка на Панели свойств и нажмите клавишу Enter.

Теперь при всех перемещениях курсора будет изменяться только угол наклона отрезка, а длина останется равной 100.

Для отмены фиксации значения параметра, необходимо щелкнуть левой кнопкой мыши на переключателе рядом с названием этого параметра. Признаком того, что фиксация снята, является отсутствие перекрестия на соответствующем переключателе.

Запоминание параметров

Если требуется начертить несколько объектов, имеющих одинаковые параметры, удобно воспользоваться функцией Запоминание объектов.

Для использования одинаковых параметров при создании объектов необходимо выполнить следующие действия:

  1. Задать параметры, которые должны быть запомнены.
  2. Нажать кнопку Запомнить состояние КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Кнопка останется в нажатом состоянии, что свидетельствует о запоминании параметров.
  3. Выполнить построения до тех пор, пока нужны запомненные параметры.
  4. Повторно нажать кнопку Запомнить состояние.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Постройте три концентрические окружности с диаметрами 100 мм, 200 мм и 300 мм (рис. 19).

Для этого:

  1. Вызовите команду Инструменты ► Геометрия ► ОкружностиОкружность.
  2. Задайте точку центра окружности.
  3. Нажмите кнопку Запомнить состояние КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  4. Последовательно введите значения диаметров 100, 200 и 300 мм. Ввод значения каждого диаметра подтвердите нажатием клавиши Enter.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 19. Концентрические окружности

Округление значении параметров

Включение и выключение режима округления в окне текущего документа производится кнопкой Округление КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей на панели Текущее состояние.

При включенном режиме округления значения параметров округляются до ближайшего значения, кратного текущему шагу курсора.

Подробнее рассмотрим работу в режиме округления на примере построения окружности. Для этого:

  1. Проверьте, что режим округления отключен.
  2. Установите текущее значение шага курсора 5 мм, введя соответствующее значение в поле КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  3. Вызовите команду Окружность.
  4. Укажите положение центра окружности.
  5. Перемещайте курсор и наблюдайте за значениями в поле Диаметр на Панели свойств. Вы увидите, что в этих полях отображаются дробные значения с точностью до 0,0001.
  6. Нажмите кнопку Округление КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  7. Убедитесь, что в поле Диаметр теперь отображаются целые значения, кратные 5, т.е. размеры окружности изменяются дискретно с шагом, равным шагу курсора. Смените значение шага курсора с 5 на 3.
  8. Убедитесь, что диаметр окружности стал кратен трем.
  9. Завершите выполнение текущей команды одним из следующих способов:
  • - нажмите клавишу Esc;
  • - повторно нажмите кнопку исполняемой команды;
  • - вызовите из контекстного меню команду Прервать команду;
  • - вызовите любую другую команду;
  • - нажмите кнопку Прервать команду КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей на Панели специального управления.

Привязки

При работе с графическим документом достаточно часто возникает необходимость точно установить курсор в некоторую точку (начало координат, центр окружности, тучку пересечения прямых и т.д.), иными словами, выполнить привязку курсора к уже существующим точкам или объектам на изображении. Без такой привязки невозможно создать точный чертеж.

В системе КОМПАС-3D предусмотрены две разновидности привязки - глобальная (действует по умолчанию) и локальная (однократная).

Глобальная привязка постоянно действует при вводе и редактировании объектов.

Например, если включена глобальная привязка Середина, то при вводе каждой точки система автоматически будет выполнять поиск ближайшей середины отрезка, находящейся в пределах действия курсора.

Для управления глобальными привязками служит панель Глобальные привязки, которую можно активировать с помощью меню Вид ► Панели инструментов (рис. 20).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 20. Панель «Глобальные привязки»

Чтобы включить нужную привязку в текущем окне, нажмите соответствующую кнопку. Пока кнопка находится в нажатом состоянии, привязка будет действовать. Для выключения привязки отожмите кнопку.

Также активировать нужные глобальные привязки и задать дополнительные параметры можно с помощью кнопки Установка глобальных привязок КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей на панели текущее состояние (рис. 21).

Установка глобальных привязок

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 21. Диалоговое окно «Установка глобальных привязок»

Рассмотрим дополнительные параметры глобальных привязок:

  • Все привязки - одновременное включение или отключение всех привязок.
  • Динамически отслеживать - при активации данного параметра расчет выбранных параметров производится на ходу - при подводе курсора к точке, к которой требуется привязаться; при выключенной опции расчет проводится только после указания точки.
  • Показать текст - параметр, отображающий название сработавшей привязки.
  • С учетом фоновых слоев - параметр, управляющий привязкой к объектам и точкам, лежащим в фоновых слоях.
  • Только по видимым точкам сетки - параметр, управляющий привязкой По сетке. Активация параметра означает, что привязка по сетке будет возможна только, если сетка отображается на экране.
  • Шаг угловой привязки - поле для ввода значения, кратно которому должен изменяться угол угловой привязки.
  • Запретить привязки - параметр, позволяющий включать и отключать действие всех глобальных привязок в текущем окне.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Построить серединный перпендикуляр к заданному отрезку (рис. 22).

Для этого:

  1. С помощью объекта Отрезок КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей постройте произвольный отрезок.
  2. Активируйте глобальные привязки Середина.
  3. С помощью объекта Перпендикулярный отрезок КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей постройте серединный перпендикуляр к заданному отрезку.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 22. Серединный перпендикуляр к отрезку

Локальную привязку требуется всякий раз вызывать заново. Локальная привязка при вызове какой-либо команды подавляет действие установленных глобальных привязок.

Меню локальных привязок можно вызвать с помощь кнопки Локальные привязки на инструментальной панели Глобальные привязки (рис. 23).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 23. Вызов меню «Локальные привязки»

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Постройте три концентрические окружности диаметром 50, 100 и 150 мм с помощью локальной привязки.

Для этого:

  1. С помощью объекта Окружность постройте окружность диаметра 50 мм.
  2. Активируйте локальную привязку Центр, наведите указатель мыши на первую окружность, когда локальная привязка определит центр концентрических окружностей постройте вторую окружность диаметра 100 мм.
  3. Аналогичным образом постройте третью концентрическую окружность диаметром 150 мм.

Ортогональное черчение

Режим ортогонального черчения служит для быстрого создания объектов или их частей, ортогональных осям текущей системе координат.

Для включения и отключения этого режима необходимо воспользоваться кнопкой Ортогональное черчение КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей расположенной на панели Текущее состояние.

Ортогональный режим используется при построении вертикальных и горизонтальных отрезков и прямых.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей В режиме ортогонального черчения постройте изображение (рис. 24).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 24. Построение объекта в ортогональном режиме черчения

Геометрический калькулятор

Одним из способов задания числовых параметров графических объектов является снятие значений параметров с уже существующих объектов. Для этого в системе Компас-3D предусмотрена функция Геометрический калькулятор.

Команды геометрического калькулятора доступны в контекстном меню поля ввода числового параметра, если в этом поле не находится текстовый курсор. После вызова команды Геометрического калькулятора требуется указать объект, параметры которого требуется снять, для этого необходимо установить курсор таким образом, чтобы его «ловушка» захватывала нужный объект, и нажать клавишу Enter.

Рассмотрим применение геометрического калькулятора, выполнив конкретный пример.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Постройте эллипс, длины полуосей которого совпадают с диаметрами двух заданных окружностей.

Для этого:

  1. Создайте новый чертеж «Эллипс».
  2. Постройте две окружности диаметра 100 и 200 мм.
  3. Активируйте объект Эллипс, и на панели Параметры инструмента вызовите контекстное меню, щелкнув правой клавишей мыши в поле Первая полуось.
  4. В появившемся контекстном меню выберите команду Диаметр.
  5. Курсором мыши, принявшем вид «ловушки» выделите первую окружность.
  6. Проведите аналогичную операцию в поле Вторая полуось, и в качестве объекта геометрического калькулятора укажите вторую окружность.
  7. Постройте искомый эллипс, щелкнув левой клавишей мыши на свободном пространстве чертежа.

Выделение объектов

Рассмотрим основные приемы выделения объектов, предусмотренные в программе КОМПАС-3D.

Выделение объектов мышью

Для выделения объектов мышью необходимо выполнить следующие действия:

  1. Подведите курсор к объекту так, чтобы «ловушка» курсора захватывала объект.
  2. Щелкните левой кнопкой мыши на объекте, цвет объекта изменится - он будет изображен цветом, установленным для выделенных объектов.

Для выделения нескольких объектов нажмите клавишу Shift и, удерживая ее, последовательно щелкните по всем объектам.

Так же выделить несколько объектов можно с помощью выделения объектов прямоугольной рамкой - установить курсор на свободное место, нажать левую клавишу мыши и удерживая ее, перемещать курсор до тех пор пока не захватишь выделяемые объекты.

Выделение объектов с помощью команд

Команды выделения графических объектов, сгруппированы в главное меню Выделить, а команды снятия выделения в подменю Выделить ► Исключить.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Самостоятельно ознакомьтесь с командами выделения объектов с помощью соответствующего раздела справки.

Выделение объектов по свойствам

Команда Выделить по свойствам позволяет выполнять операции выделения с объектами, соответствующими заданным свойствам. Свойствами, по которым выбираются объекты, являются параметры, которые задаются на Панели свойств, при создании того или иного объекта.

Для вызова команды необходимо нажать кнопку Выделить по свойствам КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей на инструментальной панели Выделение или выбрать ее в меню Выделить (рис. 25).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 25. Диалоговое окно «Выделение объекта по свойствам»

Элементы управления диалога Выделение по свойствам позволяют выбрать типы объектов и условия для выполнения над ними операций выделения.

Для того чтобы сформировать фильтр выборки объектов определенного типа, необходимо выполнить следующие действия:

  1. Включить в дереве опцию, соответствующую типу объекта.
  2. Выбрать в таблице свойство.
  3. Выбрать из раскрывающегося списка Условие необходимое условие.
  4. Задать значение условия в поле Значение. Способ задания условий и значений зависит от типа выбранного свойства.

Использование сетки

При работе с графическим документом очень часто бывает удобным включить изображение сетки на экране и установить привязку к ее узлам. Сетка не является частью изображения и не выводится на экран. Настроить параметры сетки можно с помощью кнопки на панели Текущее состояние Сетка КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Установите следующие параметры для сетки:

  1. Шаг по оси X - 10 мм.
  2. Шаг по оси Y - 10 мм.
  3. Вид ячейки - прямоугольная.
  4. Размер точки - 3, цвет - синий.
  5. Включите глобальную привязку «По сетке».

Настройка локальной системы координат

В системе КОМПАС-3D используются правые декартовы системы координат.

Каждый чертеж имеет абсолютную систему координат. Ее начало всегда находится в левом нижнем углу формата (внешней рамки). Для фрагмента и чертежа понятие абсолютной системы координат не имеет смысла, поэтому начало системы координат при создании нового чертежа отображается в центре окна.

Использование только абсолютной системы координат не всегда удобно. При проектировании может возникнуть ситуация, когда нужно отмерять расстояния или углы не от левого нижнего угла листа, а от какой-либо другой точки.

Для этого в КОМПАС-3D используются локальные системы координат (ЛСК). Создав ЛКС можно выбрать ее в качестве текущей. При этом все координаты будут рассчитываться, и отображаться именно в этой текущей системе.

Для создания ЛКС необходимо вызвать команду главного меню Вставка ► Локальная СК, или нажать кнопку КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей на панели Текущее состояние.

Внизу окна появится панель параметров для создания и настройки ЛКС (рис. 26).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 26. Панель параметров локальной системы координат

Рассмотрим основные параметры ЛКС:

  • выбор ЛКС - содержит список ЛКС, имеющихся в текущем документе;
  • имя ЛКС - отражает имя выбранной ЛКС;
  • начало отсчета ЛКС - координаты точки начала выбранной ЛКС;
  • угол наклона оси X локальной СК - угол поворота оси X локальной СК;
  • настройка - настройка параметров отрисовки ЛСК.

Для установки локальной СК в качестве текущей необходимо нажать кнопку КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей в окне Выбор локальной СК.

Для создания новой локальной СК необходимо нажать кнопку КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей в окне Выбор локальной СК, затем определить основные параметры: имя ЛКС, координаты точки отсчета ЛКС и угол наклона оси X локальной КС.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Создайте локальную СК с точкой начала отсчета (50; 100) и углом наклона оси ОХ 60 .

Геометрические объекты

К геометрическим объектам в системе КОМПАС-3D относятся:

  • - точки;
  • - прямые;
  • - отрезки;
  • - окружности;
  • - эллипсы;
  • - дуги;
  • - многоугольники;
  • - ломаные;
  • - кривые Безье;
  • - NURBS;
  • - штриховки и заливки;
  • - эквидистанты;
  • - контуры.

Команды, необходимые для создания этих объектов сгруппированы в меню Инструменты ► Геометрия, а кнопки для вызова команд - на панели Геометрия КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей (рис. 27).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 27. Инструментальная панель «Геометрия»

При создании любого геометрического объекта необходимо придерживаться следующего порядка действий:

  1. На панели Геометрия выбрать объект.
  2. Настроить параметры объекта на Панели свойств.
  3. Подтвердить создание объекта нажатием кнопки Создать КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей или прервать исполняемую команду, нажав кнопку Прервать команду КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Рассмотрим подробнее основные геометрические объекты.

Точки

При удерживании кнопки Точка КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей раскроется меню выбора типа точек:

  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей произвольная точка;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей простановка точек равномерно по кривой;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей простановка точек пересечения двух кривых.
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей простановка точек пересечения указанной кривой со всеми кривыми;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей простановка точек на кривой на заданном расстоянии от указанной точки.

Для построения точек, равномерно разбивающих кривую на равные участки, необходимо:

  1. Задать количество участков, на которые требуется разбить кривую на Панели свойств.
  2. Указать кривую для простановки точек.

Для построения точек пересечения двух кривых необходимо:

  1. указать кривую для поиска пересечений.
  2. последовательно указать пересекающиеся с ней кривые.

Для построения точек пересечения указанной кривой со всеми кривыми необходимо:

  1. Указать кривую для поиска пересечений.
  2. Точки пересечения указанной кривой с другими точками создадутся автоматически.

Для построения точек на кривой на заданном расстоянии от указанной точки необходимо:

  1. Ввести значение Расстояние и количество точек, которые необходимо создать на Панели свойств.
  2. Указать кривую для простановки точек.
  3. Указать базовую точку на кривой.
  4. Перемещая курсор в разные стороны от базовой точки, на экране отображаются фантомы точек, которые могут быть построены.

Зафиксируйте нужный фантом.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Постройте три точки с координатами (150; 150), (250, 100), (200, 100).

Вспомогательные прямые

Вспомогательные прямые нужны для предварительных построений, по которым в дальнейшем формируется окончательный контур детали. Прямые имеют стиль - Вспомогательная, и не могут быть изменены. Вспомогательные прямые не отражаются при выводе на печать.

При удерживании кнопки Вспомогательные прямые КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей раскроется меню выбора типа вспомогательных прямых:

  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей произвольная вспомогательная прямая;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей горизонтальная прямая;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей вертикальная прямая;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей параллельная прямая;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей перпендикулярная прямая;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей прямая, касательная к кривой, проходящая через точку, не принадлежащую этой кривой;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей касательная прямая, проходящая через точку на кривой;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей прямая, касательная к двум кривым;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей биссектриса.

Для построения вспомогательной прямой необходимо:

  1. Вызвать команду Вспомогательная прямая КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  2. Задать положение первой и второй точек, через которую должна пройти прямая.
  3. Подтвердить создание объекта, нажатием кнопки Создать КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей на Панели свойств.

Для построения горизонтальной прямой необходимо:

  1. Вызвать команду Горизонтальная прямая КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  2. Задать точку, через которую должна пройти прямая.
  3. Подтвердить создание объекта, нажатием кнопки Создать КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей на Панели свойств.

Вертикальная прямая строится аналогично горизонтальной прямой. Для построения прямой, параллельной какому-либо прямолинейному объекту необходимо:

  1. Вызвать команду Параллельная прямая КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  2. Указать объект, параллельно которому должна пройти прямая.
  3. На Панели свойств в поле Расстояние задать расстояние от объекта до параллельной прямой.
  4. Система предложит фантомы двух параллельных прямых, расположенных по обе стороны от объекта. Для изменения режима построения прямых необходимо настроить параметры поля Режим на Панели свойств.
  5. Подтвердить создание объекта, нажатием кнопки Создать КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Для построения прямой, перпендикулярной другому объекту необходимо:

  1. Вызвать команду Перпендикулярная прямая КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  2. Указать объект, перпендикулярно которому должна пройти прямая.
  3. Задать точку, принадлежащую прямой.
  4. На экране появятся фантомы всех вариантов прямых, удовлетворяющих условию.
  5. Выбрать необходимый фантом и нажать кнопку Создать.

Для построения касательной через точку необходимо:

  1. Вызвать команду Касательная прямая через внешнюю точку КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  2. Указать объект, касательно к которому должна пройти прямая.
  3. Выбрать подходящий фантом и нажать кнопку Создать.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Постройте вспомогательную прямую, параллельную отрезку, проходящую на расстоянии 15 мм.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Постройте касательную к произвольной окружности.

Отрезки

При удерживании кнопки Отрезок КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей раскроется меню выбора типа отрезка:

  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей произвольный отрезок по двум точкам;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей параллельный отрезок;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей перпендикулярный отрезок;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей отрезок, касательный к кривой, через точку, не принадлежащую кривой;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей касательный отрезок через точку кривой;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей отрезок, касательный к двум кривым.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Постройте:

  • - отрезок длиной 100 мм;
  • - отрезок, параллельный построенному ранее длиной 150 мм;
  • - перпендикулярный отрезок, проходящий через центр первоначального отрезка длиной 50 мм;
  • - касательный отрезок к произвольной окружности.

Окружности

При удерживании кнопки Окружность КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей раскроется меню выбора типа окружности:

  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей произвольная окружность;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей окружность по трем точкам;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей окружность с центром на объекте;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей окружность, касательная к кривой;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей окружность, касательная к двум кривым;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей окружность, касательная к трем кривым;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей окружность по двум точкам.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Постройте:

  • - окружность с центром в точке с координатами (150,150) радиусом 50 мм;
  • - окружность, касательную к двум произвольным прямым.

Эллипс

При удерживании кнопки Эллипс КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей раскроется меню выбора типа эллипсов:

  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежейпроизвольный эллипс;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей эллипс по диагонали габаритного прямоугольника;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей эллипс по центру и вершине габаритного прямоугольника;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей эллипс по центру, середине стороны и вершине описанного параллелограмма;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей эллипс по трем вершинам описанного параллелограмма;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей эллипс по трем точкам и центру;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей эллипс, касательный к двум кривым.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Постройте:

  • - эллипс, длины полуосей которого равны 50 и 80 соответственно под углом 20 стилем линии - осевая;
  • - эллипс по центру в точке с координатами (120; 150) и трем произвольным точкам.

Дуга окружности

При удерживании кнопки Дуга КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей раскроется меню выбора типа дуг:

  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей дуга окружности;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей дуга по трем точкам;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей дуга, касательная к кривой;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей дуга по двум точкам;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей дуга по двум точкам и углу раствора.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Постройте дугу по двум произвольным точкам и углу раствора 150.

Многоугольники

При удерживании кнопки Многоугольник КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей раскроется меню выбора типа многоугольника.

  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей прямоугольник по двум вершинам;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей прямоугольник по центру и вершине;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей многоугольник.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Постройте:

  • - прямоугольник по двум вершинам с координатами (100; 150) и (150; 100) стилем линии «тонкая»;
  • - правильный восьмиугольник, описанный около окружности диаметром 100 мм типом линии «основная»;
  • - правильный пятиугольник, вписанный в окружность диаметром 100 мм типом линии «тонкая».

Непрерывный ввод объектов

Для построения контура детали, состоящего из объектов различного типа (отрезков, сплайнов, дуг) удобно использовать команду Непрерывный ввод объектов КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Для выбора типа геометрического примитива необходимо активировать соответствующий переключатель на Панели свойств инструмента (рис. 28).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 28. Панель свойств инструмента «Непрерывный ввод объекта»

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Постройте контур детали, представленной на образце, с помощью инструмента «Непрерывный ввод объектов» (рис. 29).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 29. Контур детали, построенный с помощью непрерывного ввода объектов

Лекальные кривые

Ломаная кривая

Для построения ломаной линии, состоящей из отрезков, необходимо вызвать команду Ломаная КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей и задавая последовательно вершины построить кривую.

Кривая NORBS

Для построения кривой NORBS (нерегулярный рациональный В-сплайн), необходимо вызвать команду КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей NORBS.

Кривая Безье

Для построения кривой Безье необходимо вызвать команду Кривая Безье КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей затем задать вершины, через которые должна пройти кривая, и создать объект.

Линия

Чтобы построить линию, состоящую из отрезков и дуг окружностей, положение которых может либо автоматически определяться системой в зависимости от указанных объектов чертежа, либо задаваться пользователем, необходимо вызвать команду Линия КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Доступна два типа объектов, составляющих линию: отрезок и дуга.

Построенная последовательность примитивов не является единым объектом. Дуги и отрезки будут выделяться, редактироваться и удаляться по отдельности.

Изменение текущего типа объекта и задание других параметров можно установить на Панели свойств (рис. 30).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 30. Панель свойств инструмента «Линия»

Для построения объектов линии необходимо:

1. Указать тип сегмента, активировав нужный переключатель в группе

Тип на Панели свойств (отрезок КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей или дуга КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей).

2. Указать базовый объект для построения сегмента.

3. Указать начальную и конечную точки объекта.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей С помощью инструмента «Линия» постройте отрезок длиной 100 мм, касательный к заданной окружности диаметра 100 мм и параллельный заданному отрезку длиной 50 мм.

Для этого:

  1. Постройте окружность диаметра 100 мм.
  2. Постройте отрезок в произвольном направлении длиной 50 мм.
  3. Выберите инструмент Линия, убедившись в том, что в качестве параметра тип выбран Отрезок.
  4. В качестве базовых объектов последовательно укажите окружность и отрезок.
  5. Определите начальную и конечную точки искомой прямой.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей С помощью инструмента «Линия» постройте биссектрису заданного угла.

Для этого:

  • - с помощью инструмента Непрерывный ввод объекта постройте произвольный угол;
  • - выберите инструмент Линия, убедившись в том, что в качестве параметра тип выбран Отрезок;
  • - последовательно укажите обе стороны угла;
  • - определите начальную точку биссектрисы в вершине угла, а конечную задайте произвольным образом.

Фаски и скругления

Фаска

Для построения отрезка, соединяющего две пересекающиеся прямые необходимо:

  1. Выбрать инструмент Фаска КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  2. Указать способ определения фаски с помощью группы переключателей Тип на Панели свойств: По двум длинам КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей или по Длине и углу КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  3. Ввести параметры фаски в соответствующие поля на панели свойств.
  4. Указать первый и второй объекты, между которыми нужно построить фаску.

Результат применения операции Фаска представлен на рисунке 31.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 31. Построение фаски а) Исходное изображение б) Результат выполнения команды

Для построения фаски на углах ломаной, кривой или многоугольника можно воспользоваться командой Фаска на углах объекта КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Фаска на углах объекта строится по такому же принципу что и простая Фаска, но в качестве объекта необходимо выделить угол.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 32. Построение фаски на углах объекта

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Постройте фаску длиной 5 мм (рис. 32).

Скругление

Для построения дуги окружности между двумя пересекающимися объектами необходимо (рис. 32):

  1. Выбрать инструмент Скругление КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  2. Ввести значение радиус скругления в соответствующее поле на панели свойств.
  3. Указать два объекта, между которыми нужно построить Скругление.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 33. Построение скругления а) исходное изображение б) результат выполнения команды

Для построения скругления на углах ломаной, кривой или многоугольника можно воспользоваться командой Скругление на углах объекта КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Скругление на углах объекта строится по такому же принципу что и простое Скругление, но в качестве объекта необходимо выделить угол.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Постройте скругление радиусом 10 мм (рис. 34).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 34. Построение скругления

Штриховка и заливка

Построен не штриховки

Чтобы заштриховать одну или несколько областей необходимо:

1. Вызвать команду Штриховка КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

2. Указать границы и параметры штриховки на Панели свойств (рис. 35).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 35. Панель свойств команды «Штриховка»

3. Нажать кнопку Создать объект КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Результат выполнения команды Штриховка представлен на рисунке 36:

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 36. Штриховка области объекта

Заливка объекта

В системе КОМПАС-3D могут быть построены два типа заливки: одноцветная и градиентная. Область заливки может состоять из одного или нескольких замкнутых контуров.

Чтобы залить одну или несколько областей необходимо:

1. Вызвать команду Заливка КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

2. Указать границы и параметры заливки на Панели свойств (рис. 37).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 37. Панель свойств команды «Заливка»

3. Нажать кнопку Создать объект КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Результат выполнения команды Заливка представлен на рисунке 38.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 38. Градиентная заливка объекта

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Начертите три концентрические окружности произвольного диаметра и выполните штриховку внутренней области (рис. 39).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 39. Пример штриховки

Обход границы но стрелке

Обход границы по стрелке - это создание границы области для выполнения какой-либо операции последовательным обходом пересекающихся между собой геометрических объектов.

Чтобы перейти к работе в данном режиме необходимо:

  1. Выбрать команду Собрать контур КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  2. Указать точку вблизи геометрического объекта, с которого требуется начать обход контура.
  3. На экране появится фантом изображения первого участка контура, и стрелка, показывающая предложенное системой направление дальнейшего движения.
  4. Для указания нужного направления движения щелкнуть мышью на соответствующем объекте.

Направление движения можно также указать с помощью соответствующих кнопок на Панели свойств:

  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей предыдущее направление;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей следующее направление;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей шаг вперед;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей шаг назад.

Составные объекты

К составным геометрическим объектам относятся: эквидистанты и контуры.

Данные объекты выделяются и редактируются только целиком. Работа с отдельными примитивами, входящими в состав такого объекта возможна только после операции разбиения объектов.

Контуры

Для создания контура, состоящего из частей пересекающихся объектов необходимо вызвать команду Собрать контур и выполнять аналогичные описанным выше действия.

Эквидистанта

Эквидистантна по стрелке

Для построения эквидистанты контура, образованного обходом по стрелке необходимо:

  1. Вызвать команду Эквидистанта по стрелке КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  2. С помощью Стрелки или команд Панели свойств указать направление движения.
  3. Задать дополнительные параметры и нажать кнопку Создать на Панели свойств.

Эквидистанта кривой

Для построения эквидистанты какого-либо геометрического объекта необходимо:

  1. Вызвать команду Эквидистанта кривой КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  2. Указать объект и настроить параметры на Панели свойств.
  3. Нажать кнопку Создать на Панели свойств.

Простановка размеров

Простановка размеров в системе KOMПAC-3D осуществляется с помощью команд инструментальной панели Размеры КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей (рис. 40).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 40. Инструментальная панель «Размеры»

Система автоматически измеряет значение размера. Отклонения предлагаемого размера от необходимого может возникнуть из-за неточных построений или неточного задания размера.

Для настройки параметров проставляемого размера необходимо использовать Панель свойств (рис. 41).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 41. Вкладка «Размер» панели свойств, при простановке линейного размера

В системе предусмотрена простановка следующих типов размеров:

  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей авторазмер;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей линейный размер;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей диаметральный размер;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей радиальный размер;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей угловой размер;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей размер высоты;
  • - размер длины дуги окружности.

При простановке размера необходимо придерживаться следующего порядка действий:

  1. Выбрать необходимый тип размера на инструментальной панели Размеры.
  2. Указать объект или точки объекта, между которыми необходимо проставить размер.
  3. Перемещая мышь, вынести размерные линии за границы объекта.
  4. Внести значение Размерной надписи в соответствующее поле Вкладки Размер на Панели свойств.
  5. Задать параметры Размерной линии на Вкладке Параметры.
  6. Нажать кнопку Создать КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей или прервать команду Прервать команду в случае отмены.

Линейный размер

Для простановки линейных размеров предусмотрены следующие команды инструментальной панели Размеры ► Линейный размер:

  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей простой линейный размер;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей линейные размеры от общей базы;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей цепь линейных размеров;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей линейный размер с общей размерной линией;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей линейный размер с обрывом;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей линейный размер от отрезка до точки.

Для простановки простого линейного размера необходимо:

  1. Вызвать команду Линейный размер КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  2. Задать точки привязки размера (точки выхода выносных линий).
  3. Отредактировать размерную надпись и выбрать параметры отрисовки размера с помощью вкладок Размеры и Параметры на Панели свойств.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Начертите отрезок произвольной длины и нанесите на него линейный размер (рис. 42).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 42. Пример нанесения линейного размера

Для простановки группы линейных размеров с общей базой необходимо:

  1. Вызвать команду Линейный размер от общей базы КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  2. Задать первую точку привязки (она будет общей для группы создаваемых размеров).
  3. Задать вторую точку привязки для первого размера группы.
  4. Отредактировать размерную надпись и выбрать параметры отрисовки размера.
  5. Задать точку, определяющую положение размерной линии.
  6. Последовательно задать точки привязки для остальных размеров группы.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Начертите чертеж и проставьте линейные размеры от общей базы, как показано на рисунке 43.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 43. Пример нанесения линейных размеров от общей базы

Для приостановки цепи линейных размеров необходимо:

  1. Вызвать команду Цепной линейный размер КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  2. Задать первую и вторую точки привязки размера.
  3. Установить ориентацию всех размеров цепи с помощью группы переключателей Тип на вкладке Размеры панели свойств.
  4. Отредактировать размерную надпись и выбрать параметры отрисовки размера.
  5. Задать точку, определяющую положение размерной линии (это положение будет одинаковым для всех элементов цепи).
  6. Последовательно задать точки привязки для остальных размеров цепи.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Выполните чертеж и проставьте цепной линейный размер, как показано на рисунке 44.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 44. Пример простановки цепного линейного размера

Линейный размер с общей размерной линией проставляется аналогично цепному линейному размеру.

Для простановки линейного размера с обрывом необходимо:

  1. Вызвать команду Линейный размер с обрывом КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  2. Указать отрезок, от которого требуется проставить размер с обрывом.
  3. Ввести текст размерной надписи (вводится только вручную).
  4. Задать точку, определяющую положение размерной линии и, ее длину.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Проставьте линейные размеры с обрывом, как показано на рисунке 45. КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 45. Пример простановки линейного размера с обрывом

Для простановки линейного размера от отрезка до точки необходимо:

  1. Вызвать команду Линейный размер от отрезка до точки КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  2. Указать отрезок, от которого проставляется размер.
  3. Задать точку, до которой проставляется размер.
  4. Отредактировать размерную надпись и выбрать параметры отрисовки размера.
  5. Задать точку, определяющую положение размерной линии и текста.

Диаметральный размер

Для простановки диаметрального размера необходимо:

  1. Вызвать команду Диаметральный размер КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  2. Указать окружность, размер которой необходимо проставить.
  3. Установить Тип размерной линии на вкладке Размер панели свойств.
  4. Отредактировать размерную надпись и выбрать параметры отрисовки размера.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Начертите окружность радиуса 25 мм и нанесите диаметральный размер (рис. 46).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 46. Пример нанесения диаметрального размера

Радиальный размер

Для простановки простого радиального размера необходимо вызвать команду Простой радиальный размер КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Простановка радиального размера выполняется аналогично диаметральному размеру.

Когда требуется образмерить дугу малой кривизны удобнее воспользоваться командой Радиальный размер с изломом КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Для этого необходимо:

  1. Вызвать команду Радиальный размер с изломом КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  2. Указать дугу или окружность, для которой требуется задать размер.
  3. Отредактировать размерную надпись.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Нанесите значения размера радиусов дуги и окружности (рис. 47).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 47. Примеры нанесения радикальных размеров

Угловой размер

Для простановки угловых размеров в системе предусмотрены следующие команды:

  • - угловой размер;
  • - угловой размер от общей базы;
  • - цепь угловых размеров;
  • - угловой размер с общей размерной линией;
  • - угловой размер с обрывом.

Для простановки простого углового размера необходимо:

  1. Вызвать команду Угловой размер КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  2. Указать первый базовый объект (при этом создастся первая точка привязки размера).
  3. Указать второй базовый объект (при этом создастся вторая точка привязки размера).
  4. Отредактировать размерную надпись с помощью Панели свойств и выбрать параметры отрисовки размера.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Начертите угол в 75 и нанесите угловой размер (рис. 48).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 48. Пример нанесения углового размера

Авторазмер

Размеры часто применяемых типов (линейные, угловые, диаметральные) удобно создавать с помощью команды Авторазмер КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

После вызова команды необходимо указать базовые объекты размера, в зависимости от того, какие объекты созданы, система автоматически определит тип создаваемого размера.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Выполните чертеж и проставьте размеры планки, изображенной на рисунке 49.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Обозначения ЕСКД

Команды простановки обозначений для документов, оформляемых в соответствии с единой системой конструкторской документации (ЕСКД), сгруппированы в меню Инструменты ► Обозначения, а кнопки для вызова команд - инструментальную панель Обозначение (рис. 50).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 50. Инструментальная панель «Обозначения»

Приведем основные команды инструментальной панели Обозначения:

  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей создает обозначения шероховатости поверхности;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей создает произвольную линию-выноску;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей создает линию-выноску для обозначения клеймения;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей создает линию-выноску для простановки обозначения позиции;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей создает линию-выноску для обозначения изменения;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей построение стрелки, указывающей направление взгляда;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей создает линию разреза или сечения;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей создает выносной элемент;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей создает обозначение базовой поверхности;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей создает обозначение допуска формы и расположение поверхностей;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей создает обозначение центра;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей строит осевую линию, положение и длина которой могут автоматически определяться системой в зависимости от указанных объектов чертежа;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей строит волнистую линию обрыва;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей строит линию обрыва с изломом.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Рассмотрим пример нанесения обозначения центра (рис. 51):

  1. Начертите окружность диаметра 60 мм.
  2. Нажмите кнопку КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Обозначение центра.
  3. Щелкните мышкой по окружности при включенном режиме ортогонального черчения и нажмите Enter.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 51. Обозначение центра

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Ознакомьтесь с командами инструментальной панели Обозначения в соответствующем разделе справки.

Редактирование объектов

Система KOMПAC-3D предоставляет пользователю различные возможности по редактированию объектов.

Простые операции редактирования объекта, такие как перемещение, копирование, редактирование характерных точек, редактирование параметров объекта удобно выполнять при помощи мыши.

Все команды редактирования графических объектов сгруппированы в меню Редактор, а кнопки для вызова команд - на инструментальной панели Редактирование КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей (рис. 52).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 52. Инструментальная панель «Редактирование»

Приведем основные команды редактирования графических объектов:

  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Сдвиг - произвольный сдвиг выделенного объекта.
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Сдвиг по углу и расстоянию - перемещение выделенного объекта на определенное расстояние в заданном направлении.
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Поворот - поворот выделенных объектов.
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Масштабирование - изменение масштаба выделенного объекта.
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Симметрия - преобразование симметрии относительно прямой для выделенных объектов.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Начертите чертеж (рис. 53, а) и с помощью операции Симметрия преобразуйте его к виду, представленному на рисунке 53, б.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 53. а) Первоначальный чертеж, б) Результат применения операции "Симметрия"

Копирование объектов

Приведем основные команды копирования графических объектов:

  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Копирование - произвольное копирование выделенного объекта.
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Копия по кривой - создает массив копий, выделенных объектов вдоль указанной кривой.
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Копия по окружности - создает массив копий, выделенных объектов, разместив их по окружности с указанным центром.
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Копия по концентрической сетке - создает массив копий выделенных объектов, разместив их в узлах концентрической сетки.
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Копия по параллелограммной сетке - создает массив копий выделенных объектов, разместив их в узлах сетки с заданными параметрами.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей С помощью операции Копирование по окружности создадим чертеж, представленный на рисунке 54.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 54. Пример создания чертежа с использованием инструмента «Копирование по окружности»

Для этого:

  1. Начертите окружность диаметра 100 мм.
  2. Начертите вторую окружность диаметра 70 мм с тем же центром, тип линии - осевая.
  3. С центром в точке пересечения горизонтального диаметра осевой окружности постройте окружность диаметра 15 мм.
  4. Выделите малую окружность и выберите команду Копирование по окружности КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей
  5. На Панели свойств задайте дополнительные параметры: количество копий - 8, копировать вдоль всей окружности.
  6. Укажите центральную точку, относительно которой производится копирование - центр исходной окружности.
  7. Нажмите кнопку Создать объект.

Деформация объектов

Приведем основные команды деформации графических объектов:

  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Деформация сдвигом - создает деформацию выделенных объектов сдвигом.
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Деформация поворотом - создает деформацию выделенных объектов поворотом.
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Деформация масштабированием - создает деформацию выделенных объектов масштабированием.

Удаление частей объектов

Приведем основные команды удаления графических объектов:

  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Усечь кривую - удаление части объекта, ограниченного точками пересечения с другими объектами.
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Усечь кривую двумя точками - удаление части объекта, ограниченного произвольными точками.
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Выровнять по границе - продление объектов до границы выравнивания или усечение по ней.
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Удлинить до ближайшего объекта - продление объекта до ближайшей точки его пересечения с другим объектом.
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Удалить фаску / Скругление - удаление отрезка или дуги, соединяющей концы двух других объектов, и продление этих объектов до точки пересечения.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей С помощью команды «Усечь кривую» КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей начертите изображение, представленное на рисунке 55.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 55. Результат применения команды «Усечь кривую»

Разбиение объектов на части

Приведем основные команды разбиения графических объектов:

  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Развить кривую - разбиение кривой в какой-либо точке на две части.
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Разбить кривую на несколько равных частей - разбиение кривой на заданное количество равных отрезков.
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Очистить область - удаление всех объектов, находящихся внутри или снаружи заданной области.
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Преобразовать в NURBS - преобразование геометрического объекта или текста в NURBS-кривые.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Начертите окружность произвольного диаметра, разбейте ее на 6 равных частей, и преобразуйте к виду, приведенному на рисунке 56.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 56. Результат преобразования окружности

Удаление объектов

Помимо операций ввода и редактирования объектов в системе KOMПАС-3D имеется широкий набор средств удаления объектов.

Стандартный способ удаления - выделить объект и нажать клавишу Delete.

Чтобы очистить чертеж от ненужных вспомогательных построений нужно вызвать команду главного меню Редактор ► Удалить ► Вспомогательные кривые и точки.

Для удаления всего содержимого документа удобно воспользоваться командой Редактор ► Удалить ► Все.

Для удаления объектов оформления документа служит команда главного меню Редактор ► Удалить: Содержимое основной надписи, Технические требования, Неуказанную шероховатость.

Параметризация геометрических объектов

При параметризации графического изображения информация хранится не только о расположении и характеристиках геометрических объектов, но и о взаимосвязях между объектами и наложенных на них ограничениях.

Команды наложения параметрических связей и ограничений

сгруппированы в инструментальную панель Параметризация КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей (рис. 57).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 57. Инструментальная панель «Параметризация»

Перечислим основные возможности инструментальной панели Параметризация:

  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей вертикальность объектов;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей горизонтальность объектов;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей параллельность объектов;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей перпендикулярность объектов;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей выравнивание характерных точек объектов по вертикали;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей выравнивание характерных точек объектов по горизонтали;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей зеркальная симметрия;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей равенство радиусов дуг и окружностей;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей равенство длин отрезков;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей касание кривых;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей объединение характерных точек объектов;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей принадлежность точки кривой;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей фиксация характерных точек объектов.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Создайте геометрические объекты (рис. 58) и с помощью операций параметризации, приведите их к виду, указанному на образце (рис. 59).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 58. Геометрические объекты

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 59. Результат параметризации геометрических объектов

Создание чертежей

Кроме графического изображения, чертеж содержит рамку, основную надпись, знак неуказанной шероховатости и технические требования. Геометрическая характеристика листа - формат. Она включает в себя формат, кратность и ориентацию.

Если чертеж включает несколько листов, то для каждого из них можно задать собственный формат, а также выбрать нужный тип основной надписи.

Листы

Каждый лист отображается в чертеже в виде внешней и внутренней рамок заданного формата с основной надписью. Все листы одного чертежа отображаются на экране одновременно. Они располагаются вплотную друг к другу слева направо в порядке создания.

Листы никак не связаны с изображением, хранящимся в чертеже. Условно можно считать их лежащими в специальном слое, который расположен поверх всех графических объектов. Поэтому при удалении листа изображение, находившееся под ним, остается на своем прежнем месте, а рамка вокруг него и соответствующая основная надпись исчезают.

Технические требования

Технические требования являются частью чертежа. Они дополняют графическую информацию, содержащуюся в видах и сечениях, и позволяют изготовить деталь в точном соответствии с замыслом конструктора.

Чтобы в режим ввода технических требований, вызовите команду Вставка ► Технические требования ► Ввод. В этом режиме доступны все возможности ввода, редактирования и форматирования текста.

Основная надпись чертежа

Основная надпись появляется и размещается на листах чертежа автоматически - пользователю требуется лишь заполнить ее ячейки (рис. 60) . Заполнение полей основной надписи ничем не отличается от ввода текста в ячейки обычной таблицы.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 60. Таблица для ввода основной надписи чертежа

Существует три способа перехода в режим заполнения основной надписи:

  1. Двойной щелчок левой кнопкой мыши по основной надписи.
  2. Вызов команды Заполнить основную надпись из ее контекстного меню.
  3. Вызов команды Вставка ► Основная надпись.

Для удаления содержимого основной надписи нужно вызвать команду Редактор ► Удалить ► Содержимое основной надписи.

Общие сведения о видах

Вид - это изображение обращенной к наблюдателю видимой части поверхности предмета.

При создании нового чертежа система автоматически формирует в нем специальный системный вид с нулевым номером, а в виде - системный слой с нулевым номером. Если пользователь не создает никаких других видов и слоев, то все создаваемые объекты в чертеже будут помещаться в системный вид на системный слой. Таким образом, сразу же после создания нового чертежа вы можете приступать к вычерчиванию изображения, не заботясь о создании вида.

Однако при работе в KOMПAC-3D настоятельно рекомендуется разбивать всю графическую информацию в чертеже на виды, размещая каждое изображение в отдельном виде. Такой подход дает следующие преимущества:

  1. получение изображения в различных масштабах без ручного пересчета размеров;
  2. удобство компоновки изображений на листе чертежа: каждый вид можно масштабировать, перемещать и поворачивать целиком, как один объект;
  3. возможность формирования ассоциативной связи между обозначениями стрелок взгляда, линий разреза/сечения, выносных элементов и обозначениями соответствующих изображений;
  4. возможность разрешить/запретить редактирование любых видов (делая их активными или фоновыми), а также включить/отключить отображение видов (делая их видимыми или погашенными).

Активировать нужный вид можно с помощью Менеджера документа. Для этого необходимо воспользоваться главным меню Сервис ► Менеджер документов.

Существуют и более быстрый способ смены текущего вида: на инструментальной панели Текущее состояние воспользоваться командой Состояние видов (рис. 61).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Слои

Слои используются при создании сложных чертежей. Они позволяют размещать однотипные графические объекты на разных логических и физических уровнях для упрощения работы с чертежом. Например, все вспомогательные линии можно разместить на одном слое, размеры - на другом слое и т. д.

Послойное размещение графических объектов позволяет:

  • включать и/или отключать отображение объектов слоя на видах изображения;
  • редактировать отдельные элементы изображения;
  • использовать только те объекты, которые необходимы в данный момент.

При работе со слоями используется команда главного меню Сервис ► Менеджер документов (рис. 62) или команда инструментальной панели Текущее состояние «Состояние слоев» КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 62. Диалоговое окно «Менеджер документов»

Разбиение вида чертежа на слои не является обязательным. При создании нового вида чертежа в нем автоматически формируется слой с номером 0, в котором можно сразу начинать работу.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Создайте новый чертеж «Крышка», разместив вспомогательные линии, основные объекты и размеры на отдельных слоях системного вида (рис. 63).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 63. Чертеж крышки

Особенности трехмерного моделирования в КОМПАС 3D

Основным принципом моделирования твердого тела является последовательное выполнение различных булевых операций (пересечение, вычитание, объединение) над объемными объектами (призмами, сферами, цилиндрами, конусами и т. д.). Пример выполнения таких операций приведен на рисунке 64.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 64 .Булевы операции над объемными объектами

Принцип моделирования твердого тела

Для создания формы объемных объектов выполняется перемещение плоской фигуры в пространстве, след от которого определяет форму элемента. Плоская фигура, на основе которой образуется тело, называется эскизом, а формообразующее перемещение эскиза - операцией.

Например, смещение многоугольника образует призму (рис. 65), а вращение половины окружности относительно своей оси - шар (рис. 66).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 65. Результат выполнения операции «Вылавливание» над эскизом многоугольника

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 66. Результат выполнения операции «Вращение» над эскизом половины окружности

Эскиз может располагаться в одной из ортогональных плоскостей координат, на плоской грани существующего тела или во вспомогательной плоскости, положение которой задано пользователем.

Эскиз на плоскости строится стандартными средствами редактора KOMПAC-3D (отрезками, линиями, окружностями, многоугольниками и др.).

Деталь может состоять из нескольких твердых тел, над которыми проведены булевы операции (объединение, вычитание, пересечение).

Основные операции проектирования трехмерной детали

Проектирование детали начинается с создания основания тела путем выполнения операций над базовым эскизом.

Доступны следующие типы операций:

- КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Выдавливание эскиза в направлении, перпендикулярном его плоскости (рис. 67).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 67. Эскиз и результат выполнения операции «Выдавливание»

- КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Вращение эскиза вокруг оси, лежащей в его плоскости (рис 68.).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 68. Эскиз и результат выполнения операции «Вращение»

- КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Кинематическая операция перемещение эскиза вдоль указанной направляющей (рис. 69).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 69. Эскиз и элемент, образованный кинематической операцией

- КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Построение тела по сечениям эскиза построение основания

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 70. «Эскиз и элемент, образованный операцией по сечениям

Каждая операция имеет дополнительные параметры, размещенные на Панели свойств позволяющие изменять правила построения основания детали.

После создания основания тела производится «приклеивание» или «вырезание» дополнительных объемов. Каждый из них представляет собой элемент, образованный при помощи перечисленных выше операций над новыми эскизами. При выборе типа операции нужно указать, будет создаваемый элемент вычитаться из основного объема или добавляться к нему. Примерами вычитания объема из тела могут быть различные отверстия, канавки, а примерами добавления объема - бобышки и выступы.

Особенности интерфейса КОМПАС 3D при работе с трехмерными объектами

Интерфейс КОМПАС-3D при работе с трехмерными моделями не отличается от интерфейса при работе с чертежами, просто появляются дополнительные элементы интерфейса:

Управляющие команды

На панели Вид появляется команда Ориентация с помощью которой, можно изменить ориентацию модели (рис. 71).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 71. Инструментальная панель «Вид» в режиме создания модели детали

Команды управления отображением модели (рис. 72).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 72. Виды команд управления отображением модели

Команды поворота КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей и перестроения КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей модели.

Инструментальные панели

В режиме трехмерного моделирования доступны следующие панели инструментов, сгруппированные в компактную панель. Активация необходимой панели происходит при помощи соответствующих кнопок:

  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей редактирование детали или сборки (в зависимости от типа активной модели);
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей пространственные кривые;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей поверхности;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей вспомогательная геометрия;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей сопряжения;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей измерения;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей фильтры;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей спецификация;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей отчеты;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей элементы оформления;
  • - КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей элементы листового тела.

Дерево модели

При работе с любой деталью на экране отображается окно, содержащее Дерево модели.

Дерево модели - это графическое представление набора объектов, составляющих модель. Корневой объект Дерева - сама модель детали или сборка. Пиктограммы объектов автоматически возникают в Дереве модели сразу после фиксации этих объектов в модели (рис. 73).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 73. Дерево модели детали, построенной по сечениям

Дерево модели отображается в отдельном окне, которое всегда находится внутри окна документа-модели. В верхней части окна Дерева находится Панель управления, позволяющая изменять настройки отображения содержимого Дерева модели.

Для редактирования определенного эскиза или операции построенной детали, ее необходимо выделить в Дереве модели, и нажав правую клавишу мыши на эскизе или операции выбрать команду Редактировать или Удалить.

Создание файла модели

Для создания файла трехмерной модели:

  1. Вызовите команду Файл ► Создать.
  2. В появившемся диалоге выберите нужный тип документа - Деталь или Сборка либо шаблон модели.

На экране откроется окно новой модели, изменится набор кнопок на Панели управления, состав Панелей инструментов и Главного меню. В окне новой модели появится Дерево модели.

Базовые приемы моделирования деталей

Моделирование детали начинается с создания основного эскиза.

Для этого необходимо:

1. В Дереве моделей активировать плоскость, в которой будет строиться эскиз, и перейти в режим Редактирования эскиза с помощью команды

Редактирование эскиза КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей расположенной на инструментальной панели Текущее состояние.

2. Построить основной эскиз детали с помощью инструментов панели Геометрия и других вспомогательных инструментов;

3. Выйти из режима Редактирование эскиза, повторно нажав на кнопку КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

4. Применить к созданному эскизу одну из основных операций трехмерного моделирования (Выдавливание, Вращение, Кинематическая операция или Операция по сечениям), предварительно задав необходимые настройки на Панели свойств.

5. Выделить необходимую грань созданного объекта и снова перейти в режим Редактирование эскиза КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей создать новый эскиз, выйти из режима Редактирование эскиза КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей и применить к новому эскизу необходимую операцию трехмерного моделирования.

Таким образом, последовательно выделяя необходимые грани модели, переходя в режим Редактирование эскиза, строя новый эскиз и применяя к нему операцию трехмерного моделирования можно построить деталь любой сложности.

Требования к эскизам

Эскиз, построенный для выполнения операции Выдавливание, должен отвечать следующим требованиям:

  1. В эскизе может быть один или несколько контуров.
  2. Если контуров несколько, то они должны быть либо все замкнуты, либо все разомкнуты.
  3. Если контуры замкнуты, они могут быть вложенными друг в друга. Уровень вложенности не ограничивается.

Эскиз, построенный для выполнения операции Вращение, должен отвечать следующим требованиям:

  1. Ось вращения должна быть изображена в эскизе отрезком со стилем линии Осевая или объектом типа Осевая линия.
  2. Ось вращения должна быть одна.
  3. В эскизе может быть один или несколько контуров.
  4. Если контуров несколько, они должны быть либо все замкнуты, либо все разомкнуты.
  5. Если контуры замкнуты, то они могут быть вложенными друг в друга. Уровень вложенности не ограничивается.
  6. Контуры не должны пересекать ось вращения или ее продолжение.

Эскиз, построенный для выполнения кинематической операции, должен отвечать следующим требованиям:

При моделировании кинематического элемента используются сечение и траектория. Сечение всегда лежит в одном эскизе. Траектория может лежать в одном или нескольких эскизах.

Требования к эскизу сечения:

  1. В эскизе-сечении может быть только один контур.
  2. Контур может быть разомкнутым или замкнутым.

Требования к траектории, состоящей из одного эскиза:

  1. В эскизе-траектории может быть только один контур.
  2. Контур может быть разомкнутым или замкнутым.
  3. Если контур разомкнут, то его начало должно лежать в плоскости эскиза-сечения.
  4. Если контур замкнут, то он должен пересекать плоскость эскиза-сечения.
  5. Траектория должна лежать в плоскости, не параллельной плоскости эскиза-сечения и не совпадающей с ней.

Требования к траектории, состоящей из нескольких эскизов:

  1. В каждом эскизе-траектории может быть только один контур.
  2. Контур должен быть разомкнутым.
  3. Контуры в эскизах должны соединяться друг с другом последовательно (начальная точка одного совпадает с конечной точкой другого).
  4. Если эскизы образуют замкнутую траекторию, то она должна пересекать плоскость эскиза-сечения.
  5. Если эскизы образуют незамкнутую траекторию, то ее начало должно лежать в плоскости эскиза-сечения.
  6. Контур, образующий начало траектории, не должен лежать в плоскости, параллельной плоскости сечения или совпадающей с ней.

Эскиз, построенный для выполнения операции по сечениям, должен отвечать следующим требованиям:

  1. Эскизы сечений могут быть расположены в произвольно ориентированных плоскостях.
  2. В каждом эскизе сечения может быть только один контур.
  3. В крайних (первом и последнем) эскизах сечения может быть по одной точке (вместо контура).
  4. Контуры в эскизах сечений должны быть или все замкнуты, или все разомкнуты.

Моделирование трехмерного объекта с помощью операции «ВЫДАВЛИВАНИЕ»

Построим модель детали, представленной на рисунке 74.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 74. Деталь, созданная с помощью операции «Вылавливание»

Этапы построения модели

Создание детали

Для создания новой детали выберите команду Файл ► Создать ► Деталь.

На панели Вид нажмите кнопку списка справа от кнопки Ориентация КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей и укажите ориентация XYZ.

Создайте основание детали. Для этого в Дереве модели раскройте ветвь Начало координат и укажите плоскость ХУ (фронтальная плоскость).

Нажмите кнопку эскиз КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей на панели Текущее состояние. Система перейдет в режим редактирования эскиза, плоскость XY станет параллельной экрану.

Нажмите кнопку Прямоугольник по центру и вершине КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей на панели ГеометрияКОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Начертите прямоугольник так, чтобы центр прямоугольника совпал с центром координат. С помощью команды Размеры КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей задайте размеры прямоугольника (рис. 75).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 75. Создание эскиза основания детали

С помощью инструмента Прямоугольник по двум вершинам КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей второй прямоугольник с указанными размерами (рис. 76).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 76. Создание эскиза основания детали

Аналогичным способом создайте третий прямоугольник основания эскиза с заданными размерами (рис. 77).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 77. Создание эскиза основания детали

С помощью инструмента Усечь кривую КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей удалите пересекающиеся контуры эскиза детали (рис. 78).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 78. Готовый эскиз основания детали

Для построения данного эскиза также можно воспользоваться командой Непрерывный ввод объектов КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Перейдите из режима редактирования эскиза в режим модели, нажав на кнопку КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей еще раз.

Нажмите кнопку Операция выдавливания КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей на панели «Редактирования» КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Задайте следующие параметры выдавливания:

- прямое направление;

- расстояние 1 - 50.

Подтвердите операцию выдавливания, нажав на кнопку КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Результат операции Выдавливание представлен на рисунке 79.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 79. Операция выдавливания эскиза

Установите ориентацию КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей выделите соответствующую грань детали и нажмите кнопку Эскиз КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей (рис. 80).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 80. Выделение грани детали

С помощью вспомогательного инструмента Вертикальная прямая КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей создайте вертикальную ось симметрии, предварительно убедившись, что включена глобальная привязка Середина (рис. 81).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 81. Создание вертикальной оси симметрии

С помощью инструмента Параллельные прямые КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей задайте относительно

созданной оси две параллельные прямые, расположенные на расстоянии 10 мм (рис. 82).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 82. Создание вспомогательных параллельных линий

С помощью инструмента Отрезок КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей создайте новый эскиз детали (рис. 83).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 83. Создание эскиза детали на одной из его граней

Выйдите из режима редактирования эскиза, нажав на кнопкуКОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей еще раз. Результат построения эскиза на одной из граней детали представлен на рисунке

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 84. Построение эскиза на боковой грани детали

Нажмите кнопку Вырезать выдавливанием КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей на панели Редактирования КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Задайте следующие параметры выдавливания:

- прямое направление;

- на расстоянии - 5 мм.

Подтвердите операцию, нажав на кнопку КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Результат операции Вырезать выдавливанием приведен на рисунке 85.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 85. Результат выполнения операции «Вырезать выдавливанием»

Выделите соответствующую грань и перейдите в режим редактирования эскиза (рис. 86).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 86. Выделение грани детали

С помощью вспомогательной геометрии создайте горизонтальную линию, расположенную на расстоянии 6 мм от верхнего ребра (рис. 87).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 87. Создание вспомогательных линий

С помощью инструмента Окружность создайте отверстие диаметром 3 мм (рис. 88).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 88. Создание эскиза для отверстий

С помощью инструмента Симметрия КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей на панели инструментов Редактирование КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей создайте второе отверстие (рис. 89).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 89. Результат использования инструмента «Симметрия»

Выйдите из режима эскиза в режим модели. С помощью функции

Вырезать выдавливанием КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей панели Редактирование вырежете отверстия, задав следующие параметры:

- прямое направление;

- на расстоянии 10 мм.

Результат операции Вырезать выдавливанием представлен на рисунке 90.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 90. Создание отверстий с помощью операции «Вырезать выдавливанием»

Выделите верхнюю грань (рис. 91) и перейдите в режим Редактирование эскиза.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 91. Выделение грани детали

С помощью инструмента Прямоугольник по центру и вершине создайте прямоугольный эскиз с заданными размерами (рис. 92).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 92. Создание нового эскиза

Выйдите из режима редактирования эскиза и снова воспользуйтесь инструментом Вырезать выдавливанием с параметрами:

- прямое направление;

- на расстоянии 20 мм.

Результат операции Вырезать выдавливанием представлен на рисунке 93.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 93. Результат операции «Вырезать выдавливанием»

Выделите соответствующую грань и снова перейдите в режим редактирования эскиза (рис. 94).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 94. Выделение грани детали и переход в режим редактирования эскиза

С помощью вспомогательной геометрии определите центр прямоугольника (эскиза) и постройте окружность с найденным центром диаметром 10 мм (рис. 95).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 95. Построение эскиза отверстия

Выйдите из режима редактирования эскиза и аналогичным образом с помощью инструмента Вырезать выдавливанием создайте два отверстия (рис. 96), предварительно задав параметры:

- прямое направление;

- через все.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 96. Создание отверстий с помощью операции «Вырезать выдавливанием»

С помощью инструмента Фаска КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей с размерами КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей притупите два ребра детали (рис. 97).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 97. Результат применения инструмента «Фаска»

С помощью инструмента Фаска с размерами КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей притупите два ребра детали (рис. 98).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 98. Притупление ребер детали с помощью инструмента «Фаска»

С помощью инструмента Скругление КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей радиусом 1,5 притупите два ребра детали (рис. 99).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 99. Притупление ребер детали с помощью инструмента «Скругление»

С помощью инструмента Фаска с размерами КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей притупите ребро детали. Модель готовой детали представлена на рисунке 100.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Рис. 100. Готовая модель детали, построенная на основе операции «Выдавливание»

Определение свойств детали

Для входа в режим определения свойств детали щелкните правой клавишей мыши в любом пустом месте окна модели. Из контекстного меню выполните команду Свойства. Введите обозначение и наименование детали, определите ее цвет (рис. 101).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 101. Определение свойств детали

Определение параметров МХЦ

Для определения материала, из которого изготовлена деталь, откройте закладку Параметры МЦХ, размещенную на панели Свойства;

На панели Наименование материала нажмите кнопку Выбрать из списка

материалов КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

В окне Плотность материалов раскройте ветвь Чугуны и укажите марку материала (рис. 102).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 102. Выбор материала детали

Нажмите кнопку МЦХ модели КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей расположенную на инструментальной панели Измерения КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей На панели свойств задайте количество знаков после запятой, единицу измерения массы, нажмите кнопку Центр масс (рис. 103).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 103. Задание массово-центровочных характеристик детали

Ознакомьтесь с результатами расчетов массово-центровочных характеристик детали, представленных на рисунке 104.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 104. Результаты расчета массово-центровочных характеристик детали

Нажмите кнопку Прервать команду КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Нажмите кнопку Перестроить КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей размещенную на панели Вид.

Сохранение детали

Сохраните работу под именем «Стойка».

Создание рабочего чертежа детали

Рассмотрим технологию построения рабочего чертежа детали «Стойка», представленной на рисунке 105.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 105. Деталь «Стойка» Создание рабочего чертежа детали включает в себя следующие этапы:

Определение главного вида детали

Определите Главный вид детали. Для этого:

Выделите необходимую грань детали и, нажав правую клавишу мыши на грани, выберите команду «Нормально к» (рис. 106).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 106. Ориентация детали для создания Главного вида

Активируйте команду главного меню Вид ► Ориентация ► Добавить ► Главный вид, нажмите кнопку Добавить, введите имя проекции Главный вид и нажмите ОК (рис. 107).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 107. Определение главного вида

Создание рабочего чертежа детали

Для создания рабочего чертежа детали выберите команду главного меню Файл ► Создать ► Чертеж.

На инструментальной панели Виды КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей нажмите кнопку Стандартные виды КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей в появившемся окне откройте созданную ранее деталь «Стойка», на Панели свойств (рис. 108) в поле Ориентация главного вида выберите Главный вид и щелкните мышью на рабочей области чертежа.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 108. Определение главного вида на Панели свойств

Результат построения рабочего чертежа детали представлен на рисунке 109.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 109. Результат построения стандартных видов детали

Параметры текущего чертежа

Задайте параметры формата текущего чертежа, активировав команду главного меню Сервис ► Параметры ► Текущий чертеж ► Параметры первого листа (рис. 109).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 109. Задание параметров рабочего листа чертежа

Создание разреза детали

Создадим разрез детали. Для этого активируйте Вид сверху, выберите

команду Линия разреза КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей расположенную на инструментальной панели

Обозначения КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей укажите траекторию линии разреза, проходящую через середину Вида сверху, как показано на рисунке 110 и спроецируйте разрез на свободное поле чертежа (рис. 111).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 110. Определение линии разреза

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 111. Вид детали в разрезе

Удалите Главный вид и Вид сбоку, так как для чтения чертежа достаточно Вида сверху и Разреза А-А (рис.112). Вид сверху будет исполнять роль главного вида.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 112. Вид сверху и в разрезе детали

Создание местного разреза

Для создания местного разреза активируйте Вид сверху.

Нажмите правую клавишу мыши на виде и в появившемся контекстном меню выберите команду Параметры вида, на Панели свойств перейдите на закладку Линии, установите параметр Показывать невидимые линии, нажмите кнопку Создать объект (рис. 113).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 113. Настройка Панели свойств параметров вида

С помощью инструмента Кривая Безье КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей расположенной на инструментальной панели Геометрия КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей создайте контур для местного разреза. Замкните созданный контур с помощью команды Замкнуть контур, расположенной на Панели свойств инструмента Кривая Безье КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей нажмите кнопку Создать объект КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей (рис. 114).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 114. Создание контура для местного разреза

Активируйте команду Местный разрез КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей расположенную на инструментальной панели Виды КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Выделите созданный контур, на разрезе А - А и укажите отверстие, которое необходимо показать на виде сверху.

Результат построения местного разреза представлен на рисунке 115.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 115. Построение местного разреза

Выделите Вид сверху, нажмите правую клавишу мыши на нем и в появившемся контекстном меню выберите команду Параметры вида, перейдите на закладку Линии, выберите команду Не показывать невидимые линии.

Построение выносного элемента

Активируйте разрез А-А и на инструментальной панели Обозначения КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей выберите команду Выносной элемент.

Укажите область выносного элемента диаметром 15, на Панели свойств задайте масштаб 4:1 и установите выносной элемент на свободной области чертежа (рис. 116).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 1 16. Создание области выносного элемента

Результат построения выносного элемента представлен на рисунке 117.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 117. Выносной элемент

При создании разрезов и выносных элементов происходит автоматическая сортировка буквенных обозначений разрезов. Для ручного изменения обозначений разрезов и выносных элементов необходимо активировать линию разреза, нажав на ней правую клавишу мыши выбрать команду Редактировать.

Отключите автоматическую сортировку буквенного обозначения разрезов и выносных элементов, и вручную задайте имя разреза - А-А, имя выносного элемента - Б (4:1).

Простановка осей симметрии

С помощью команд Осевая линия КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей и Обозначение центра КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежейрасположенных на инструментальной панели Обозначения КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей проставьте оси симметрии на чертеже (рис. 118).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 118. Простановка осей симметрии

Описание технических требований на изготовление детали

Для задания технических требований активируйте команду главного меню Вставка ► Технические требования ► Ввод, введите требования к детали, представленные на рисунке 119.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 119. Ввод технических требований детали

Задание общей шероховатости детали

Для задания общей шероховатости детали активируйте команду главного меню Вставка ► Неуказанная шероховатость ► Ввод и введите параметры шероховатости, представленные на рисунке 120.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 120. Задание неуказанной шероховатости детали

Простановка размеров

С помощью инструментальных панелей Размеры КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей и Обозначения КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей проставьте необходимые размеры, обозначения шероховатости и допуска формы на чертеже, согласно рисункам 121, 122, 123.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 121. Простановка размеров и обозначений на разрезе А-А

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 122. Простановка размеров и обозначений на виде сверху

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 123. Простановка размеров и обозначений на выносном элементе

Сохраните чертеж детали под именем «Стойка».

Моделирование трехмерного объекта с помощью операции «ВРАЩЕНИЕ»

Рассмотрим технологию построения тела вращения в системе КОМПАС-3D

Создание эскиза тела вращения

Создайте новую деталь и сохраните на диске под именем «Вал».

Установите ориентацию Изометрия XYZ.

Создайте новый эскиз КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей на плоскости ZY с помощью кнопки

Непрерывный ввод объектов КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей расположенной на панели Геометрии КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей с

размерами, указанными на рисунке 124 и установите их.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 124. Создание эскиза с помощью команды «Непрерывный ввод объекта»

При создании эскиза включите режим Ортогональное черчение КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Измените стиль горизонтального отрезка с Основная на Осевая. Данный отрезок будет выполнять роль оси вращения (рис. 125).

Если осевая линия получилась наклонной, нажмите кнопку Горизонтальность КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей на панели Параметризация КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей и укажите осевую линию. Она станет горизонтальной.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 125. Определение оси вращения

Закройте эскиз КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Создание тела вращения

Нажмите кнопку Операции вращения КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей расположенную на панели Редактирование детали КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Так как эскиз не замкнут, система выполнит построение тонкостенного элемента. Для построения сплошного тела нажмите кнопку Сфероид КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей расположенную на закладке Параметры Панели свойств операции Вращение (рис. 126).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 126. Панель свойств инструмента «Вращение»

Нажмите кнопку Создать объект КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

В результате мы получим тело вращение, представленное на рисунке 127.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Рис. 127. Результат операции «Вращение»

Построение касательной плоскости

Нажмите кнопку Касательная плоскость КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей размещенную на

инструментальной панели Вспомогательная геометрия КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Укажите цилиндрическую грань вала (рис. 128)

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 128. Определение грани касательной плоскости

В дереве моделей укажите Плоскость ZY.

На панели свойств инструмента Касательная плоскость выберите Положение 2, как показано на рисунке 129.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 129. Задание параметров касательной плоскости

Нажмите кнопку Создать КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Программа выполнит построение касательной плоскости (рис. 130).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 131. Построение касательной плоскости

Создание паза на основе использования библиотеки эскизов

В дереве модели щелкните правой клавишей мыши на элементе Касательная плоскость, и выберите из контекстного меню команду Эскиз из библиотеки.

В дереве библиотеки откройте папку Пазы и бобышки, выберите Паз 4 (рис. 132).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 132. Выбор паза из библиотеки

В поля координат точки привязки эскиза по осям X и У на Панели свойств введите значение 0 и 90, в поле Угол - значение 90 градусов (рис. 133).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 133. Задание параметров эскиза паза

Нажмите кнопку Создать объект КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей Созданный эскиз паза представлен на рисунке 134.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 134. Результат создания эскиза паза из библиотеки

В окне Дерево моделей щелкните правой клавишей мыши на эскизе паза и выберите команду Редактировать.

Измените размеры паза в соответствии с рисунком 135.

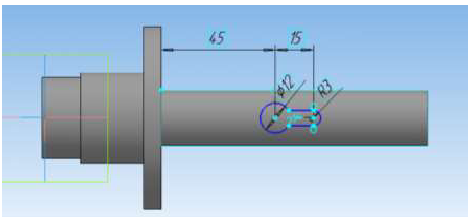

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 135. Изменение размеров эскиза паза

Закройте эскиз и примените к нему операцию Вырезать выдавливанием КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежейв прямом направлении на расстояние 10 мм (рис. 136).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 136. Создание паза

Определение свойств детали

Для входа в режим определения свойств детали щелкните правой клавишей мыши в любом пустом месте окна модели. Из контекстного меню выполните команду Свойства.

Самостоятельно введите обозначение и наименование детали, определите ее цвет.

Определение параметров МХЦ

Для определения материала, из которого изготовлена деталь, откройте закладку Параметры МЦХ, размещенную на панели Свойства.

На панели Наименование материала нажмите кнопку Выбрать из списка материалов КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

В окне Плотность материалов раскройте ветвь Бронзы и укажите марку материала (рис. 137).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 137. Выбор материала детали

Нажмите кнопку МЦХ модели КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей расположенную на инструментальной панели Измерения КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей На Панели свойств задайте количество знаков после запятой, единицу измерения массы, нажмите кнопку Центр масс (рис. 138).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 138. Задание массово-центровочных характеристик детали

Ознакомьтесь с результатами расчетов массово-центровочных характеристик детали, представленных на рисунке 139.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 139. Результаты расчета массово-центровочных характеристик детали

Нажмите кнопку Прервать команду КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Нажмите кнопку Перестроить КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей размещенную на панели Вид. Сохраните работу.

Моделирование трехмерного объекта с помощью кинематической операции

Рассмотрим технологию построения детали, основанной на перемещении созданного эскиза по заданной траектории с помощью кинематической операции.

Создайте новую деталь и сохраните на диске под именем «Труба».

Создание эскиза объекта и траектории перемещения

Создадим эскиз объекта перемещения. Для этого активируйте в Дереве моделей плоскость XY, перейдите в режим редактирования эскиза КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей и создайте эскиз по образцу, приведенному на рисунке 140.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 140. Создание эскиза для перемещения

В плоскости ZY создайте эскиз будущей траектории движения (рис. 141).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 141. Создание эскиза траектории движения

Создание детали на основе кинематической операции

На инструментальной панели Редактирование КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей нажмите кнопку

Кинематическая операция КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей затем в Дереве моделей последовательно укажите эскизы объекта и траектории движения.

Нажмите кнопку Создать объект КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей - система произведет кинематическое построение (рис. 142).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 142. Построение детали с помощью кинематической операции. Изометрия YZX.

В Дереве моделей нажмите правую клавишу мыши на операции Кинематическая операция, и в контекстном меню выберите команду Редактировать. На Панели свойств кинематической операции перейдите на закладку Тонкая стенка и установите параметры, приведенные на рисунке 143.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 143. Панель свойств инструмента «Кинематическая операция»

Нажмите кнопку Создать объект КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей и система произведет редактирование детали с учетом измененных параметров (рис. 144).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 144. Результат примененных изменений кинематической операции

Определение свойств детали

Для входа в режим определения свойств детали щелкните правой клавишей мыши в любом пустом месте окна модели. Из контекстного меню выполните команду Свойства.

Самостоятельно введите обозначение и наименование детали, определите ее цвет.

Определение параметров МХЦ

Для определения материала, из которого изготовлена деталь, откройте закладку Параметры МЦХ, размещенную на панели Свойства.

На панели Наименование материала нажмите кнопку Выбрать из списка материалов КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

В окне Плотность материалов раскройте ветвь Стекло и укажите марку материала (рис. 145).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 145. Выбор материала детали

Нажмите кнопку МЦХ модели КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей расположенную на инструментальной панели Измерения КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежейНа Панели свойств задайте количество знаков после запятой, единицу измерения массы, нажмите кнопку Центр масс (рис. 146).

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 146. Задание массово-центровочных характеристик детали

Ознакомьтесь с результатами расчетов массово-центровочных характеристик детали, представленных на рисунке 147.

КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Рис. 147. Результаты расчета массово-центровочных характеристик детали

Нажмите кнопку Прервать команду КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей

Нажмите кнопку Перестроить КОМПАС 3D - примеры чертежей с решением заданий и выполнением чертежей размещенную на панели Вид. Сохраните работу.

Кстати вы всегда можете заказать чертежи.

Лекции по предметам:

  1. Инженерная графика
  2. Начертательная геометрия
  3. Автокад
  4. Черчение
  5. Проекционное черчение
  6. Аксонометрическое черчение
  7. Строительное черчение
  8. Техническое черчение
  9. Геометрическое черчение

Учебник онлайн:

  1. Построение чертежей в КОМПАС - 3D
  2. Ввод и редактирование текста в КОМПАС - 3D
  3. Построение отрезка длиной 70 мм в КОМПАС - 3D
  4. Деление отрезка на две равные части в КОМПАС - 3D
  5. Построение перпендикуляра через точку С в КОМПАС - 3D
  6. Деление отрезка прямой на любое число равных частей в КОМПАС - 3D
  7. Деление угла на две равные части в КОМПАС - 3D
  8. Деление прямого угла на три равные части в КОМПАС - 3D
  9. Построение угла, равного заданному в КОМПАС - 3D
  10. Деление окружности на любое количество равных частей в КОМПАС - 3D
  11. Алгоритм построения контура технической детали с сопряжениями в КОМПАС - 3D
  12. Алгоритм построения двутавра в КОМПАС - 3D
  13. Создание модели зубчатой шестерни раздаточного редуктора рабочего рольганга в КОМПАС - 3D
  14. Создание моделей деталей раздаточного редуктора с использованием вариационной параметризации в КОМПАС - 3D
  15. Создание модели сборки узла приводной шестерни раздаточного редуктора рабочего рольганга в КОМПАС - 3D
  16. Создание спецификации, связанной с моделью сборочного изделия, в полуавтоматическом режиме в КОМПАС - 3D
  17. Создание трёхмерных объектов в KOMПAC-3D
  18. Моделирование трехмерных объектов в KOMПAC-3D
