Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическое черчение — способ изображения на чертеже геометрических предметов при помощи параллельных проекций. Аксонометрические проекции выполняют в соответствии с ГОСТ 2.317-69.

При построении аксонометрических проекций объект относят к прямоугольной декартовой системе координат и проецируют его вместе с осями координат пучком параллельных лучей на некоторую плоскость проекций, называемую аксонометрической. Полученное изображение, нанесенное на некоторую плоскость проекций, называют аксонометрическим (или просто аксонометрией), а проекции координатных осей - аксонометрическими осями координат.

При выполнении технических чертежей, иногда помимо изображения объектов в прямоугольных проекциях, необходимо иметь и визуальные изображения. Это необходимо для того, чтобы более полно раскрыть конструктивные решения, присущие изображаемому объекту, правильно отобразить его положение в пространстве, а также оценить пропорции его частей и их размеры,

Построение аксонометрических проекций заключается в том, что геометрическую фигуру вместе с осями прямоугольных координат, к которым эта фигура отнесена в пространстве, параллельным, прямоугольным или косоугольным способом проецируют на выбранную плоскость проекций.

Содержание:

Основные правила оформления чертежей

Вес чертежи должны соответствовать государственным стандартам (ГОСТ) ЕСКД и отличаться четким и аккуратным выполнением. Чертежи выполняют на листах чертежной бумаги. Для этого необходимо иметь следующие инструменты и принадлежности: чертежную доску, рейсшину, готовальню, два угольника (один - с углами 45°, 45° и 90°, другой - 30°, 60°, 90° и длиной катетов 130—200 мм), линейку длиной 250—300 мм, набор лекал разных типов, транспортир, чертежные карандаши (для построения чертежа рекомендуются карандаши марки Т или 2Т, для обводки чертежа - марки ТМ или М), мягкую резинку для удаления карандашных линий.

При выполнении чертежей источник света должен находиться слева и сверху от чертежной доски, так как в этом случае тень от правой руки и кромки угольника не будет мешать проводить линию.

Единая система конструкторской документации

Единая система стандартов обеспечивает единство оформления и обозначения чертежей, правила учета и хранения чертежей, а также внесения в них изменений с обязательным распространением этих правил на все виды изделий и все отрасли промышленности.

Характерным для этой системы является то, что она охватывает не только графическую часть, но включает и все элементы, связанные с использованием иной технической документации.

Единая система конструкторской документации (ЕСКД) регламентирует положения относящиеся к конструкторской документации. Она включает в себя десять классификационных групп - от 0 до 9 (первая цифра после точки в обозначении стандарта, например ГОСТ 2.104-2006):

  • 0 группа - общие положения;
  • 1 группа - основные положения;
  • 2 группа - обозначение изделий и конструкторской документации;
  • 3 группа - общие правила выполнения чертежей;
  • 4 группа - правила выполнения чертежей изделий;
  • 5 группа - учет и обращение конструкторской документации;
  • 6 группа - эксплуатационная и ремонтная документация;
  • 7 группа - правила выполнения схем;
  • 8 группа - правила выполнения документов строительных и судостроительных;
  • 9 группа - прочие стандарты.

В курсе «Инженерная графика» изучают стандарты преимущественно третьей группы (например, ГОСТ 2.301-68 «Форматы», ГОСТ 2.304-81 «Шрифты чертежные», ГОСТ 2.303-2011 «Нанесение размеров и предельных отклонений», ГОСТ 2.317-2011 «Аксонометрические проекции»), выборочно - первой (например, ГОСТ 2.104-2006 «Основные надписи», ГОСТ 2.105-95 «Общие требования к текстовым документам»), четвертой (например, 2.412-81 «Правила выполнения чертежей и схем оптических изделий») и седьмой (например, ГОСТ 2.755-87 «Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»).

Форматы

Чертежи и другие конструкторские документы всех отраслей промышленности и строительства должны выполняться на листах определенных стандартных размеров форматов.

Форматы листов чертежей определяются размерами внешней рамки, ограниченной тонкой линией. Каждый чертеж оформляется рамкой поля чертежа, проведенной с трех сторон на расстоянии 5 мм от границы формата, а с четвертой (левой) стороны - на расстоянии 20 мм для брошюровки в альбом (рис. 1.1). В правом нижнем углу каждого листа вплотную к рамке выполняется основная надпись, форма, размеры и содержание которой приведены на рис. 1.3. В верхнем углу формата располагается дополнительная графа, содержащая обозначение чертежа, повернутое на 180° к длинной стороне рамки (рис. 1.6 и 1.7). Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

ГОСТ 2.301-68 устанавливает форматы листов чертежей и других документов, предусмотренных стандартами на конструкторскую документацию всех отраслей промышленности и строительства. Площадь формата АО равна 1 Аксонометрическое черчение - примеры с решением заданий и выполнением задач а стороны относятся как Аксонометрическое черчение - примеры с решением заданий и выполнением задач одна из сторон формата будет стороной квадрата, а другая ее диагональю (рис. 1.2, а), это соотношение сторон выбрано из таких соображений:

  • при помощи циркуля и линейки просто построить прямоугольник с соотношением сторон Аксонометрическое черчение - примеры с решением заданий и выполнением задач
  • легко получить любой другой формат, опять же при помощи линейки и циркуля. Каждый меньший последующий формат получается делением пополам предыдущего формата параллельно его меньшей стороне (рис. 1.2, б и табл. 1.1) или делением большей стороны пополам.

Обозначение и размеры основных форматов чертежа приведены в табл. 1.1. Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Дополнительные форматы образуются путем увеличения сторон основных форматов на величину, кратную размерам формата А4. Обозначение производного формата составляется из обозначения основного формата и его кратности согласно табл. 1.2, например, Аксонометрическое черчение - примеры с решением заданий и выполнением задач и т. Д. Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Иногда допускается применение формата А5 с размерами сторон Аксонометрическое черчение - примеры с решением заданий и выполнением задачТакая необходимость может возникнуть при изображении графически простых деталей. Меньшего формата, чем А5, получить невозможно, так как не останется места для основной надписи (см. рис. 1.1).

Основные надписи

Формы, размеры и порядок заполнения основной надписи и дополнительных граф к ней в чертежах, схемах и текстовых документах устанавливает ГОСТ 2.104-2006.

Основная надпись, дополнительные графы к ней и рамки выполняют сплошными основными и сплошными тонкими линиями, а именно: тонкие линии наносятся там, где вносятся фамилии и подписи лиц, ответственных за разработку данной детали или изделия, и

графы литеры, остальные линии - основные.

Основная надпись всегда располагается в правом нижнем углу формата, вплотную к рамке (см. рис. 1.1).

Содержание, расположение и размеры граф основной надписи, дополнительных граф к ней, также размеры рамок на чертежах и схемах должны соответствовать форме 1 (рис. 1.3), а в текстовых документах должны соответствовать форме 2 (рис. 1.4) и форме 2а (рис. 1.5) указанного выше ГОСТа:

  1. наименование чертежа (начинается с существительного в единственном числе);
  2. обозначение чертежа (состоит из индекса раздела курса, номера задания, варианта, порядкового номера чертежа, например ИГО 1.22.001);
  3. обозначение материала (заполняют только на чертежах и эскизах деталей);
  4. литера чертежа (обычно на учебных чертежах используют литеру У);
  5. масса изделий (на учебных чертежах не указывается);
  6. масштаб;
  7. порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют);
  8. количество листов (графу заполняют только на первом листе, если документ состоит из одного листа, указывают - /);
  9. наименование предприятия, выпустившего чертеж (на учебных чертежах указывают наименование учебного заведения и шифр группы, например Г1И СФУ гр. МТ10-12);
  10. характер работы, выполняемой лицом, подписавшим чертеж;
  11. фамилии лиц, подписавших чертеж;
  12. подписи лиц, фамилии которых указаны в графе 11;
  13. даты, когда были сделаны подписи.

Основная надпись, форма 2 - для текстовых конструкторских документов первый или заглавный лист (рис. 1.4).

Основная надпись, форма 2а - для текстовых конструкторских документов второй и последующие листы (рис. 1.5).

Для второго и последующих листов чертежей и схем допускается применять форму 2а (рис. 1.5).

На формате Л4 основную надпись размещают только вдоль короткой стороны, дополнительную графу - в левом верхнем углу вдоль короткой стороны (рис. 1.6, а).

На форматах больше А4 при расположении основной надписи вдоль длинной стороны листа дополнительная графа располагается так, как показано на рис. 1.6, 6.

На форматах больше А4 при расположении основной надписи вдоль короткой стороны листа дополнительная графа располагается, как показано на рис. 1.7.

Масштабы

Все чертежи выполняют в масштабах, утвержденных ГОСТ 2.302-68.

Масштабы изображений в чертежах, в зависимости от сложности и величины изображаемых изделий или их составных частей, а также от вида чертежа, нужно выбирать из представленного в табл. 1.3 ряда. Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Масштаб, указанный в предназначенной для этого графе основной надписи чертежа, должен обозначаться по типу 1:1; 1:2; 2:1 и т. д.

Масштаб изображения, отличающийся от указанного в основной надписи, помещают справа от надписи, относящейся к изображению. Например: А (1:2), А-А (1:2).

Вес чертежи выполняют линиями различного типа и толщины, причем толщина линий зависит от величины, сложности и назначения чертежа.

ГОСТ 2.303-68 устанавливает начертания и основные назначения линий на чертежах (рис. 1.8).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Указанный стандарт устанавливает назначение и начертание девяти типов линий, это - сплошная (основная, тонкая, волнистая и тонкая с изломами), штриховая, штрихпунктирная (тонкая, утолщенная и с двумя точками) и разомкнутая линии (табл. 1.4).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Сплошная тонкая линия предназначена для построения, выносных и размерных линий, штриховки разрезов и сечений, линии контура наложенного сечения, линии-выноски, полки линий выносок и подчеркивание надписей и др. (см. табл. 1.4). Расстояние между линиями штриховки принимают от 1 до 10 мм в зависимости от величины площади штриховки.

Волнистой линией показывают линии обрыва и линии разграничения вида и разреза.

Штриховую линию применяют для изображения на чертежах линий невидимого контура.

Штрихпунктирной тонкой линией проводят осевые и центровые линии, линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений.

Штрихпунктирная тонкая линия с двумя точками применяется для изображения линий сгиба и частей изделий в крайних или промежуточных положениях, а также для изображения развертки, совмещенной с видом.

Утолщенная штрихпунктирная линия применяется для обозначения поверхности, подлежащей термической обработке или нанесению покрытий.

Длину штрихов в штриховых линиях следует выбирать в пределах от 2 до 8 мм в соответствии с толщиной линий, а расстояние между штрихами выбирают примерно 1-2 мм.

Длина штрихов в штрихпунктирных тонких линиях должна быть в пределах от 5 до 30 мм, при малых изображениях длину штрихов лучше выбирать меньшей длины. Промежутки между штрихами в этих линиях рекомендуется брать для линии с одной точкой от 3 до 5 мм, а с двумя точками примерно 4—6 мм.

Длина штрихов в штрихпунктирных утолщенных линиях должна быть в пределах от 3 до 8 мм, при малых изображениях длину штрихов рекомендуется выбирать меньшей длины. Промежутки между штрихами в этих линиях выбирают от 3 до 4 мм.

Разомкнутую линию применяют для обозначения линий разрезов и сечений (см. рис. 1.8, А-А). Длину штрихов в этих линиях выбирают в пределах от 8 до 20 мм в зависимости от величины изображения.

При выполнении чертежа необходимо руководствоваться следующими требованиями:

  • толщина линий одного типа должна быть одинаковой для всех изображений на данном чертеже, вычерченных в одном масштабе;
  • штрихи в линии должны быть приблизительно одинаковой длины;
  • штриховые и штрихпунктирные линии должны начинаться и заканчиваться штрихами, которые рекомендуется выводить за контур изображения предмета на 3-5 мм;
  • штриховые и штрихпунктирные линии должны пересекаться между собой и другими линиями чертежа штрихами;
  • если диаметр окружности в изображении менее 12 мм, то штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими;
  • центр окружности во всех случаях должен определяться пересечен и ем штрихов.

Шрифты чертежные

ГОСТ 2.304-81 регламентирует правила написания шрифтов (букв, цифр, условных знаков). Необходимость строгого соблюдения этого ГОСТа продиктована проблемой быстрого и безошибочного распознавания надписей невооруженным глазом или вооруженным, или «читающим» устройством при изменяющихся условиях (при различной освещенности, когда наблюдатель неподвижен, а движется чертеж или наоборот). Кроме того, чертежи со временем могут изнашиваться и надписи становятся менее четкими. Ошибки при чтении размерных чисел недопустимы. Поэтому к качеству шрифта на чертежах предъявляют особые требования.

В соответствии с требованиями ГОСТ 2.304-81 шрифты, применяемые при оформлении чертежей и других технических документов всех отраслей промышленности и строительства, установлены двух типов: тип А с толщиной линии 1:14h (табл. 1.5) и тип Б с толщиной 1:10h (табл. 1.6) с наклоном под углом 75° к основанию строки (рис. 1.9) или без наклона (рис. 1.10).

Устанавливаются следующие размеры шрифта: 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Применение шрифта типа Л с размером 1,8 не рекомендуется и допускается только для типа Б.

Стандарт предусматривает следующие термины, обозначения и определения (рис. 1.11):

  1. Размер шрифта h - величина, определенная высотой прописных букв в миллиметрах.
  2. Высота прописных букв h измеряется перпендикулярно к основанию строки. Высота строчных букв с определяется из отношения их высоты (без отростков k) к размеру шрифта h, например с = 7/10h.
  3. Ширина буквы g, толщина линии шрифта d, расстояние между буквами а и минимальное расстояние между строками b определяются в зависимости от типа шрифта (табл. 1.5 и 1.6).

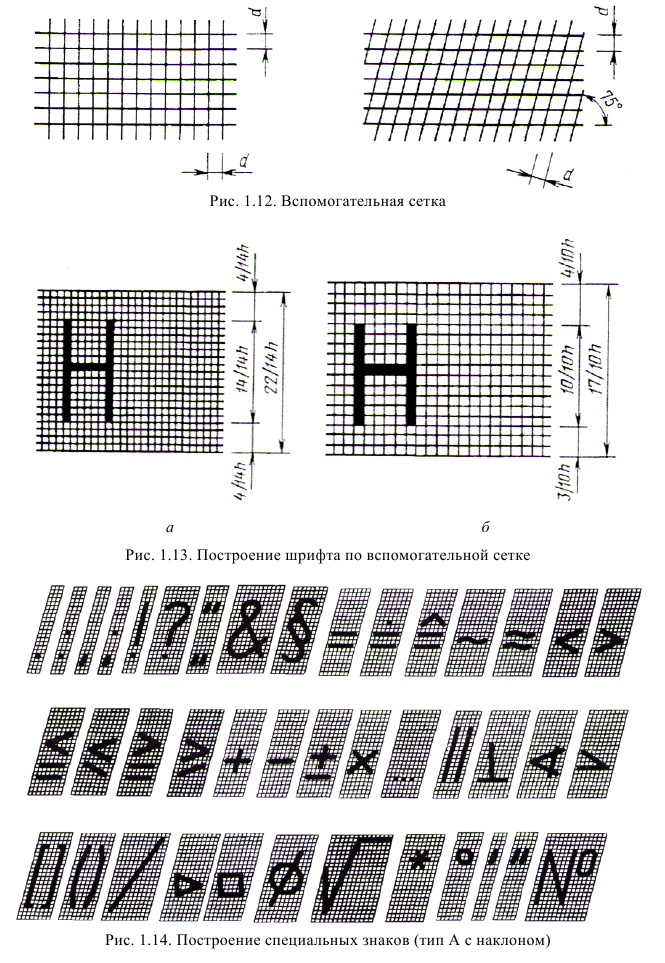

При выполнении надписей шрифтом вначале необходимо построить карандашом сетку (рис. 1.12) в виде тонких линий, а затем от руки нанести на эту сетку буквы и цифры тонкими линиями. Необходимая толщина линий букв и цифр достигается при обводке мягким карандашом.

На рис. 1.13 показано построение шрифта типа А (рис. 1.13, а) и типа Б (рис. 1.13, 6) по вспомогательной сетке.

При выполнении чертежей часто используются специальные знаки, начертание которых приведены на рис. 1.14. Аксонометрическое черчение - примеры с решением заданий и выполнением задач

При нанесении знака Аксонометрическое черчение - примеры с решением заданий и выполнением задач перед размерным числом высота окружности знака должна быть равна 5/7h, где h - высота размерного числа, а высота наклонного штриха должна быть равна высоте размерного числа и угол наклона 75° для шрифта без наклона и 60° для шрифта с наклоном.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Примечание. Нижние горизонтальные отростки у прописных и строчных букв Ц и Щ типов А и Б делают за счет промежутков между смежными буквами, а вертикальные (также черта над И) - за счет промежутка между строками. Аксонометрическое черчение - примеры с решением заданий и выполнением задач

При нанесении знака □ перед размерным числом высота знака должна быть равна 5/7h.

При нанесении знака R перед размерным числом высота знака должна быть равна h - высоте размерного числа.

Примеры начертания цифр и знаков чертежного шрифта представлены на рис. 1.15. Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Дроби, показатели, индексы и предельные отклонения выполняют шрифтом на одну ступень меньшим, чем размер шрифта основной величины, или одинакового размера с ним (рис. 1.16). Следует десятичные знаки отделять четко выполненной запятой (в виде черты), оставляя для нее достаточный промежуток между смежными цифрами.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Применение шрифта размера, меньшего чем 3,5, при нанесении размерных чисел на чертежах, выполненных в карандаше, не допускается.

Нанесение размеров

Простановка размеров на чертеже является одним из важных элементов, поэтому необходимо познакомиться с правилами их нанесения.

Нанесение размеров на чертеже регламентирует ГОСТ 2.307-2011. Основанием для определения величины изображенного изделия и его элементов служат размерные числа, проставленные на чертеже. Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия. Требование минимальности простановки размеров обусловлено тем, что лишний размер увеличивает время чтения чертежа из-за его загруженности. Пропуск или ошибка в размерах приводят к браку при изготовлении изделия. Повторять размеры одного и того же элемента детали на изображениях не допускается.

Размеры выражают геометрические величины объектов, расстояния и углы между ними, координаты отдельных точек. Величина изображенного на чертеже изделия и его элементов (частей) определяется размерными числами, нанесенными на чертеже.

Размеры подразделяются на линейные и угловые. Линейные определяют длину, ширину, высоту, толщину, диаметр и радиус элементов детали. Угловые определяют углы между линиями и плоскостями элементов детали, а также углы между элементами.

Линейные размеры на чертежах указывают в миллиметрах, без обозначения единицы измерения. Угловые размеры указывают в градусах, минутах и секундах с обозначением единицы измерения, например: 45°, 45° 30', 60° Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Для размерных чисел применять простые дроби не допускается, за исключением размеров в дюймах.

Размеры на чертеже наносят без учета масштаба изображения, т. е. значения размерных чисел определяют действительные размеры, которые должно иметь изготовленное изделие.

Размеры на чертежах указывают размерными числами и размерными линиями, ограничиваемыми с одного или обоих концов стрелками или засечками. Размерная линия - это отрезок, графически выражающий величину, а также ориентацию размера. Размерные линии (рис. 1.17. а) проводят параллельно тому отрезку, линейный размер которого наносят. Выносные линии, а также заменяющие их осевые, проводят перпендикулярно размерным линиям. В случаях, подобных изображенному на рис. 1.17, б, выносные линии следует проводить так, чтобы они вместе с измеряемым отрезком образовывали параллелограмм.

Размерные линии не должны являться продолжениями линий контура, центровых и выносных линий.

Размерную линию желательно наносить вне контура изображения. Размерные и выносные линии следует выполнять сплошными тонкими линиями. Необходимо избегать пересечения размерных и выносных линий.

Размерный текст обычно состоит из размерного числа, при необходимости в размерный текст могут включаться различные специальные обозначения, а также допуски. Центровые линии - это штрихпунктирные линии (рис. 1.17, б), обозначающие центр окружности или дуги. Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 1.17. Расположение на чертеже размерных линий и чисел

Расстояние между контурной и размерной линией должно быть не менее 10 мм, а между размерными линиями не менее 7 мм, выносные линии должны выходить за концы стрелок или засечек на 1...5 мм (рис. 117, а).

Размерные числа наносят над размерной линией как можно ближе к ее середине, причем промежуток между размерным числом и размерной линией должен быть 0,5... 1,0 мм (рис. 1.17, а). В пределах одного чертежа размерные числа выполняют шрифтом одного размера - 3,5 или 5 мм. Предпочтительная высота размерных чисел равна 5 мм.

Если вид или разрез симметричного предмета или отдельных симметрично расположенных элементов изображают только до оси симметрии (рис. 1.18) или с обрывом, то размерные линии, относящиеся к этим элементам, проводят с обрывом, и обрыв размерной линии делают дальше оси или линии обрыва предмета.

Величину стрелки выбирают в зависимости от толщины линий видимого контура и вычерчивают их приблизительно одинаковыми на всем чертеже.

Форма, размер стрелки и примерное соотношение ее элементов показаны на рис. 1.19.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

При нанесении размера угла размерную линию проводят в виде дуги с центром в его вершине, а выносные линии - радиально (рис. 1.20).

При нанесении размера дуги окружности размерную линию проводят концентрично дуге, а выносные линии - параллельно биссектрисе угла, и над размерным числом наносят знак Аксонометрическое черчение - примеры с решением заданий и выполнением задач как показано на рис. 1.21.

При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии перпендикулярно к размерным (рис. 1.22).

При изображении изделия с разрывом размерную линию не прерывают (рис. 1.23).

Если длина размерной линии недостаточна для размещения на ней стрелок, то размерную линию продолжают за выносные (или за контурные, осевые, центровые и т. д.) и стрелки наносят так, как показано на рис. 1.24. Аксонометрическое черчение - примеры с решением заданий и выполнением задач

При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки допускается заменить засечками, наносимыми под углом 45° к размерным линиям (рис. 1.25. а) или четко наносимыми точками (рис. 1.25, б).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

При нанесении нескольких параллельных (рис. 1.26) или концентрических (рис. 1.27) размерных линий на небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать в шахматном порядке.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Размерные числа линейных размеров при различных наклонах размерных линий располагают так, как показано на рис. 1.28. Причем все размерные числа и надписи должны читаться со стороны основной надписи или при повороте формата вправо. Данное требование продиктовано тем, что изображения в основном располагают относительно основной надписи так, как располагается деталь на станке. Если необходимо указать размер в заштрихованной зоне (рис. 1.28), то размерное число наносят на полке линии-выноски.

Для указания размера угла размерная линия проводится в виде дуги с центром в его вершине, а выносные линии - радиально. Знаки градусов наносят на уровне высоты цифры размерного числа (рис. 1.29). Аксонометрическое черчение - примеры с решением заданий и выполнением задач

В зоне, расположенной выше горизонтальной осевой линии, размерные числа угловых размеров наносятся над размерными линиями со стороны их выпуклости; в зоне, расположенной ниже горизонтальной осевой линии, со стороны вогнутости размерных линий. Размерное число, расположенное в отмеченной штрихами зоне, должно располагаться на горизонтальной полке линии выноски (размеры 30° и 40°) (рис. 1.29). Аксонометрическое черчение - примеры с решением заданий и выполнением задач

При указании размера диаметра всегда перед размерным числом наносят знак Аксонометрическое черчение - примеры с решением заданий и выполнением задач (рис, 1.30, 1.31), высота которого равна высоте цифр размерных чисел. Знак представляет собой окружность, пересеченную косой чертой под углом 75° к размерной линии для шрифта без наклона и 60° для шрифта с наклоном, как показано на рис. 1.15.

Если для написания размерного числа над размерной линией недостаточно места, то размеры наносят так, как показано на рис, 1.30. Если недостаточно места для нанесения стрелок, то размеры наносят так, как показано на рис. 1.3 1.

Способ нанесения размерного числа при различных положениях размерных линий (стрелок) на чертеже определяется наибольшим удобством чтения (рис. 1.30, 1.31).

Размерные числа нельзя разделять или пересекать какими бы то ни было линиями чертежа. Нс допускается разрывать линию контура для нанесения размерного числа и наносить размерные числа в местах пересечения размерных, осевых или центровых линий.

В месте нанесения размерного числа осевые, центровые линии (рис. 1.32, л) и линии штриховки (рис. 1.32, 6) прерывают.

Размеры, относящиеся к одному и тому же конструктивному элементу (пазу, выступу, отверстию и т. п.), рекомендуется группировать в одном месте, располагая их на том изображении, на котором геометрическая форма данного элемента показана наиболее полно, более наглядно (рис. 1.33). Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

При нанесении размера радиуса перед размерным числом помещают прописную букву R (рис. 1.34).

Если при нанесении размера радиуса дуги окружности необходимо указать размер, определяющий положение ее центра, то центр изображают в виде пересечения центровых или выносных линий. При большой величине радиуса центр допускается приближать к дуге, в этом случае размерную линию можно приближать к дуге, а размерную линию радиуса показывать с изломом под углом 90° (рис. 1.34, а).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Если не требуется указывать размеры, определяющие положение центра дуги окружности, то размерную линию радиуса допускается нс доводить до центра и смещать ее относительно центра (рис. 1.34, б).

При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой (рис. 1.34.г)•

При совпадении центров нескольких радиусов их размерные линии допускается не доводить до центра, кроме крайних (рис. 1.34, г).

Размеры радиусов наружных скруглений наносят так, как показано на рис. 1.35, а. Размеры внутренних скруглений показаны на рис. 1.35, б.

Радиусы скруглений, размер которых в масштабе чертежа 1 мм и менее, на чертеже не изображают, а размеры наносят так, как показано на рис. 1.36.

Способ нанесения размерных чисел при различных положениях размерных линий (стрелок) на чертеже определяется наибольшим удобством чтения.

Размеры одинаковых радиусов допускается указывать на общей полке (рис. 1.37).

Перед размерным числом диаметра (рис. 1.38) или радиуса (рис. 1.39) сферической поверхности (или ее части) наносят соответственно знак Аксонометрическое черчение - примеры с решением заданий и выполнением задач или букву R без надписи «Сфера» (рис. 1.38, а% 1.39, а). Чтобы на чертеже было легче отличить сферическую поверхность от других поверхностей (например от цилиндрической), перед размерным числом диаметра или радиуса сферической поверхности допускается наносить знак О (рис. 1.38, б, 1,39, 6) или слово «Сфера» (рис. 1.38, в, 1.39, в). Диаметр знака сферы равен высоте размерных чисел на чертеже. Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Размеры элементов квадратной формы наносят так, как показано на рис. 1.40, причем знак квадрата должен выглядеть как квадрат (не параллелограмм, не прямоугольник). Высота знака Аксонометрическое черчение - примеры с решением заданий и выполнением задач (квадрата) должна быть равна 5/7 высоты размерных чисел на чертеже.

Перед размерными числами, характеризующими конусность, наносят специальный знак Аксонометрическое черчение - примеры с решением заданий и выполнением задач, острый угол которого должен быть направлен в сторону вершины конуса (рис. 1.41).

Знак конуса и конусность в виде соотношения следует наносить над основной линией или на полке линии-выноски (рис. 1.41). Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Примечание. При выполнении чертежей на компьютере знак □ проставляется автоматически, равным высоте размерных чисел (рис. 1.40). Размеры фасок под углом 45° наносят так, как показано на рис. 1.42.

Если деталь имеет несколько одинаковых фасок на цилиндрических (или конических) поверхностях разного диаметра, то размер фаски наносят только один раз, с указанием их количества под размерной линией (рис. 1.42, 6). Когда деталь имеет две симметрично расположенные одинаковые фаски на одинаковых диаметрах, то размер фаски наносят один раз без указания их количества (рис. 1.42, а).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Размеры фасок под другими углами указывают по общим правилам - линейными угловыми размерами или двумя линейными размерами. Нанесение размеров углов показано на рис. 1.43 и 1.44.

При расположении элементов предмета (отверстий, пазов, зубьев и т. п.) на одной оси или на одной окружности размеры, определяющие взаимное расположение, наносят следующим образом:

а) задание размеров между смежными элементами цепочкой (рис.1.45); Аксонометрическое черчение - примеры с решением заданий и выполнением задач

б) задание линейных размеров от общей базы (рис. 1.46);

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

в) задание угловых размеров от общей базы (рис. 1.47);

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

г) заданием размеров нескольких групп элементов от нескольких общих баз (рис. 1.48).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Размеры на чертежах не наносят в виде замкнутой цепи, за исключением случаев, когда один из элементов указывается как справочный (рис. 1.49). Справочными называют размеры, нанесенные на чертеже, но не подвергающиеся контролю. Справочные размеры на чертеже отмечаются знаком *.

Размеры, определяющие положение симметрично расположенных элементов у симметричных изделий, наносят так, как показано на рис. 1.50, 1.51. Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Размеры нескольких одинаковых элементов изделия, как правило, наносят один раз с указанием на полке линии-выноски количества этих элементов (рис. 1.52. а, б, 1.53). Полку линии-выноски необходимо вычерчивать горизонтально, параллельно основной надписи.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

При нанесении размеров, определяющих расстояние между равномерно расположенными одинаковыми элементами (например отверстиями), рекомендуется вместо размерных цепей наносить размер между соседними элементами и размер между крайними элементами в виде произведения количества промежутков между элементами на размер промежутка линейных размеров, как показано на рис. 1.53, угловых размеров на рис. 1.54.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

При нанесении размеров одинаковых элементов, например отверстий (рис. 1.55, рис. 1.56), расположенных в разных частях изделия:

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

  • а) эти элементы рассматривают как один элемент, если между ними нет промежутка (рис. 1.55, а) или они соединены тонкими сплошными линиями (рис. 1.55, б);
  • б) рассматривают как разные элементы, если между ними есть промежуток и они не соединены тонкими сплошными линиями (рис. 1.56). В этом случае указывают полное количество элементов.

При изображении детали в одной проекции (рис. 1.57) размер ее толщины наносят так, как показано на рис. 1.57, а, длины - на рис. 1.57, 6. Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Размер детали или отверстия прямоугольного сечения могут быть указанны на полке линии-выноски размерами сторон через знак умножения, как показано на рис. 1.58. При этом на первом месте должен быть указан размер той стороны прямоугольника, от которой проводиться линия-выноска.

Допускается не наносить размеры радиуса дуги окружности сопрягающихся параллельных линий (рис. 1.59).

На чертежах необходимо проставлять габаритные размеры. Габаритными размерами называют размеры, определяющие предельные величины внешних очертаний изделий. К габаритным размерам относятся размеры длины, ширины, высоты изделия. Габаритные размеры всегда больше других, поэтому их на чертеже располагают дальше от изображения, чем остальные.

Обозначения графические материалов и правила их нанесения на чертежах

Для большей наглядности при выполнении и чтении чертежей изображение в сечениях покрывают штриховкой. Графическое обозначение материалов в сечениях должно способствовать легкому различению деталей, а также показывать вид материала детали, не затрудняя чтение чертежа.

Правила графического обозначения и нанесения материалов в сечениях на чертежах устанавливает ГОСТ 2.306-68.

Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1.7. Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Допускается применять дополнительные обозначения материалов, не предусмотренных указанным стандартом, но в этом случае необходимо их пояснение на чертеже.

Нанесение штриховки на чертежах должны выполняться по правилам, предусмотренным стандартом.

Наклонные параллельные линии штриховки должны проводиться под углом 45° к линиям рамки чертежа (рис. 1.60), или к линии контура изображения (рис. 1.61), или к его оси (рис. 1.62). Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Если линии штриховки, приведенные к линии рамки чертежа под углом 45°, совпадают с линиями контура или осевыми линиями, то вместо угла 45°следует брать угол 30° (рис. 1.63, а) или угол 60° (рис. 1.63,б)

Линии штриховки должны наноситься с наклоном влево или вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

Расстояние между параллельными прямыми линиями штриховки (частота) должно быть одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбираться в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм (рис. 1.61) в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Узкие и длинные площади сечения (например, штампованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения - небольшими участками в нескольких местах (рис. 1.64), а в случаях штриховки стекла (рис. 1.65) линии штриховки следует наносить с наклоном 15-20° к линиям большей стороны контура сечения. Штриховка в этих случаях выполняется от руки.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (примерно равными толщине основной линии S), как показано на рис, 1.66.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 1.66. Штриховка узких площадей, толщиной менее 2 мм Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого - влево (встречная штриховка).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (рис. 1.67) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (рис. 1.68).

При штриховке в клетку для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным (рис. 1.69).

При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (рис. 1.70).

Аксонометрические проекции

При выполнении технических чертежей иногда наряду с изображением предметов в прямоугольных проекциях следует иметь и наглядные изображения. Это необходимо для обеспечения возможности более полно выявить конструктивные решения, заложенные в изображаемом предмете, правильно представить положение его в пространстве, оценить пропорции частей, их размеры,

Наглядные изображения на некоторых чертежах могут располагаться и независимо от прямоугольных изображений. Например, при изображении схем электроснабжения и теплоснабжения зданий и сооружений.

Существуют различные способы построения наглядных изображений. Сюда относятся аксонометрические аффинные и векторные проекции, а также линейная перспектива. Рассмотрим аксонометрические проекции.

Аксонометрические проекции выполняют в соответствии с ГОСТ 2.317-2011. При построении аксонометрических проекций объект относят к прямоугольной декартовой системе координат и проецируют его вместе с осями координат пучком параллельных лучей на некоторую плоскость проекций, называемую аксонометрической. Полученное изображение, нанесенное на некоторую плоскость проекций, называют аксонометрическим (или просто аксонометрией), а проекции координатных осей - аксонометрическими осями координат.

Проекции прямых, параллельных в действительности натуральным осям координат, параллельны соответствующим аксонометрическим. Именно в использовании этого свойства параллельных проекций и заключается простота построения параллельной аксонометрии.

Здесь возможны три случая, когда все три оси координат составляют с аксонометрической плоскостью проекций некоторые острые углы (равные или неравные) и когда одна или две оси параллельны. В первом случае применяется только прямоугольное проецирование (прямоугольная или ортогональная аксонометрия), а во втором и третьем -только косоугольное проецирование (косоугольная аксонометрия). На практике используют несколько видов как прямоугольной, так и косоугольной аксонометрии с наиболее простыми соотношениями между показателями искажений.

Обратимость аксонометрического чертежа (возможность определения натуральных размеров изображенного объекта) обеспечивается указанием на нем показателей искажения (или наличием условий для их определения) и возможностью построения аксонометрической координатной ломаной (рис. 4.5) любой точки поверхности, принадлежащей изображенному объекту.

Разрезы на аксонометрических проекциях выполняют, как правило, путем сечения объекта координатными плоскостями. При этом ребра жесткости, спицы колес и другие тонкостенные элементы штрихуют (рис. 4.1). Аксонометрическое черчение - примеры с решением заданий и выполнением задач

ГОСТ 2.317-2011 рекомендует к применению на чертежах всех отраслей промышленности и строительства пять видов аксонометрий: две ортогональных (прямоугольных) - изометрическую и диметриче-скую и три косоугольных - фронтальную и горизонтальную изометрические и фронтальную диметрическую. В машиностроении в основном применяют ортогональные: изометрическую (она является единствено возможной) и диметрическую проекции.

Прямоугольные аксонометрические проекции, изометрическая и диметрическая, дают более наглядные изображения и в связи с этим применяются на практике наиболее часто.

Прямоугольная изометрическая проекция

Углы между осями х, у и z равны между собой, линейные размеры предмета, параллельные этим осям, искажаются одинаково (рис. 4.2). Аксонометрическое черчение - примеры с решением заданий и выполнением задач

При построении аксонометрии дробные показатели искажений усложняют расчет размеров, для его упрощения пользуются приведёнными показателями искажений: в изомстрии все три показателя увеличивают в 1,22 раза (1:0,82 Аксонометрическое черчение - примеры с решением заданий и выполнением задач1,22), получая 1 (рис. 4.2), так, длина всех ребер куба на изображении одинаковая (рис. 4.3), равная 0,82 действительной длины. Для упрощения построений (как сказано выше) отрезки, параллельные аксонометрическим осям, откладываются действительной длины, без искажения.

Известно, что любая линия или поверхность есть множество точек. Поэтому рассмотрение построения изометрической проекции рационально начать с построения точки.

Точка А задана своими проекциями Аксонометрическое черчение - примеры с решением заданий и выполнением задач (рис. 4.4) с координатами х, у, z.

Построение изометрической проекции точки (рис. 4.5). Сначала строим оси, как показано на рис. 4.2. Откладываем от точки О (начала координат) последовательно отрезки на одной из осей и параллельные двум другим осям, равные величинам координат, мы всегда придем в точку А. Порядок построения координатной ломаной может быть любым из шести, представленных на рис. 4.5. Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Коэффициент искажения в изометрии Аксонометрическое черчение - примеры с решением заданий и выполнением задачАксонометрическое черчение - примеры с решением заданий и выполнением задач принимаем равным единице Аксонометрическое черчение - примеры с решением заданий и выполнением задач, поэтому координаты точки А на каждом примере (рис. 4.5) откладываем равными координатам x, у, z (рис. 4.4)

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Линии штриховки сечении наносят параллельно одной из диагоналей проекции квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны аксонометрическим осям («спроецированная» штриховка, рис. 4.6).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Если основание многогранника - правильный многоугольник (например треугольник), то построенные прямоугольные изометрические проекции многогранника выполняют просто, а именно: построение вершин основания по координатам упрощается, достаточно провести одну из осей координат через центр основания. На рис 4,7 оси х, у, z проведены через центры правильных треугольников призмы.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Построив изометрические проекции треугольников - оснований призмы (рис. 4.7), из их вершин проводим прямые, параллельные соответственно осям х, у или z. На этих прямых от вершин основания откладываем высоту призмы и получаем изометрию вершин других основания призмы. Соединив эти точки прямыми, получим изометрические проекции призмы.

Построение прямоугольной изометрической проекции правильной шестиугольной призмы показано на рис. 4.8.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Для построения необходимо провести оси прямоугольной изометрической проекции так (рис. 4,8, б), чтобы изображение призмы не вышло за пределы выбранного формата чертежа. И далее: построить прямоугольную изометрическую проекцию дальнего основания призмы 123456; провести из построенных точек 1, 2, 2, 4, 5, 6 прямые линии параллельно оси у и отложить на них ординаты вершин ближнего основания призмы, равные длине ее боковых ребер Аксонометрическое черчение - примеры с решением заданий и выполнением задач (рис. 4.8, а).

Соединить между собой полученные на прямых, параллельных оси у , точки так, чтобы точки дальнего и ближнего пятиугольников, расположенных в основаниях призмы, были параллельны между собой. Определяем видимость ребер призмы и ее граней, исходя из того, что ближнее основание и крайние ребра (контур изображения) видимы (рис. 4.8, б).

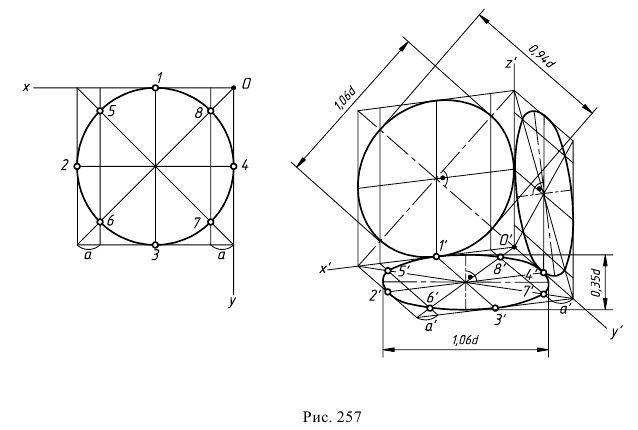

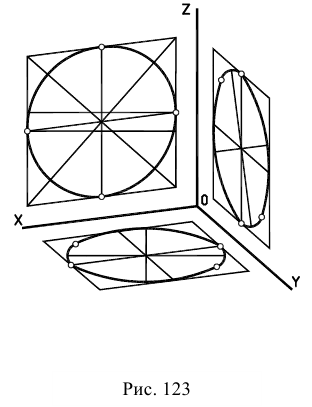

Прямоугольная изометрическая проекция окружности. Если построить изометрическую проекцию куба, в грани которого вписаны окружности диаметра D (рис. 4.9, а), то квадратные грани куба будут изображаться в виде ромбов, а окружности - в виде эллипсов (рис. 4.9, 6). Малая ось C'D' каждого эллипса всегда должна быть перпендикулярна большой оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическое черчение - примеры с решением заданий и выполнением задач Рис. 4.9. Прямоугольная изометрическая проекция окружности

Если окружность расположена в плоскости, параллельной горизонтальной плоскости, то большая ось А'В' должна быть горизонтальной, а малая ось C'D' - вертикальной (рис. 4.9, 6). Если окружность расположена в плоскости, параллельной фронтальной плоскости, то большая ось эллипса должна быть проведена под углом 90° к оси у.

При расположении окружности в плоскости, параллельной профильной плоскости, большая ось эллипса располагается под углом 90° к оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Большие оси эллипсов всегда перпендикулярны соответствующим осям, а малые - им параллельны.

При построении изометрической проекции окружности без сокращения по осям х, у и z длина большой оси эллипса берется равной 1,22 диаметра D изображаемой окружности, а длина малой оси эллипса -0,71D (рис. 4.10).

На рис. 4,11, 4.13 и 4.15 показаны поверхности вращения, выполненные в изометрии с овалами, расположенными параллельно горизонтальной плоскости проекций (рис. 4.11), фронтальной плоскости проекций (рис. 4.13), профильной плоскости проекций (рис. 4.15). Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 4.10. Построение изометрической проекции окружности без сокращения

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 4.11. Поверхность вращения, выполненная в изометрии с овалами, расположенными параллельно горизонтальной плоскости проекций

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 4.12. Построение изометрического овала в плоскости, параллельной горизонтальной плоскости проекций

В учебных чертежах для упрощения построения изометрических проекций окружности вместо эллипсов рекомендуется применять овалы, очерченные дугами окружностей. Упрощенный способ построения изометрических овалов приведен на рис. 4.12, 4.14, 4.16.

Для построения овала в плоскости, параллельной горизонтальной плоскости проекций (рис. 4.12), проводим вертикальную и горизонтальную оси овала, оси x и у (рис. 4,2).

Из точки пересечения осей О проводим вспомогательную окружность диаметром Аксонометрическое черчение - примеры с решением заданий и выполнением задач равным действительной величине диаметра изображаемой окружности, и находим точки n - точки пересечения этой окружности с аксонометрическими осями х и у. Из точек т пересечения вспомогательной окружности с осью z, как из центров радиусом Аксонометрическое черчение - примеры с решением заданий и выполнением задач, проводим две дуги - Аксонометрическое черчение - примеры с решением заданий и выполнением задач окружности, принадлежащие овалу.

Из центра О радиусом ОС, равным половине малой оси овала, находим на большой оси овала АВ точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач. Из этих точек радиусом Аксонометрическое черчение - примеры с решением заданий и выполнением задач проводим две дуги. Точки 1, 2, 3 и 4 сопряжений дуг радиусов R и Аксонометрическое черчение - примеры с решением заданий и выполнением задач находим, соединяя точки m с точками Аксонометрическое черчение - примеры с решением заданий и выполнением задач и продолжая прямые до пересечения с дугами Аксонометрическое черчение - примеры с решением заданий и выполнением задач

На рис. 4.14 показано упрощенное построение изометрической проекции окружности, расположенной в плоскости, параллельной фронтальной плоскости проекций. Построение аналогично построению изометрического овала, расположенного в плоскости, параллельной горизонтальной плоскости проекций, разница лишь в том, что большую ось овала АВ располагают перпендикулярно малой оси CD - принадлежащей оси у.

На рис. 4.16 показано упрощенное построение изометрической проекции окружности, расположенной в плоскости, параллельной профильной плоскости проекций. Построение аналогично построению изометрического овала, расположенного в плоскости, параллельной профильной плоскости проекций, разница лишь в том, что большую ось овала АВ располагают перпендикулярно малой оси CD - принадлежащей оси х. Аксонометрическое черчение - примеры с решением заданий и выполнением задач

На рис. 4.17 приведен пример построения овалов на изометрии детали с расположением окружностей в плоскостях, параллельных горизонтальной, фронтальной и профильной плоскостям проекций. Построение аксонометрической проекции детали следует начинать с изображения на чертеже аксонометрических осей. Целесообразно за начало координат принимать центр симметрии, а за оси координат - оси симметрии детали. Аксонометрическое черчение - примеры с решением заданий и выполнением задач

При построении аксонометрии рекомендуется мысленно разделить деталь на простейшие геометрические тела (цилиндр, конус, призма, пирамида и т. п.). После изображения аксонометрических проекций составных элементов предмета строятся конструктивные скругления в местах их соединения.

Линии, изображающие проекции предмета, параллельны одноименным аксонометрическим осям, поэтому при построении аксонометрических проекций удобно использовать прямые, параллельные аксонометрическим осям.

Как и на комплексном чертеже, полые детали в аксонометрии рекомендуется выполнять с разрезом (рис. 4.18).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Если окружность неполная, то для ее изображения вычерчивают тонкой линией полный овал или эллипс, а затем обводят нужную часть овала (рис. 4,18).

Прямоугольная диметрическая проекция

В прямоугольной диметрии ось z расположена вертикально; ось х - под углом 7° 10', а ось у - под углом 41°25' к горизонтальной прямой (рис. 4.19). Все отрезки прямых линий геометрического объекта, которые были параллельны осям х, у и z на комплексном чертеже, останутся параллельными соответствующим осям и в диметрической проекции. Длины рсбер куба на изображении отложенных в направлении осей х и z, сокращаются до 0,94 действительной длины, а в направлении оси у - до 0,47 действительной длины (рис. 4.20).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Построение диметрической проекции точки (рис. 4.21). Сначала строим оси, как показано на рис. 4,19. Откладывая от точки О (начала координат) последовательно отрезки на одной из осей и параллельные двум другим осям, получим точку А.

При построении прямоугольной диметрии координатной ломаной линии следует учитывать, что коэффициент искажения по координатным осям x и z (рис. 4.20) Аксонометрическое черчение - примеры с решением заданий и выполнением задач принимаем равным единице Аксонометрическое черчение - примеры с решением заданий и выполнением задач а по оси у коэффициент искажения Аксонометрическое черчение - примеры с решением заданий и выполнением задач принимаем равным 0,5Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Линии штриховки сечений в прямоугольной диметрической проекции наносят (рис. 4.22) параллельно одной из диагоналей проекции квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны аксонометрическим осям («спроецированная» штриховка). Аксонометрическое черчение - примеры с решением заданий и выполнением задач

На рис. 4,23 показано изображение трехгранной призмы в прямоугольной диметрии. Если ребра призмы параллельны оси х или z, то размер высоты не меняется, но искажается форма основания. При расположении ребер параллельно оси у высота призмы сокращается вдвое. Аксонометрическое черчение - примеры с решением заданий и выполнением задач

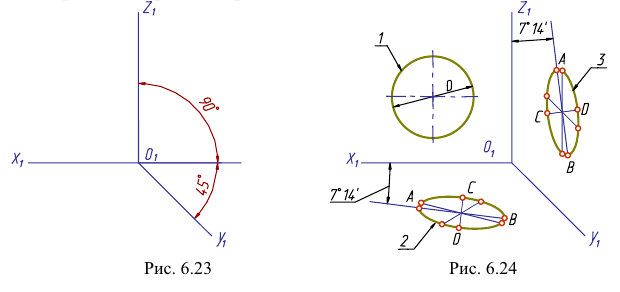

Прямоугольная диметрическая проекция окружности. Если построить диметрическую проекцию куба, в грани которого вписаны окружности диаметра D' (рис. 4.24, а), то квадратные грани куба будут изображаться в виде параллелограммов, а окружности в виде эллипсов (рис. 4.24, 6). Для построения димстрической проекции окружности (эллипса), расположенной в плоскости, паралельной фронтальной плоскости проекций, надо разделить половину большой диагонали ромба на 10 равных частей. Эллипс должен пройти через точку 3. Проводя через полученную точку 3 две прямые, параллельные осям x и z, на пересечении этих прямых с малой диагональю параллелограмма получим еще две точки 5,принадлежащие эллипсу. Далее, проводя прямые, параллельные осям до пересечения с диагоналями параллелограммов, получаем точки 3 на остальных гранях куба.

Кроме точек 3, имеются еще четыре точки, через которые проходит эллипс. Эти точки расположены на серединах сторон параллелограммов (например, точка n). Найденные точки эллипсов соединяют кривой по лекалу. Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Окружности в прямоугольной димстрической проекции изображаются в виде эллипсов. Большая ось эллипсов во всех случаях равна 1,06Аксонометрическое черчение - примеры с решением заданий и выполнением задач где Аксонометрическое черчение - примеры с решением заданий и выполнением задач - диаметр окружности. Малые оси эллипсов, расположенных параллельно горизонтальной и профильной плоскостям проекций, равны 0,35Аксонометрическое черчение - примеры с решением заданий и выполнением задач, а параллельно фронтальной плоскости проекций - 0,95Аксонометрическое черчение - примеры с решением заданий и выполнением задач (рис. 4.25). Большие оси эллипсов всегда перпендикулярны соответствующим осям, а малые - им параллельны.

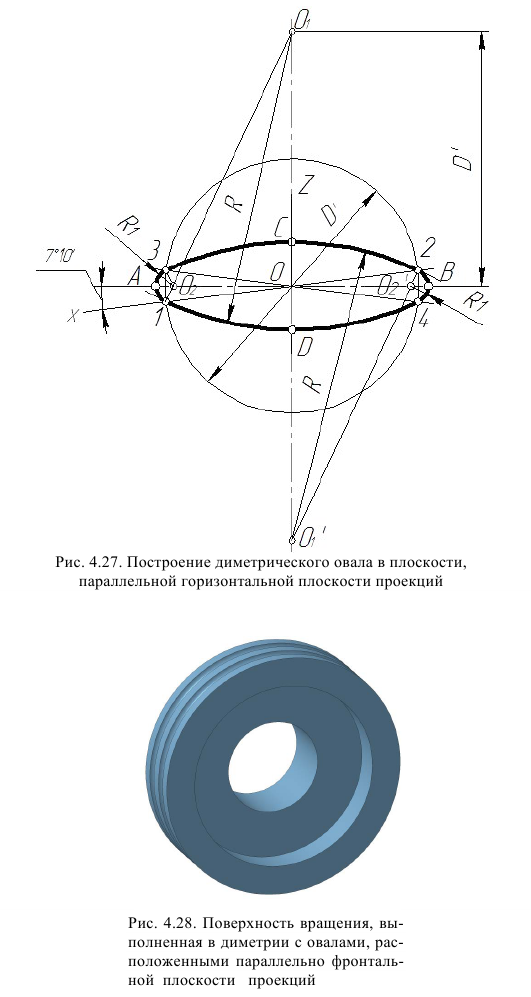

На рис. 4.26, 4.28 и 4.30 показаны поверхности вращения, выполненные в диметрии с овалами, расположенными параллельно горизонтальной плоскости проекций (рис. 4.26), фронтальной плоскости проекций (рис. 4.28), профильной плоскости проекций (рис. 4.30). Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

В учебных чертежах для упрощения построения диметрических проекций окружности вместо эллипсов рекомендуется применять овалы, очерченные дугами окружностей. Упрощенный способ построения диметрических овалов приведен на рис. 4,27, 4,29, 4,3 1.

Для построения димстрического овала в плоскости, параллельной горизонтальной плоскости проекций (рис. 4.27), через точку О проводим оси x и z, как показано на рис. 4.18, а также большую ось овала АВ проводим перпендикулярно малой оси CD, которая принадлежит оси z. Из центра С, диаметром Аксонометрическое черчение - примеры с решением заданий и выполнением задач равным действительной величине диаметра изображаемой окружности, проводим вспомогательную окружность и на оси x получаем точки 1 и 2.Симметричным переносом относительно большой оси овала А В получаем точки 3 и 4.

На оси z, вверх и вниз от центра О откладываем отрезки, равные диаметру вспомогательной окружности Аксонометрическое черчение - примеры с решением заданий и выполнением задач и получаем точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач -центры радиусов R. Соединив полученные токи Аксонометрическое черчение - примеры с решением заданий и выполнением задач с точками 1 и 2 соответственно, получим точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач - центры радиусов Аксонометрическое черчение - примеры с решением заданий и выполнением задач. Из центров Аксонометрическое черчение - примеры с решением заданий и выполнением задач проводим дуги 1 4 и 3 2 радиусом R. Из центров Аксонометрическое черчение - примеры с решением заданий и выполнением задачпроводим дуги 1 3 и 2 4 радиусом Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Для построения овала в плоскости, параллельной фронтальной плоскости проекций (рис. 4.29), проводим оси овала х и z так, как показано на рис. 4.17. Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическое черчение - примеры с решением заданий и выполнением задач Из точки пересечения осей 0 проводим вспомогательную окружность диаметром Аксонометрическое черчение - примеры с решением заданий и выполнением задач равным действительной величине диаметра изображаемой окружности, и находим точки 1, 2, 3, 4 - точки пересечения этой окружности с аксонометрическими осями х и .z. Из точек 1 и 3 по направлению стрелок проводим горизонтальные линии до пересечения с осями АВ и CD и получим точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач Из центров Аксонометрическое черчение - примеры с решением заданий и выполнением задач проводим дуги 1 2 и 3 4 радиусом R. Из центровАксонометрическое черчение - примеры с решением заданий и выполнением задач проводим дуги 1 4 и 2 3 радиусомАксонометрическое черчение - примеры с решением заданий и выполнением задач

На рис. 4.31 показано упрощенное построение диметрической проекции окружности, расположенного в плоскости, параллельной профильной плоскости проекций. Построение аналогично построению диметрического овала, расположенного в плоскости, параллельной горизонтальной плоскости проекций, разница лишь в том, что большую ось овала AВ проводим перпендикулярно малой оси CD - принадлежащей оси х.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

На рис. 4.32 приведен пример построения прямоугольной диметрической проекции детали.

Построение аксонометрических проекций

Построение аксонометрических проекций начинают с проведения аксонометрических осей.

Положение осей

Оси фронтальной ди-метрической проекции располагают, как показано на рис. 85, а: ось х - горизонтально, ось z - вертикально, ось у -под углом 45° к горизонтальной линии.

Угол 45° можно построить при помощи чертежного угольника с углами 45, 45 и 90°, как показано на рис. 85, б.

Положение осей изометрической проекции показано на рис. 85, г. Оси х и у располагают под углом 30° к горизонтальной линии (угол 120° между осями). Построение осей удобно проводить при помощи угольника с углами 30, 60 и 90° (рис. 85, д).

Чтобы построить оси изометрической проекции с помощью циркуля, надо провести ось z, описать из точки О дугу произвольного радиуса; не меняя раствора циркуля, из точки пересечения дуги и оси z сделать засечки на дуге, соединить полученные точки с точкой О.

При построении фронтальной диметрической проекции по осям х и z (и параллельно им) откладывают действительные размеры; по оси у (и параллельно ей) размеры сокращают в 2 раза, отсюда и название "диметрия", что по-гречески означает "двойное измерение".

При построении изометрической проекции по осям х, у, z и параллельно им откладывают действительные размеры предмета, отсюда и название "изометрия", что по-гречески означает "равные измерения".

На рис. 85, в и е показано построение аксонометрических осей на бумаге, разлинованной в клетку. В этом случае, чтобы получить угол 45°, проводят диагонали в квадратных клетках (рис. 85, в). Наклон оси в 30° (рис. 85, г) получается при соотношении длин отрезков 3 : 5 (3 и 5 клеток). Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Построение фронтальной диметрической и изометрической проекций

Построить фронтальную диметрическую и изометрическую проекции детали, три вида которой приведены на рис. 86. Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Порядок построения проекций следующий (рис. 87):

  1. Проводят оси. Строят переднюю грань детали, откладывая действительные величины высоты - вдоль оси z, длины - вдоль оси х (рис. 87, а).
  2. Из вершин полученной фигуры параллельно оси v проводят ребра, уходящие вдаль. Вдоль них откладывают толщину детали: для фронтальной диметрической проекции - сокращенную в 2 раза; для изометрии -действительную (рис. 87, б).
  3. Через полученные точки проводят прямые, параллельные ребрам передней грани (рис. 87, в).
  4. Удаляют лишние линии, обводят видимый контур и наносят размеры (рис. 87, г).

Сравните левую и правую колонки на рис. 87. Что общего и в чем различие данных на них построений? Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 87. Способ построения аксонометрических проекций

Из сопоставления этих рисунков и приведенного к ним текста можно сделать вывод о том, что порядок построения фронтальной диметрической и изометрической проекций в общем одинаков. Разница заключается в расположении осей и длине отрезков, откладываемых вдоль оси у.

В ряде случаев построение аксонометрических проекций удобнее начинать с построения фигуры основания. Поэтому рассмотрим, как изображают в аксонометрии плоские геометрические фигуры, расположенные горизонтально.

Построение аксонометрической проекции квадрата показано на рис. 88, а и б. Вдоль оси х откладывают сторону квадрата а, вдоль оси у - половину стороны а/2 для фронтальной диметрической проекции и сторону а для изометрической проекции. Концы отрезков соединяют прямыми.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Построение аксонометрической проекции треугольника показано на рис. 89, а и б.

Симметрично точке О (началу осей координат) по оси х откладывают половину стороны треугольника а/2, а по оси у - его высоту h (для фронтальной диметрической проекции половину высоты h/2). Полученные точки соединяют отрезками прямых.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

По оси х вправо и влево от точки О откладывают отрезки, равные стороне шестиугольника. По оси у симметрично точке О откладывают отрезки s/2, равные половине расстояния между противоположными сторонами шестиугольника (для фронтальной диметрической проекции эти отрезки уменьшают вдвое). От точек m и п, полученных на оси у, проводят вправо и влево параллельно оси х отрезки, равные половине стороны шестиугольника. Полученные точки соединяют отрезками прямых.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Построение плоских фигур в аксонометрических проекциях

Государственный стандарт устанавливает несколько видов аксонометрических проекций. Для построения наиболее наглядных изображений применяется прямоугольная изометрическая проекция (кратко - изометрия, от греч изо - равный, одинаковый). Положение аксонометрических осей этой проекции приведено на рисунке 1, а. Как видно из чертежа, оси проекции в изометрии располагаются под углом 120° друг к другу. При построении фигур размеры отрезков по осям Аксонометрическое черчение - примеры с решением заданий и выполнением задачоткладывают без изменения, т. е. действительные.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

В том случае, когда действительные размеры берут только по двум осям (х°, z°), проекцию называют диметрической (от греч. ди - дважды).

Положение осей диметрической проекции дано на рисунке 1, б.

Аксонометрические проекции многоугольников

Построение аксонометрических проекций начинают с проведения осей. Параллельно им откладывают размеры отрезков.

Рассмотрим построение аксонометрических проекций плоских геометрических фигур, расположенных в горизонтальной плоскости. Построения даны в изометрической проекции.

Треугольник

Симметрично точке 0° по оси х° откладывают отрезки С°А° и 0°Е°, равные половине стороны треугольника, а по оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач - его высоту 0°С°. Полученные точки Аксонометрическое черчение - примеры с решением заданий и выполнением задачи С° соединяют отрезками прямых.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Квадрат

По оси х° от точки 0° откладывают отрезок а, равный стороне квадрата, вдоль оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач- также отрезок а. Затем проводят отрезки, параллельные отложенным.

Шестиугольник

По оси х° вправо и влево от точки 0° откладывают отрезки, равные стороне шестиугольника. По оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач симметрично точке 0° откладывают отрезки, равные половине расстояния L между противоположными сторонами шестиугольника, т. е. L/2. Через точки, полученные на оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач, проводят вправо и влево параллельно оси х° отрезки, равные половине стороны шестиугольника. Полученные точки соединяют отрезками прямых.

Если контур фигуры сложный, то при построении аксонометрической проекции эту фигуру удобно заключить в квадрат, прямоугольник и пр.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическая проекция окружности

В аксонометрической проекции окружность в общем случае проецируется в кривую, которую называют эллипсом. Эллипс - замкнутая плоская кривая. Ее строят с помощью лекал. Поскольку строить эллипсы трудно, при изображении окружности в аксонометрии их разрешается заменять овалами. Овал - кривая, очерченная дугами окружности.

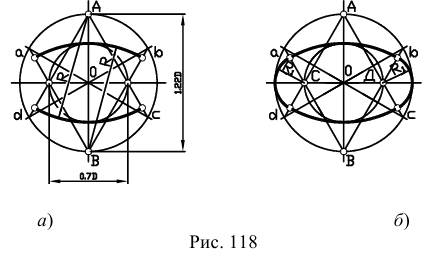

Рассмотрим построение овала, представляющего изометрическую проекцию окружности. Овал удобно строить, вписывая его в ромб, который является изометрической проекцией квадрата. Построение выполняют в следующем порядке:

  1. Строят ромб, сторона которого равна диаметру изображаемой окружности. Для этого через точку 0° проводят оси х° и Аксонометрическое черчение - примеры с решением заданий и выполнением задач (рис. 2, а). На них от точки С° откладывают отрезки С°1, С°2 и т. д., равные радиусу изображаемой окружности. Через точки 1,2, 3 и 4 проводят прямые, параллельные осям х° и Аксонометрическое черчение - примеры с решением заданий и выполнением задач, получая на чертеже точки А, Б, С и D.
  2. Для того чтобы вписать в ромб овал, из вершин тупых углов - точек В и А -проводят дуги. Их радиус R равен расстоянию от вершин тупых углов (точек Б и А) до точек 1, 2 или 3, 4 соответственно (рис. 2, б).
  3. Через точки В и 1, В и 2 проводят прямые. При пересечении прямых В1 и В2 с большей диагональю ромба CD получают точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач(Рис. 2, в). Эти точки будут центрами малых дуг. Их радиус Аксонометрическое черчение - примеры с решением заданий и выполнением задач равен Аксонометрическое черчение - примеры с решением заданий и выполнением задач (или Аксонометрическое черчение - примеры с решением заданий и выполнением задач Дугами малого радиуса Ri соединяют большие дуги овала.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Изображение в аксонометрических проекциях плоских и объемных тел

Алгоритм построения аксонометрических проекций (первый способ - от передней грани предмета): Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Обратите внимание: в аксонометрических проекциях из каждой вершины объекта всегда выходят три луча (видимых или невидимы).

Что такое аксонометрические проекции

Аксонометрические проекции, применяемые в чертежах всех отраслей промышленности и строительства, устанавливает стандарт [14]. Аксонометрические проекции рекомендуется применять для наглядного изображения предметов, выбирая в каждом отдельном случае наиболее подходящую из них.

Изометрическая проекция (рис. 120)

Положение аксонометрических осей и основные соотношения для построения изометрических проекций представлены на рис. 117. Все три оси образуют между собой равные углы в 120°, причем ось OZ располагается на изображении вертикально.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Коэффициент искажения по осям X, Y, Z равен 0,82. Изометрическую проекцию для упрощения, как правило, выполняют без искажения по осям X, Y, Z, т. е. приняв коэффициент искажения равным единице.

Изометрической проекцией окружности является эллипс (лекальная кривая), но для простоты построения изображают овал (циркульная кривая). Построение овала показано на рис. 118.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

При построении точной проекции (с коэффициентом искажения 0,82) большая ось равна диаметру изображаемой окружности, а малая ось равна 0,58 диметра. В данном случае масштаб изображения 1:1. При построении без сокращения размеров по осям OX, OY, OZ большую ось каждого из эллипсов (овалов) следует брать равной 1,22 диаметра изображаемой окружности, а малую ось – равной 0,71 этого диаметра. Тогда масштаб изображения 1,22 : 1.

На рис. 119 показаны направления осей эллипсов (овалов), расположенные в плоскостях, параллельных координатным плоскостям.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Диметрическая проекция

Диметрическая проекция (рис. 126)

Положение осей и основные соотношения для построения диметрических проекций представлены на рис. 121. Для построения угла, приблизительно равного 7°10′, строят прямоугольный треугольник с катетами 1 и 8 единиц; для построения угла, приблизительно равного 41°25′, – с катетами 7 и 8 единиц (рис. 121).

Коэффициент искажения по оси Y равен 0,47, а по осям X и Z – 0,94. Диметрическую проекцию, как правило, выполняют без искажения по осям X и Z и с коэффициентом искажения 0,5 по оси Y.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Диметрической проекцией окружности является эллипс (лекальная кривая), но для простоты построения изображают овал (циркульная кривая), рис. 122. При построении точной проекции с коэффициентами искажения 0,94 и 0,47:

  • – в плоскости XOZ большую ось эллипса следует брать равной диаметру изображаемой окружности, а малую ось – равной 0,9 диаметра;
  • – в плоскостях XOY и YOZ большую ось эллипса также следует брать равной диаметру, а малую ось – равной 0,33 диаметра.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

ГОСТ рекомендует при построении диметрической проекции пользоваться только приведенными коэффициентами. При этом получается изображение, увеличенное в 1,06 раза. При построении по приведенным коэффициентам искажения:

  • – в плоскости XOZ большую ось каждого из эллипсов (овалов) следует брать равной 1,06 диаметра изображаемой окружности, а малую ось – равной 0,95 этого диаметра (рис. 122а);
  • – в плоскостях XOY и YOZ большую ось следует брать также равной 1,06 диаметра окружности, а малую ось – 0,35 диаметра (рис. 122б).

Направление осей эллипсов (овалов), изображающих окружности, определяют так же, как и в изометрической проекции, т. е. большие оси перпендикулярны к соответствующим аксонометрическим осям, а малые – параллельны им (рис. 123).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Штриховка разрезов в аксонометрии

Линии штриховки разрезов и сечений в аксонометрических проекциях наносят параллельно одной из диагоналей квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны аксонометрическим осям (рис. 124).

Направление  штриховки  разрезов  в  изометрической  проекции  показано  на рис. 124.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Направление штриховки разрезов в диметрической проекции представлено на рис. 125 и 126.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрические проекции и комплексный чертеж

Комплексный чертеж является графически простым и удобно измеряемым. Но по нему не всегда легко представить предмет в пространстве. Необходим чертеж, дающий и наглядное представление. Он может быть получен при проецировании предмета вместе с осями координат на одну плоскость. В этом случае на одной проекции можно получить наглядное и метрически определенное изображение. Такие виды изо­бражений называют аксонометрическими проекциями.

Способ аксонометрического проецирования

Коэффициенты искажения:

Способ аксонометрического проецирования состоит в том, что фигура вместе с осями прямоугольных координат (к которым она отнесена в пространстве) проецируется на некоторую плоскость. Эту плос­кость называют плоскостью аксонометрических проекций, или картинной плоскостью. В зависимости от удаления центра проецирования от картинной плоскости аксонометрические проекции разделяют на центральные, когда центр проецирования находится на конечном расстоянии от картинной плоскости, и параллельные, когда центр проецирования находится в бесконечности.

В дальнейшем мы будем рассматривать только параллельное аксонометрическое проецирование.

Слово «аксонометрия» (от гр. Аксонометрическое черчение - примеры с решением заданий и выполнением задач- ось и Аксонометрическое черчение - примеры с решением заданий и выполнением задач -измеряю) переводится как «измерение по осям». Аксонометрическое изображение дает возможность производить измерение изображаемого объекта по координатным осям х, у, z и по направлениям, им параллельным.

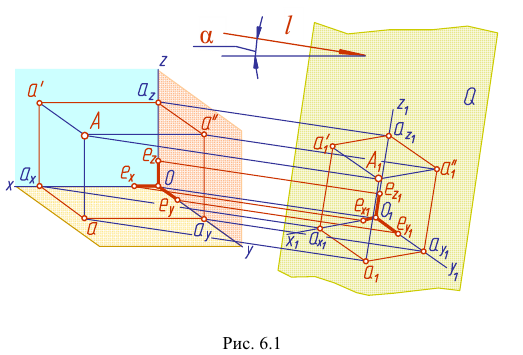

Построим аксонометрическую проекцию точки А, отнесенной к трем взаимно перпендикулярным плоскостям проекций (рис. 6.I).

Оси координат х, у, z называют натуральными осями координат. Возьмем произвольный масштабный отрезок е (натуральный масштаб) и отложим его на осях, обозначив Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Спроецируем на картинную плоскость Аксонометрическое черчение - примеры с решением заданий и выполнением задач параллельными лучами точку А вместе с проекциями а, а‘. а”, координатными осями и масштабными отрезками Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Введем некоторые наименования:

  • Аксонометрическое черчение - примеры с решением заданий и выполнением задач - плоскость аксонометрических проекций (картинная плос­кость);
  • Аксонометрическое черчение - примеры с решением заданий и выполнением задач- направление проецирования;
  • Аксонометрическое черчение - примеры с решением заданий и выполнением задач - угол наклона направления проецирования Аксонометрическое черчение - примеры с решением заданий и выполнением задач к плоскости аксонометрических проекций Аксонометрическое черчение - примеры с решением заданий и выполнением задач (картинной плоскости);
  • Аксонометрическое черчение - примеры с решением заданий и выполнением задач - аксонометрические оси координат (аксонометрические оси);

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

  • Аксонометрическое черчение - примеры с решением заданий и выполнением задач - аксонометрическая проекция точки А;
  • Аксонометрическое черчение - примеры с решением заданий и выполнением задач - вторичные проекции точки А;?
  • Аксонометрическое черчение - примеры с решением заданий и выполнением задач - масштабные отрезки;
  • Аксонометрическое черчение - примеры с решением заданий и выполнением задач - аксонометрические (вторичные) проекции масштабных отрезков.

В зависимости от положения плоскостей проекций Н, V, W, плоскости аксонометрических проекций Аксонометрическое черчение - примеры с решением заданий и выполнением задач и направления проецирования Аксонометрическое черчение - примеры с решением заданий и выполнением задачкоординаты точки будут проецироваться с различными искажениями. Отношение длины аксонометрической проекции масштабного от­резка к его истинной величине называется коэффициентом искажения по оси.

Обозначим эти коэффициенты: по оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач по оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач по оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач

В зависимости от соотношения между коэффициентами искажения по осям различают следующие аксонометрические проекции:

  1. Изометрические, если Аксонометрическое черчение - примеры с решением заданий и выполнением задач
  2. Димстрические, если Аксонометрическое черчение - примеры с решением заданий и выполнением задач
  3. Триметрическис, если Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Наименование проекций произошло от древнегреческих слов: Аксонометрическое черчение - примеры с решением заданий и выполнением задач - одинаковый (изометрическая проекция - проекция с одинаковыми коэффициентами искажения по всем трем осям); Аксонометрическое черчение - примеры с решением заданий и выполнением задач - двойной (диметрическая проекция - проекция с одинаковыми коэффициентами искажения по двум осям); «treis» - три (триметрическая проекция - проекция с разными коэффициентами искажения по всем трем осям).

В зависимости от направления проецирования по отношению к плоскости аксонометрических проекций Аксонометрическое черчение - примеры с решением заданий и выполнением задач аксонометрические проекции делятся на прямоугольные, если угол проецирования Аксонометрическое черчение - примеры с решением заданий и выполнением задач и ко­соугольные, если Аксонометрическое черчение - примеры с решением заданий и выполнением задач Доказано, что сумма квадратов коэффициентов искажения удовлетворяет уравнениям:

  • для косоугольной аксонометрии Аксонометрическое черчение - примеры с решением заданий и выполнением задач
  • для прямоугольной аксонометрии Аксонометрическое черчение - примеры с решением заданий и выполнением задач

В зависимости от положения в пространстве осей координат, плоскости аксонометрических проекций и направления проецирования можно получить множество аксонометрических проекций, отличающихся друг от друга направлением аксонометрических осей и масшта­бов по ним. Занимаясь теорией аксонометрии, немецкий геометр К. Польке в 1853 году предложил и доказал для частного случая теорему, названную основной теоремой аксонометрии: «Любые три отрезка, выходящие из одной точки на плоскости, могут быть приняты за параллельные проекции трех равных и взаимно перпендикулярных отрезков в пространст­ве». Доказательство этой теоремы в общем виде было дано в 1864 г. другим немецким геометром Г. Шварцем. С этого времени основная теорема аксонометрии стала называться теоремой Польке - Шварца.

Из рассмотренного выше можно вывести определение аксономет­рии: Аксонометрией называется изображение предмета на плоскости, отнесенное к определенной системе координат и выполненное в определенном масштабе с учетом коэффициентов искажения.

Прямоугольная параллельная изометрия

Прямоугольную параллельную изометрию широко применяют в практике технического черчения. В прямоугольной изометрической проекции коэффициенты искажения по всем трем осям одинаковы Аксонометрическое черчение - примеры с решением заданий и выполнением задач и равны 0,82 Аксонометрическое черчение - примеры с решением заданий и выполнением задач а аксонометрические оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач образуют друг с другом углы в 120° (рис. 6.2).

Однако изометрическую проекцию для упрощения, как правило, выполняют приведенной, принимая коэфициенты искажения по осям Аксонометрическое черчение - примеры с решением заданий и выполнением задач При этом изображение получается увеличенным в 1,22 раза.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Ось Аксонометрическое черчение - примеры с решением заданий и выполнением задач располагают вертикально, а оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач - под углом 30° к горизон­тальному направлению.

Если, например, даны ортогональные проекции точки А (рис. 6.3), то для построения изометрической проекции этой точки проводим аксонометрические оси (рис. 6.4). Далее от начала координат точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач по оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач откладываем отрезок Аксонометрическое черчение - примеры с решением заданий и выполнением задач равный координате Аксонометрическое черчение - примеры с решением заданий и выполнением задач точки А. Координату Аксонометрическое черчение - примеры с решением заданий и выполнением задач берем с комплексного чертежа (рис. 6.3).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Из точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач проводим прямую, параллельную оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач и на ней откладываем отрезок, равный координате Аксонометрическое черчение - примеры с решением заданий и выполнением задач точки А, получаем точку Аксонометрическое черчение - примеры с решением заданий и выполнением задач из точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач проводим отрезок, параллельный оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач и равный координате Аксонометрическое черчение - примеры с решением заданий и выполнением задач точки А. Полученная точка Аксонометрическое черчение - примеры с решением заданий и выполнением задач - изометрическая проекция точки А.

Построение изометрии пятигранной пирамиды по ее чертежу по­казано на рис. 6.5. Определяем координаты всех точек основания пирамиды. Затем по координатам х и у строим изометрию пяти точек - вершин основания пирамиды. Например, для построения изометрической проекции точки А по оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач от начала координат точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач откладываем отрезок, равный координате Аксонометрическое черчение - примеры с решением заданий и выполнением задач Из конца отрезка проводим прямую, параллельную оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач На ней откладываем отрезок, равный второй координате точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач Далее строим высоту пирамиды и находим точку Аксонометрическое черчение - примеры с решением заданий и выполнением задач ее вершину. Соединяя точку Аксонометрическое черчение - примеры с решением заданий и выполнением задач с точками основания Аксонометрическое черчение - примеры с решением заданий и выполнением задачАксонометрическое черчение - примеры с решением заданий и выполнением задач получаем изометрию пирамиды.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

На рис. 6.6 приведен пример построения изометрии шестигранной призмы.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Прямоугольная параллельная диметрия

В прямоугольной диметрии коэффициенты искажения по оси Аксонометрическое черчение - примеры с решением заданий и выполнением задачи Аксонометрическое черчение - примеры с решением заданий и выполнением задач принимают равными - Аксонометрическое черчение - примеры с решением заданий и выполнением задач а по оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач - в два раза меньше - Аксонометрическое черчение - примеры с решением заданий и выполнением задач Тогда Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Ось Аксонометрическое черчение - примеры с решением заданий и выполнением задач-вертикальная, ось Аксонометрическое черчение - примеры с решением заданий и выполнением задачрасположена под углом Аксонометрическое черчение - примеры с решением заданий и выполнением задач Ось Аксонометрическое черчение - примеры с решением заданий и выполнением задач расположена под углом 41°25' к горизонтальной прямой (рис. 6.7). На практике, как правило, выполняют приведенную диметрию, принимая коэффициенты искажения Аксонометрическое черчение - примеры с решением заданий и выполнением задач а Аксонометрическое черчение - примеры с решением заданий и выполнением задач В этом случае изображение увеличивается в 1,06 раза. Если дана ортогональная про­екция точки А (рис. 6.8), то для построения диметрической проекции этой точки проводим аксонометрические оси под заданными углами (рис. 6.9).

Откладываем по оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач от начала координат отрезок Аксонометрическое черчение - примеры с решением заданий и выполнением задач равный координате Аксонометрическое черчение - примеры с решением заданий и выполнением задач точки А. Из точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач проводим прямую, параллельную оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач и на ней откладываем отрезок, равный половине координаты Аксонометрическое черчение - примеры с решением заданий и выполнением задач точки А, так как коэффициент искажения по оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач равен 0,5. Из точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач, проводим отрезок Аксонометрическое черчение - примеры с решением заданий и выполнением задач равный координате Аксонометрическое черчение - примеры с решением заданий и выполнением задач Получаем точку Аксонометрическое черчение - примеры с решением заданий и выполнением задач - диметрическую проекцию точки А.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Построение диметрии призмы с призматическим углублением (рис. 6.10) показано на рис. 6.11.

Для выявления внутренней формы детали аксонометрическая проекция выполнена с вырезом 1/4 (угол, образованный секущими плоскостями, выполняется раскрытым). Так как деталь симметрична, начало координат (точку О) выбираем в центре призмы и строим оси х, Аксонометрическое черчение - примеры с решением заданий и выполнением задач (рис. 6.10). Аксонометрическую проекцию выполняем в следующей последо­вательности.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Строим аксонометрические оси и плоские фигуры, полученные при сече­нии детали плоскостями xOz и yOz (рис. 6.1 1, а).

Обозначим вершины нижнего основания (точки 1,2,3, 4) и строим аксонометрические проекции точек 2, 3, 4.

Строим верхнее основание призмы. Для этого проводим из полученных точек отрезки, параллельные оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач Затем откладываем на них высоту призмы Аксонометрическое черчение - примеры с решением заданий и выполнением задач (рис. 6.11,6).

В верхнем основании обозначим вершины призматического отверстия (точки 5, 6, 7, X). Строим аксонометрические проекции точек 6, 7, 8. Из этих точек проводим линии, параллельные оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач и на них откладываем Аксонометрическое черчение - примеры с решением заданий и выполнением задач - глубину отверстия. Полученные точки соединяем тонкими линиями (рис. 6.11, в). Обводим видимые линии чертежа и убираем вспомогательные по­строения. Проводим линии штриховки сечений (рис. 6.11, г).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Линии штриховки сечений в аксонометрических проекциях проводят параллельно одной из диагоналей проекций квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны аксонометрическим осям (рис. 6.12 - для изометрии, рис. 6.13 - для диметрии).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Изображение окружности и шара в прямоугольной аксонометрии

Окружность в аксонометрии в общем случае проецируется в эллипс. При построении эллипса необходимо знать направление его осей и их размеры. Малая ось эллипса всегда должна быть перпендикулярна большой. При построении проекции окружности, лежащей в одной из координатных плоскостей, малая ось эллипса направлена параллельно аксонометрической оси, не участвующей в образовании данной плоскости. Соответственно, большая ось эллипса ей перпендикулярна.

Изометрическая проекция окружности

При построении точной аксонометрии окружности величина большой оси эллипса равна величине диаметра этой окружности. При построении приведенной аксонометрии размеры увеличиваются в 1,22 раза. Поэтому величина большой оси эллипса составляет Аксонометрическое черчение - примеры с решением заданий и выполнением задач а величина малой оси - Аксонометрическое черчение - примеры с решением заданий и выполнением задач На рис. 6.14 показан графический способ определения размеров осей эллипса.

Вычерчиваем окружность диаметра D. хорда АВ = Аксонометрическое черчение - примеры с решением заданий и выполнением задач (величина малой оси эллипса). Приняв за центр точки А и В, радиусом, равным АВ, проводим дуги до их взаимного пересечения. Полученные точки Е и F соединяем прямой линией. EF= Аксонометрическое черчение - примеры с решением заданий и выполнением задач - величина большой оси эллипса.

Построим аксонометрические оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач В плоскости Аксонометрическое черчение - примеры с решением заданий и выполнением задач выбираем произвольную точку Аксонометрическое черчение - примеры с решением заданий и выполнением задач Через нее проводим прямые параллельно осям Аксонометрическое черчение - примеры с решением заданий и выполнением задач На них откладываем отрезки, равные диаметру окружности. На линии, проведенной параллельно оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач (направление ма­лой оси эллипса), откладываем отрезок, равный АВ (малую ось эллип­са). Перпендикулярно малой оси строим большую ось эллипса, равную EF (рис. 6.15).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Соединив полученные 8 точек, получим эллипс. Для построения эллипса можно использовать и другие способы.

Построение эллипсов в других плоскостях не отличается по своему характеру, меняется только направление большой и малой осей эллипса.

Диметрическая проекция окружности

В изометрии величины большой и малой осей эллипса остаются одинаковыми независимо от плоскости, в которой расположена окружность. В диметрии постоянной остается только величина большой оси, равная Аксонометрическое черчение - примеры с решением заданий и выполнением задач В плоскостях горизонтальной Н и профильной W малая ось эллипса составляет Аксонометрическое черчение - примеры с решением заданий и выполнением задач а в плоскости фронтальной V малая ось равна Аксонометрическое черчение - примеры с решением заданий и выполнением задач Для определения величин осей эллипса графическим способом построим прямоугольный треугольник (рис. 6.16).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Катеты треугольника равны 100 мм и 35 мм. Гипотенуза при этом равна 106 мм. Отложим по большому катету значение, равное диаметру окружности D (отрезок АВ). Отрезок ВС будет равен Аксонометрическое черчение - примеры с решением заданий и выполнением задач то есть значению малой оси эллипса для плоскостей Н и Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Отрезок АС равен Аксонометрическое черчение - примеры с решением заданий и выполнением задач то есть значению большой оси эллипса. Если мы отложим величину диаметра D по гипотенузе (отрезок АК), затем из точки К опустим перпендикуляр на большой катет треугольника, то отрезок АЕ будет равен значению 0,94D, то есть величине малой оси эллипса для плоскости V.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Изображение окружности в прямоугольной диметрической проекции показано на рис. 6.17.

Например, для построения окружности в плоскости V через точку Аксонометрическое черчение - примеры с решением заданий и выполнением задач параллельно осям Аксонометрическое черчение - примеры с решением заданий и выполнением задач проводим прямые и на них откладываем вели­чины, равные диаметру окружности. На линии, проведенной параллельно оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач откладываем значение, равное 0,94D (величину малой оси эллипса).

Перпендикулярно малой оси строим большую ось эллипса, равную Аксонометрическое черчение - примеры с решением заданий и выполнением задач Полученные точки соединяем плавной линией.

Изображение шара и тора

В прямоугольной параллельной аксонометрии шар изображается окружностью. При построении шара по натуральным показателям искажения его аксонометрической проекцией будет окружность, диаметр которой равен диаметру изображаемого шара.

При построении изображения шара по приведенным показателям диаметр окружности увеличивается в соответствии с увеличением коэффициента приведения: в изометрии - в 1,22 раза (рис. 6.18, а), в диметрии - в 1,06 раза (рис. 6.18, б).

На рис 6.18, в показана изометрическая проекция тора, выполнен­ная с помощью вписанных в него вспомогательных сфер.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Фронтальная изометрическая проекция

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

В косоугольной фронтальной аксонометрии аксонометрическую плоскость располагают параллельно фронтальной плоскости проекций (рис. 6.19). Направление проецирования выбирают так, чтобы аксонометрические оси располагались, как показано на рис. 6.20.

Допускается применять фронтальные изометрические проекции с углом наклона оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач в 30° и 60°. Фронтальную изометрическую проекцию выполняют без искажения по осям Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическое черчение - примеры с решением заданий и выполнением задач Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций V, проецируются па аксонометрическую плоскость в окружности. Окружности, лежащие в плоскостях, параллельных плоскостям Н и W проецируются в эллипсы (рис. 6.2 I).

Большая ось эллипсов 2 и 3 составляет Аксонометрическое черчение - примеры с решением заданий и выполнением задач а малая ось - 0,54D, где D - диаметр окружности. Большая ось эллипсов 2 и 3 направлена по биссектрисе острого угла между прямыми, параллельными аксонометрическим осям и проходящими через центры эллипсов.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Деталь во фронтальной изометрии нужно располагать по отношению к осям так, чтобы сложные плоские фигуры, окружности, дуги плоских кривых находились в плоскостях, параллельных фронтальной плоскости проекций. Тогда их построение упрощается, так как они изображаются без искажения (рис. 6.22).

Фронтальная диметрическая проекция

Положение аксонометрических осей такое же, как у фронтальной изометрической проекции (рис. 6.23).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Можно применять фронтальные диметрические проекции с углом наклона оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач в 30° и 60°.

Коэффициент искажения по оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач, равен 0.5, по осям Аксонометрическое черчение - примеры с решением заданий и выполнением задач Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций Аксонометрическое черчение - примеры с решением заданий и выполнением задач проецируются на аксонометрическую плоскость в окружности, а окружности, лежащие в плоскостях, параллельных гори­зонтальной Н и профильной W плоскостям проекций, - в эллипсы (рис. 6.24),

Большая ось эллипсов 2 и 3 АВ = 1,07, а малая ось - CD = 0,33 диаметра окружности. Большая ось эллипса 2 наклонена к горизонтальной оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач под углом 7° 14', а большая ось эллипса 3 - под тем же углом к вертикальной оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач Как и во фронтальной изометрии, деталь в этом случае нужно располагать по отношению к осям так, чтобы сложные плоские фигуры, окружности, дуги плоских кривых находились в плоскостях, параллель­ных фронтальной плоскости проекций (рис. 6.25).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрические проекции и их изображения

Аксонометрические проекции наряду с эпюром Монжа являются частным вариантом метода двух изображений, получившим широкое распространение в практике технического черчения. Аксонометрические проекции служат для получения наглядных изображений, дающих более полное представление о конструкции изображаемых объектов (рис. 95).

Аксонометрические проекции как частный случай метода двух изображений

Аксонометрические проекции как частный случай метода двух изображений получаются при использовании следующего аппарата проецирования.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Плоскости Аксонометрическое черчение - примеры с решением заданий и выполнением задачобразуют произвольный, в частности прямой, угол (рис. 96). При проецировании на плоскость Аксонометрическое черчение - примеры с решением заданий и выполнением задач используется параллельное проецирование – как косоугольное, так и ортогональное. При проецировании на плоскость Аксонометрическое черчение - примеры с решением заданий и выполнением задач используется только ортогональное проецирование.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рассмотрим построение аксонометрической проекции некоторой произвольной точки пространства А. В результате проецирования точки А на плоскости Аксонометрическое черчение - примеры с решением заданий и выполнением задач получим соответственно проекции Аксонометрическое черчение - примеры с решением заданий и выполнением задач Для перехода к одной картинной плоскости точку Аксонометрическое черчение - примеры с решением заданий и выполнением задач дополнительно проецируем на плоскость Аксонометрическое черчение - примеры с решением заданий и выполнением задач из центра Аксонометрическое черчение - примеры с решением заданий и выполнением задач В результате проецирования точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач на плоскость Аксонометрическое черчение - примеры с решением заданий и выполнением задач получим точку Аксонометрическое черчение - примеры с решением заданий и выполнением задач т.е. проекцию точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач на плоскость Аксонометрическое черчение - примеры с решением заданий и выполнением задач. Таким образом, плоской аксонометрической моделью точки А является пара точек Аксонометрическое черчение - примеры с решением заданий и выполнением задач Точка Аксонометрическое черчение - примеры с решением заданий и выполнением задач называется главной (первичной) аксонометрической проекцией точки А, точка Аксонометрическое черчение - примеры с решением заданий и выполнением задач – вторичной проекцией.

Обратим внимание на построение аксонометрической проекции точки В, принадлежащей плоскости проекций Аксонометрическое черчение - примеры с решением заданий и выполнением задач Если точка В принадлежит плоскости Аксонометрическое черчение - примеры с решением заданий и выполнением задач то проекция точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач совпадает с точкой В и, как следствие, главная и вторичная проекции точки В совпадают Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Для решения метрических задач в аксонометрии исходную точку пространства А свяжем с декартовой системой координат Аксонометрическое черчение - примеры с решением заданий и выполнением задач расположенной так, что плоскость Аксонометрическое черчение - примеры с решением заданий и выполнением задач принадлежит плоскости Аксонометрическое черчение - примеры с решением заданий и выполнением задач (рис. 97). Затем проецируем исходную систему координат совместно с точкой А на аксонометрическую плоскость проекций Аксонометрическое черчение - примеры с решением заданий и выполнением задач Обратим внимание, что начало координат (точка О) и координатные оси x и y принадлежат плоскости проекций Аксонометрическое черчение - примеры с решением заданий и выполнением задач следовательно, их главные и вторичные проекции совпадают, т.е. Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Главной аксонометрической проекцией оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач будет некоторая прямая линия Аксонометрическое черчение - примеры с решением заданий и выполнением задач вторичная же проекция – Аксонометрическое черчение - примеры с решением заданий и выполнением задач совпадает с проекцией Аксонометрическое черчение - примеры с решением заданий и выполнением задач начала координат.

Построение аксонометрической проекции точки А в аксонометрической проекции декартовой системы координат Аксонометрическое черчение - примеры с решением заданий и выполнением задач включает в себя два этапа:

  • построение вторичной проекции Аксонометрическое черчение - примеры с решением заданий и выполнением задач точки А с использованием одной из ортогональных проекций;
  • построение главной аксонометрической проекции Аксонометрическое черчение - примеры с решением заданий и выполнением задач (восстановление по вторичной проекции) c использованием третьей координаты точки А.

Необходимо отметить, что вторичные проекции могут быть горизонтальными, фронтальными и профильными, и их использование зависит от удобства построения каждого конкретного чертежа. Так, например, на рис. 97 используется горизонтальная вторичная проекция.

В исходной системе координат определим единичные отрезки по каждой оси – Аксонометрическое черчение - примеры с решением заданий и выполнением задач В аксонометрической системе координат проекциями единичных отрезков являются отрезки Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Искажения по аксонометрическим осям определяются коэффициентами искажения, равными отношениям длин аксонометрических единичных отрезков к натуральным масштабным единицам по соответствующим осям: Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Теорема Польке

При построении аксонометрических изображений необходимо знать, насколько произвольно могут быть выбраны аксонометрические оси и аксонометрические единичные отрезки. Ответ на этот вопрос дает основная теорема аксонометрии, сформулированная немецким ученым Карлом

Польке и соответственно именуемая теоремой Польке: три отрезка прямых произвольной длины, лежащих в одной плоскости и выходящих из одной точки под произвольными углами друг к другу, представляют параллельную проекцию трех равных отрезков, отложенных на координатных осях от начала.

Таким образом, на основании этой теоремы можно утверждать, что аксонометрические оси и коэффициенты искажения по осям могут выбираться произвольно, т.е. аксонометрий можно построить бесконечно большое количество. Однако доказано, что для любой произвольной аксонометрической проекции коэффициенты искажения связаны между собой со- отношением, называемым основным уравнением аксонометрии: Аксонометрическое черчение - примеры с решением заданий и выполнением задач где φ – угол, характеризующий операцию параллельного проецирования.

Классификация аксонометрических проекций

Классифицировать аксонометрические проекции возможно по двум признакам: по виду операции проецирования, используемой при построении аксонометрической проекции, и по показателям искажения. В зависимости от вида операции проецирования аксонометрии могут быть косоугольные (φ ≠ 90°) и прямоугольные (φ = 90°). В зависимости от соотношения показателей искажения аксонометрии могут быть:

  • триметрические (все показатели искажения различны);
  • диметрические (два показателя искажения равны, но не равны третьему;
  • изометрические (все показатели искажения равны друг другу).

Стандартные аксонометрические проекции

В соответствии с теоремой Польке выбор аксонометрических осей и коэффициентов искажения может быть произвольным. Выполнять чертежи, пользуясь произвольным видом аксонометрии, невозможно. Поэтому ГОСТ 2.317–69 устанавливает пять видов стандартных аксонометрических проекций (рис. 98).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Из стандартных аксонометрий наиболее часто используются две прямоугольные (изометрическая и диметрическая) и три вида косоугольных (фронтальная изометрическая, горизонтальная изометрическая, фронтальная диметрическая). При построении стандартных аксонометрических проекций используются приведенные коэффициенты искажения, равные, как правило, 1 или 0,5, т.е. большие, чем коэффициенты искажения, рассчитанные по основному уравнению аксонометрии.

Задача.

Построить стандартные аксонометрические проекции (прямоугольную изометрию и косоугольную фронтальную диметрию) отрезка АВ, заданного на эпюре Монжа координатами точек А (40; 10; 40) и В (10; 50; 20), рис. 99.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Алгоритм решения

  1. Строим вторичные аксонометрические проекции точек А и В – точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач и Аксонометрическое черчение - примеры с решением заданий и выполнением задач в плоскостях Аксонометрическое черчение - примеры с решением заданий и выполнением задач по соответствующим координатам с учетом коэффициентов искажения по осям.
  2. По вторичным проекциям точек, строим главные аксонометрические проекции Аксонометрическое черчение - примеры с решением заданий и выполнением задач откладывая значения координат точек А и В по оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач В результате построений получим косоугольную фронтальную диметрию отрезка АВ, представ- ленную на рис. 100, а, и прямоугольную изометрию, представленную на рис. 100, б.

Сравнение изображений геометрических объектов на эпюре Монжа и на аксонометрическом чертеже позволяет сделать следующие выводы:

  • изображения геометрических фигур на эпюре Монжа и на аксонометрическом чертеже принципиально ничем не отличаются, так как в основе этих чертежей лежит единая схема метода двух изображений; фигуры на обоих чертежах изображаются двумя проекциями; эпюр Монжа проще и точнее аксонометрического чертежа, так как на эпюре Монжа все единичные отрезки изображаются без искажения, а в аксонометрии – с искажением;

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

  • аксонометрический чертеж нагляднее эпюра Монжа, так как проекции координатных плоскостей в аксонометрии являются невырожденными, а на двухкартинном эпюре Монжа изображение координатной плоскости Аксонометрическое черчение - примеры с решением заданий и выполнением задач в обеих проекциях вырождается в прямую;
  • алгоритмы графического решения позиционных задач на эпюре Монжа и на аксонометрическом чертеже одинаковы.

Как построить аксонометрию

Аксонометрические проекции (аксонометрия) служат для наглядного изображения предмета. Название "аксонометрия" образовано из слов древнегреческого языка: "аксон" - ось и "метрео" - измеряю, т.е. измерение по осям.

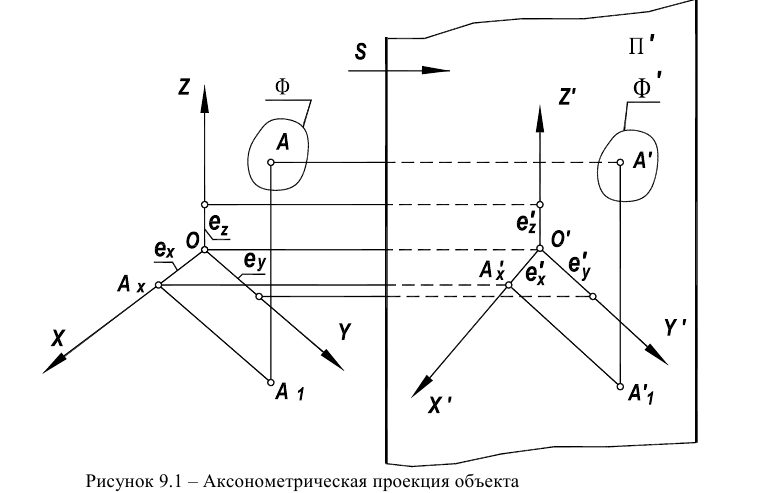

Аксонометрическая проекция предмета получается параллельным проецированием его вместе с осями прямоугольных координат, к которым этот предмет отнесен, на одну плоскость проекций, называемую аксонометрической плоскостью проекций или картинной плоскостью.

Аксонометрическая проекция - это однокартинный чертеж, на котором получается изображение всех трех измерений предмета. Этим и объясняется его наглядность.

На рис. 249 схематично показано получение аксонометрической проекции точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач Основные обозначения на рисунке следующие:

  • Аксонометрическое черчение - примеры с решением заданий и выполнением задач - аксонометрическая плоскость проекций;
  • Аксонометрическое черчение - примеры с решением заданий и выполнением задач - оси координат в пространстве;
  • Аксонометрическое черчение - примеры с решением заданий и выполнением задач - точка пространства;
  • Аксонометрическое черчение - примеры с решением заданий и выполнением задач - проекция точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач на плоскость проекций Аксонометрическое черчение - примеры с решением заданий и выполнением задач (можно взять проекции точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач на плоскость проекций Аксонометрическое черчение - примеры с решением заданий и выполнением задач или Аксонометрическое черчение - примеры с решением заданий и выполнением задач
  • Аксонометрическое черчение - примеры с решением заданий и выполнением задач - направление проецирования;
  • Аксонометрическое черчение - примеры с решением заданий и выполнением задач - аксонометрические оси, являющиеся проекциями осей координат на плоскость Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрической проекцией точки называется точка пересечения проецирующего луча, проведенного через заданную точку в пространстве, параллельно направлению проецирования, с аксонометрической плоскостью проекций.

Таким образом, чтобы получить аксонометрическую проекцию точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач через нее проводят проецирующий луч параллельно направлению проецирования Аксонометрическое черчение - примеры с решением заданий и выполнением задач до пересечения с плоскостью проекций Аксонометрическое черчение - примеры с решением заданий и выполнением задач в точке Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Это построение показывает, что при заданном направлении проецирования каждой точке Аксонометрическое черчение - примеры с решением заданий и выполнением задач пространства на плоскости проекций соответствует определенная точка Аксонометрическое черчение - примеры с решением заданий и выполнением задач Но обратное утверждать нельзя. Проекции Аксонометрическое черчение - примеры с решением заданий и выполнением задач на плоскости Аксонометрическое черчение - примеры с решением заданий и выполнением задач соответствует любая точка проецирующего луча Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Для устранения этой неопределенности и обеспечения взаимной однозначности между точками пространства и точками аксонометрической (картинной) плоскости проекций на плоскость Аксонометрическое черчение - примеры с решением заданий и выполнением задач проецируют не только точку Аксонометрическое черчение - примеры с решением заданий и выполнением задач но и одну из ее ортогональных проекций (обычно горизонтальную проекцию Аксонометрическое черчение - примеры с решением заданий и выполнением задач Аксонометрическое черчение - примеры с решением заданий и выполнением задач - есть вторичная проекция точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Вторичной проекцией точки называется аксонометрическая проекция одной из ее ортогональных проекций.

Этот термин отражает тот факт, что точка Аксонометрическое черчение - примеры с решением заданий и выполнением задач получается в результате двух последовательных проецирований точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач (первое - точка Аксонометрическое черчение - примеры с решением заданий и выполнением задач проецируется на Аксонометрическое черчение - примеры с решением заданий и выполнением задач второе - Аксонометрическое черчение - примеры с решением заданий и выполнением задач проецируется на Аксонометрическое черчение - примеры с решением заданий и выполнением задач Аксонометрическая проекция точки и ее вторичная проекция однозначно определяют положение точки в пространстве. Они находятся на одной прямой, параллельной соответствующей оси.

Коэффициенты искажения

В общем случае длина отрезков осей координат в пространстве не равна длине их проекций. Искажение отрезков осей координат при их проецировании на плоскость Аксонометрическое черчение - примеры с решением заданий и выполнением задач характеризуется коэффициентами искажения.

Для определения коэффициентов искажения по аксонометрическим осям Аксонометрическое черчение - примеры с решением заданий и выполнением задач на них откладываются отрезки длиной Аксонометрическое черчение - примеры с решением заданий и выполнением задач принимаемые за единицу измерения по этим осям (см. рис. 249). Величины Аксонометрическое черчение - примеры с решением заданий и выполнением задач являются аксонометрическими проекциями этих отрезков.

Коэффициентом искажения называется отношение длины аксонометрической проекции отрезка, лежащего на координатной оси или параллельного ей, к истинной длине самого отрезка.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач - коэффициенты искажения по осям Аксонометрическое черчение - примеры с решением заданий и выполнением задач и Аксонометрическое черчение - примеры с решением заданий и выполнением задачсоответственно.

В инженерной практике при построении аксонометрических проекций пользуются не действительными коэффициентами искажения, а приведенными, удобными для построения. Обычно приведенные коэффициенты искажения берут равными единице, что значительно упрощает построение. Изображение при этом несколько увеличивается, однако это не влияет на его наглядность.

При помощи коэффициентов искажения можно перейти от прямоугольных координат к аксонометрическим и наоборот.

Классификация аксонометрических проекций

Аксонометрические проекции классифицируют в основном по двум признакам:

1. По направлению проецирования.

В зависимости от направления проецирования все аксонометрические проекции делятся на две группы:

  • - прямоугольные, если направление проецирования перпендикулярно аксонометрической плоскости проекций Аксонометрическое черчение - примеры с решением заданий и выполнением задач
  • - косоугольные, если направление проецирования не перпендикулярно аксонометрической плоскости проекций Аксонометрическое черчение - примеры с решением заданий и выполнением задач

2. По коэффициентам искажения.

В зависимости от коэффициентов искажения все аксонометрические проекции делятся на три группы:

- изометрия - коэффициенты искажения по всем трем осям равны между собой,

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

- диметрия - коэффициенты искажения по двум осям равны между собой, а третий им не равен,

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

- триметрия - коэффициенты искажения по всем трем осям не равны между собой,

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Между коэффициентами искажения и углом Аксонометрическое черчение - примеры с решением заданий и выполнением задач образованным направлением проецирования с плоскостью Аксонометрическое черчение - примеры с решением заданий и выполнением задач существует следующая зависимость:

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Сумма квадратов коэффициентов искажения по аксонометрическим осям равна двум плюс квадрату котангенса угла проецирования. Котангенс прямого угла равен нулю, следовательно, для прямоугольных аксонометрических проекций справедливо следующее уравнение:

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Основная теорема аксонометрии

Всякое изменение положения осей в пространстве и направления проецирования влечет за собой изменение положения аксонометрических осей и коэффициентов искажения по осям.

Вопрос о том, какие положения могут принимать аксонометрические оси и какие величины могут принимать коэффициенты искажения по осям в зависимости от положения осей проекций в пространстве и направления проецирования, был разрешен в прошлом веке геометрами Польке и Шварцем. Они сформулировали основную теорему аксонометрии: любой полный четырехугольник на плоскости всегда является параллельной проекцией некоторого масштабного тетраэдра.

Если на плоскости Аксонометрическое черчение - примеры с решением заданий и выполнением задач (рис. 250, а) взять произвольно четыре точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач и соединить их попарно прямыми, то получится фигура, называемая полным четырехугольником Аксонометрическое черчение - примеры с решением заданий и выполнением задач Таким образом, полным является четырехугольник с его диагоналями. Если далее через эти точки провести параллельные между собой прямые и взять на каждой из них по произвольной точке Аксонометрическое черчение - примеры с решением заданий и выполнением задач и Аксонометрическое черчение - примеры с решением заданий и выполнением задач так, чтобы все они не лежали в одной плоскости, то в пространстве образуется некоторый тетраэдр Аксонометрическое черчение - примеры с решением заданий и выполнением задач (рис. 250, 6). Очевидно, тетраэдров в пространстве, параллельной проекцией которых может служить четырехугольник Аксонометрическое черчение - примеры с решением заданий и выполнением задач может быть бесконечное множество. В их числе содержится и тетраэдр с прямым трехгранным углом при точке Аксонометрическое черчение - примеры с решением заданий и выполнением задач и с равными ребрами Аксонометрическое черчение - примеры с решением заданий и выполнением задач Такой тетраэдр можно рассматривать как масштабный, т.е. три равных и взаимно перпендикулярных ребра этого тетраэдра служат масштабами осей координат в пространстве (рис. 250, в). Отсюда, любые три прямые, проходящие через одну из точек на плоскости и не совпадающие между собой, могут быть приняты за аксонометрические оси, т.е. за проекции осей прямоугольных координат Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Согласно основной теореме аксонометрии аксономерические оси и коэффициенты искажения по ним могут выбираться произвольно. Задавая разные направления для любой натуральной системы координат, можно получить множество аксонометрических проекций, отличающихся друг от друга как направлением аксонометрических осей, так и величиной коэффициентов искажения вдоль этих осей.

В практике построения наглядных аксонометрических изображений обычно применяют некоторые определенные комбинации направлений аксонометрических осей и коэффициентов искажения, которые дают реальное восприятие предмета и удобны для построения.

Стандартные аксонометрические проекции

Согласно ГОСТ 2.317-69 рекомендуется применять пять стандартных аксонометрических проекций. Из прямоугольных аксонометрических проекций применяют изометрию и диметрию, из косоугольных - фронтальную изометрию, горизонтальную изометрию и фронтальную диметрию.

Прямоугольные проекции

В названии отражается способ получения аксонометрических проекций. Прямоугольная проекция получена прямоугольным проецированием, а слова «изометрия» или «диметрия» говорят о расположении пространственных координатных осей относительно картинной плоскости.

Изометрическая проекция

В изометрии соблюдается равенство коэффициентов искажения Аксонометрическое черчение - примеры с решением заданий и выполнением задач Для того чтобы получить искажения, равные между собой, необходимо оси координат в пространстве расположить относительно картинной плоскости так, чтобы углы наклона их к плоскости были одинаковые, тогда проекции их изобразятся на Аксонометрическое черчение - примеры с решением заданий и выполнением задач под углом 120° друг к другу ( рис. 251).

В прямоугольной аксонометрии Аксонометрическое черчение - примеры с решением заданий и выполнением задач откуда Аксонометрическое черчение - примеры с решением заданий и выполнением задач и Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Это действительные коэффициенты искажения по всем осям. Стандарт рекомендует изометрическую проекцию строить без сокращения по осям координат (приведенные коэффициенты искажения по всем осям равны единице), что соответствует увеличению изображения в Аксонометрическое черчение - примеры с решением заданий и выполнением задач раза.

Диметрическая проекция

Эта проекция получается прямоугольным проецированием осей на одну плоскость проекций Аксонометрическое черчение - примеры с решением заданий и выполнением задач При этом оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач и Аксонометрическое черчение - примеры с решением заданий и выполнением задач располагаются относительно картинной плоскости так, чтобы углы наклона их были одинаковые, а ось Аксонометрическое черчение - примеры с решением заданий и выполнением задач так, чтобы коэффициент искажения по ней был вдвое меньше.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Подставляя эти значения в формулу Аксонометрическое черчение - примеры с решением заданий и выполнением задач будем иметь:

Аксонометрическое черчение - примеры с решением заданий и выполнением задач откуда Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Это действительные коэффициенты искажения. Так как в практике такие дробные числа неудобны, то применяются приведенные коэффициенты искажения: Аксонометрическое черчение - примеры с решением заданий и выполнением задач

При этом изображение получается увеличенным в Аксонометрическое черчение - примеры с решением заданий и выполнением задач раза.

При указанном выше положении осей в пространстве их проекции изображаются так: ось Аксонометрическое черчение - примеры с решением заданий и выполнением задач - вертикально, между осями Аксонометрическое черчение - примеры с решением заданий и выполнением задач и Аксонометрическое черчение - примеры с решением заданий и выполнением задач угол 97° 10', т.е. осьАксонометрическое черчение - примеры с решением заданий и выполнением задач располагается под углом 7° 10' к горизонтальной прямой, а ось Аксонометрическое черчение - примеры с решением заданий и выполнением задач под углом 41°25' к ней (рис. 252).

Прямоугольные аксонометрические проекции применяются в машиностроительных чертежах.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Косоугольные проекции

У косоугольных проекций обычно две оси координат Аксонометрическое черчение - примеры с решением заданий и выполнением задач и Аксонометрическое черчение - примеры с решением заданий и выполнением задач или Аксонометрическое черчение - примеры с решением заданий и выполнением задач и Аксонометрическое черчение - примеры с решением заданий и выполнением задач располагаются параллельно картинной плоскости, поэтому они изображаются без искажения. Для того чтобы получилось изображение всех трех измерений предмета, связанного с осями, направление проецирования выбирается не под прямым углом. При угле Аксонометрическое черчение - примеры с решением заданий и выполнением задач равном 45°, по третьей оси искажения не возникает, получается косоугольная изометрическая проекция. Часто направление проецирования выбирается такое, чтобы коэффициент искажения по третьей оси был равен 0,5, тогда получаются косоугольные диметрические проекции.

Фронтальная изометрическая проекция

Координатные оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач и Аксонометрическое черчение - примеры с решением заданий и выполнением задач располагаются параллельно картинной плоскости. Таким образом, фронтальная плоскость проекций Аксонометрическое черчение - примеры с решением заданий и выполнением задач будет параллельна картинной плоскости Аксонометрическое черчение - примеры с решением заданий и выполнением задач поэтому такая аксонометрическая проекция называется фронтальной. Все, что расположено в плоскости Аксонометрическое черчение - примеры с решением заданий и выполнением задач или в плоскостях, ей параллельных, на плоскости Аксонометрическое черчение - примеры с решением заданий и выполнением задач изобразится без искажения. Коэффициенты искажения по всем осям будут равны единице. Аксонометрические оси (рис. 253) Аксонометрическое черчение - примеры с решением заданий и выполнением задач и Аксонометрическое черчение - примеры с решением заданий и выполнением задач располагаются перпендикулярно друг другу, а ось Аксонометрическое черчение - примеры с решением заданий и выполнением задач - под углом 45° к горизонтальной прямой. Допускается применять фронтальные изометрические проекции с углом наклона оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач равным 30 и 60°. Ось у может быть обращена влево вниз, влево вверх и т.д., что соответствует различному направлению проецирования и расположению плоскости проекций относительно осей координат.

Косоугольная фронтальная изометрическая проекция применяется в сантехнических чертежах при изображении аксонометрических схем трубопроводов.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Горизонтальная изометрическая проекция

Координатные оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач и Аксонометрическое черчение - примеры с решением заданий и выполнением задач располагаются параллельно картинной плоскости. Горизонтальная плоскость проекций Аксонометрическое черчение - примеры с решением заданий и выполнением задач определяемая этими осями, будет параллельна картинной плоскости Аксонометрическое черчение - примеры с решением заданий и выполнением задач поэтому аксонометрическая проекция называется горизонтальной. Все, что расположено в плоскости Аксонометрическое черчение - примеры с решением заданий и выполнением задач или в плоскостях, ей параллельных, на плоскости Аксонометрическое черчение - примеры с решением заданий и выполнением задач изображается без искажения. Коэффициенты искажения по всем осям принимаются равными единице.

Аксонометрические оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач и Аксонометрическое черчение - примеры с решением заданий и выполнением задач располагаются под прямым углом друг к другу, а ось Аксонометрическое черчение - примеры с решением заданий и выполнением задач- под углом в 30° к горизонтальной прямой (рис. 254). Допускается применять горизонтальные изометрические проекции с углом наклона оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач и 60°, сохраняя угол между осями Аксонометрическое черчение - примеры с решением заданий и выполнением задач В практике используется горизонтальная косоугольная изометрия с осями Аксонометрическое черчение - примеры с решением заданий и выполнением задачи Аксонометрическое черчение - примеры с решением заданий и выполнением задач обращенными вверх от точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач В этом случае предметы изображаются при направлении проецирования снизу вверх.

Этот вид аксонометрии удобен при построении наглядного изображения застройки кварталов в инженерно-строительной практике, при решении вопросов пространственной композиции жилых районов и архитектурных ансамблей.

Фронтальная диметрическая проекция

Координатные оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач и Аксонометрическое черчение - примеры с решением заданий и выполнением задач а следовательно, и плоскость Аксонометрическое черчение - примеры с решением заданий и выполнением задач располагаются параллельно картинной плоскости Аксонометрическое черчение - примеры с решением заданий и выполнением задач Коэффициенты искажения по осям Аксонометрическое черчение - примеры с решением заданий и выполнением задач и Аксонометрическое черчение - примеры с решением заданий и выполнением задач равны единице, а по оси У коэффициент принимается равным 0,5.

Аксонометрические оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач и Аксонометрическое черчение - примеры с решением заданий и выполнением задач располагаются под прямым углом друг к другу, а ось Аксонометрическое черчение - примеры с решением заданий и выполнением задач - под углом 45° к горизонтальной прямой (рис. 255). Допускается применять фронтальные диметрические проекции с углом наклона оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач равным 30 и 60°.

Этот вид аксонометрии применяется в . машиностроительных чертежах при изображении деталей, имеющих большое количество окружностей, расположенных параллельно фронтальной плоскости (детали типа валика).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Построение аксонометрической проекции окружности по восьми точкам

При параллельном проецировании окружности на какую-либо плоскость получаем ее изображение в общем случае в виде эллипса. Отдельные точки окружности строятся как точки пересечения двух прямых, удобных для построения. Обычно в качестве таких прямых берут стороны описанного квадрата и его диагонали. В аксонометрии квадрат в общем случае изображается в виде параллелограмма, т.к. при параллельном проецировании параллельность прямых сохраняется. На рис. 256 показано построение аксонометрической проекции окружности в прямоугольной изометрии, а на рис. 257 - в прямоугольной диметрии.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Четыре точки касания сторон квадрата с окружностью 1, 2, 3, 4 в аксонометрии будут находиться на середине каждой стороны параллелограмма. Еще четыре точки 5, 6, 7, 8 находятся на пересечении диагоналей параллелограмма со вспомогательными прямыми. Они проведены параллельно соответствующим аксонометрическим осям на расстояниях, равных отрезку Аксонометрическое черчение - примеры с решением заданий и выполнением задач Соединив полученные восемь точек плавной кривой, получают эллипс.

В прямоугольных изометрии и диметрии большие оси эллипсов перпендикулярны отсутствующим в плоскости эллипса осям, а малые оси по направлению совпадают с ними.

Например, эллипс, построенный в плоскости Аксонометрическое черчение - примеры с решением заданий и выполнением задач имеет большую ось, перпендикулярную оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач а малую - совпадающую с направлением оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Косоугольные аксонометрические проекции окружности строятся аналогично.

При построении диметрической проекции окружности надо учитывать коэффициент искажения по оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач который равен 0,5.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Последовательность построения аксонометрических проекций

Переход от ортогональных проекций предмета к аксонометрическим проекциям рекомендуется осуществлять в такой последовательности:

  1. на ортогональном чертеже обозначают оси прямоугольной системы координат, к которой и относят данный предмет. Оси ориентируют так, чтобы они допускали удобное измерение координат точек предмета. У поверхностей вращения эти оси целесообразно совмещать с осями симметрии, а у гранных поверхностей - с ребрами;
  2. строят аксонометрические оси с таким расчетом, чтобы была обеспечена наилучшая наглядность изображения и видимость отдельных элементов предмета;
  3. по одной из ортогональных проекций предмета чертят вторичную проекцию. Вычерчивать рекомендуется ту вторичную проекцию предмета, которая проще других. Таким образом, используют два измерения предмета;
  4. создают аксонометрическое изображение, откладывая третье измерение предмета, от соответствующих вторичных проекций.

На рис. 258 показано построение точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач в прямоугольной изометрии по заданным ортогональным проекциям. Построение выполнено в следующей последовательности:

  1. относят точку Аксонометрическое черчение - примеры с решением заданий и выполнением задач к координатным осям Аксонометрическое черчение - примеры с решением заданий и выполнением задач
  2. проводят аксонометрические оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач углом 120° друг к другу;
  3. строят вторичную проекцию точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач по ее горизонтальной проекции. Для этого измеряют координаты Аксонометрическое черчение - примеры с решением заданий и выполнением задач и Аксонометрическое черчение - примеры с решением заданий и выполнением задач на координатных осях и откладывают их на аксонометрических осях Аксонометрическое черчение - примеры с решением заданий и выполнением задач и Аксонометрическое черчение - примеры с решением заданий и выполнением задач Через полученные точки проводят прямые, параллельные соответствующим аксонометрическим осям Аксонометрическое черчение - примеры с решением заданий и выполнением задач и Аксонометрическое черчение - примеры с решением заданий и выполнением задач На пересечении этих линий находится точка Аксонометрическое черчение - примеры с решением заданий и выполнением задач - вторичная проекция точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

4. строят аксонометрическую проекцию точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач Для этого через вторичную проекцию Аксонометрическое черчение - примеры с решением заданий и выполнением задач проводят прямую, параллельную аксонометрической оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач и на этой прямой откладывают отрезок, равный координате Аксонометрическое черчение - примеры с решением заданий и выполнением задач Получается точка Аксонометрическое черчение - примеры с решением заданий и выполнением задач - аксонометрическая проекция точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическая и вторичная проекции точки вполне определяют ее положение в пространстве.

Построение конуса в прямоугольной изометрии показано на рис. 259, а, б. По ортогональным проекциям (см. рис. 259, а) строят вторичную проекцию основания - окружность, которая в аксонометрии проецируется в эллипс. Построение эллипса выполняют по 8 точкам (см. рис. 259, б). От центра эллипса откладывают высоту конуса и получают точку Аксонометрическое черчение - примеры с решением заданий и выполнением задач - вершину конуса. Из точки Аксонометрическое черчение - примеры с решением заданий и выполнением задач касательно к эллипсу проводят образующие.

Для определения касательных к эллипсу выполняют следующие геометрические построения:

  • - из центра эллипса проводят дугу радиусом равным малой полуоси эллипса;
  • - находят точку пересечения этой дуги с окружностью диаметром равным высоте конуса;
  • - из полученной точки проводят прямую параллельно большой оси эллипса. Эта прямая пересекает эллипс в искомых точках касания.

В результате указанных построений получают аксонометрическую проекцию прямого кругового конуса.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Тени в аксонометрических проекциях

Ортогональные проекции, обладая рядом достоинств, имеют также и определенные недостатки, главным из которых является отсутствие наглядности полученных изображений.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Более наглядными, достаточно простыми по начертанию и позволяющими выполнять измерения, являются аксонометрические проекции. Аксонометрический проекции, также как и ортогональные, строятся по принципу параллельного проецирования, но на одну плоскость. На рисунке 6.1, показан принцип получения аксонометрии, точки А.

Точка А связана с системой прямоугольных координат OXYZ. На осях отложены единичные отрезки Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Это натуральные масштабные единицы.

  • S - направление проецирования.
  • Аксонометрическое черчение - примеры с решением заданий и выполнением задач- плоскость аксонометрических проекций (иногда называется картинной плоскостью).

По направлению проецирования, спроецируем единичные отрезки на аксонометрическую плоскость проекций, получим аксонометрическую систему координат O'X'Y'Z'.

Точка Аксонометрическое черчение - примеры с решением заданий и выполнением задач- аксонометрическая проекция точки А,

Точка Аксонометрическое черчение - примеры с решением заданий и выполнением задач- аксонометрия горизонтальной проекции Аксонометрическое черчение - примеры с решением заданий и выполнением задачназываемой вторичной проекцией.

Отрезки Аксонометрическое черчение - примеры с решением заданий и выполнением задач на аксонометрических осях могут быть не равны между собой и не равны е. Они являются единицами измерения по аксонометрическим осям - аксонометрические масштабные единицы.

Отношения аксонометрических единиц к натуральным называются показателями искажения по аксонометрическим осям.

  • Аксонометрическое черчение - примеры с решением заданий и выполнением задач - коэффициент искажении по оси X’;
  • Аксонометрическое черчение - примеры с решением заданий и выполнением задач- коэффициент искажения по оси У;
  • Аксонометрическое черчение - примеры с решением заданий и выполнением задач- коэффициент искажения по оси Z'.

Основной теоремой аксонометрии является теорема "Польке-Шварца":

Всякий не вырождающийся полный четырехугольник можно считать параллельной проекцией тетраэдра наперед заданной формы.

С доказательством теоремы можно познакомиться в учебнике (1,2).

Эта теорема позволяет установить зависимость между углом проецирования и коэффициентами искажения.

В зависимости от угла проецирования Аксонометрическое черчение - примеры с решением заданий и выполнением задач аксонометрия делится на два типа: прямоугольная и косоугольная.

Если направление проецирования является перпендикулярным к плоскости аксонометрических проекций - аксонометрия называется прямоугольнойАксонометрическое черчение - примеры с решением заданий и выполнением задач в противном случае - косоугольной Аксонометрическое черчение - примеры с решением заданий и выполнением задач

По показателям искажения аксонометрия делится на три типа.

Если все показатели искажения равны, т.е. U = V = W, аксонометрия называется изометрией.

Если два показателя искажения равны, т.е. Аксонометрическое черчение - примеры с решением заданий и выполнением задач то аксонометрия называется диметрией.

Если все показатели искажения различны, т.еАксонометрическое черчение - примеры с решением заданий и выполнением задач то аксонометрия называется триметрией.

Натуральные показатели искажения по аксонометрическим осям в прямоугольной изометрии одинаковы и равны 0,82. В прямоугольной диметрии U = W = 0,94; V = 0,47.

Однако, при построении аксонометрии натуральные коэффициенты заменяют приведенными, т.е. выраженными целыми числами, что дает увеличение аксонометрического изображения, но на наглядность не влияет.

Cтандартные виды аксонометрических проекций

В таблице 6.1 приведены наиболее применяемые стандартные виды аксонометрических проекций.

Таблица 6.1

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Построение аксонометрического изображении

Задача 1. Даны ортогональные проекции схематизированного здания (рисунок 6.2). Построить прямоугольную изометрию.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Прежде всего, выбираем положение ортогональных осей для получения более наглядного изображения (рисунок 6.2).

Строим оси аксонометрических проекций под углом 120° (рисунок 6.3). Построение аксонометрии начинаем с плана, т.е. со вторичной проекции. Так как коэффициенты искажения равны 1, то измеряем, координаты X и У каждой точки плана и откладываем их на аксонометрических осях.

Прямые параллельные в ортогональных проекциях будут оставаться параллельными и в аксонометрии.

После построения плана откладываем все высоты параллельно оси Z, т.е. вертикально.

Соединив полученные точки с учетом видимости, получим аксонометрию здания.

Тени в аксонометрии

Для придания более наглядного и реалистического изображения архитектурным объектам строят тени. Для построения теней задается положение луча света и его вторичной проекции. В принципе направление лучей выбирается произвольным.

На рисунке 6.4 показано построение тени точки А. Через горизонтальную проекцию Аксонометрическое черчение - примеры с решением заданий и выполнением задач проводим луч параллельный вторичной проекции лучаАксонометрическое черчение - примеры с решением заданий и выполнением задач. Через саму точку А - луч параллельный лучу Аксонометрическое черчение - примеры с решением заданий и выполнением задач. В пересечении лучей получаем Аксонометрическое черчение - примеры с решением заданий и выполнением задач - тень точки А падающую на горизонтальную плоскость. Так как аксонометрия является параллельной проекцией, как и ортогональные проекции, то все закономерности, отмеченные в разделе тени в ортогональных проекциях справедливы и для аксонометрии.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Например.

Тень от прямой перпендикулярной плоскости совпадает с направлением проекции луча на эту плоскость.

Тень от прямой параллельной плоскости ей параллельна и равна но величине.

Тень от прямой на плоскость, которую она пересекает, проходит через эту точку пересечения и т.п.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Задача 2. Построим тени аксонометрии схематизировано здания (рисунок 6.5).

Принимаем направление лучей Аксонометрическое черчение - примеры с решением заданий и выполнением задачпод углом 45°. Определяем контур собственной тени при данном освещении.

Для высотной части, как и в ортогональных проекциях, контур собственной тени 1,2,3,4,5. Для пристройки - 6,7,8,9. Сначала строим тени падающие на горизонтальную плоскость, т.е. на землю. Затем строим тень, падающую от высотной части на пристройку, используя метод лучевых сечений. Сечение представляет трапецию. Тень от точки 2 падает на наклонную плоскость. По построению мы видим, что тень от ребра 1,2 падает на землю, затем на стену вертикальную и на крышу, т.е. идет но сечению. Далее, чтобы построить тень от прямой 2,3 на наклонной плоскости, находим точку пересечения прямой 2,3 с наклонной плоскостью и соединяет Аксонометрическое черчение - примеры с решением заданий и выполнением задачс этой точкой. При оформлении чертежа нужно всегда иметь ввиду, что собственная тень всегда светлее падающей.

Задача 3. Построить тени козырька на плоскость стены (рисунок 6.6)Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Козырек призматический. При заданном направлении лучей определяем контур собственной тени 1,2,3,4,5. Точки 1 и 5 лежит на стене, поэтому строим тени точек 2,3,4. Для построения теней используется метод лучевых секущих плоскостей. Через вторичные проекции точек Аксонометрическое черчение - примеры с решением заданий и выполнением задач проводим лучи параллельны Аксонометрическое черчение - примеры с решением заданий и выполнением задач через точки 2,3,4 лучи параллельные Аксонометрическое черчение - примеры с решением заданий и выполнением задач Находим точки пересечения лучей с плоскостью стены. Соединяем полученные точки отрезками прямых. В принципе можно было определить всего лишь одну точку Аксонометрическое черчение - примеры с решением заданий и выполнением задач, т.к. прямые 2,3 и 3,4 параллельны плоскости стены и тени от них им параллельны и равны по величине.

Определение аксонометрической проекции

Аксонометрические изображения обладают большей наглядностью, чем ортогональные проекции, и являются дополнительными к основному проекционному чертежу.

Аксонометрические изображения образуются путем проецирования геометрического объекта вместе с ортогональной системой плоскостей проекций и осей на некую аксонометрическую плоскость, называемую картинной. На рисунке 11.1 изображена схема получения аксонометрических проекций.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Размеры проецируемого тела на аксонометрической проекции искажаются, что учитывается коэффициентами искажения k, m и n. В зависимости от соотношения коэффициентов аксонометрии делятся на изометрию, диметрию и три метрик).

Аксонометрических изображений может быть получено великое множество. Однако, стандартом (ГОСТ 2.317-69) предусмотрены только пять аксонометрических проекций: Аксонометрическое черчение - примеры с решением заданий и выполнением задач

  1. Прямоугольная изометрия;
  2. Прямоугольная диметрия;
  3. Косоугольная фронтальная изометрия;
  4. Косоугольная фронтальная диметрия;
  5. Косоугольная горизонтальная изометрия.

Самое широкое распространение в конструкторской практике получили прямоугольная изометрия, прямоугольная диметрия и косоугольная фронтальная диметрия.

Рассмотрим прямоугольную изометрию. Она строится в аксонометрических осях OX, OY, OZ, располагаемых под углом 120 градусов. Коэффициенты искажения по осям одинаковы и равны 1:1. Это означает, что размеры детали переносятся с проекционного чертежа на аксонометрию без искажения и пересчета.

В диметрических аксонометрических проекциях (прямоугольная диметрия, косоугольная фронтальная диметрия) оси OX, OY, OZ располагаются под различными углами друг к другу. Коэффициенты искажения по осям OX,OZ одинаковы и равны 1:1. Коэффициент искажения по оси OY равен 1:2. Это означает, что размеры детали по оси OY, взятые с проекционного чертежа, необходимо пересчитать, прежде чем переносить на аксонометрию. На рисунке 11.2 показано направление аксонометрических осей в различных видах аксонометрий и вычерчивание окружностей в аксонометрических плоскостях XOZ, XOY, и ZOY.

На рисунке 11.3 показано направление линий штриховки, если на аксонометрической проекции выполнен разрез (чаще всего на аксонометрической проекции выполняют вырез части детали, например, одной четверти).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

На рисунке 11.4 приведены примеры различных аксонометрических проекций детали. На рисунке 11.5 приведен пример чертежа узла в прямоугольной изометрии с вырезом одной четверти. Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Подробное объяснение аксонометрической проекции:

Аксонометрическая проекция, или аксонометрия, дает наглядное изображение предмета на одной плоскости. Слово аксонометрия означает осеизмерение.

Способ аксонометрического проецирования состоит в том, что данную фигуру вместе с осями прямоугольных координат, к которым она отнесена в пространстве, параллельно проецируют на некоторую плоскость, принятую за плоскость аксонометрических проекций (ее называют также картинной плоскостью). При различном взаимном расположении осей координат в пространстве и плоскости аксонометрической проекции, а также при разном направлении проецирования можно получить множество аксонометрических проекций, отличающихся одна от другой направлением аксонометрических осей и масштабом по ним.

В конструкторской документации аксонометрические проекции стандартизованы в ГОСТ 2.317-69. Он предусматривает три частных вида аксонометрических проекций:

  • - ортогональная изометрия,
  • - ортогональная диметрия,
  • - фронтальная (косоугольная) диметрия.

Ортогональная изометрическая проекция

Ортогональная (прямоугольная) изометрическая проекция образуется при прямоугольном проецировании предмета и связанных с ним координатных осей на плоскость аксонометрических проекций, одинаково наклоненную к каждой координатной оси [5].

При таком проецировании все три коэффициента искажений будут равны между собой: Аксонометрическое черчение - примеры с решением заданий и выполнением задач , тогда Аксонометрическое черчение - примеры с решением заданий и выполнением задач, откуда Аксонометрическое черчение - примеры с решением заданий и выполнением задач 0,82. Углы между аксонометрическими осями будут равны 120° (рис.5.1).

При построении изометрической проекции размеры предмета, откладываемые по аксонометрическим осям, необходимо умножать на 0,82.

Поскольку такой перерасчет размеров неудобен, изометрическую проекцию для упрощения выполняют без уменьшения размеров (искажения) по осям x, y, z, т.е. принимают приведенный коэффициент искажения равным единице. При этом увеличение изображения предмета составляет 22% (1/0,82 = 1,22). Каждый отрезок, направленный по осям x, y, z или параллельно им, сохраняет свою величину.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рисунок 5.1 – Расположение Рисунок 5.2 – построение эллипсов осей x, y, z в изометрии в изометрии

На рис. 5.2 показано построение эллипсов, в которые проецируются окружности, лежащие в плоскостях проекций или в плоскостях, параллельным им. Размер большой оси эллипса равен 1,22d, малой – 0,71d, где d – диаметр окружности. В учебных чертежах рекомендуется вместо эллипсов применять овалы, очерченные дугами окружностей. На этом же рисунке показано расположение осей овалов и один из способов построения овалов в прямоугольной изометрической проекции.

Ортогональная диметрическая проекция

Ортогональная диметрическая проекция образуется при прямоугольном проецировании предмета и связанных с ним координатных осей на плоскость аксонометрических проекций, одинаково наклоненную к двум координатным осям [5].

Коэффициенты искажений в диметрической проекции имеют следующие значения: Аксонометрическое черчение - примеры с решением заданий и выполнением задач. Тогда Аксонометрическое черчение - примеры с решением заданий и выполнением задач Аксонометрическое черчение - примеры с решением заданий и выполнением задач.

В целях упрощения построений в соответствии с ГОСТ 2.317 – 69, как и в изометрических проекциях, приведенные коэффициенты искажений по осям x и z принимают равным единице; а по оси y коэффициент искажений равен 0,5. Следовательно, по осям x и z или параллельно им все размеры откладывают в натуральную величину, а по оси y размеры уменьшают вдвое. Увеличение в этом случае составляет 6% (выражается числом 1,06 = 1/0,94).

Расположение осей x и y в диметрической проекции, полученное расчетным путем, показано на рис. 5.3. Ось x наклонена по отношению к горизонтальной линии под углом Аксонометрическое черчение - примеры с решением заданий и выполнением задач, а ось y – под углом Аксонометрическое черчение - примеры с решением заданий и выполнением задач.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рисунок 5.3 – Расположение осей

Рисунок 5.4 – построение эллипсов x, y, z в ортогональной диметрии в ортогональной диметрии

С достаточной для практических целей точностью в прямоугольной диметрии оси x и y можно строить по тангенсам углов: Аксонометрическое черчение - примеры с решением заданий и выполнением задач.

Продолжение оси за центр Аксонометрическое черчение - примеры с решением заданий и выполнением задач является биссектрисой угла Аксонометрическое черчение - примеры с решением заданий и выполнением задач, что также может быть использовано для построения оси y.

Косоугольная фронтальная диметрия

На практике часто бывает полезным построение такой аксонометрической проекции, в которой хотя бы одна из координат плоскостей не искажается. Очевидно, что для выполнения этого условия плоскость проекций должна быть параллельна одной из координатных плоскостей. При этом нельзя пользоваться ортогональным проецированием, так как координатная ось, перпендикулярная указанной координатной плоскости, изобразится точкой и изображение будет лишено наглядности.

Поэтому пользуются косоугольным проецированием, при котором направление оси y выбирают так, чтобы углы между ней и осями x и z, равнялись бы 135° (рис. 5.5), а показатель искажения 0,5 [5].

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рисунок 5.5 – Расположение

Рисунок 5.6 – построение эллипсов осей x, y, z во фронтальной диметрии во фронтальной диметрии

Такую косоугольную аксонометрическую называют фронтальной диметрией. Коэффициенты искажений по осям x и y равны 1, а по оси y коэффициент искажений равен 0,5.

Напомню:

Аксонометрические проекции представляют собой наглядное изображение предмета на плоскости, при котором изображаются все три измерения.

Аксонометрическое проецирование - это параллельное проецирование предмета вместе с координатной системой на некоторую плоскость.

Если проецирующий луч перпендикулярен плоскости проекций - аксонометрия прямоугольная.

Если не перпендикулярен - косоугольная.

Отношение длины аксонометрической проекции отрезка, // аксонометрической оси, к его истинной длине - коэффициент искажения, к - коэффициент искажения по оси ОХ m - коэффициент искажения по оси ОУ n - коэффициент искажения по оси OZ

Если k = m = n - аксонометрия называется изометрией Если равны только два коэффициента (k = m Аксонометрическое черчение - примеры с решением заданий и выполнением задачn ) - диметрия
Прямоугольные проекции
Изометрия (к = m Аксонометрическое черчение - примеры с решением заданий и выполнением задач n)

Действительный коэффициент искажения по всем трем осям равен 0,82. Но на практике применяют коэффициент искажения 1. Поэтому в аксонометрии получаем удлинение 1:0,82 = 1,22 МЛ 1,22:1

ДиметрияАксонометрическое черчение - примеры с решением заданий и выполнением задач

Действительные коэффициенты искажения по осям X и Z - 0,94, по У - 0,47. Принимаем 1 и 0,5 МЛ 1,06 : 1
Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическая проекция точки

Все линии, // осям координат в прямоугольной системе, // соответствующим осям в аксонометрии (принцип перпендикулярности не действует)

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Построение аксонометрических проекций плоских фигур и геометрических тел


Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Окружность в аксонометрии

Окружность в изометрии

Окружность в изометрии - эллипс, оси которого перпендикулярны. В учебных чертежах вместо эллипсов применяют овалы.
Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Для построения овала в плоскости H проводят вертикальную и горизонтальную оси овала. Из точки пересечения осей О проводят вспомогательную окружность диаметром d, равным действительной величине диаметра изображаемой окружности, и находят точки Аксонометрическое черчение - примеры с решением заданий и выполнением задачи пересечения этой окружности с аксонометрическими осями Аксонометрическое черчение - примеры с решением заданий и выполнением задач Из точек Аксонометрическое черчение - примеры с решением заданий и выполнением задач пересечения вспомогательной окружности с осью z, как из центров радиусом Аксонометрическое черчение - примеры с решением заданий и выполнением задач проводят две дуги 2 3 и 1 4, принадлежащие овалу. Пересечения этих дуг с осью z дают точки С и D.

Из центра О радиусом ОС, равным половине малой оси овала, засекают на большой оси овала АВ точкиАксонометрическое черчение - примеры с решением заданий и выполнением задач. Точки 1,2, 3 и 4 сопряжений дуг радиусов R и Аксонометрическое черчение - примеры с решением заданий и выполнением задач находят, соединяя точки Аксонометрическое черчение - примеры с решением заданий и выполнением задачс точками Аксонометрическое черчение - примеры с решением заданий и выполнением задачи продолжая прямые до пересечения с дугами 23 и 1 4. Из точек Аксонометрическое черчение - примеры с решением заданий и выполнением задач радиусом Аксонометрическое черчение - примеры с решением заданий и выполнением задач проводят две дуги. Так же строят овалы, расположенные в плоскостях, параллельных плоскостям V и W.

По осям X и У откладываем радиусы окружности от точки О.

БО - большая ось овала МО - меньшая ось овала
Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Окружность в диметрии


Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Малая ось овала в аксонометрии по направлению всегда совпадает с отсутствующей осью окружности в прямоугольной системе координат, а большая - ей перпендикулярна.

Аксонометрические изображения

При выполнении технических чертежей наряду с изображением предметов в прямоугольных проекциях часто строят и их аксонометрические изображения. Аксонометрия - греческое слово, составленное из двух слов: аксон - осью и метрео - измеряю, что означает измерение по осям.

При построении прямоугольных проекций проецируемый предмет располагают относительно плоскостей проекций так, чтобы направления основных его измерений (длины, высоты и ширины) были параллельны осям проекций. В результате на каждой плоскости проекций изображаются в натуральную величину два измерения, а третье вырождается в точку. Полученные изображения удобны для нанесения на чертеже размеров, но мало
наглядны.

Если предмет расположить в пространстве так, чтобы ни одно из его измерений не было параллельно какой-либо оси проекций, то при параллельном проецировании на некоторую плоскость все три измерения предмета спроецируются на нее с некоторым искажением. Полученное изображение будет не слишком удобным для нанесения размеров, но весьма наглядным.

Сущность рассматриваемого метода аксонометрического проецирования и заключается в том, что предмет жестко связанный с осями прямоугольных координат параллельно проецируется на аксонометрических проекций (рис. 12.1).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 12.1. Проецирование предмета и связанных с ним осей координат на плоскость П'

Направление проецирования не должно совпадать ни с одной из координатных осей.

Различным положениям натуральной системы координат по отношению к аксонометрической плоскости проекций и различным направлениям проецирования соответствуют различные положения аксонометрических осей.

Параллелепипед (см. рис. 12.1) связан с прямоугольной системой координат OXYZ и спроецирован вместе с ней и натуральными масштабными отрезками по направлению S на плоскость П'.

  • S - направление проецирования;
  • П' - плоскость аксонометрических проекций;
  • х, у ,z - натуральные оси (х±уɪz);
  • ех, еу, ez - натуральные масштабные отрезки (единица измерения общая для всех трех координатных осей ex=ey=ez);
  • х', у', z' - аксонометрические оси;
  • ех, еу\ ez - аксонометрические масштабы.
  • А'- аксонометрическая проекция точки А, АВ' - прямой АВ.

Натуральным масштабным отрезкам ех, еу, ez соответствуют аксонометрические масштабные отрезки ех', еу', ez'.

В общем случае прямоугольная система координат Oxyz наклонена под произвольным углом к аксонометрической плоскости проекций. При этом натуральные масштабные отрезки спроецируются на картинную плоскость с различными искажениями.

Показателем искажения называют отношение аксонометрического масштаба к соответствующему натуральному:

  • по оси x: u=ex'/ex;
  • по оси y: v=еу'/еу;
  • по оси z: w=ez'/ez.

Виды аксонометрических проекций

В зависимости от соотношения показателей искажения различают три вида аксонометрических проекций:

  1. Изометрия - все три показателя искажения равны между собой: u=v=w;
  2. Диметрия - два показателя искажения одинаковы: u=w≠v;
  3. Триметрия - все три показателя искажения различны: u≠w≠v.

В зависимости от направления проецирования аксонометрические проекции разделяются на прямоугольные и косоугольные.

Если направление проецирования S перпендикулярно П', то такая проекция называется прямоугольной или ортогональной аксонометрической проекцией, в остальных случаях - косоугольной аксонометрической проекцией.

Прямоугольные (ортогональные) аксонометрические проекции

Наибольшее распространение в технической практике получили именно ортогональные аксонометрические проекции.

Треугольник X'Y'Z', по которому плоскость аксонометрических проекций пересекает координатные плоскости натуральной системы координат, называется треугольником следов (рис. 12.2).
Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 12.2. Треугольник следов:
П' - аксонометрическая плоскость проекций;
Ox, Oy, Oz - натуральные координатные оси;
S Аксонометрическое черчение - примеры с решением заданий и выполнением задач П' - направление проецирования, OO'|| S;
X' Y' Z' - треугольник следов;
O' x' ,O' y' ,O' z' - аксонометрические оси

В ортогональной аксонометрии треугольник следов всегда остроугольный, а аксонометрические оси являются его высотами.

Показатели искажения в ортогональной аксонометрии связаны соотношением:
u2 + v2 + w2 = 2.

Показатели искажения в прямоугольной аксонометрии равны косинусам углов наклона натуральных осей к аксонометрической плоскости проекций:

  • по оси x: u — O' X'/ OX' — cos α, где а - угол наклона оси x к плоскости П′;
  • по оси y: v — O' Y' / OY' — cosβ, где β - угол наклона оси у к плоскости П′;
  • по оси z: v — O' Z' / Oz' — cosγ, где γ - угол наклона оси z к плоскости П.

Таким образом, в прямоугольной аксонометрии значения всех трех показателей искажения ограничены крайними значениями то 0 до 1.

Прямоугольная изометрическая и диметрическая проекции

Поскольку в изометрии все три показателя искажения одинаковы, то из соотношения u2 + v2 + w2 = 2 получается, что u — v — w — 0. 82. Треугольник следов в этом случае равносторонний, поэтому аксонометрические оси как высоты равностороннего треугольника образуют углы 1200.

На практике пользуются приведенными показателями: т.е. принимают U=V=W=1. Построение приведенной изометрии значительно проще, нежели построение точной, так как аксонометрические координаты равны соответствующим натуральным. При использовании приведенных показателей искажения изображения получаются увеличенными в Аксонометрическое черчение - примеры с решением заданий и выполнением задач = 1,22 раза.

В прямоугольной диметрии два показателя искажения равны u = w, а третий принимают равным u/2, тогда из соотношения u2 + v2 + w2 = 2 следует, что u = w ≈ 0. 94, а v ≈ 0.47. Треугольник следов в этом случае равнобедренный. Если аксонометрическую ось O’z’ расположить на чертеже вертикально, то аксонометрическая ось O’x’ образует с горизонтальной линией угол 7o10’ а ось O’y’ - угол 41025', тангенсы этих углов равны 1/8 и 1/7 соответственно.

Показатели искажения по аксонометрическим осям O’x’ и O’z’ равны U=V=1, а V=0,5. Изображения в этом случае увеличиваются в Аксонометрическое черчение - примеры с решением заданий и выполнением задач = 1,06.

На рис. 12.3. углы между аксонометрическими осями показаны на примере треугольников осей в соответствии с ГОСТ 2.317-68. На чертеже аксонометрические оси наносят штрихпунктирной линией в соответствии с ГОСТ 2.303-68. Треугольники осей всегда изображают рядом с соответствующей аксонометрической проекцией.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 12.3. Углы между аксонометрическими осями в прямоугольной:
а - изометрии; б - диметрии

Для построения осей прямоугольной изометрии (рис. 12.4,а) строят окружность произвольного радиуса r, затем из нижней точки пересечения ее с вертикальной осью строят дугу того же радиуса. Через центр окружности и полученные точки пересечения проводят оси x и y.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач
Рис. 12.4. Построение осей графически:
а - прямоугольной изометрии;б -прямоугольной диметрии

Углы между аксонометрическими осями в прямоугольной диметрии можно построить следующим образом (рис.12.4, б): для построения оси O'x'откладывают от начала координат O' по линии горизонта восемь отрезков и на конце последнего отрезка перпендикулярно к нему - один такой отрезок. Для проведения оси O'y' - по линии горизонта восемь равных отрезков и от конца последнего отрезка перпендикулярно ему семь таких отрезков.

Для построения приведенной аксонометрической проекции точки A(XA,YA,ZA) следует отложить координаты XA, YA, и ZA в направлении соответствующих аксонометрических осей (рис. 12.5). При построении приведенной диметрии координата Y делится пополам.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 12.5. Построение аксонометрической проекции точки:
а - трехкартинный комплексный чертеж;
б - прямоугольная изометрия;
в - прямоугольная диметрия

Пример построения приведенной прямоугольной изометрической и диметрической проекций пирамиды и точек на ее поверхности Данная пирамида связывается с натуральной прямоугольной системой координат Oxyz, для чего на комплексном чертеже наносятся проекции координатных осей (рис. 12.6).

Построение приведенной прямоугольной изометрии пирамиды:
1.    Построить изометрические оси.

2.    Построить изометрические проекции вершин пирамиды:Точка A лежит на оси Ox, поэтому для построения ее проекции достаточно отложить натуральную координату хА =O2A2=O1A1 в положительном направлении изометрической оси x. Для точки C сначала строят вспомогательную точку 1 на оси x, причем расстояние O111 =0’1’ откладывается в отрицательном направлении оси x, затем в положительном направлении оси y откладывают натуральную координату yc=11C1. Остальные вершины строятся аналогично.

3.    Соединить построенные вершины и определить видимость ребер пирамиды.

4.    Точка М лежит в грани ASB, следовательно, принадлежит прямой l, проходящей через вершину S и пересекающей ребро основания BC в точке 2. Для получения изометрической проекции точки M достаточно построить проекцию прямой l ′ и по координате zM построить M' ∈ l'.

5.    Прямоугольная приведенная диметрия строится аналогично, с учетом коэффициента искажения по оси y 0,5.


Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 12.6. Аксонометрические проекции пирамиды:
а - ортогональный чертеж;
б - прямоугольная изометрия;
в - прямоугольная диметрия

Аксонометрические проекции окружности

В общем случае окружность проецируется на аксонометрическую плоскость проекций в виде эллипса, большая ось (БОЭ) которого, в точной аксонометрии, равна диаметру окружности d, а малая (МОЭ) - d cos α, где α - угол наклона плоскости окружности к аксонометрической плоскости проекций.

Если окружность лежит в координатной плоскости или параллельна ей, то на аксонометрическом чертеже большая ось эллипса, изображающего окружность, располагается перпендикулярно той аксонометрической оси, которая отсутствует в наименовании плоскости окружности (рис. 12.7).

Например, если окружность расположена в плоскости П1 (xOy), в аксонометрии большая ось эллипса перпендикулярна оси z.
Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Размеры осей эллипсов в прямоугольных приведенных изометрии и диметрии даны в табл.1 (d - диаметр окружности).

Таблица 1 Размеры осей эллипсов

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Определить размеры осей эллипса можно графически, пользуясь следующими треугольниками:

Изометрия : Строятся два прямоугольных треугольника с общим катетом 100мм и катетами 72мм и 122мм (рис. 12.8,а). На большем (горизонтальном) катете треугольника откладывается значение диаметра (радиуса) окружности и строится подобный треугольник.

  • Меньший катет треугольника со сторонами 100 на 122 определяет большую ось эллипса.
  • Меньший катет треугольника со сторонами 100 на 72 определяет малую ось эллипса.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 12.8. Треугольники для определения размеров осей эллипсов:
а - прямоугольная изометрия;
б - прямоугольная диметрия

Диметрия: Строятся три прямоугольных треугольника с общим катетом 100мм, на котором откладывается значение диаметра (радиуса) окружности (рис. 12.8,б).

Меньший катет треугольника со сторонами 100 на 106 определяет большую ось эллипса для всех аксонометрических плоскостей.

Меньший катет треугольника со сторонами 100 на 94 определяет малую ось эллипса для плоскости П2 (xOz).

Меньший катет треугольника со сторонами 100 на 35 определяет малую ось эллипса для плоскости П1 (xOy) и П3(zOy).

Построение эллипсов по восьми точкам

Построение эллипса как аксонометрической проекции окружности начинается с определения положения центра и направления большой и малой осей эллипса. Размеры большой и малой осей рассчитывают или определяют графически и откладывают на чертеже A'B' большая ось, CD' - малая. Затем через центр эллипса проводят вспомогательные прямые в направлении аксонометрических осей. В изометрии в направлении осей откладывается натуральный диаметр окружности 1-2 и 3-4.Полученные восемь точек соединяют плавной лекальной кривой. Построение изометрического эллипса по восьми точкам показано на рис. 12.9.
Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис.    12.9. Построение изометрического эллипса по восьми точкам:
А'В'= 1,22d- большая ось эллипса;
CD'=0,7d- малая ось эллипса;
1'-2' - размер по оси x, равный диаметру окружности d;
3'-4' - размер по оси y, равный диаметру окружности d

При построении диметрических эллипсов учитывается коэффициент искажения 0,5  направлении оси y. Построение диметрических эллипсов по восьми точкам показано на рис. 12.10.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 12.10. Построение диметрического эллипса по восьми точкам:
а - для окружностей в плоскостях Π1(xOy) и П3(zOy): БОЭ= 1,06 d-большая ось эллипса; МОЭ= 0,35 d-малая ось эллипса; 1'-2'=d-размер по оси x; 3'-4'=0,5d-размер по оси у;
б - для окружностей в плоскости П2(xOz): БОЭ=1,06 d-большая ось эллипса; МОЭ=0,94 d-малая ось эллипса; 1'-2'=d-размер по оси x; 3'-4'=d-размер по оси z.

Если восьми точек недостаточно, эллипс можно построить по двум осям (рис. 12.11). Этот способ можно применять и для построения эллипсов с произвольными размерами осей, например, для построения проекций окружности, лежащей в проецирующей плоскости.
Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 12.11. Построение эллипса по двум осям:
A'B' - большая ось эллипса;
C'D' - малая ось эллипса

Строят две окружности с диаметрами, равными большой и малой оси эллипса, и делят их радиальными отрезками нал частей. Затем из каждой точки пересечения большой окружности проводят вертикальные отрезки в сторону большой оси, а из точек пересечения с малой окружностью -горизонтальные отрезки в сторону от малой оси. Точки пересечения отрезков и являются точками эллипса. Полученные точки соединяют плавной лекальной кривой.

Построение овалов

Построение эллипсов требует применения лекал. На практике обычно вместо эллипсов вычерчивают четырехцентровые овалы.

Существует два способа построения четырехцентровых изометрических овалов. Для построения четырехцентрового овала по двум осям (рис. 12.12,а) из центра овала строят две окружности диаметрами равным и большой и малой осям эллипса. Точка пересечения большой окружности с направлением малой оси - центр большой дуги O', радиус большой дуги R=O'D'. Точка 1' - центр малой дуги, радиус малой дуги -r=1'A'. Точки 3'4' - точки сопряжения. Затем строят дуги радиусов R и r между точками сопряжения.

Можно построить четырехцентровой овал используя только диаметр проецируемой окружности (рис. 12.12,б). Из центра овала строят направления большой и малой осей и окружность диаметром, равным диаметру проецируемой окружности. Из точки O' пересечения окружности с направлением малой оси делят окружность на шесть частей.O' -центр большой дуги овала. Отрезок O'1'=O'4'=R - радиус большой дуги, Точка O'' пересечения отрезка O'4' с направлением большой оси - центр малой дуги, отрезок O''4'=r- радиус малой дуги. Точки 1'2'3'4' точки сопряжения. Затем строят дуги соответствующих радиусов между точками сопряжения.
Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 12.12. Построение четырехцентровых овалов в изометрии:
а - по двум осям:                      б- по диаметру окружности:
A B' -большая ось эллипс     AB' - большая ось эллипса;
CD'-малая ось эллипса;          CD'- малая ось эллипса;
O' -центр большой дуги;        O' - центр большой дуги;
O'' -центр малой дуги             O'' - центр малой дуги;

Диметрические эллипсы также можно заменить четырехцентровыми овалами. Построение диметрических овалов для окружностей в плоскостях, параллельных xOy и zOy показано на рис. 12.13.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 12.13. Построение диметрического овала в плоскости xOy:
A'B' - большая ось эллипса;
C'D' - малая ось эллипса;
O' - центр большой дуги;
1' - центр малой дуги;
R=O'D' - радиус большой дуги;
r=1'A' - радиус малой дуги;
2' - точка сопряжения

Для построения овала, изображающего окружность в плоскостях, параллельных xOz,строят большую и малую оси и вспомогательную окружность, диаметром 0,2d (рис. 12.14). Точка 4' - центр большой дуги, R=O'D' - радиус большой дуги. Точка 1 ' - центр малой дуги, r=1 A' - радиус малой дуги. Затем строят дуги радиусов R и r между точками сопряжения 5'6'7'8'.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 12.14. Построение диметрического овала в плоскости xOz:
A'B' - большая ось эллипса;
C'D' - малая ось эллипса

Графической работы

Прежде чем приступить к выполнению графической работы, необходимо изучить или повторить теоретическую часть курса.

Студент выполняет тот вариант задания, номер которого соответствует сумме двух последних цифр номера зачетной книжки. Например, если номер зачетной книжки студента 788133, то он во всех контрольных работах выполняет шестой вариант задания.

Каждая контрольная работа представляется на рецензию в полном объеме (необходимое число чертежей с пояснительными записками к ним). На каждую контрольную работу преподаватель кафедры составляет рецензию, в которой кратко отмечает достоинства и недостатки работы. Контрольную работу вместе с рецензией возвращают студенту, и она хранится у него до экзамена. Пометки преподавателя должны быть приняты студентом к исполнению. Если работа не зачтена, преподаватель в рецензии указывает, какую часть контрольной работы надо переделать, или выполнить всю контрольную работу вновь. На повторную рецензию следует высылать всю контрольную работу полностью. К выполнению следующей контрольной работы можно приступать, не ожидая ответа на предыдущую. Контрольные работы представляются на рецензию строго в сроки, указанные в учебном графике или определенные преподавателем.

Графические работы выполняются на листах чертежной бумаги формата А3 или А4(ГОСТ 2.301-68, см. табл.П1, рис. П1). Первая страница должна быть оформлена по образцу (см. рис. П2).

При графическом решении задач точность ответа зависит не только от выбора правильного пути ее решения, но и от точности выполнения геометрических построений, поэтому при выполнении графических работ необходимо пользоваться чертежными инструментами. Все основные и вспомогательные построения должны быть сохранены, все точки и линии на чертеже - обозначены, при этом обозначения следует делать в процессе решения.

Все надписи, буквенные и цифровые обозначения выполняются шрифтом чертежным в соответствии с ГОСТ 2.304-68 (см. рис. П4, П5). Линии видимого контура обводят сплошной толстой основной линией толщиной s=0,8-1mm, линии построений - сплошной тонкой линией толщиной от s/3 до s/2, осевые и центровые линии - штрихпунктирной линией, линии невидимого контура - штриховой в соответствии с ГОСТ 2.303-68 (см. табл. П2). Точки на чертеже вычерчиваются в виде окружностей диаметром 1,5...2мм.
Листы выполненной контрольной работы складывают до формата А4 (см. рис. П3), и высылают в конверте и на рецензию.

Построение линии пересечения треугольных пластин

Задание : Построить линию пересечения треугольных пластинАВСи DEK. Определить натуральную величину треугольника ABC.Данные по вариантам приведены в табл. 14.1.Графическую работу выполнить на листе чертежной бумаги формата А3.

Порядок выполнения работы:

1.    Построить в тонких линиях двухкартинный комплексный чертеж треугольных пластин по заданным координатам вершин(рис. 14.1,а).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.1. Двухкартинный комплексный чертеж пластин:
а - наглядное изображение;б - комплексный чертеж

2.    Пластины представляют собой ограниченные участки плоскостей общего положения α(ABC) и β(DEK) (рис. 14.1,б), следовательно, задача сводится к определению линии их пересечения. Линией пересечения плоскостей является прямая, для однозначного определения которой достаточно двух точек.

Первая точка - точка N(рис. 14.2), определяется как точка пересечения стороны DK треугольника DEK с плоскостью α(ABC) (первая позиционная задача, см.пп.8.8):
•    прямую DK заключить    во    вспомогательную фронтальнопроецирующую плоскость γ(γ2) (см. рис. 14.2);

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.2.Построение первой точки линии пересечения

•    определить линию пересечения а вспомогательной плоскости γ(γ2) и плоскости α(ABC). Линия а строится по двум точкам:
точка 1 = γ(γ2) ×AB;
точка 2 = γ(γ2) ×AC.

•    определить точку пересечения прямых а (а1, а2DK:
N1 =D1K1 × а1;
N2 =N1N2 × D2K2.

Вторую точку линии пересечения - точку M определить аналогично (рис. 14.3).При необходимости полученную линию нужно ограничить в области перекрытия проекций. Соединив полученные точки и N, получить линию пересечения двух треугольных пластин.
Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.3.Построение второй точки линии пересечения

3.    Определить видимость сторон методом конкурирующих точек (см.пп.7),считая пластины непрозрачными (рис. 14.4).

На горизонтальной плоскости конкурирующие точки находятся в точке наложения проекций сторон A1C1 и D1E1. При этом точка 5 принадлежит стороне AC, а точка 6 - стороне DE. Фронтальная проекция точки 6 лежит выше (ее высота больше, чем высота точки 5).Сторона DE видима полностью, а сторона AC невидима между точками, конкурирующими со сторонами DK и DE.Аналогично определить видимость остальных сторон. Сторона EK невидима между точками, конкурирующими со сторонами AB и BC.Сторона DK невидима от точки N до точки, конкурирующей со стороной BC. Сторона BCвидима полностью, а сторона AB невидима от точки Mдо точки, конкурирующей со стороной DE.

На фронтальной плоскости конкурирующие точки находятся в точке наложения проекций прямых A2B2 и D2K2. При этом точка 1 принадлежит прямой AB, а точка 7 - прямой DK. Горизонтальная проекция точки 7 лежит ниже (ее глубина больше, чем глубина точки 1), следовательно, на П2 видима сторона DK до точки N и за пределами общего объема пластин.
Сторона АВ невидима между точками и 1.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.4.Определение видимости

Аналогично определить видимость остальных сторон. Стороны DE, AB и ВС видимы полностью. Сторона EK невидима между точками, конкурирующими со сторонами AB и BC.

4.    Определить натуральную величину плоскости АВС и показать линию MN - линию его пересечения с плоскостью DEK.
Натуральную    величину плоскости АВС    определить способом плоскопараллельного движения(см. пп.11.2). Данная задача решается в два этапа: сначала плоскость переводится из общего положения в проецирующее, а затем - в положение плоскости уровня.
Сначала выполняется плоскопараллельное движение плоскости α(ABC) относительно плоскости проекций П1 (рис. 14.5):
•    продлить линию MN до пересечения со стороной AC и получить линию ML;
•    через точку Cпровести горизонталь h (h1,h2 )в плоскости ABC;
•    горизонтальную проекцию h/1 вычертить без изменения на свободном поле чертежа, расположив ее так, как требуется для решения задачи, а именно чтобы она стала проецирующей прямой:
Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

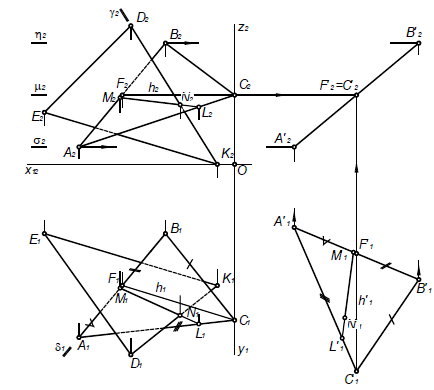

Рис. 14.5.Преобразование плоскости α(ABC) общего положения в положение проецирующей плоскости

•    построить новую горизонтальную проекцию плоскости α/1(A/1B/1C/1), конгруэнтную горизонтальной проекции α1(A1B1C1), показав на ней линию пересечения MN:

|A/1B/1| = |A1B1|;    |A/1C/1| = |A1C1|; |B/1C/1| = |B1C1|;
Аксонометрическое черчение - примеры с решением заданий и выполнением задачA/1B /1C/1=Аксонометрическое черчение - примеры с решением заданий и выполнением задачA1B1C1; Аксонометрическое черчение - примеры с решением заданий и выполнением задачB/1A/1C/1=Аксонометрическое черчение - примеры с решением заданий и выполнением задачB1A1C1; Аксонометрическое черчение - примеры с решением заданий и выполнением задачA/1C/1B/1=Аксонометрическое черчение - примеры с решением заданий и выполнением задачA1C1B1;
|A/1F /1| = |A1F1|; |A/1F /1| = |A1F1|;
|A/1M /1| = |A1M1|; |A/1B /1| = |A1B1|;
|A/1L /1| = |A1L1|; |A/1C/1| = |A1C1|;
|L/1N /1| = |L1N1|; |N/1M /1| = |N1M1|;

•    фронтальные проекции точек A2, B2, C2 перемещаются по прямым -следам плоскостей движения точек σ2, η2 и μ2:
σ2∣∣η2∣∣μ2;    σ2Аксонометрическое черчение - примеры с решением заданий и выполнением задачA 1A2;

•    определить новую фронтальную проекцию плоскости α'2(A/2B /2C/2по линиям связи на основании новой горизонтальной проекции плоскости α'1(A/1B /1C/1);

Вторым плоскопараллельным движением, но уже относительно плоскости проекций П2, плоскость α(ABC) преобразуется в горизонтальную плоскость уровня (рис. 14.6):
• построить новую фронтальную проекцию плоскости α//2(A//2B//2C//2 в виде горизонтального отрезка на свободном поле чертежа, для которого |C//2A//2| = |C/2A/2| и |A//2B//2|= |A/2B/2|
Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.6. Преобразование плоскости α(ABC) общего положения в положение плоскости уровня

•    горизонтальные проекции точек A/1, B /1,C/1 перемещаются по прямым - следам плоскостей движения точек λ1, v1 и φ1:
λ1∣∣v1∣∣φ1;    λ1Аксонометрическое черчение - примеры с решением заданий и выполнением задачA//1A//2;
•    определить новую горизонтальную проекцию плоскости α//1(A//1B//1C//1 ) по линиям связи на основании новой фронтальной проекции плоскости α//2(A//2B//2C//2 ).
Полученная горизонтальная проекция плоскости α//1(A//1B//1C//1 ) определяет ее натуральную величину: ∆ A//1B//1C//1|ABC|.
5.    Обвести в соответствии с типами линий, оформить работу. Пример выполнения графической работы приведен на рис. 14.7.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.7. Пример выполнения графической работы 1

Таблица 14.1 Задания для графической работы 1 (координаты и размеры, мм)

№ вар.

Xa

Уа

Za

Xb

Ув

Zb

Xc

Ус

Zc

Xd

yD

Zd

Xe

Уе

Ze

Xk

Ук

zκ

1

117

90

9

52

25

79

0

83

48

68

110

85

135

19

36

14

52

0

2

120

90

10

50

25

80

0

85

50

70

110

85

135

20

35

15

50

0

3

115

90

10

52

25

80

0

80

45

64

105

80

130

18

35

12

50

0

4

120

92

10

50

20

75

0

80

46

70

115

85

135

20

32

10

50

0

5

117

9

90

52

79

25

0

48

83

68

85

110

135

36

19

14

0

52

6

115

7

85

50

80

25

0

50

85

70

85

110

135

20

20

15

0

50

7

120

10

90

48

82

20

0

52

82

65

80

110

130

38

20

15

0

52

8

116

8

88

50

78

25

0

46

80

70

85

108

135

36

20

15

0

52

9

115

10

92

50

80

25

0

50

85

70

85

110

135

35

20

15

0

50

10

18

10

90

83

79

25

135

48

82

67

85

110

0

36

19

121

0

52

11

20

12

92

85

89

25

135

50

85

70

85

110

0

35

20

120

0

52

12

15

10

85

80

80

20

130

50

80

70

80

108

0

35

20

120

0

50

13

16

12

88

85

80

25

130

50

80

75

85

110

0

30

15

120

0

50

14

18

12

85

85

80

25

135

50

80

70

85

110

0

35

20

120

0

50

15

18

90

10

83

25

79

135

83

48

67

110

85

0

19

36

121

52

0

16

18

40

75

83

117

6

135

47

38

67

20

0

0

111

48

121

78

86

17

18

75

40

83

6

107

135

38

47

67

0

20

0

48

111

121

86

78

18

117

75

40

52

6

107

0

38

47

135

0

20

86

48

111

15

68

78

Проекции пирамиды

Задание: Построить проекции пирамиды, основанием которой является треугольник ABC, а ребро SA определяет высоту H пирамиды. Данные по вариантам приведены в табл. 14.2.

Порядок выполнения работы:
6.    Построить оси координат. По координатам вершин построить основание пирамиды ABC в тонких линиях (рис. 14.8).
Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.8. Построение основания пирамиды

7. В плоскости основания построить горизонталь h(h1h2)и фронталь Аксонометрическое черчение - примеры с решением заданий и выполнением задач (рис. 14.9).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.9. Построение фронтали и горизонтали в плоскости основания

8. Высота пирамиды является перпендикуляром, проведенным из точки A к основанию пирамиды (см. пп. 10.3). Горизонтальную проекцию высоты пирамиды провести из точки A1 перпендикулярно горизонтальной проекции горизонтали плоскости h1, а фронтальную проекцию - из точки A2 перпендикулярно фронтальной проекции фронтали плоскости Аксонометрическое черчение - примеры с решением заданий и выполнением задач (рис. 14.10).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.10 Построение высоты пирамиды

9. Определить натуральную величину высоты пирамиды (рис. 14.11).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.11. Определение натуральной величины высоты пирамиды

Поскольку высота пирамиды является прямой общего положения, то способом вращения вокруг проецирующей прямой поворачиваем ее до положения линии уровня. Для этого на проекции перпендикуляра взять произвольную точку M. Прямую AM повернуть вокруг горизонтально-проецирующей прямой iдо положения фронтали:

A1M1' ||х12; M2M2'Аксонометрическое черчение - примеры с решением заданий и выполнением задачM1M2.

На прямой A2M2отложить натуральную величину высоту пирамиды |A2S2'|=85мм. Выполнить обратные преобразования и получить вершину пирамиды точку S.

10.    Построить ребра пирамиды и определить видимость способом конкурирующих точек (рис. 14.12).
На П1 в качестве конкурирующих точек выбраны точки 1 и 2: 1 ∈(AC), 2∈(SB). Фронтальная проекция точки 2 расположена выше (z2>z1), поэтому ребро SB будет видимо, а ребро AC невидимо. Ребра SA, AB и BC будут также видимы.
Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.12. Определение видимости

На П2 в качестве конкурирующих точек выбраны точки 3 и 4: 3 ∈ (AB), 4(SC) . Горизонтальная проекция точки 4 расположена ниже (y4>y3), поэтому ребро SC будет видимо, а ребро AB невидимо. Ребра SA, SB и BC будут также видимы.

11.    Обвести в соответствии с типами линий, оформить работу. Пример выполнения графической работы приведен на рис. 14.13.
Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.13. Пример выполнения графической работы 2

Таблица 14.2 Задания для графической работы 2 (координаты и размеры, мм)

№ варианта

Xa

Уа

Za

Xb

Ув

Zb

Xc

Ус

Zc

H

1

117

90

9

52

25

79

0

83

48

85

2

120

90

10

50

25

80

0

85

50

85

3

115

90

10

52

25

80

0

80

45

85

4

120

92

10

50

20

75

0

80

46

85

5

117

9

90

52

79

25

0

48

83

85

6

115

7

85

50

80

25

0

50

85

85

7

120

10

90

48

82

20

0

52

82

85

8

116

8

88

50

78

25

0

46

80

85

9

115

10

92

50

80

25

0

50

85

85

10

18

10

90

83

79

25

135

48

83

85

11

20

12

92

85

80

25

135

50

85

85

12

15

10

85

80

80

20

130

50

80

85

13

16

12

88

85

80

25

130

50

80

80

14

18

12

85

85

80

25

135

50

80

80

15

18

90

10

83

25

79

135

83

48

80

16

18

40

75

83

117

6

135

47

38

80

17

18

75

40

83

6

107

135

38

47

80

18

117

75

40

52

6

107

0

38

47

80

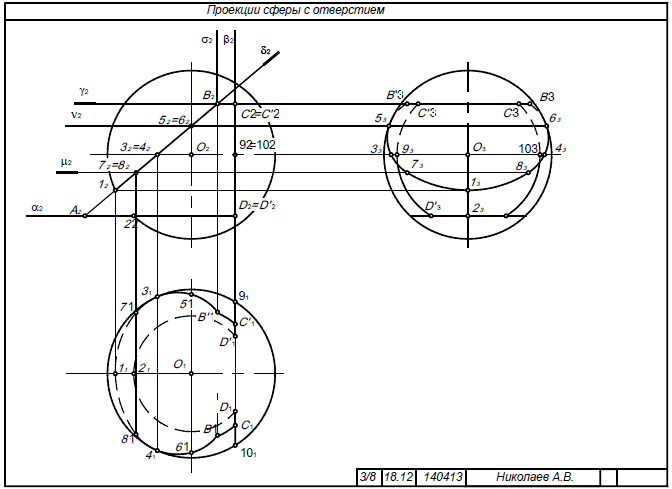

Проекции сферы с отверстием

Задание: Построить три проекции поверхности сферы со сквозным отверстием. Графическая работа выполняется на листе чертежной бумаги формата А3 (см. рис. П1).

Отверстие в поверхности сферы (рис. 14.14) выполнено четырьмя проецирующими плоскостями. Фронтальная проекция отверстия задана, необходимо построить горизонтальную и профильную проекции.
Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.14. Сфера с отверстием

Порядок выполнения работы:
1.    По заданным размерам построить в тонких линиях трехкартинный комплексный чертеж поверхности сферы и фронтальную проекцию отверстия.
2.    Определить недостающие проекции точки А и опорные точки 1 и 2 (рис. 14.15).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.15. Определение опорных точек

3.    Построить следы секущих плоскостей (см. рис. 14.15). Построить проекции сечений сферы каждой плоскостью. Все сечения представляют собой окружности, которые проецируются на разные плоскости проекций в виде окружностей, отрезков или эллипсов:

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.16. Построение сечений

•    Сечение поверхности сферы плоскостью α(α2) представляет собой окружность, которая проецируется на фронтальную и профильную плоскости проекций в виде отрезков, а на горизонтальную - в виде окружности l(l1,l2) с центром в точке О(О12) радиусом r. Граница отверстия определится дугой DD’ (рис. 14.16).
•    Сечение поверхности сферы плоскостью β(β2) представляет собой окружность, которая проецируется на фронтальную и горизонтальную плоскости проекций в виде отрезков, а напрофильную - в виде окружностиm(m1,m2) с центром в точке О(О12) радиусом r´. Граница отверстия определится дугами CD иC’D’(см. рис. 14.16).
•    Построение сечения поверхности сферы плоскостью γ(γ2аналогично сечению плоскостью α(α2). Граница отверстия определится дугами BC и В’С’ (см. рис. 14.16).
•    Сечение поверхности сферы плоскостью δ(δ2) представляет собой окружность, которая проецируется на фронтальную плоскость проекций в виде отрезка, а напрофильнуюи горизонтальную - в виде эллипсов. Граница отверстия определится дугами эллипсов CD иC’D’(рис. 14.17).
Аксонометрическое черчение - примеры с решением заданий и выполнением задач
Рис. 14.17. Построение эллипса

4.    Определить видимость (рис. 14.18).На фронтальной проекции видны все границы отверстия. На горизонтальной проекции видна часть границы отверстия, расположенная выше точек 3 и 4. На профильной - правее точек 5 и 6.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.18. Определение видимости

5.    Выполнить обводку. Образец выполнения графической работы представлен на рис. 14.19.

Таблица 14.3 Задания для графической работы 3 (координаты и размеры, мм)

№ вар.

Xo

yo

Zo

Xa

Уа

Za

Xb

Ув

Zb

Xc

Ус

Zc

Xd

yD

Zd

R

1

70

58

62

118

35

56

95

45

95

45

35

46

2

70

60

60

118

35

56

95

44

95

44

35

46

3

70

60

58

120

35

58

95

44

95

44

35

18

4

70

60

58

120

36

56

94

42

94

42

36

48

5

69

58

60

116

36

58

94

45

94

45

36

47

6

72

60

58

116

36

60

92

42

92

42

36

47

7

72

58

60

120

34

60

92

42

92

42

34

48

8

72

58

58

122

34

60

90

40

90

40

34

45

9

74

62

60

122

34

55

90

40

90/

40

34

45

10

69

58

60

20

36

81

94

94

94

94

36

47

11

74

62

58

20

36

80

92

94

92

94

36

47

12

72

62

62

20

35

80

92

92

92

92

36

48

13

72

60

62

22

35

82

90

92

90

92

35

48

14

70

60

60

18

35

82

90

90

90

90

35

48

15

70

60

58

18

34

82

94

92

94

90

34

50

16

72

62

58

20

34

84

94

96

94

96

34

60

17

70

62

60

18

32

84

90

96

90

96

32

50

18

68

60

60

20

32

86

92

95

92

95

32

50

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.19. Пример выполнения графической работы 3

Сечение комбинированной поверхности проецирующей плоскостью

Задание: Построить сечение комбинированной поверхности вращения плоскостью фронтально-проецирующей плоскостью α(α2). Графическая работа выполняется на листе чертежной бумаги формата А4 (см. рис. П1).
Комбинированная поверхность состоит из полусферы и конуса (рис. 14.20). В сечении полусферы получается дуга окружности, а в сечении конуса -часть эллипса (см. пп. 8.16).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.20. Сечение поверхности плоскостью

Порядок выполнения работы:

1.    Построить в тонких линиях двухкартинный комплексный чертеж поверхности и след секущей плоскости.

2.    Определить опорные точки (рис. 14.21):
Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.21. Определение опорных точек

•    1 - точка пересечения плоскости α(α2) с очерковой образующей полусферы;
•    2 и 3 - точки пересечения плоскостиα(α2) с плоскостью нижнего основания полусферы;
•    4 и 5 - точки пересечения плоскости α(α2) с плоскостью верхнего основания конуса;
•    6 и 7 - точки пересечения плоскости α(α2) с плоскостью нижнего основания конуса;
•    точки 8 и 9, лежащие на образующих, проекции которых совпадают с осью конуса также являются опорными. Эти точки строятся при помощи вспомогательной плоскости уровня γ(γ2), которая рассекает поверхность конуса по линии n,
n = Фк Аксонометрическое черчение - примеры с решением заданий и выполнением задач γ(γ2), 12 = γ2; n - окружность радиуса r,
а плоскость α(α2) - по фронтально-проецирующей прямой p:
p = α(α2)Аксонометрическое черчение - примеры с решением заданий и выполнением задач γ(γ2); p Аксонометрическое черчение - примеры с решением заданий и выполнением задач П2; n × p = 4, 5.
3.    Определить промежуточные точки (рис 14.22). Для этого провести вспомогательную плоскость уровня δ(δ2) между опорными точками.
Аксонометрическое черчение - примеры с решением заданий и выполнением задач

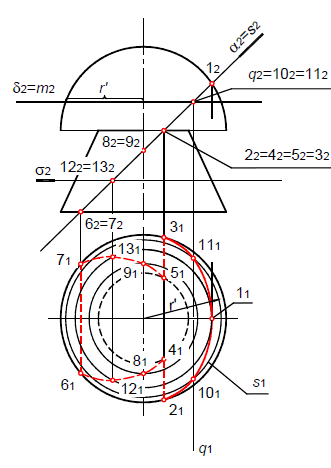

Рис. 14.22. Определение промежуточных точек и видимости

Эта плоскость рассекает поверхность сферы по линии m:

m = Фк Аксонометрическое черчение - примеры с решением заданий и выполнением задач γ(γ2); l22 ;m - окружность радиуса r',

а плоскость α(α2) - по фронтально-проецирующей прямой q:

q= α(α2) Аксонометрическое черчение - примеры с решением заданий и выполнением задач γ(γ2); qАксонометрическое черчение - примеры с решением заданий и выполнением задачП2; m× q= 10, 11.
Точки 12 и 13 определить аналогично, с помощью вспомогательной плоскости σ(σ2). Полученные точки соединить плавной лекальной кривой s.

4.    Определить видимость линии пересечения s относительно поверхности (см. рис. 14.22). В данном случае видимость определяется только на горизонтальной плоскости проекций. Границей видимости является основание полусферы, таким образом, видимы только точки 1, 2, 3, 10 и 11, лежащие на поверхности полусферы. Точки 2 и 3 - точки смены
видимости.
5.    Определить натуральную величину плоскостей проекций (см. пп. 11.1).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.23. Определение натуральной величины сечения

В данном случае выполняется замена горизонтальной плоскости проекций П1 на плоскость П4(рис. 14.23). Плоскость П4 выбирается так, чтобы в системе плоскостей П14 плоскость азаняла положение плоскости уровня:
•    Провести ось х 14 параллельно фронтальному следу плоскости;
•    Построить вспомогательные точки A, B, C, D и Е на оси симметрии сечения;
•    Провести линию связи A2A4 перпендикулярно оси х14 и отложить на ней расстояние yA от оси х14;
•    Точки 6 и 7 лежат на линии связи A2A4. Для построения точки 6 отложить по линии связи A2Aрасстояние y6 от оси х14;
•    Аналогично построить точки 14, 124, 84, 44,24, 104;
•    Точки 74, 134, 94, 54, 44, 114 строятся симметрично относительно оси сечения;
• Соединить полученные точки плавной лекальной кривой.
6. Нанести штриховку сплошными тонкими линиями под углом 45°. Если какие-либо линии сечения наклонены под углом, близким к 45° допускается наносить штриховку под углом 30° или 60°. Пример выполнения графической работы приведен на рис. 14.24.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.24. Пример выполнения графической работы 4

Таблица 14.4 Задания для графической работы 4 (координаты и размеры, мм)

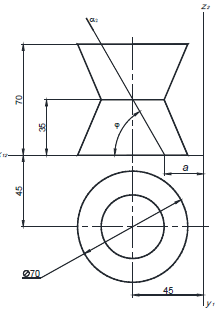

Аксонометрическое черчение - примеры с решением заданий и выполнением задач Вариант 1: a=20; φ=60° Вариант 2: a=15; φ=45° Вариант 3: a=35; φ=60°
Аксонометрическое черчение - примеры с решением заданий и выполнением задач Вариант 4: a=15; φ=60° Вариант 5: a=5; φ=45° Вариант 6: a=35; φ=60°
Аксонометрическое черчение - примеры с решением заданий и выполнением задач Вариант 7: a=20; φ=60° Вариант 8: a=15; φ=45° Вариант 9: a=35; φ=60°
Аксонометрическое черчение - примеры с решением заданий и выполнением задач Вариант 10: a=25; φ=60° Вариант 11: a=30; φ=75° Вариант 12: a=15; φ=45°
Аксонометрическое черчение - примеры с решением заданий и выполнением задач Вариант 13: a=25; φ=60° Вариант 14: a=10; φ=60° Вариант 15: a=5; φ=45°
Аксонометрическое черчение - примеры с решением заданий и выполнением задач Вариант 16: a=20; φ=60° Вариант 17: a=15; φ=45° Вариант 18: a=20; φ=45°

Пересечение поверхностей

Задание: Построить линию пересечения поверхностей прямого кругового конуса и прямого кругового цилиндра (рис. 14.25).Графическая работа выполняется на листе чертежной бумаги формата А4.

В данном примере линия пересечения поверхностей на плоскости П2 совпадает с очерком цилиндра, поэтому фактически остается построить линию пересечения на плоскости П1

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.25. Пересечение поверхностей:
а - наглядное изображение; б - комплексный чертеж

Порядок выполнения работы:
1.    По заданным размерам построить горизонтальную и фронтальную проекции поверхностей в тонких линиях (см. рис. 14.26, б).
2.    Определить опорные точки (рис. 14.26).
Конус и цилиндр имеют общую плоскость симметрии μ(μ1), параллельную плоскости П2. Поэтому точки 1, 5,5 ´u 6 линии пересечения получаются как результат пересечения очерковых образующих конуса и цилиндра.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.26. Определение опорных точек линии пересечения поверхностей

Также к опорным точкам относятся точки 3 и 3΄ (рис. 14.27). Они являются точками смены видимости линии пересечения на горизонтальной плоскости проекций.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.27. Определение точек смены видимости линии  пересечения поверхностей

Для определения этих точек нужно провести горизонтальную плоскость уровня β(β2). Плоскость β(β2) пересекает цилиндр по образующей - прямойb, а конус - по окружности n, радиусом r:

b(b1 ,b2)=Фц ∩β(β2); n(n1 ,n2)=Фк∩β(β2).

Построив горизонтальные проекции прямой bи окружностиn, определить точки их пересечения 3 и 3':
31, 3'1=b1×n1;32, 3'2=31322.

3.    Промежуточные точки линии пересечения также определяют с помощью горизонтальных плоскостей уровня.
Фронтальные плоскости уровня пересекают поверхность прямого кругового конуса по гиперболам, следовательно, для решения данной задачи нужно применить горизонтальные плоскости уровня, которые рассекают обе поверхности по простым линиям: конус - по окружностям, а цилиндр - по
прямым линиям.

Более подробно разберем построение точек 2 и 2' (рис. 14.28).Для их определения надо пересечь обе поверхности вспомогательной горизонтальной плоскостью уровня α(α2). Плоскость α(α2пересекает конус по окружности m радиусом r´, а цилиндр - по прямой a:

m(m1, m2κα(α2);a(a1, a2цα(α2).

Построив горизонтальные проекции прямой а и окружности m, определить точки их пересечения C и C':
21, 2'1= a1×m1;    21, 2'1=2122 α2.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.28. Определение промежуточных точек линии  пересечения поверхностей

Аналогичным образом определяют точки 4 и 4/, формирующие линию пересечения (см. рис. 14.28). Они получены с помощью горизонтальной плоскости уровня γ(γ2)

Количество вспомогательных плоскостей должно быть достаточным для определения характера линии пересечения. Пределы этих плоскостей по высоте определяют высшая и низшая опорные точки линии пересечения поверхностей.

4. Последовательно соединить одноименные проекции полученных точек тонкой плавной лекальной кривой, причем полученная линия не должна выходить за пределы области перекрытия проекций данных поверхностей (рис. 14.29).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.29. Получение линии пересечения поверхностей

5.    Определить видимость линии пересечения поверхностей и их очерковых образующих (рис. 14.30).
На горизонтальной плоскости проекций видимость линии пересечения определяется по поверхности цилиндра. Видимы будут те точки линии пересечения, которые на П2 расположены выше плоскости β2 - точки 1, 2,2', 3 и 3'. Точки 3 и За являются точками смены видимости линии пересечения на П1 Очерковая образующая цилиндра будет невидима между точками 3 и 3'. Поскольку основание конуса расположено ниже цилиндра, оно будет невидимо под проекцией цилиндра.

На фронтальной плоскости проекций видимы будут те точки линии пересечения, которые лежат перед плоскостью симметрии μ(μι) - точки 1,2, 3,4, 5 и 6.Образующая конуса будет невидима между точками 1 и 6, т.к. она находится внутри цилиндра. Очерковая образующая цилиндра видима полностью.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.30. Определение видимости линии пересечения поверхностей

6. Обвести в соответствии с типами линий, оформить работу. Пример выполнения графической работы приведен на рис. 14.31.

Таблица 14.5 Задания для графической работы 5 (координаты и размеры, мм)

№вар.

Xk

Ук

Zk

R

h

Xe

УЕ

Ze

Ri

1

80

70

0

45

100

50

70

32

35

2

80

70

0

45

100

50

70

32

30

3

80

72

0

45

100

53

72

32

32

4

80

72

0

45

100

60

72

35

35

5

70

70

0

44

102

50

70

32

32

6

75

70

0

45

98

65

70

35

35

7

75

70

0

45

98

70

70

35

35

8

75

72

0

45

98

75

72

35

35

9

75

72

0

43

98

80

72

35

35

10

75

75

0

44

102

50

75

35

35

11

80

75

0

43

102

85

75

36

36

12

80

75

0

43

102

85

75

40

35

13

80

75

0

42

102

80

75

40

35

14

80

70

0

42

102

80

70

40

32

15

80

70

0

42

100

75

70

40

32

16

70

72

0

43

100

75

72

42

32

17

70

72

0

44

100

70

72

40

32

18

70

74

0

44

100

70

74

36

32

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Рис. 14.30.  Пример выполнения графической работы

Аксонометрические чертежи

Аксонометрические чертежи применяют, в основном, для усиления наглядности изображаемого на комплексном чертеже объекта.

Для построения аксонометрического чертежа в пространстве выбирается некоторая ортогональная система Oxyz (натуральная система) и объект Ф, жестко с ней связанный. На каждой из осей координат откладывается единичный отрезок: Аксонометрическое черчение - примеры с решением заданий и выполнением задач (рисунок 9.1).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Расстояния каждой точки объекта до координатных плоскостей, измеренные единичным отрезком е, дают три числа (натуральные координаты точки), которые определяют ее положение относительно данной системы координат.

Объект вместе с системой отнесения проецируется параллельно на плоскость П'— аксонометрическую (картинную) плоскость проекций.

Проекции всех геометрических элементов на плоскость П' получили название аксонометрических.

В зависимости от способа проецирования (центрального, параллельного или прямоугольного) получают различные виды аксонометрических проекций: центральную, параллельную косоугольную или прямоугольную аксонометрии.

Аксонометрические проекции геометрических элементов на координатные плоскости называют вторичными проекциями.

Аксонометрическую координатную ломаную можно построить, если даны аксонометрическая проекция точки и одна из ее вторичных проекций.

В процессе построения аксонометрических чертежей возникает на вопрос: «Каким образом следует задавать на картинной плоскости аксонометрические оси и аксонометрические масштабные единицы? »

Ответ на него дает основная теорема параллельной аксонометрии (теорема Польке), которая утверждает следующее.

В косоугольной аксонометрии аксонометрические оси на плоскости чертежа и единичные отрезки на них могут быть выбраны совершенно произвольно.

Это означает, что, задав на картинной плоскости три проходящие через одну точку несовпадающие прямые Аксонометрическое черчение - примеры с решением заданий и выполнением задач’ и отложив на них три отрезка произвольной длины (отличной от нуля), можно утверждать, что данная фигура может рассматриваться как параллельная проекция трех взаимноперпендикулярных осей координат Oxyz с отложенными на них соответственно равными единичными отрезками Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Из теоремы следует, что аксонометрическая система в общем случае определяется пятью независимыми параметрами: тремя аксонометрическими единичными отрезками и двумя углами между аксонометрическими осями.

В зависимости от соотношений между аксонометрическими единичными отрезками параллельные аксонометрические проекции классифицируют как триметрические Аксонометрическое черчение - примеры с решением заданий и выполнением задач диметрические Аксонометрическое черчение - примеры с решением заданий и выполнением задач и изометрические проекцииАксонометрическое черчение - примеры с решением заданий и выполнением задач

Для большего удобства построений в аксонометрии вводится понятие показателей искажения. Показатель искажения для отрезка данного направления определяют как отношение величины аксонометрической проекции отрезка к его натуральной величине.

Для построения аксонометрической проекции фигуры достаточно знать три показателя искажения вдоль координатных осей. Показатели искажения по осям обозначают буквами Аксонометрическое черчение - примеры с решением заданий и выполнением задач Их определяют также, Аксонометрическое черчение - примеры с решением заданий и выполнением задачАксонометрическое черчение - примеры с решением заданий и выполнением задач

Прямоугольная аксонометрия

Аксонометрическая проекция, полученная при прямоугольном проецировании, называется прямоугольной или ортогональной аксонометрией. В прямоугольной аксонометрии теорема Польке не имеет места.

Для прямоугольной аксонометрии характерно следующее (рисунок 9.2):

  • а)    в прямоугольной аксонометрии высоты треугольника следов лежат на аксонометрических осях ;
  • б)    треугольник следов всегда остроугольный;
  • в)    три выходящие из одной точки (на плоскости) вектора могут быть приняты за оси прямоугольной аксонометрии  только в том случае, если они образуют между собой тупые углы;
  • г)    сумма квадратов показателей искажения равна двум:Аксонометрическое черчение - примеры с решением заданий и выполнением задач

В прямоугольной аксонометрии аксонометрические оси являются биссектрисами углов треугольника, cmopоны которого пропорциональны квадратам показателей искажения.

Прямоугольная аксонометрия определяется двумя параметрами: двумя показателями искажения или двумя углами между аксонометрическими осями.

Рисунок 9.2 - Свойства прямоугольной аксонометрии
Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Практические аксонометрии

При практическом построении аксонометрических чертежей возникает необходимость в определении длины аксонометрических координатных отрезков по их натуральным координатам.

С целью сокращения вычислительной работы путем подбора некоторого множителя т можно один из показателей привести к единице и пересчитать остальные два. В отличие от точных показателей искажения новые показатели называют приведенными, а подобранный множитель — коэффициентом приведения.

Обозначают приведенные __    у. показатели искажения прописными буквами U, V и W} причем

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрическое черчение - примеры с решением заданий и выполнением задачРисунок 9.3 - Прямоугольная изометрия

Изображение при этом изменяется подобно в масштабе m: 1. Такая аксонеметрическая проекция называется практической или приведенной.

Для практических аксонометрических систем углы между осями и показатели искажения зафиксированы в общесоюзных государственных стандартах (приложение к ГОСТ 2.317- 69) и эти виды проекций называют стандартными.

Прямоугольная изометрическая проекция. Из равенства углов наклона координатных осей к картинной плоскости следует, что Аксонометрическое черчение - примеры с решением заданий и выполнением задачаксонометрические оси образуют между собой углы, равные 120°. Из Аксонометрическое черчение - примеры с решением заданий и выполнением задачследует, что u=v=w=0,82.

Для упрощения построений пользуются практической (приведенной) изометрией. Приведенные показатели искажения u=V=W = 1. В этом случае на аксонометрических осях откладывают натуральные координатные отрезки. Коэффициент приведения m = 1/0,82 = 1,22. Следовательно, в приведенной прямоугольной изометрии изображение увеличено в 1,22 раза.

В отличие от косоугольных изометрий, прямоугольная изометрия только одна.

В силу свойства прямоугольной изометрии все эллипсы, служащие проекциями окружностей, расположенных в плоскостях, параллельных координатным плоскостям, имеют одинаковую форму. В точной изометрии (для всех эллипсов) большая ось равна диаметру, малая Аксонометрическое черчение - примеры с решением заданий и выполнением задач 0,58 диаметра. Для приведенной изометрии соответственно 1,22 и 0,71 диаметра. Малая ось параллельна проекции нормали к соответствующей плоскости. На рисунке 9.3 изображены проекции трех окружностей.

В прямоугольной диметрии две координатные оси (обычно Oz и Оу) наклонены под одинаковыми углами к картинной плоскости, а третья ось направлена так, что показатель искажения вдоль нее вдвое меньше. Например, v=w и u=v/2.

Косоугольных диметрических систем с заданным соотношением показателей искажения существует бесчисленное множество; прямоугольная диметрия — только одна.

Наибольшее распространение получила приведенная диметрия (рисунок 9.4), у нее коэффициенты искажения соответственно равны Аксонометрическое черчение - примеры с решением заданий и выполнением задач0,94 и Аксонометрическое черчение - примеры с решением заданий и выполнением задач=0,4 7.

Для получения практической (стандартной) диметрии показатели искажения v и W приравниваются к единице, полагая (m = 1/0,94=1,06) V=W=1 и U=0,5. Масштаб практической диметрии Ml,06:1.
Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Величина малой оси эллипсов, расположенных в плоскостях Оху и Oxz, равна 1/3 от диаметра окружности, величина большой оси - диаметр. В стандартной диметрии соответственно 0,35 и 1,06 диаметра (рисунок 9.4).

Для эллипса, расположенного в плоскости Oyz, малая ось равна 0,94 диаметра.

Иногда, при решении практических задач, возникает необходимость построения аксонометрического чертежа, в котором одна из координатных плоскостей была бы параллельна картинной плоскости. Это возможно только в случае использования косоугольного проецирования.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Наиболее распространена косоугольная фронтальная диметрия, в которой плоскость xOz параллельна картинной плоскости. На такой проекции аксонометрические осиАксонометрическое черчение - примеры с решением заданий и выполнением задачвзаимно перпендикулярны и показатели искажения по ним равны единице и u=w=1. Направление оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач и показатель искажения v могут быть выбраны произвольно

ГОСТ рекомендует направление оси Аксонометрическое черчение - примеры с решением заданий и выполнением задач выбирать по биссектрисе угла xOz, принимая v = 0,5. Этот вид проекции называют еще кабинетной проекцией (рисунок 9.5).

В различных отраслях практической деятельности применяются и другие виды косоугольных проекций, например, кавальерная (косоугольная изометрическая фронтальная проекция), военная перспектива (горизонтальная изометрическая проекция рисунок 9.6) и др.
Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Объясняю:

Прямоугольные проекции предмета на взаимно перпендикулярные плоскости проекций по методу Г. Монжа позволяют точно передать на чертеже форму предмета и его размеры, просты в построении, но не обладают наглядностью. Создание в уме по комплексному чертежу пространственного образа изображенного предмета требует навыков аналитического мышления и наличия пространственного воображения, т. е. достаточно развитого пространственного мышления.

Для наглядного изображения предмета существуют проекции, которые называют аксонометрическими проекциями, или аксонометриями (в переводе с древнегреческого – осеизмерение).

Аксонометрическая проекция – это параллельная проекция предмета вместе с системой прямоугольных координат, к которым этот предмет отнесен в пространстве, на некоторую плоскость аксонометрических проекций (рис. 10.1).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Чтобы обеспечить наглядность предмета по одному изображению на одной аксонометрической плоскости, направление проецирования (направление проецирующих лучей) не должно быть параллельным координатным плоскостям проекций xOy, xOz и zOy, относительно которых выполняются проекции предмета на чертеже.

Систему прямоугольных координат Oxyz, к которой предмет относят в пространстве для построения его аксонометрии, выбирают обычно так, чтобы оси x, y и z этой системы совпадали с натуральной системой координатных осей чертежа.

Аксонометрические проекции как проекции параллельные имеют некоторые свойства параллельных проекций:

  • – аксонометрическая проекция отрезка прямой также является прямой;
  • – если отрезки прямых параллельны на предмете, они также параллельны на его аксонометрической проекции;
  • – аксонометрической проекцией окружности на аксонометрии в общем случае является эллипс.

На рис. 10.1 показана схема проецирования точки А, построенной на чертеже в системе натуральных прямоугольных координат Оxyz и отнесенную к этим же координатам, на некоторую плоскость аксонометрических проекций α по направлению проецирования S.

Положение точки А определяется в этой системе пространственной координатной ломаной O-Ax-A'-A, отрезки которой соответствуют координатам x, y и z точки А. На взятой произвольно плоскости аксонометрических проекций α получены три прямые xα, yα и zα, выходящие из одной точки Oα, которые называются аксонометрическими осями и являются проекциями пространственных координатных осей x, y и z, к которым отнесена точка А. Полученные углы между аксонометрическими осями зависят от положения аксонометрической плоскости и угла проецирования к этой плоскости. На аксонометрии положение точки Аα определяет плоская координатная ломаная Оα-Аxα-Ao'-Aα, отрезки которой соответствуют аксонометрическим координатам xα, yα и zα аксонометрической проекции точки А(Аα).

Поскольку направление проецирования S не параллельно ни одной из осей системы прямоугольных пространственных координат, то истинные размеры отрезков пространственной координатной ломаной О-Аx-A'-A на аксонометрической проекции искажаются и, следовательно, искажаются размеры любого предмета на его аксонометрическом изображении.

Для определения степени искажения размеров предмета на аксонометрических проекциях введено понятие коэффициентов искажения по аксонометрическим осям.

Если на осях x, y и z системы натуральных прямоугольных координат отложить от точки О равные масштабные отрезки ex = ey = ez, то в системе аксонометрических координатных осей получаются искаженные проекции этих отрезков е, е и e.

Отношения аксонометрических проекций масштабных отрезков к натуральным величинам масштабных отрезков и называются коэффициентами искажения по аксонометрическим осям:

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Расчетные коэффициенты искажения имеют дробные значения, неудобные для выполнения аксонометрических построений (0,82; 0,47 и т. д.).

Для построения на чертежах аксонометрических проекций пользуются так называемыми приведенными коэффициентами искажения, округленными до 1 или 0,5.

Математические (тригонометрические) расчеты величин коэффициентов искажения, углов между аксонометрическими осями, расположение и размеры больших и малых осей эллипсов здесь не рассматриваются (подробнее об этом см. в [12]).

В зависимости от соотношения коэффициентов искажения аксонометрические проекции разделяются на:

  • а) изометрические, у которых все коэффициенты искажения равны, т. е. Kx = Ky = Kz (izos – равный);
  • б) диметрические, у которых два коэффициента равны, т. е. Kx = Kz, а Ky им не равен (di – двойной);
  • в) триметрические, у которых все коэффициенты разные, т. е. Аксонометрическое черчение - примеры с решением заданий и выполнением задач (treis – три).

В зависимости от угла наклона проецирующих лучей к плоскости аксонометрических проекций (угла проецирования), аксонометрические проекции разделяются на:

  • а) прямоугольные – проецирующие лучи перпендикулярны аксонометрической плоскости проекций (угол проецирования равен 90°);
  • б) косоугольные – проецирующие лучи не перпендикулярны аксонометрической плоскости проекций (угол проецирования не равен 90°).

Аксонометрических проекций можно получить бесконечное множество, как может быть бесконечно количество аксонометрических плоскостей проекций и направлений проецирования к ним.

Основная теорема аксонометрических проекций была сформулирована немецким геометром К. Польке: «Любые три отрезка на плоскости, выходящие из одной точки, могут быть приняты за параллельные проекции (то есть аксонометрические проекции) трех равных и взаимно перпендикулярных отрезков (аксонометрических осей) в пространстве».

Г. Шварц, немецкий математик, обобщил теорему К. Польке, доказав, что «любой полный четырехугольник на плоскости всегда является параллельной проекцией некоторого масштабного тетраэдра (пирамиды), имеющего равные и взаимно перпендикулярные ребра» (диагонали четырехугольника можно рассматривать как аксонометрические оси, рис. 10.2). Эту обобщенную теорему и называют теоремой Польке-Шварца.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Стандартные аксонометрии

ГОСТ 2.317–2011 – «Аксонометрические проекции». Математические (тригонометрические) расчеты величин коэффициентов искажения, углов между аксонометрическими осями, расположение и размеры больших и малых осей эллипсов здесь, как указывалось, не рассматриваются (подробнее об этом см. в [12]).

В стандарте даны пять видов аксонометрических проекций:

  1. Прямоугольная изометрия.
  2. Прямоугольная диметрия.
  3. Косоугольная фронтальная диметрия.
  4. Косоугольная фронтальная изометрия.
  5. Косоугольная горизонтальная изометрия.

В курсе начертательной геометрии рассматриваются первых три вида аксонометрических проекций.

Окружности на проекциях предметов проецируются на аксонометрическое изображение предмета в виде эллипсов. Различные графические способы построения четырехцентровых овалов, которыми заменяют эллипсы, окружности которых лежат в плоскостях, параллельных плоскостям проекций V, H и W, рассматриваются в учебниках по черчению и инженерной графике. Эллипсы, окружности которых лежат в плоскостях, непараллельных плоскостям проекций, строятся на аксонометриях в основном по точкам, принадлежащих этим окружностям.

Прямоугольная изометрия

В прямоугольной изометрии аксонометрические оси расположены под равными углами друг к другу (120°).

Для прямоугольных аксонометрий получена расчетная формула по коэффициентам искажения:

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

т. е. сумма квадратов коэффициентов искажения равна двум [12].

В прямоугольной изометрии коэффициенты искажения равны и по приведенной формуле получается, что Kx = Ky = Kz = 0,82. Для построения прямоугольной изометрии пользуются приведенными коэффициентами искажения, округленными до единицы, то есть

Кx = Ky = Kz = 1.

Аксонометрическая плоскость прямоугольной изометрии равнонаклонена ко всем трем плоскостям проекций H, V и W и пересекает эти плоскости проекций по равностороннему треугольнику, который называют треугольником следов. Следовательно, аксонометрические оси прямоугольной изометрии являются высотами, биссектрисами и медианами этого треугольника, а точка Оα их пересечения является точкой начала аксонометрических координат. Как известно из геометрии, углы между высотами равностороннего треугольника равны 120 градусам и соответственно углы между аксонометрическими осями также равны 120°.

На рис. 10.3 показано расположение аксонометрических осей в прямоугольной изометрии (ось «z» всегда располагается вертикально), размеры и расположение больших и малых осей эллипсов и их построение одним из известных способов.

Большие оси АВ всех трех эллипсов равны 1,22d, где d – диаметр окружности, а малые оси EF эллипсов равны 0,71d.

Ориентация больших и малых осей эллипсов относительно аксонометрических осей:

  • – эллипс 1 : аксонометрическая проекция окружности, лежащей на проекциях предмета в плоскости, параллельной плоскости проекций V: большая ось эллипса перпендикулярна аксонометрической оси y, а малая ось совпадает с осью y;
  • – эллипс 2 : аксонометрическая проекция окружности, лежащей на проекциях предмета в плоскости, параллельной плоскости проекций H: большая ось эллипса перпендикулярна аксонометрической оси z, а малая ось совпадает с осью z;
  • – эллипс 3 : аксонометрическая проекция окружности, лежащей на проекциях предмета в плоскости, параллельной плоскости проекций W: большая ось эллипса перпендикулярна аксонометрической оси x, а малая ось совпадает с осью x.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

На рис. 10.3 показан один из способов построения четырех центровых овалов, которыми на чертежах заменяют эллипсы в прямоугольной изометрии.

Графические действия для построения овалов следующие:

  • – провести две концентрические окружности, диаметры которых равны размерам большой и малой оси эллипса с центром в точке O2;
  • – из двух центров в точках 1, лежащих на окружности большой оси, провести две большие дуги радиусами R = 1Е и R = 1F;
  • – из точек 1 провести прямые n через точки 2, лежащие на окружности малой оси;
  • – на пересечении проведенных дуг и прямых n получить точки 3, которые определяют окончание больших дуг;
  • – из двух центров в точках 2 провести две малые дуги радиусами r = 2A и r = 2B до точек 3.

Прямоугольная диметрия

В прямоугольной диметрии коэффициенты искажения по аксонометрическим осям x и z равны между собой, а коэффициент искажения по оси y принят равным их половине. Отсюда по приведенной формуле (1) получены следующие величины коэффициентов искажения по аксонометрическим осям: Kx = Kz = 0,94, а Ky = 0,47. Для построения прямоугольной диметрии пользуются приведенными коэффициентами искажения, округленными и равными: Kx = Kz = 1, а Ky = 0,5.

Аксонометрические оси по математическим расчетам располагаются относительно горизонтальной линии следующим образом: ось z расположена вертикально, ось x – под углом 7°10', ось y – под углом 41°25'.

На рис. 10.4 показано расположение аксонометрических осей и способ графического построения углов между осями, размеры и расположение больших и малых осей эллипсов и способы построения четырех центровых овалов, заменяющих эллипсы на чертеже.

1. Графический способ построения аксонометрических осей на чертеже:

  • – провести горизонтальную линию и вертикальную ось Z и отметить на их пересечении точку O начала координат;
  • – отложить на горизонтальной линии от точки O влево (или вправо) 8 размерных единиц (8 раз по 10 мм) и провести вертикальную линию;
  • – от конечной точки отложить вниз 1 размерную единицу, а вверх 7 размерных единиц;
  • – через конечные точки вертикальных отрезков и точку O провести аксонометрические оси X и Y.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

2. Большие оси АВ всех трех эллипсов равны 1,06d, а величины малых осей EF эллипсов следующие:

  • – малая ось эллипса 1 равна 0,95d;
  • – малые оси эллипсов 2 и 3 равны 0,35d.

Ориентация больших и малых осей эллипсов относительно аксонометрических осей:

  • – эллипс 1 : аксонометрическая проекция окружности, лежащей на проекциях предмета в плоскости, параллельной плоскости проекций V: большая ось эллипса перпендикулярна оси y, а малая ось эллипса совпадает с осью y;
  • – эллипс 2 : проекция окружности, лежащей в плоскости, параллельной плоскости проекций H: большая ось эллипса перпендикулярна оси z, а малая ось совпадает с осью z;
  • – эллипс 3 : проекция окружности, лежащей в плоскости, параллельной плоскости проекций W: большая ось эллипса перпендикулярна оси x, а малая ось совпадает с осью x.

Графические действия для построения овала 1 с центром в точке О1:

  • – отложить на прямой, перпендикулярной оси y, отрезок AB, равный размеру большой оси эллипса Do = 1,06d;
  • – отложить на оси y отрезок EF, равный размеру малой оси эллипса do = 0,95d;
  • – из точки О1 провести окружность d1=0,2d, которая пересечет малую ось эллипса в точках 1 и 1o, а большую ось в точках 2 и 2o;
  • – из полученных точек 1 и 1o провести дуги радиусами R от точки 1 до точки F и от точки 1o до точки E; из точек 2 и 2o провести дуги радиусами r от точки 2o до точки A и от точки 2 до точки B;
  • – дуги проводить до точек сопряжения 3 (построение показано).

Графические действия для построения овала 2 с центром в точке О2:

  • – отложить на горизонтальной прямой, перпендикулярной оси Z, отрезок AB, равный размеру большой оси эллипса 1,06d;
  • – отложить на продолжении оси Z отрезок EF, равный размеру малой оси 0,35d;
  • – отложить на оси y отрезок EF, равный размеру малой оси эллипса do=0,95d;
  • – построить точки 1, отложив от точки О2 вверх и вниз по оси Z отрезки О2-1, равные большой оси эллипса Do = 1,06d;
  • – построить точки 2 на большой оси, отложив от точек А и В отрезки А-2 и В-2, равные 1/4 малой оси эллипса do;
  • – из полученных точек 1 провести две большие дуги радиусом R = Do + 1/2do, а из точек 2 провести две малые дуги радиусом r = 1/4do;
  • – дуги проводить до точек сопряжения "3" (построение показано).

Построение овала 3 выполняется аналогично (большая ось АВАксонометрическое черчение - примеры с решением заданий и выполнением задач x).

Косоугольная (фронтальная) диметрия

В качестве аксонометрической плоскости проекций здесь взята плоскость, параллельная плоскости проекций V. Поэтому на аксонометрии сохраняется угол 90° между аксонометрическими осями x и z, а ось y располагают под углом 45° к горизонтальной прямой.

Приведенные коэффициенты искажения по аксонометрическим осям: по осям x и z: Kx = Kz = 1, а по оси y: Ky = 0,5.

На рис. 10.5 показано расположение аксонометрических осей в косоугольной диметрии, размеры и расположение больших и малых осей эллипсов и графический способ построения овалов.

Окружности на проекциях предмета, лежащие в плоскостях, параллельных плоскости проекций V, проецируются на аксонометрическое изображение в виде окружностей, т. е. не искажаются, так как параллельны плоскости аксонометрических проекций.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Окружности, лежащие в плоскостях, параллельных плоскостям проекций H и W, проецируются на аксонометрическое изображение в виде эллипсов, большие оси AB которых равны 1,07d, а малые оси EF равны 0,33d.

Расположение больших и малых осей эллипсов относительно аксонометрических осей:

  • – эллипс 2: большая ось AB расположена под углом 7º14' к горизонтальной линии и наклонена в сторону аксонометрической оси y; малая ось EF перпендикулярна большой оси эллипса;
  • – эллипс 3: большая ось AB расположена под углом 7º14' к вертикальной линии и наклонена в сторону аксонометрической оси y; малая ось EF перпендикулярна большой оси эллипса.

Графическое построение двух одинаковых овалов 2 и 3, заменяющих эллипсы на чертежах, аналогичны построениям овалов для прямоугольной диметрии.

Примеры построения аксонометрических проекций

На рис. 10.6 показан пример построения аксонометрической проекции правильной треугольной пирамиды со срезом фронтально-проецирующей плоскостью β(βV) в прямоугольной диметрии.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Построение аксонометрии пирамиды выполняется по предлагаемому графическому алгоритму.

1-е действие. Отнести пирамиду к системе прямоугольных координат x, y и z, оси которой параллельны осям натуральной системы координат, но проходят через высоту пирамиды (ось z) и ее основание (оси x и y).

2-е действие. Определить в принятой системе координат на проекциях пирамиды координаты x, y и z отмеченных точек 1, 2, 3, лежащих на ребрах пирамиды, и точек ABC – вершин основания пирамиды.

3-е действие. На свободном поле чертежа провести аксонометрические оси прямоугольной диметрии из произвольной точки О: ось z – вертикально, ось x – под углом 7°10', а ось y – под углом 41°25' к горизонтальной линии (использовать графический способ построения аксонометрических осей).

4-е действие. Построить тонкими линиями аксонометрическую проекцию пирамиды без среза.

4.1. Построить аксонометрическое изображение основания пирамиды AоBоCо по координатным ломаным этих точек (основание лежит в системе осей xOy и называется вторичной проекцией):

  • – точка Aо: координатная ломаная xA – yA;
  • – точка Bо: координатная ломаная xB – yB;
  • – точка Cо: yC.

!!! Координатные отрезки параллельны соответствующим аксонометрическим осям.

4.2. Построить по координате zS на аксонометрической оси z проекцию вершины пирамиды и соединить вершину S с точками основания AоBоCо ребрами, то есть построить аксонометрию пирамиды.

5-е действие. Достроить срез на аксонометрии пирамиды, построив на ребрах пирамиды по координатам x, y и z аксонометрические проекции отмеченных точек 1, 2 и 3 по соответствующим плоским координатным ломанным:

  • – точка 1 на ребре SAо: координатная ломаная – x1-y1-z1;
  • – точка 2 на ребре SCо: y2-z2;
  • – точка 3 на ребре SBо: x3-z3-y3.

6-е действие. Оформить аксонометрию пирамиды, выполнив толстыми линиями ее видимый контур (оставить тонкими линиями полную проекцию пирамиды, невидимые линии и линии построения).

На рис. 10.7 показан пример построения аксонометрической проекции конуса со срезами двумя фронтально-проецирующими плоскостями (в сечении плоскостью α – треугольник со сторонами-образующими, в сечении плоскостью β – эллипс) в прямоугольной изометрии.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Графические действия для построения аксонометрии конуса соответствуют предложенному алгоритму для построения аксонометрии пирамиды:

1-е действие. Отнести конус к такой же системе прямоугольных координат x, y и z (ось z совпадет с высотой конуса, оси x и y проходят по основанию конуса).

2-е действие. Определить координаты x, y и z для точек 1, 2, 3 и 4 на поверхности конуса для построения сечений на его аксонометрии.

3-е действие. На свободном поле чертежа отметить точку О начала аксонометрических координат и провести оси прямоугольной изометрии под углами 120° с вертикальной осью z.

4-е действие. Построить аксонометрическую проекцию конуса без срезов:

4.1. Построить эллипс основания конуса с центром в точке О, большая ось которого перпендикулярна аксонометрической оси Z, так как окружность основания конуса лежит в горизонтальной плоскости (см. графическое построение овала 2 на рис. 10.3).

4.2. Построить вершину конуса точку S на оси z по ее координате zs и провести две касательные к эллипсу через вершину S.

5-е действие. Достроить срезы на аксонометрии конуса, построив аксонометрические проекции отмеченных точек 1, 2, 3 и 4 по соответствующим плоским координатным ломаным:

  • – точка 1: координатная ломаная x1-z1;
  • – точки 2: координатная ломаная x2-y2-z2;
  • – точки 3: координатная ломаная y3-z3;
  • – точки 4: координатная ломаная x4-y4-z4 (лежат на образующих S-5о).

Соединить построенные точки соответствующими линиям (участок эллипса и треугольник).

6-е действие. Оформить чертеж аксонометрии конуса, выполнив толстыми линиями ее видимый контур (оставить тонкими линиями полный контур пирамиды, невидимые линии и линии построения).

На рис. 10.8 показано построение аксонометрической проекции цилиндра с полуцилиндрическим вырезом (их радиусы равны) в прямоугольной изометрии.

В этом частном случае пересечения поверхностей для построения линии пересечения на профильной проекции следует применить теорему Г. Монжа, так как эти две цилиндрические поверхности 2-го порядка равных диаметров описаны вокруг сферы.

Построение аксонометрии выполняется по аналогичному графическому алгоритму:

1-е действие. Отнести цилиндр к системе координатных осей x, y и z: оси x и y провести по нижнему основанию, а ось z – по оси вращения цилиндра.

2-е действие. Обозначить характерные и промежуточные точки 1, 2, 3 и 4 на поверхности цилиндра и определить координаты x, y, z обозначенных точек для построения линии пересечения полуцилиндрического выреза с поверхностью заданного цилиндра (симметричные точки обозначены на одной половине окружности).

3-е действие. На свободном поле чертежа отметить точку О начала аксонометрических координат и провести аксонометрические оси прямоугольной изометрии: ось z – вертикально, а оси x и y – под углами 120° к оси z.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

4-е действие. Построить аксонометрию цилиндра без выреза.

4.1. Построить эллипс нижнего основания цилиндра в точке О, большая ось которого перпендикулярна оси z, так как окружность основания лежит в горизонтальной плоскости.

4.2. Построить точку О1 верхнего основания по координате zО1 и эллипса верхнего основания; соединить эллипсы двумя очерковыми образующими по конечным точкам больших осей эллипсов.

5-е действие. Достроить вырез на аксонометрии цилиндра, построив проекции обозначенных точек 1, 2, 3 и 4 по координатным ломаным (снизу вверх) x – z:

  • точки 1 и 4 → x1(x4) – z1(z4);
  • точки 2 → x2 – z2 (четыре точки);
  • точки 3 → z3 (две точки);
  • точки К (на очерковых образующих; см. построения на горизонтальных проекциях) → xК – zК;
  • построенные точки соединить:
  • – одна плоская кривая проецируется на аксонометрию в виде эллипса;
  • – вторая плоская кривая проецируется в прямую линию (запомните!).

6-е действие. Соедините построенные точки соответствующими линиями – отрезками образующих и участками эллипсов.

7-е действие. Оформить аксонометрию цилиндра, выполнив толстыми линиями ее видимый контур (оставить тонкими линиями полный контур цилиндра, невидимые линии и линии построения).

На рис. 10.9 показан пример построения шара со срезами в прямоугольной изометрии.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Напомним, что сечением поверхности шара любой плоскостью является окружность. Но на чертеже окружности проецируются в эллипсы. В примере срезы выполнены профильной плоскостью α(αV), горизонтальной плоскостью β(βV) и фронтально-проецирующей плоскостью γ(γV). Следовательно, на аксонометрическом изображении шара:

  • эллипс окружности Øα, лежащий в профильной плоскости;
  • эллипс окружности Øβ, лежащий в горизонтальной плоскости;
  • эллипс как проекцию окружности, лежащий в плоскости γ, по обозначенным точкам.

Аксонометрическим изображением шара в прямоугольной изометрии является окружность с диаметром, равным 1,22d, где d – диаметр шара.

Графический алгоритм для построения аксонометрии шара следующий:

1-е действие. Отнести шар к системе координат x, y, z, проходящих через его центр (точка О).

2-е действие. Обозначить характерные точки 1, 2, 3, 4, 5 и 6 на поверхности шара и определить координаты обозначенных точек для построения срезов на аксонометрии.

3-е действие. На свободном поле чертежа отметить точку О начала аксонометрических координат и провести аксонометрические оси прямоугольной изометрии.

4-е действие. Построить аксонометрию шара без срезов – провести окружность диаметром 1,22d.

5-е действие. Достроить срезы на аксонометрии шара:

  • построить эллипс диаметром Øα, большая ось которого перпендикулярна аксонометрической оси x, с центром в точке О1 с координатой x01;
  • построить эллипс диаметром Øβ, большая ось которого перпендикулярна аксонометрической оси z, с центром в точке О2 с координатой x02 (построенные эллипсы пересекаются по линии 2-2);
  • построить по координате x4 линию 4-4 на построенном горизонтальном эллипсе;
  • построить по координатам точки 5 и 6: точку 5 – по ломаной x5-y5, а точку 6 – по координате z6.

6-е действие. Соединить построенные точки 4-5-6 эллиптической кривой.

7-е действие. Оформить аксонометрию шара, выполнив толстыми линиями его видимый контур, оставив тонкими линиями полный очерк шара, невидимые линии и линии построения.

На рис. 10.10 показан пример построения половины открытого тора в прямоугольной изометрии.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Построение аксонометрии выполняется по следующему графическому алгоритму:

1-е действие. Отнести тор к системе координат x, y, z.

2-е действие. Если тор со срезами, обозначить характерный точки и определить их координаты: например, координаты точек А и В.

3-е действие. На свободном поле чертежа отметить точку О начала аксонометрических координат и провести аксонометрические оси прямоугольной изометрии.

4-е действие. Построить эллипс направляющей окружности радиусом R с центром в точке О, большая ось которого перпендикулярна оси y.

5-е действие. В полученных на оси x точках О1 и О2 построить два эллипса образующих окружностей радиусом r, большие оси которых перпендикулярны оси z.

6-е действие. Построить аксонометрию тора:

  • провести достаточное количество образующих окружностей диаметрами, равными 1,22 r с центрами на эллипсе направляющей окружности тора;
  • провести две лекальные огибающие касательные кривые.

7-е действие. Достроить аксонометрические проекции заданных точек А и В по их координатным ломаным:

  • точка А → xА-yА-zА;
  • точка В → xВ-yВ-zВ.

8-е действие. Оформить аксонометрию открытого тора.

На рис. 10.11 показан пример построения тороида (самопересекающегося тора) в прямоугольной изометрии.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Построение аксонометрии выполняется по следующему графическому алгоритму:

1-е действие. Отнести тор к системе координат x, y, z, проходящей по его основанию и ось вращения.

2-е действие. Рассечь тороид достаточным количеством плоскостей, перпендикулярных оси его вращения и определить радиус окружности каждого сечения (измерить линейкой) с центрами в точках О1, О2, О3 и т. д.

3-е действие. Обозначить характерные точки 1, 2, 3 и 4 среза и определить их координаты.

4-е действие. На свободном поле чертежа отметить точку О начала аксонометрических координат и провести аксонометрические оси прямоугольной изометрии.

5-е действие. Построить аксонометрию тороида:

  • построить семейство эллипсов в точках О, О1, … , О4 соответствующих радиусов R, R1, R2, … , R4 с координатами z(z1, z2, … , z4), большие оси которых перпендикулярны оси z, так как лежат в горизонтальных плоскостях;
  • построить точку S;
  • провести две касательные огибающие кривые к эллипсам.

6-е действие. Достроить срез на аксонометрии тороида по координатам отмеченных точек (построения см. рис. 10.11).

7-е действие. Оформить аксонометрию тороида.

!!! Аксонометрическая проекция глобоида в прямоугольной изометрии строится аналогично тем же способом «сечений».

На рис. 10.12 показан пример построения аксонометрической проекции правильной четырехгранной призмы со сквозным пазом, выполненным двумя профильными α1V1) и α2V2) фронтально-проецирующей плоскостями β(βV) в косоугольной диметрии (коэффициенты искажения kx = kz =1, ky = 0,5).

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Построение аксонометрии призмы выполняется по следующему графическому алгоритму:

1-е действие. Отнести («привязать») призму к системе прямоугольных координат x, y, z, оси которой параллельны осям натуральной системы координат, относительно которой построены проекции призмы, но проходят через высоту призмы (ось z) и через центр нижнего основания призмы (оси x и y).

2-е действие. Обозначить характерные точки 1, 2, …, 5 на поверхности призмы.

3-е действие. Определить в отнесенной к призме системе координат на ее проекциях координаты x, y и z обозначенных точек:

  • точки 1 и 5, лежащих на верхнем основании и ребрах призмы;
  • точек 2 и 4, лежащих на линиях пересечения плоскостей паза, а также обозначенных буквами А, В, С и D вершин нижнего основания призмы.

4-е действие. На свободном поле чертежа отметить точку О начала аксонометрических координат и провести аксонометрические оси косоугольной диметрии: ось z – вертикально; ось x – горизонтально; ось y – под углом 45° к горизонтальной линии (оси x).

5-е действие. Построить тонкими линиями аксонометрическую проекцию призмы без выреза:

5.1. Построить нижнее основание призмы АоВоСоDо по координатам x и y этих точек (основание лежит в горизонтальной плоскости с осями xОy и называется вторичной проекцией):

  • точки Ао и Со – симметрично по равным координатам xА и yА на оси x;
  • точки Во и Dо – по координатам yВ и yD на оси y (координаты уменьшить в 2 раза!);
  • соединить построенные вершины отрезками прямых линий.

5.2. Построить верхнее основание призмы:

  • отложить от точки О вверх координату zО1, равную высоте призмы, и через полученную проекцию точки О1 провести аксонометрические оси;
  • из точек Ао, Во, Со и Dо нижнего основания провести вертикально ребра призмы параллельно оси z до пересечения с аксонометрическими верхнего основания и достроить верхнее основание призмы.

6-е действие. Достроить на аксонометрии призмы вырез по координатам обозначенных точек (сверху вниз):

  • очки 1 и 5 на верхнем основании по координатам x1 и x2;
  • точки 2 и 4 – на вертикальных линиях, параллельных оси z, по координатам z2 и z4;
  • точки 3 – на ребрах Во и Dо по координате z3;

7-е действие. Соединить построенные точки отрезками прямых линий.

8-е действие. Оформить аксонометрию призмы, выполнив толстыми линиями ее видимый контур; оставить тонкими линиями полную проекцию призмы, невидимые линии и линии построения.

Структуризация материала десятой лекции в рассмотренном объеме схематически представлена на рис. 10.13 (лист 1). На последующих листах 2 и 3 компактно приведены иллюстрации к этой схеме для визуального закрепления основной части изученного материала при повторении (рис. 10.14 и 10.15).

Аксонометрические проекции

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Аксонометрия - это проекция предмета вместе с осями координат, к которым этот предмет следует отнести в пространстве первого октанта, на некоторую плоскость (плоскость аксонометрических проекций). Направление проецирования на эту плоскость не должно совпадать с направлением натуральных координатных осей первого октанта.

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Прямоугольные аксонометрии

Прямоугольная изометрия

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Прямоугольная диметрия

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

  Косоугольная фронтальная диметрия

Аксонометрическое черчение - примеры с решением заданий и выполнением задач

Построение эллипсов на аксонометрических проекциях смотрите также в учебных пособиях [2, 6] или в учебных изданиях по инженерной графике других авторов.

Кстати вы всегда можете заказать чертежи.

Лекции по предметам:

  1. Инженерная графика
  2. Начертательная геометрия
  3. Компас
  4. Автокад
  5. Черчение
  6. Проекционное черчение
  7. Строительное черчение
  8. Техническое черчение
  9. Геометрическое черчение
