Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - это черчение, содержащие проекцию строительных объектов и их частей на чертежах, а также другие данные, необходимые для строительства зданий и сооружений и изготовления строительных изделий и конструкций. Строительные чертежи должны обеспечивать привязку строительного проекта к местности, подготовку элементов к установке во время строительства, выполнение самого строительства и нормальную эксплуатацию построенного здания или сооружения.

Строительный чертеж отличается от других видов чертежей своими уникальными правилами, особенностями, типами и выполняется строго по ГОСТ. В первую очередь стоит остановиться на концепции самого чертежа. Чертеж - это изображение трехмерного объекта, полностью демонстрирующего его форму и размеры.

Содержание:

Строительные чертежи

Строительными называются чертежи с относящимися к ним текстовыми документами, которые содержат проекционные изображения здания или его частей и другие данные, необходимые для его возведения, а также для изготовления строительных изделий и конструкций.

Виды строительных чертежей и нормативные документы

Содержание и оформление строительных чертежей, применяемые масштабы и условные обозначения на чертежах во многом зависят от вида строительных объектов, а также от назначения самих чертежей.

Различные строительные объекты - здания и сооружения - по назначению подразделяют на четыре основные группы:

  • жилые и общественные здания, объединяемые общим названием -гражданские здания; к общественным зданиям относятся общежития, клубы, больницы, школы, различные административные здания;
  • промышленные здания - здания фабрик, заводов, гаражей, котельных, электростанций и других производственных зданий;
  • сельскохозяйственные здания - здания для содержания скота и птицы, для ремонта и хранения сельскохозяйственных машин, склады и хранилища продукции и т.п.;
  • инженерные сооружения - мосты, тоннели, путевые эстакады, набережные, различные гидротехнические и земляные сооружения, доменные печи, резервуары и т.п.;

По назначению строительные чертежи подразделяются на две основные группы:

  • чертежи строительных изделий, по которым на заводах строительной индустрии, домостроительных комбинатах изготовляют отдельные части зданий и сооружений;
  • строительно - монтажные чертежи, по которым на строительной площадке монтируют и возводят здания и сооружения.

При выполнении и оформлении строительных чертежей следует руководствоваться государственными стандартами «Единой системы конструкторской документации» (ЕСКД), а также государственными стандартами «Системы проектной документации для строительства» (СПДС), которые распространяются на все виды проектной документации для строительства.

Как и стандарты ЕСКД, стандарты СПДС обеспечивают унификацию проектной документации, упрощение графических изображений и форм проектных документов, что снижает трудоемкость их выполнения. Помимо этого они частично учитывают возможности машинного выполнения проектных документов в автоматизированных системах проектирования.

СНиП (Строительные нормы и правила) это вид нормативных документов, которым необходимо руководствоваться при проектировании. Само название говорит о том, что при разработке документации следует строго учитывать ограничения различных показателей, чтобы не нарушать существующих единых правил.

Применение норм и правил является обязательным для всех строительных и проектных организаций. В настоящее время руководствуются следующими официальными изданиями:

  • СНиП 1.02.01-85 «Инструкция о составе, порядке разработки, согласования и утверждения проектно-сметной документации на строительство предприятий, зданий и сооружений»;
  • ВСН 38-82 «Инструкция о составе, порядке разработки, согласования и утверждения схем и проектов районной планировки и застройки городов, поселков городского типа и сельских населенных пунктов»;
  • ТП 101-81 «Технические правила по экономному расходованию основных строительных материалов»;
  • ПУЭ - «Правила устройства электрозащиты».

Стадии проектирования

Жилые, общественные, промышленные здания и другие сооружения возводят по утвержденным проектам и сметам.

Проектно-сметную документацию (ПСД) выполняют специальные проектные организации и институты на основании заданий министерств, ведомств и других организаций. Этот исходный документ (ПСД) составляет заказчик с участием генерального проектировщика.

В состав проекта входят: чертежи, необходимые для производства общестроительных и специальных работ и для монтажа оборудования, пояснительная записка и смета, которая определяет финансовую стоимость строительства и отдельных видов работ.

Проектирование зданий может осуществляться в две стадии -технический проект и рабочие чертежи, или в одну стадию (для простых объектов) - технорабочий проект.

Технический проект (первая стадия проектирования) предназначен для рассмотрения и оценки архитектурно-планировочных и конструктивных решений, вопросов инженерного оборудования и организации строительства, его сметной стоимости и основных технико-экономических показателей с целью определения возможности и целесообразности строительства запроектированного объекта и принятия решения об утверждении проекта. Утвержденный технический проект - основа для разработки рабочих чертежей.

В состав технического проекта здания входят: титульный лист, пояснительная записка, планы типового и неповторяющегося этажей, подвала, фасады, разрезы, монтажные чертежи с маркировкой индустриальных изделий, сметы, технико-экономические показатели и другие проектные материалы, а также в состав технического проекта входит генеральный план участка застройки с нанесением всех проектируемых и существующих зданий.

Рабочие чертежи (вторая стадия проектирования) составляют на основе утвержденного технического проекта. В состав рабочих чертежей на строительство здания входят архитектурно-строительные чертежи здания (планы, фасады, разрезы) и в случае необходимости элементы планов, фрагменты фасадов; чертежи и схемы расположения фундаментов, перекрытий, стен, крыши; чертежи конструктивных элементов - узлов и деталей; чертежи санитарно-технических устройств и благоустройства территории.

Большинство промышленных, жилых и общественных зданий, а также многие инженерные сооружения в настоящее время строят по типовым проектам, что способствует индустриализации строительства, улучшению его качества и значительно снижает расходы на проектно-сметные работы. В состав типового проекта входят все рабочие чертежи с пояснительной запиской и сметой стоимости строительства.

Наименование и маркировка строительных чертежей

Работы по строительству зданий разделяют на общестроительные и специальные.

К общестроительным относятся все работы по строительству самого здания, включая и отделочные; к специальным - работы по устройству водоснабжения и канализации, отопления и вентиляции, газоснабжения, электроосвещения, телефонизации, благоустройству. В связи с таким делением строительных работ рабочие чертежи разделяются на отдельные части или комплекты. Каждому такому комплекту в соответствии с требованиями, изложенными в ГОСТ 21.101-97, присваивают особую марку - сокращенное буквенное обозначение, которое через дефис указывают в конце шифра на каждом чертеже этого комплекта в основной надписи. Марка состоит из заглавных начальных букв названия данной части проекта, например: КД -конструкции деревянные, АР - архитектурные решения, АД - автомобильные дороги, ГП - генеральный план и т.д.

При необходимости могут быть назначены дополнительные марки основных комплектов рабочих чертежей, если в государственном стандарте нужного наименования нет. При этом для обозначения новой марки используют не более трех прописных букв русского алфавита. Эти буквы, как правило, соответствуют начальным буквам нового наименования основного комплекта.

Для отдельных комплектов рабочих чертежей рекомендованы следующие наименования и марки (выборка из ГОСТ 21.101 - 97):

  • Генеральный план и сооружения транспорта..................................ГТ
  • Генеральный план......................................................................................ГП
  • Архитектурные решения..........................................................................АР
  • Архитектурно-строительные решения.............................................. АС
  • Интерьеры.....................................................................................................АИ
  • Конструкции железобетонные...............................................................КЖ
  • Конструкции металлические.................................................................КМ
  • Конструкции деревянные........................................................................КД
  • Внутренние водопровод и канализация.............................................ВК
  • Наружные сети водоснабжения и канализации..............................НВК
  • Газоснабжение. Внутренние устройства............................................ ГСВ
  • Газоснабжение. Наружные газопроводы............................................ ГСН
  • Отопление, вентиляция и кондиционирование воздуха...............ОВ
  • Тепловые сети................................................................................................ТС
  • Газоснабжение................................................................................................ГС
  • Воздухоснабжение........................................................................................ВС
  • Наружные сети и сооружения газоснабжения...................................НГ
  • Электроснабжение........................................................................................ЭС
  • Электроосвещение........................................................................................ЭО
  • Технология производства..........................................................................ТХ
  • Технологические коммуникации (трубопроводы)............................ТК
  • Автоматизация...............................................................................................А
  • Связь и сигнализация..................................................................................СС
  • Автомобильные дороги...............................................................................АД
  • Тепловая изоляция.......................................................................................ТИ
  • Пожаротушение..............................................................................................ПТ

Модульная координация размеров в строительстве (МКРС)

Выполнение обширной программы современного строительства возможно лишь на основе индустриальных методов производства работ.

Индустриализация строительства позволяет превратить строительное производство в механизированный поточный процесс монтажа зданий и сооружений из сборных конструкций и деталей.

Сборными называют элементы, изготавливаемые на заводах и комбинатах и доставляемые к месту работы в готовом виде. Заводское изготовление деталей и конструкций требует постоянного сохранения их форм и размеров, а, следовательно, типизации и стандартизации применяемых сборных элементов.

Типизацией называют отбор наиболее качественных в техническом отношении и экономичных решений отдельных конструкций и деталей зданий, рекомендуемых для многократного использования в массовом строительстве.

Стандартизация - принятие в качестве образцов самых совершенных индустриальных деталей. Форма, размеры и качество стандартных деталей, выпускаемых заводами, должны строго соответствовать форме, размерам и качеству образца. Эти качества также должны учитываться работниками проектных организаций при проектировании.

Документы, содержащие описание стандартных деталей или конструкций, их размеры, качество, технические условия изготовления, правила приемки, называют государственными общесоюзными стандартами, сокращенно ГОСТ.

Число типов и размеров типовых деталей и конструкций для здания должно быть ограничено. Такое ограничение облегчает их изготовление и монтаж, а также снижает стоимость строительства. Это достигается унификацией деталей.

Унификация - приведение многообразных видов типовых деталей и конструкций к небольшому числу определенных типов, единообразных по форме и размерам. Унификация деталей должна обеспечивать их взаимозаменяемость и универсальность.

Взаимозаменяемость - это возможность замены данного изделия другим без изменения объемно-планировочных параметров здания или сооружения.

Основой типизации и стандартизации в проектировании производства строительных изделий и конструкций и в строительстве служит модульная координация размеров в строительстве (МКРС). Основные положения МКРС определены ГОСТ 28984 - 91, который представляет собой перечень правил координации размеров объемно-планировочных и конструктивных элементов здания и сооружения, строительных изделий и оборудования на базе модуля.

Модуль - условная единица измерения, применяемая для координации размеров зданий и сооружений, их элементов, строительных конструкций, изделий и элементов оборудования.

Величина основного модуля принимается равной 100 мм и обозначается буквой М. Все остальные производные виды модулей - укрупненные и дробные - образуются на базе основного модуля умножением его на целые или дробные числа.

Укрупненные модули выражены следующими размерами: 3000, 1500, 1200, 600, 300 мм. Их обозначают таким образом: 30М, 15М, 12М, 6М, ЗМ. Дробные модули - 50, 20, 10, 5, 2 и 1 мм. Их обозначение соответственно Строительное черчение - примеры с решением заданий и выполнением чертежей

Укрупненные модули применяют при назначении шага элементов здания. Дробные модули используют при назначении конструктивных размеров сечений колонн, балок, плит и т.д., а также зазоров, швов и т.п.

Объемно-планировочным элементом называется часть объема здания, характеризуемая пролетом, шагом и высотой этажа.

Высота этажа здания определяется размером от уровня пола данного этажа до уровня пола этажа, расположенного выше. Высота верхнего этажа определяется так же, только толщина чердачного перекрытия считается равной толщине междуэтажного, как показано на рисунке 1.1.

Здание или сооружение в плане расчленяется осевыми линиями на ряд элементов. Эти линии, определяющие расположение основных несущих конструкций (стен, колонн), называются продольными и поперечными координационными осями. Координационные оси используют в строительстве при разбивке здания или сооружения на местности.

Расстояние между координационными (разбивочными) осями на плане здания называют шагом, рисунок 1.2. В зависимости от преобладающего в плане направления шаг может быть продольным или поперечным. Расстояние между продольными координационными осями здания, которое соответствует пролету основной несущей конструкции перекрытия или покрытия, называется пролетом. Пролет может совпадать с шагом.

Размеры конструктивных элементов (железобетонный ригель, панель перекрытия и т.п.) разделяют на конструктивные и координационные.

Конструктивным размером является проектный размер Строительное черчение - примеры с решением заданий и выполнением чертежей строительной конструкции, рисунок 1.3.

Координационным размером Строительное черчение - примеры с решением заданий и выполнением чертежей является модульный размер, определяющий границы координационного пространства в одном направлении. Координационный размер может быть меньше или больше конструктивного.

Все размеры объемно-планировочных и конструктивных элементов зданий должны быть кратны модулю «М».

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Общие правила графического оформления строительных чертежей

Форматы. Основные надписи

Все чертежи и конструкторские документы выполняют на листах чертежной бумаги, которые имеют определенный формат. Форматы чертежей и других документов определяются размерами внешней рамки чертежа. Форматы бывают основными и дополнительными. ГОСТ 2.301-68* устанавливает пять основных форматов чертежей:

Строительное черчение - примеры с решением заданий и выполнением чертежей

Формат Строительное черчение - примеры с решением заданий и выполнением чертежей площадь которого равнаСтроительное черчение - примеры с решением заданий и выполнением чертежей и другие форматы, полученные путем последовательного деления на две равные части линией, параллельной меньшей стороне соответствующего формата, принимают за основные. Дополнительные форматы образуются увеличением (кроме формата А5) коротких сторон основных форматов на величину, кратную их размерам. Размеры формата А4 (297x210) приняты за единицу измерения остальных форматов.

Форматы можно располагать как вертикально, так и горизонтально, кроме формата А4, который всегда располагают вертикально.

Поле графических и текстовых документов ограничивается рамкой, внутри которой помещается основная надпись в соответствии с рисунком 1.4 и рисунком 1.5. Рамку и графы основной надписи выполняют сплошной основной линией.

Специальные формы основной надписи чертежа устанавливают: для конструкторских документов - ГОСТ 2.104-2006; для документации, предусмотренной стандартами СПДС - ГОСТ 21.101-97.

Заполнение основных надписей графических и текстовых документов осуществляется чертежным шрифтом размерами 3,5 и 5, строчными буквами. Первая буква начала надписи в графе должна быть прописной.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Содержание, расположение и размеры граф основных надписей, дополнительных граф к ним на чертежах и текстовых документах должны соответствовать:

для конструкторских документов:

  • чертежей, схем, графиков - форме 1 (рисунок 1.3);
  • первых листов текстовых документов - форме 2 (рисунок 1.4);
  • последующих листов текстовых документов - форме 2а (рисунок 1.5).

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Для архитектурно-строительной и инженерно-строительной документации:

  • листов графических документов - форме 3 (рисунок 1.6);
  • первых листов текстовых документов - форме 5 (рисунок 1.7);
  • последующих листов текстовых документов - форме 6 (рисунок 1.8).

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Графы основной надписи заполняются следующим образом:

  • графа 1 - обозначение документа (шифр);
  • графа 2 - наименование предприятия, в состав которого входит здание или сооружение, или наименование микрорайона; графа 3 - наименование здания, сооружения;
  • графа 4 - наименование изображений, помещенных на данном листе, в точном соответствии с наименованиями изображений на чертеже;
  • графа 5 - наименование организации разработчика (№ группы студента);
  • графа 6 - условное обозначение стадии (ДП);
  • графа 7 - порядковый номер листа;
  • графа 8 - общее число листов документа;
  • графа 9 - наименование изделия или его составной части;
  • графа 10 - условное обозначение материала (только для чертежей деталей);
  • графа 11 - масса изделия или его частей;
  • графа 12 - масштаб изображения предмета на чертеже;
  • графа 13 - наименование документа;
  • графы 14, 15, 16 - фамилии, подписи, даты.

Заполнение основных надписей для учебных чертежей может несколько отличаться от стандартной формы.

Масштабы

Изображения на строительных чертежах планов, фасадов, разрезов, конструкций, деталей и других элементов гражданских, промышленных и сельскохозяйственных зданий выполняют в масштабах, установленных ГОСТ 2.302-68 , с учетом требований ГОСТ 21.101-97.

В соответствии с ГОСТ 21.101-97 на строительных чертежах, как правило, масштаб не проставляют. Однако, при необходимости, масштаб изображения может быть указан в основной надписи по типу 1:100, 1:200. Если изображения на листе выполнены в разных масштабах, то над каждым изображением указывают соответствующий масштаб по типу М 1:10.

Рекомендуемые масштабы для выполнения строительных чертежей:

  • Планы этажей, разрезы, фасады, планы кровли и полов....1:100; 1:200;1:400;1:500.
  • Фрагменты планов, разрезов, фасадов.......1:50; 1:100.
  • Изделия и узлы......1:2; 1:5; 1:10; 1:20.

Для сокращения вычислений при переводе действительного размера применяют линейные и угловые масштабы. Линейный масштаб (рисунок 1.9а) на чертеже имеет вид с делениями, означающими какую-нибудь меру длины, например, метр. Угловой масштаб (рисунок 1.9б) строят в виде прямоугольного треугольника, отношение катетов которого равно кратности изменения величины изображения.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Линии чертежа

На строительных чертежах используют типы линий, приведенные в ГОСТ 2.303-68 * , с учетом требования ГОСТ 21.101-97. Толщина линий для всех изображений, выполненных в одном и том же масштабе, должна быть одинаковой.

Однако в строительных чертежах есть некоторые особенности в применении отдельных типов линий. Так, на плане и разрезе здания видимые контуры обводят линиями разной толщины. Более толстой линией обводят контуры участков стен, попавших в секущую плоскость. Контуры участков стен, не попавшие в плоскость сечения, обводят тонкой линией.

Примерную толщину вспомогательных линий и линий обводки основных строительных чертежей принимают следующей:

  • основные надписи, рамки листов, спецификации и др....0,8мм
  • кружки для нумерационной маркировки узлов...0,8мм
  • маркировочные кружки модульных координационных осей....0,3 - 0,4мм
  • линия земли...0,4 - 0,8мм
  • элементы (каменные, деревянные), попадающие в сечение....0,4 - 0,8мм
  • оборудование....0,2 - 0,3мм
  • контуры зданий....0,3 - 0,6мм
  • линии проемов ворот, дверей и окон....0,3 - 0,4мм
  • рисунок коробок, переплетов и полотен, ворот, дверей и окон....0,2 - 0,3мм
  • сечение: каменных элементов (кирпич, бетон и т.д.)...0,8 - 1,0мм
  • деревянных элементов....0,6 - 1,0 мм
  • контуры сечений, не попадающих в разрез....0,3 мм

В таблице 1.1 представлены типы линий, которые чаще всего встречаются при оформлении графических работ.

Таблица 1.1 - Линии чертежа по ГОСТ 2.303-68*

Строительное черчение - примеры с решением заданий и выполнением чертежей

Виды

Виды на строительных чертежах расположены в соответствии с ГОСТ 2.305-2008, с учетом требований ГОСТ 21.101-97. Однако проекции на строительных чертежах имеют специфические названия. Например, главный вид (вид спереди) называют фасадом, вид сверху - планом. Кроме того, на строительных чертежах название вида, как правило, надписывают над его изображением с указанием направления взгляда, т.е. с обозначением крайних координационных осей, по типу «Фасад 1-3». Вид может иметь буквенное или цифровое обозначение.

Планом здания может быть вид сверху или горизонтальный разрез. Поэтому над изображением выполняют надпись: «План кровли», «План 1-го этажа» или «План на отм. +5,600».

Разрезы

Секущие плоскости для разрезов здания изображают на планах и выполняют вертикальной плоскостью, проходящей вдоль здания (продольный разрез) или поперек здания (поперечный разрез). В строительных чертежах для наименования разреза допускается применять буквы, цифры и другие обозначения. В наименовании изображения допускается включать слово «Разрез», например: «Разрез 1-1». Направления взгляда для разрезов обозначаются на планах и принимаются: для продольных разрезов - снизу вверх, а для поперечных - справа налево. Названия проекций не подчеркивают.

Размеры

Размеры на строительных чертежах наносят в соответствии с ГОСТ 2.307- 68* с учетом требований ГОСТ 21.101-97.

Размеры в миллиметрах на строительных чертежах, как правило, наносят в виде замкнутой цепочки без указания единицы измерения.

Если размеры проставляют в других единицах, это оговаривают в примечании к чертежам. Размерные линии на строительных чертежах ограничивают засечками - короткими штрихами длиной 2- 4 мм, проводимыми с наклоном вправо под углом 45° к размерной линии. Толщина линии засечки равна толщине сплошной основной линии, принятой на данном чертеже. Размерные линии должны выступать за крайние выносные линии на 1-З мм. Размерное число располагают над размерной линией примерно на расстоянии 1 мм. Выносная линия должна выступать за размерную на 1-5 мм. При недостатке места для засечек на размерных линиях, представляющих собой замкнутую цепочку, засечки допускается заменять точками, в соответствии с рисунком 1.10.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Расстояние от контура чертежа до первой размерной линии рекомендуется принимать не менее 10 мм. Однако на практике это расстояние принимают равным 15...20 мм. Расстояние между параллельными размерными линиями должно быть не менее 7 мм, а от размерной линии до маркировочного кружка координационной оси - 4 мм. Кружки для обозначения координационных осей принимают диаметром 6.... 12 мм, в соответствии с рисунком 1.11.

На первой размерной линии (цепочке) проставляют размеры простенков и проемов. На второй цепочке указывают расстояние между соседними координационными осями. На третьей размерной цепочке указывают расстояние между крайними координационными осями. Размеры привязки наружных стен к координационным осям проставляют перед первой размерной цепочкой, как показано на рисунке 1.11.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

При наличии в изображении ряда одинаковых элементов, расположенных на равных расстояниях друг от друга (например, осей колонн), размеры между ними проставляют только в начале и в конце ряда, рисунок 1.12, и указывают суммарный размер между крайними элементами в виде произведения числа повторений на повторяющийся размер.

В том случае, когда требуется указать диаметр, радиус окружности или угол, размерную линию на строительных чертежах ограничивают стрелками по ГОСТ 2.307-68*, рисунок 1.13.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Высотные отметки

В соответствии с ГОСТ 21.105-79 отметки уровней (высоты, глубины) на планах, разрезах, фасадах показывают расстояние по высоте от уровня чистого пола первого этажа до уровня поверхности различных элементов здания. В этом случае уровень чистого пола первого этажа принимают за отсчетный уровень - условной «нулевой» отметки.

На разрезах и фасадах отметки помещают на выносных линиях или линиях контура. Знак отметки уровня представляет собой стрелку в виде прямого угла, который вершиной опирается на выносную линию, с короткими (2....4 мм) сторонами, проведенными основными линиями под углом 45Строительное черчение - примеры с решением заданий и выполнением чертежей к выносной линии уровня соответствующей поверхности. Вертикальный отрезок и горизонтальную полку знака выполняют сплошными тонкими линиями. Размер вертикального отрезка рекомендуется принимать от 4 до 6 мм в зависимости от размеров чертежа. Длина горизонтальной полочки может быть принята от 11 до 15 мм, рисунок 1.14а. При необходимости размер вертикального отрезка и длину горизонтальной полочки можно увеличить. Если около одного изображения несколько знаков уровней располагаются друг над другом, то вертикальные линии высотных отметок рекомендуется размещать на одной вертикальной прямой, а длину горизонтальных полочек делать одинаковыми, рисунок 1.15.

Высотные отметки указывают в метрах с тремя десятичными знаками после запятой. Условную нулевую отметку обозначают «0.000» без знака, в соответствии с рисунком 1.15. Отметки ниже условной нулевой обозначают со знаком минус (-), отметки выше условной нулевой - со знаком плюс (+). В качестве нулевой отметки для зданий принимают, как правило, уровень пола первого этажа.

На планах зданий, рисунок 1.14б, отметки наносят в прямоугольнике, контур которого обведен тонкой сплошной линией. В этом случае перед размерным числом отметки обязательно ставят знак плюс или минус, например, +3,000.

Отметки при необходимости сопровождаются поясняющими надписями, например Ур.ч.п.- уровень чистого пола. Ур.з.- уровень земли, рисунок 1.15.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Шрифты

Шрифты для надписей на строительных чертежах принимают по ГОСТ 2.304-81* . Размер шрифта определяется высотой прописной буквы и цифры. При графическом оформлении работ рекомендуется использовать следующие типы шрифтов:

  • Тип А с наклоном около 75° и без наклона;
  • Тип Б с наклоном около 75° и без наклона.

Начертание букв русского алфавита, цифр и знаков по ГОСТ 2.304-81* для шрифта типа Б с наклоном 75° показано на рисунке 1.16.

Строительное черчение - примеры с решением заданий и выполнением чертежей

На строительных, топографических чертежах, схемах и графиках можно применять специальные шрифты, например, архитектурный узкий (как на рисунке 1.17), архитектурный романский, топографический шрифт.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Кроме указанных выше шрифтов на плакатах применяются и другие шрифты. Например, для заголовка и текста, поясняющего значения условных знаков и обозначений, применяют рубленный и брусковый шрифты. На одном листе желательно использовать шрифт одного рисунка.

Надписи

Надписи на чертежах располагают над изображением с минимальным разрывом и не подчеркивают.

Рекомендуемый размер чертежного шрифта для различных надписей на строительных чертежах:

  • в наименовании основных чертежей и таблиц - 5 или 7 мм, второстепенных чертежей, текстовых указаний - 3,5 или 5 мм, цифровые данные для заполнения таблиц - 3,5 или 2,5 мм;
  • в основной надписи: наименование вуза, листа, объекта и т.п. - 5 или 7 мм, прочие надписи - 3,5 или 5 мм;
  • в обозначении координационных осей, ссылочной и нумерационной маркировки узлов, номеров позиций при диаметре
  • кружков 6 - 10 мм размер шрифта 3,5 или 5 мм, а при диаметре 10 мм и более - 5 или 7 мм;
  • высота размерных чисел на чертежах, выполненных в масштабе 1:100 и крупнее, рекомендуется 3,5 мм, а в масштабе 1:200 и мельче - 2,5 мм. Высота строчных букв с отростками, а также высота цифр всегда равна высоте прописной буквы ( h ).

Таблица 1.2 - Относительные размеры шрифта типа Б с наклоном 75°

Строительное черчение - примеры с решением заданий и выполнением чертежей

Выноски и ссылки на строительных чертежах

На рабочих чертежах планов, разрезов и фасадов не допускается чрезмерная детализация изображений. Все необходимые подробности конструирования содержатся в чертежах деталей и узлов конструкций, а также выносных элементах, на которые делается сноска. Выноски, ссылки и поясняющие надписи на строительных чертежах, выполняют согласно ГОСТ 2.316-68 и ГОСТ 2.305-68с учетом требований системы проектной документации для строительства ГОСТ 21.101-97.

Выносной элемент

Выносной элемент - отдельное увеличенное изображение какой-либо части здания или конструкции (узла, фрагмента плана, фасада, разреза), которое содержит необходимые подробности, не указанные на основном изображении.

ГОСТы 2.305-2008, 2.316-2008 устанавливают определенные правила ссылок на другие чертежи, поясняющие надписи и выполнение выносных элементов на строительных чертежах.

Ссылку на узлы, которые даются в сечении, выполняют следующим образом: в месте прохождения секущей плоскости проводят короткую сплошную основную линию и на ее продолжении - тонкую линию - выноску с полкой или без нее. Утолщенный отрезок линии проходит через все элементы, изображенные на узле, в соответствии с рисунком 1.18а.

При выполнении чертежей узлов, то место, которое необходимо показать на выносном элементе, отмечают на виде (фасаде), плане, разрезе замкнутой сплошной линией (овал или окружность) с указанием на полке линии -выноски порядкового номера выносного элемента римской или арабской цифрой или буквой русского алфавита. Если выносной элемент помещен на том же листе комплекта, то на полке линии - выноски проставляют порядковый номер выносного элемента узла. Если изображение узла помещено на другом листе основного комплекта рабочих чертежей, то под полкой линии - выноски указывают номер листа, на котором помещен чертеж узла, рисунок 1.18б.

Выносной элемент

Выносной элемент обозначается маркировочным кружком, который выполняется сплошной тонкой линией. Диаметр маркировочного кружка 10-14 мм. Если узел расположен на том же листе, что и изображение, то в кружке ставят цифру или букву, обозначающие номер узла, как показано на рисунке 1.18в. Если же узел расположен на другом листе, то маркировочный кружок делится горизонтальной линией на две части. В верхней части указывается номер узла, а в нижней номер листа, на котором узел замаркирован. Кружки с номерами узлов помещают над их изображением или справа от них, рисунок 1.19.

К многослойным конструкциям делают выносные надписи на так называемых «этажерках», рисунок 1.19. В этом случае линия-выноска представляет собой прямую линию со стрелкой. На этой выносной надписи, в порядке расположения слоев, дается их материал или конструкция с указанием размеров. Последовательность надписей к отдельным слоям должна соответствовать последовательности их расположения на чертеже сверху вниз или справа налево. При указании толщины слоев размерность (мм) не указывают. Буквы и цифры, употребляемые в выносках, должны быть крупнее размерных.

Линии-выноски, как правило, заканчиваются полками. На них наносят только краткие указания. Линию-выноску, отводимую от линии видимого или невидимого контура, а также от линий, обозначающих поверхность,

заканчивают стрелкой. Линию-выноску, пересекающую контур изображения и не идущую от какой-нибудь линии, заканчивают точкой. На конце линии-выноски, отводимой от всех других линий, не должно быть ни стрелки, ни точки, рисунок 1.20. Линии-выноски не должны пересекаться между собой. Если линия-выноска проходит по заштрихованному полю, она не должна быть параллельна линии штриховки. Размер шрифта для обозначения марок-позиций должен быть в 1,5-2 раза больше высоты цифр размерных чисел данного чертежа.

Следует избегать многократных повторений, поясняющих надписей и ссылок на аналогичных элементах чертежей, ограничиваясь одной-двумя надписями в характерных местах. Многократно повторяющиеся надписи следует заменять примечаниями к чертежу.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Графическое изображение материалов

Материалы, применяемые в строительных конструкциях, указывают на чертежах с помощью условных графических обозначений по ГОСТ 2.306-68* с учетом требований ГОСТ 21.101-97. Учитывая широкую номенклатуру применяемых материалов в строительстве, появился ряд дополнительных обозначений. Так, согласно ГОСТ Р21.1207-97, условные графические обозначения на чертежах автомобильных дорог применяются не только для дорожной одежды и земляного полотна, но и на других строительных чертежах. Допускается применять дополнительные обозначения материалов, не предусмотренных в стандартах, поясняя их на чертежах. Условные графические изображения материалов в сечениях приведены в таблице 1.3.

Таблица 1.3 - Графическое обозначение материалов в сечениях

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Текстовые документы

Текстовые документы бывают двух видов: содержащие сплошной текст (паспорта, пояснительные записки, расчеты и т.п.) и содержащие текст, разбитый на графы (спецификации, таблицы, ведомости и т.п.). При выполнении текстовых документов допускается сокращение слов, предусмотренных ГОСТ 2.316-68* и ГОСТ 21.101-97.

Спецификация

Спецификация - это один из видов текстовой документации. Она определяет состав сборочной единицы, элемента узла, конструкции, здания или сооружения и т.п. В спецификацию вносят составные части, входящие в специфицируемую единицу, а также проектные документы, относящиеся к ней. Спецификация является основным видом технической документации для сборочной единицы.

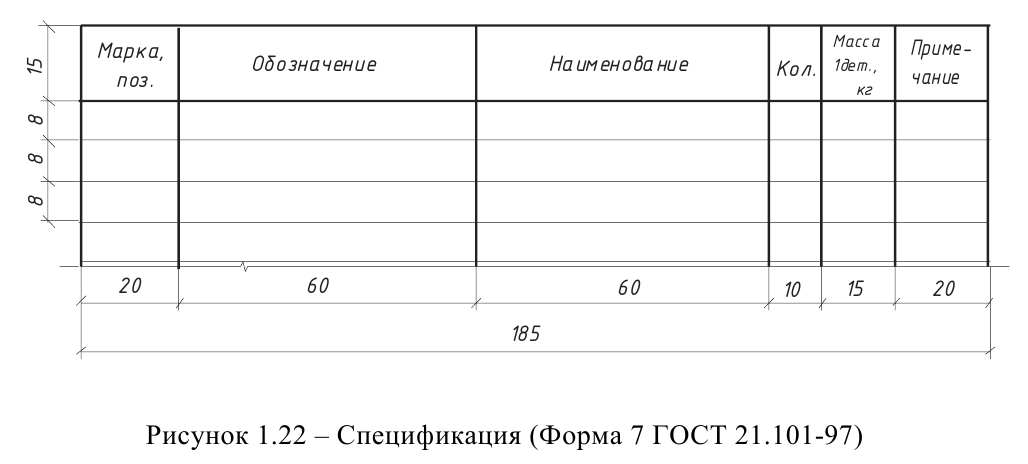

Спецификация по ГОСТ 2.108-68 форма 1, как на рисунке 1.21, применяется для комплектования конструкторских документов на данное изделие при выполнении сборочных чертежей и для рабочих чертежей арматурных и закладных изделий.

Спецификации строительных изделий составляют по ГОСТ 21.501- 93.

К схеме расположения элементов сборной конструкции, монолитной железобетонной конструкции, к чертежам установок (блоков) технологического, санитарно-технического и др. оборудования составляют спецификацию по форме 7, ГОСТ 21.101-97 (рисунок 1.22).

Спецификацию на строительных чертежах располагают над основной надписью. Форму и порядок заполнения спецификации на изделие устанавливает ГОСТ 2.108-68.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

При выполнении чертежей групповым методом составляют групповые спецификации по форме 8, ГОСТ 21.101-97 (рисунок 1.23)

Строительное черчение - примеры с решением заданий и выполнением чертежей

Чертежи зданий и их конструкций

Краткие сведения об основных конструктивных и архитектурных элементах здания

Конструктивным элементом называется отдельная, самостоятельная часть здания или сооружения: фундамент, стена, цоколь, перегородка, отмостка, перекрытие, кровля, стропила, лестничный марш, оконный или дверной блок и т.д.

На рисунке 2.1 показано наглядное изображение здания и его основные конструктивные элементы.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Основание - слой грунта, на который опирается фундамент и который воспринимает вес здания. Основания бывают естественные (грунт) и искусственные (сваи и т.д.).

Фундамент - подземная часть здания, на которую опираются стены и колонны. Служат фундаменты для передачи и распределения нагрузки от здания на грунт. Основными материалами для устройства фундаментов являются бетон и железобетон.

Верхняя часть фундамента называется поверхностью, а нижняя - подошвой фундамента. Расстояние от нижнего уровня поверхности земли до подошвы фундамента называется глубиной заложения.

Фундаменты подразделяют на ленточные, которые закладывают сплошными по всему периметру стены, столбчатые - в виде отдельных столбов, перекрываемых железобетонной балкой, на которую и кладут стены и свайные. Наиболее распространенным видом фундамента является сборный, состоящий из железобетонных плит (блок - подушек) и из бетонных блоков (стеновых), укладываемых на блок-подушки. Эти элементы сборных ленточных фундаментов изготавливают на заводах ЖБИ (железобетонных изделий) в соответствии с государственными стандартами.

Отмостка служит для отвода атмосферных вод от стен здания. Отмостку устраивают при отсутствии у стен тротуаров в виде бетонной подготовки с асфальтовым покрытием, но могут применяться и другие конструкции и материалы. Отмостка должна иметь уклон 1-3 %. Ширину отмостки обычно делают 700-1000 мм.

Цоколь - нижняя часть наружной стены над фундаментом до уровня пола первого этажа. Цоколь предохраняет эту часть стены от атмосферных влияний и механических повреждений. Цоколь выполняют из материалов повышенной прочности, влагоемкости и морозостойкости или облицовывают таким материалом. Кроме того, цоколь зрительно придает зданию более устойчивый вид.

Стены по назначению и расположению в здании разделяют на наружные, которые ограждают помещения от внешней среды и защищают их от атмосферных воздействий, и внутренние, которые отделяют одни помещения от других. Стены бывают несущие, самонесущие и навесные. Несущие (капитальные) стены передают на фундамент нагрузку от собственного веса и от веса перекрытий и крыши, самонесущие - только от собственного веса и ветровую нагрузку. Навесные стены, состоящие из отдельных плит или панелей, крепятся к колоннам (как бы навешиваются на них) и нагрузку от собственного веса передают на колонны.

Материалом стен могут служить кирпич, бетон, дерево, пластмасса и т.д. Если здание выполнено из стандартного керамического, одинарного кирпича, изготавливаемого по ГОСТ 530-95 с размерами (длина Строительное черчение - примеры с решением заданий и выполнением чертежей ширина Строительное черчение - примеры с решением заданий и выполнением чертежей толщина): 250Строительное черчение - примеры с решением заданий и выполнением чертежей120Строительное черчение - примеры с решением заданий и выполнением чертежей65 мм, то толщина кирпичных стен должна быть кратна половине кирпича. Толщина наружных стен зависит от климатических условий и может быть равна 510 мм (2 кирпича), 640 мм (2,5 кирпича), 770 мм (3 кирпича). Внутренние капитальные стены чаще всего делают толщиной в 1,5 кирпича, т.е.380 мм =250+120+10(шов), перегородки толщиной 0,5 кирпича, т.е. 120 мм.

Перегородки разделяют внутреннее пространство здания в пределах этажа на отдельные помещения. Перегородки могут быть выполнены из дерева, кирпича, гипсовых плит, шлакобетона и т.д. Толщина межкомнатных перегородок 50-180 мм.

Пилястры - узкие вертикальные утолщения в стенах, служащие для увеличения их устойчивости. Устраивают их в местах опирания на стены элементов перекрытия или покрытия.

Перекрытия - внутренние горизонтальные ограждающие конструкции, разделяющие здание по высоте на этажи. Перекрытия бывают междуэтажные, чердачные, цокольные. Конструкция перекрытий включает обычно несущие элементы, изолирующие пол и потолок. В настоящее время для устройства перекрытий чаще всего применяются сборные железобетонные плиты перекрытий с круглыми пустотами, изготавливаемые в соответствии с государственными стандартами.

Полы в зависимости от назначения помещения могут иметь различную конструкцию (полы по лагам, по бетонному основанию). Верхний слой пола называют чистым полом. В конструкции пола различают прослойку, подстилающий слой и основание под полы. Материалом для устройства полов служит цемент, керамические плитки, доски, паркет, линолеум, бетон, мрамор и т.п.

Покрытие - верхняя ограждающая конструкция, отделяющая помещения здания от наружной среды и защищающая их от атмосферных осадков. Эта конструкция совмещает функции потолка и крыши.

Кровля - верхний водоизолирующий слой покрытия или крыши здания.

Стропила - несущие конструкции кровельного покрытия, которые представляют собой балки, опирающиеся на подстропильные брусья-мауэрлаты, уложенные по верхнему обрезу стен, и внутренние опоры.

Мауэрлат - деревянные брусья, уложенные на наружные стены здания; на брусья опираются стропильные ноги.

Кобылка - короткая доска толщиной 40 мм, которую прибивают к стропильной ноге для крепления обрешетки в карнизной части крыши.

Обрешетка - брусья 50Строительное черчение - примеры с решением заданий и выполнением чертежей50 мм или доски, к которым крепят элементы кровли.

Карниз - горизонтальный профилированный выступ стены, служащий для отвода от поверхностей стен атмосферных осадков. Величина, на которую карниз выступает за поверхность стены, называется выносным карнизом. Карнизы выполняют из материала стен или из сборных блоков заводского изготовления.

Парапет - часть стены, расположенная выше карниза и заменяющая ограждение. Парапет улучшает архитектурное решение здания. Чаще всего его делают при внутреннем водоотводе.

Проём - сквозное отверстие в стене, предназначенное для установки окон, дверей, ворот и для других целей.

Окна служат для освещения и проветривания помещения. В настоящее время в строительной практике довольно часто используют оконные блоки. Оконный блок состоит из оконной коробки, остекленных переплетов и подоконной доски. Оконная коробка представляет собой раму и является неподвижной частью оконного блока. Оконная коробка устанавливается в оконном проеме.

Окна могут быть с одинарным, двойным, а иногда с тройным остеклением. Оконные переплеты изготавливают из дерева, металла или пластмассы.

Типы и размеры окон принимают согласно ГОСТ 11214-86 «Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий».

Для каждого типа проема предназначен свой тип оконного блока. Например, в обозначении окна ОР 15-9 число 15 - координационная высота проема в модулях, т.е. 1500 мм; число 9 - ширина проема, т.е. 900 мм. Однако, конструктивный размер проема по высоте и ширине на 10 мм больше, т. е. 1510x910 мм. Соответственно конструктивный размер оконного блока меньше координационного на величину 30-40 мм.

Минимальная ширина одностворчатого окна 600 мм. Двухстворчатые окна имеют ширину 900 мм, 1100 мм, 1300 мм.

При использовании спаренных проемов для устройства окна и балконной двери размер ширины общего проема должен быть равен сумме размеров проемов за вычетом 10 мм.

Одинаковым по форме и размерам проемам присваивают одинаковые марки (OK - 1, ОК - 2 и т.д.)

Двери служат для сообщения между помещениями. На дверные коробки, укрепленные в проемах стен, навешивают дверные полотна. По числу дверных полотен различают двери одно - и двупольные. Дверные полотна могут быть глухими (марки ДГ), остекленными (марки ДО) и полностью из стекла.

Различают также двери правые (при открывании на себя правой рукой дверь открывается вправо) и левые (открываются левой рукой влево).

По расположению в здании двери разделяют на наружные и внутренние.

Двери внутренние устраивают во внутренних стенах и перегородках, в которых предусматривают соответствующие проемы. Типы и габаритные размеры внутренних дверей должны соответствовать ГОСТ 6629-88* «Двери деревянные внутренние для жилых и общественных зданий».

Двери наружные изготавливают по ГОСТ 24698 - 81 «Двери деревянные наружные для жилых и общественных зданий».

Материалом для дверных полотен чаще всего служит дерево, однако в последнее время довольно часто применяют стекло, пластмассу и другие материалы.

В оконных и наружных дверных проемах делаются «четверти», т.е. крайний кирпич (со стороны улицы) при кладке простенка выдвигается на 65 мм своей длины. Устройством четверти достигается две цели: утепление проема и удобство установки оконных и дверных блоков.

Лестничная клетка - огражденное капитальными стенами помещение, в котором размещают лестницу.

Лестница представляет собой несущие конструкции, состоящие из чередующихся наклонных ступенчатых элементов - маршей, которые опираются на горизонтальные плоскостные элементы- лестничные площадки.

Для безопасности движения, лестницы оборудуются вертикальными ограждениями.

Лестничная площадка - горизонтальный элемент лестницы между маршами. Различают основные лестничные площадки на уровнях этажей и промежуточные - для перехода с одного марша на другой.

Лестничный марш - наклонный элемент лестницы со ступенями (в одном марше должно быть не более 18 ступеней). Вертикальная грань ступени называется подступенком, горизонтальная - проступью.

Косоуры - наклонные стальные или железобетонные балки, опирающиеся на площадки; на эти балки укладывают ступени лестницы.

Элементы конструкций (изделия) и их маркировка

В настоящее время прогрессивный метод строительства - монтаж (сборка) здания или сооружения из элементов и деталей заводского изготовления. Элементы конструкций, которые поставляют на строительную площадку в готовом виде для монтажа здания, называют строительными изделиями.

Конструктивным элементам (изделиям) присвоены буквенные обозначения - марки, которые проставляют на рабочих чертежах и схемах расположения элементов сборных конструкций. Марки состоят из начальных букв названий соответствующих элементов. Каждый конструктивный элемент имеет свою нумерацию в проекте, например, колонна К1, фундаментные балки БФ2 и т.д. Марки наносят на полках линий - выносок, как показано на рисунке 2.2. Если несколько конструктивных элементов однотипные, то им присваивается один и тот же порядковый номер. В этом случае допускается марку наносить на общей полке линии - выноски рядом с изображением элемента.

Размер шрифта марок (позиций) элементов должен быть, как правило, на один - два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже.

На рисунке 2.3 показаны основные конструктивные элементы зданий: типовые строительные изделия (а - фундаментный блок; б, в - стеновые блоки подвала; г - настил перекрытия; д - плита перекрытия с круглыми отверстиями; е - ригель или прогон; ж - колонна; з - лестничный марш; и - балконная плита).

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Буквенные обозначения элементов конструкций и изделий (выборка из ГОСТ 23009 - 78):

  • Балки......Б
  • Балки подкрановые.....БП
  • Балки стропильные ..... БС
  • Балки фундаментные .....БФ
  • Блоки стеновые....СБ
  • Двери....Д
  • Колонны......К
  • Окна.... ОК
  • Марш лестничный.... ЛM
  • Панели перегородок......ПГ
  • Фундаментные блоки.....ФБ
  • Панели стеновые.......ПС
  • Перемычки....ПР
  • Плиты перекрытий, покрытий.........П
  • Площадки лестничные......ЛП
  • Связи вертикальные....ВС
  • Связи горизонтальные.......ГС
  • Сетки арматурные.......С
  • Стойки......СК
  • Фермы стропильные.....ФС
  • Фундаменты.......Ф
  • Фундаменты под оборудование.....ФО

Состав рабочих чертежей, условные изображения элементов зданий и некоторых санитарно-технических устройств

В состав комплекта рабочих чертежей марки АС - «Архитектурно -строительные решения» или комплекта чертежей марки АР - «Архитектурные решения» (согласно ГОСТ 21.501-93) входят:

  • общие данные по рабочим чертежам;
  • планы, разрезы и фасады здания, их фрагменты и узлы, на которых показывают объемно - планировочное и общее конструктивное решения;
  • план полов;
  • план кровли (крыши);
  • схемы заполнения оконных проемов (кроме металлических окон, схемы расположения которых входят в комплект чертежей марки КМ), а также схемы расположения перегородок (кроме железобетонных, которые входят в комплект чертежей марки КЖ);
  • чертежи подземных конструкций здания (каналов, тоннелей, приямков для прокладки трубопроводов, электрических сетей и размещения технологического оборудования);
  • спецификации к схемам расположения.

На первых листах каждого основного комплекта рабочих чертежей приводят общие данные по рабочим чертежам, куда входят:

  • ведомость рабочих чертежей основного проекта;
  • ведомость спецификаций;
  • ведомость ссылочных и прилагаемых документов;
  • условные обозначения, не установленные стандартами.

Формы перечисленных ведомостей указаны в ГОСТ 21.101-97.

Комплект чертежей марки АС дает полное представление о здании: его архитектуре, планировке, и размерах помещений, количестве этажей, конструкциях и материалах основных его элементов. На их основе составляют чертежи на производство специальных строительных работ по водоснабжению и канализации, отоплению и вентиляции, газоснабжению, электроснабжению и т.д.

На планах и разрезах жилых зданий кроме оконных и дверных проемов показывают санитарно-техническое оборудование - унитазы, ванны, умывальники, душевые кабины, вентиляционные и дымовые каналы и т. п. На планах и разрезах производственных зданий наносят подъемно - транспортное оборудование - мостовые краны, подкрановые пути, подпольные каналы для коммуникаций и т.п. Эти конструктивные элементы и оборудование выполняют на планах в виде условных графических изображений, наносимых в масштабе чертежа.Условные графические изображения санитарно-технического оборудования определяются ГОСТ 2.786-70*,

ГОСТ 21.205- 93. На чертежах условные изображения санитарно-технических устройств должны соответствовать их действительным размерам с учетом масштаба чертежа. В схемах и чертежах санитарно - технических устройств изображения выполняют без масштаба. Размеры наиболее часто встречающегося санитарно-технического оборудования даны на рисунке 2.4.

Условные изображения элементов зданий приведены в ГОСТ 21.501-93. В таблице 2.1 даны условные изображения проемов. На чертежах, выполняемых в масштабе 1:200 и мельче, четверти в оконных проемах не показывают (четвертью называется выступ в проеме, равный одной четвертой части кирпича). В таблице 2.2 приведены условные изображения направления открывания окон на фасаде. Открывающиеся оконные переплеты на фасаде обозначают треугольником А. Основание треугольника определяет место, где навешивается переплет.

Если треугольник обведен тонкой сплошной линией, то он открывается наружу, а если тонкой штриховой - то внутрь. Обозначение открывания оконных переплетов показывают на каждом переплете, входящем в состав заполнения проема. В таблице 2.3 даются условные изображения направления открывания дверей и ворот на плане.

При изображении дверей (ворот) в плане угол наклона дверного полотна к плоскости стены принимается равным 30°. На чертежах, выполняемых в масштабе 1:400 и мельче, не показывают дверные полотна и их открывание. В таблице 2.4 приводятся условные изображения лестниц, пандусов и отмосток. В условных изображениях лестниц, стрелкой показывают направление подъема марша.

Кружки у начала стрелок и концы стрелок ставят у края площадки этажа, к которому относится план. В условных изображениях пандусов (наклонных спусков) стрелкой показывают направление спуска. На чертежах в некоторых случаях около стрелки, показывающей уклон пандуса, указывают величину уклона. Условные изображения отверстий и каналов в стенах, приведенные в таблице 2.5, используют на чертежах, выполненных в масштабе 1:200 и крупнее. Контуры каналов и присоединений к ним вычерчивают тонкими линиями. Размеры сечений каналов указывают в том случае, когда они не приведены на других чертежах.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Чертежи планов зданий

Строительные чертежи зданий и инженерных сооружений составляют по общим правилам прямоугольного (ортогонального) проецирования на основные плоскости проекций. План должен располагаться на листе так же, как на генеральном плане.

План - это изображение разреза здания, рассеченного мнимой горизонтальной плоскостью, проходящей на определенном уровне, как показано на рисунке 2.5. Согласно ГОСТ 21.501-93 эту плоскость следует располагать на 1/3 высоты изображаемого этажа. Для жилых и общественных зданий мнимую секущую плоскость располагают в пределах дверных и оконных проемов этажа.

На чертеже плана здания показывается то, что попадает в секущую плоскость и что расположено под нею. Таким образом, план здания является его горизонтальным разрезом.

План здания дает представление о форме здания в плане и взаимном расположении отдельных помещений. На плане здания показывают оконные и дверные проемы, расположение перегородок и капитальных стен, встроенных шкафов, санитарно - техническое оборудование и т.п. Санитарно-техническое оборудование вычерчивают на плане здания в том же масштабе, что и план здания.

Если план, фасад и разрез здания размещены на одном листе, то план располагают под фасадом в проекционной связи с ним. Однако из-за больших размеров изображений, планы обычно помещают на отдельных листах, при этом длинная сторона их располагается вдоль листа.

Приступая к вычерчиванию плана, следует помнить, что сторону плана, соответствующую главному фасаду здания, рекомендуется обращать к нижнему краю листа. Определяя на листе место для чертежа плана здания, следует учитывать наносимые размеры и маркировку координационных осей. Поэтому чертеж плана должен располагаться примерно на расстоянии 75 - 80 мм от рамки листа. В конкретных случаях эти размеры могут меняться. После определения местоположения плана на листе и его масштаба приступают к вычерчиванию.

План здания рекомендуется выполнять в следующей последовательности:

1. Прочертить штрихпунктирной линией толщиной 0,3... 0,4 мм координационные оси плана, продольные и поперечные, как показано на рисунке 2.6. Эти оси служат для привязки здания к строительной координатной сетке, а также для определения положения несущих конструкций, так как эти оси проводят только по капитальным стенам и колоннам.

Для маркировки осей на стороне здания с большим их числом используют арабские цифры 1, 2, 3, и т.д. Чаще всего большее число осей проходит поперек здания. Для маркировки осей на стороне здания с меньшим их числом пользуются буквами русского алфавита А, Б, В и т.д. Буквами маркируют, как правило, оси, идущие вдоль здания. При маркировке осей не рекомендуется употреблять буквы: 3, Й, О, X, Ц, Ч, Щ, Ы, Ь,Ъ. Маркировку осей ведут слева направо и снизу вверх. Пропуски в порядковой нумерации и алфавите при обозначении координационных осей не допускаются. Обычно маркировочные кружки (диаметр их 6.... 12 мм) располагают с левой и нижней стороны здания.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

2. С учетом привязки осей по МКРС (модульная координация размеров в строительстве) и толщины стен, прочерчивают тонкими линиями контуры продольных и поперечных наружных и внутренних капитальных стен, рисунок 2.7.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Капитальные стены привязывают к координационным осям, т.е. определяют расстояния от внутренней и наружной плоскости стены до координационной оси здания, причем ось можно не проводить на всем протяжении стены, а провести лишь на величину, необходимую для простановки размеров привязки. Координационные оси не всегда должны совпадать с геометрическими осями стен. Их положение следует задавать с учетом координационных размеров, используемых стандартных пролетных конструкций балок, ферм или плит перекрытия. В зданиях с несущими продольными и поперечными стенами привязку выполняют в соответствии со следующими указаниями.

В наружных несущих стенах координационная ось проходит от внутренней плоскости стен на расстоянии, равном половине номинальной толщины внутренней несущей стены, кратном модулю или его половине. В кирпичных стенах это расстояние чаще всего принимают равным 200 мм, или равным модулю, т.е. 100 мм, рисунок 2.8а. В наружных самонесущих стенах, если панели перекрытий не заходят в нее, для удобства расчета количества стандартных элементов перекрытия координационную ось совмещают с внутренней гранью стены, что получило наименование нулевой привязки, рисунок 2.8б. Если элементы перекрытия опираются на наружную стену по всей ее толщине, координационная ось совмещается с наружной гранью стены, рисунок 2.8в. Во внутренних стенах геометрическая ось симметрии совмещается с координационной осью, рисунок 2.8г. Отступление от этого правила допускается для стен лестничных клеток и стен с вентиляционными каналами.

3. Вычерчивают контуры перегородок двумя тонкими линиями, рисунок 2.9. Необходимо обратить внимание на различие в присоединении наружных и внутренних капитальных стен и капитальных стен и перегородок.

Кроме стен и перегородок на этой стадии изображают лестничные марши. Зазор между маршами 100-200 мм. Ширина проступей - 300 мм.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

4. Выполняют разбивку оконных и дверных проемов.

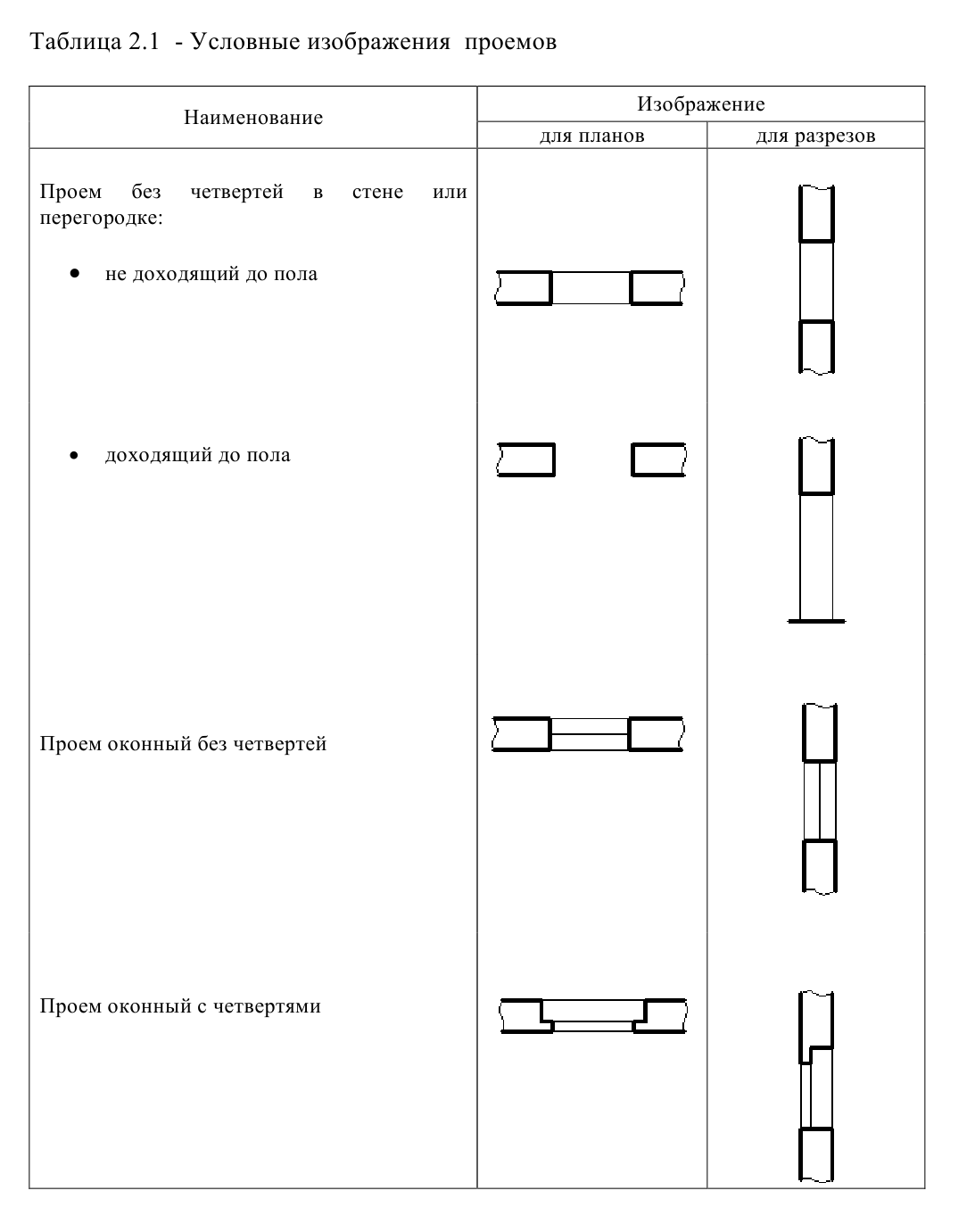

Условное обозначение оконных и дверных проемов с заполнением и без него изображают согласно ГОСТ 21.501-93. При вычерчивании плана в масштабе 1:50 или 1:100 при наличии в проемах четвертей их условное изображение дают на чертеже. Следует иметь в виду, что размеры проемов указаны в ГОСТе без учета четвертей, поэтому на чертежах размеры проставляют за вычетом четвертей, т.е. из размера проема вычитают 130 мм.

Четверть - это выступ в верхних и боковых частях проемов кирпичных стен, уменьшающий продуваемость и облегчающий крепление коробок, рисунок 2.10.

Ширина дверей выбирается из ряда: 700 мм для ванной и туалета; 800 мм или 900 мм для комнат и кухни; 900 мм или 1000 мм - входные двери в квартиру; 1200 мм или 1500 мм (двупольные) - входные двери в подъезд. При размещении дверного проема в стене для внутриквартирных дверей нужно исходить из удобства эксплуатации помещений, предполагаемой расстановки мебели и т.д., что следует учесть при определении направления открывания дверей.

Некоторые рекомендации по размещению дверей: двери в жилые комнаты и кухню должны открываться внутрь помещения; двери, ведущие в ванную и туалет, открываются наружу; двери должны как можно меньше загромождать помещение.

На планах дверные полотна изображают сплошной тонкой линией и открытыми примерно на угол 30° (величину угла на чертеже не указывают). Входные двери в здание открываются только наружу.

5. После изображения окон и дверей показывают расположение сантехнического оборудования: в кухне - мойку и плиту, в туалете - унитаз, в ванной комнате - ванну и умывальник. Условные графические изображения сантехнического оборудования выполняют в соответствии с ГОСТ 2.786-70* и ГОСТ 21.205-93, размеры наиболее часто встречающегося сантехнического оборудования даны на рисунке 2.4.

6. Обводят контуры перегородок и капитальных стен линиями соответствующей толщины, проставляют размеры, и площади помещений, как показано на рисунке 2.11. При выборе толщины линий обводки следует учесть, что не несущие конструкции, в частности контуры перегородок, обводят линиями меньшей толщины, чем несущие капитальные стены.

Размеры, проставляемые снаружи плана здания.

Первая размерная линия (цепочка) с чередующимися размерами простенков и проемов проводится на расстоянии 15....20 мм от внешнего контура плана.

На второй размерной цепочке указывают расстояния между соседними координационными осями.

На третьей размерной цепочке указывают расстояние между крайними координационными осями.

Расстояние между параллельными размерными линиями (цепочками) должно быть не менее 7 мм, а от размерной линии до маркировочного кружка координационной оси - 4 мм. Кружки для обозначения координационных осей принимают диаметром 6.... 12 мм.

Размеры привязки наружных стен к координационным осям проставляют перед первой размерной цепочкой.

На планах наносят также горизонтальные следы мнимых секущих плоскостей разреза, по которым затем строят изображения разрезов здания. Эти следы представляют собой толстые разомкнутые штрихи толщиной 1 мм со стрелками как показано на рисунке 2.11. В случае необходимости мнимую плоскость разреза можно изобразить утолщенной штрихпунктирной линией. Направление стрелок, т.е. направление взгляда, рекомендуется принимать снизу вверх или справа налево. Однако при необходимости можно выбрать и другое направление. В зависимости от положения размерных цепочек и загруженности чертежа их можно располагать у контура плана или за крайней размерной цепочкой как показано на рисунке 2.11. Секущие плоскости разрезов обозначают буквами русского алфавита или цифрами.

Размеры, проставляемые внутри плана здания.

Внутренние размеры помещений (комнат), толщины перегородок, внутренних стен, размеры дверных проемов проставляют на внутренних размерных линиях (цепочках). Внутренние размерные линии проводят на расстоянии не менее 8... 10мм от стены или перегородки.

Указывают ширину и длину лестничной клетки, координационные размеры ширины площадок, длину горизонтальной проекции маршей.

Цифру размера площади с точностью до 0,01 м проставляют на плане на свободном месте, ближе к правому нижнему углу каждого помещения, подчеркивая ее сплошной основной линией.

Проставляют высоту этажной и междуэтажной площадок, а для первого этажа - входной площадки, в прямоугольнике с точностью до третьей значащей цифры после запятой с указанием знака «+» или «-».

Над чертежом плана делают надпись. Для промышленных зданий это будет указание об уровне пола производственного помещения или площадки по типу «План на отм. +2,500». Слово «отметка» пишут сокращенно. Для гражданских зданий в надписи можно писать наименование этажа по типу «План 1-го этажа». Надписи не подчеркивают.

На плане указывают наименование помещений. Если размер изображения не позволяет делать надпись на чертеже, то помещения нумеруют, их наименование приводят в экспликации. Маркировочные цифры помещают в кружках диаметром 6-8 мм.

Чертежи планов этажей сопровождают экспликацией помещений; ведомостями отделки помещений и т.д. Формы и размеры экспликаций и ведомостей приведены на рисунке 2.12.

Рекомендуется следующая толщина обводки плана:

  • контуры несущих стен, попавших в сечение 0,6 - 0,7 мм;
  • контуры перегородок 0,3 - 0,4 мм;
  • контуры элементов, не попавших в разрез, изображение лестниц, сантехнического оборудования 0,3 мм;
  • толщина выносных, размерных, осевых линий, маркировочных кружков и других вспомогательных линий 0,2 мм.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

План крыши

В зданиях с наружным водостоком план крыши дается при сложной конфигурации здания в плане, а также в том случае, когда на крыше имеются надстройка, вентиляционные устройства и т.д.

Крыши могут быть плоские и скатные. Плоские крыши имеют уклон до 2,5%. Скатные крыши представляют собой несколько пересекающихся наклонных плоскостей - скатов. Скаты крыш, пересекаясь, образуют двугранные углы. Линия пересечения скатов крыши называется ребром. Верхнее горизонтальное ребро носит название конька. Пересечение скатов крыши, представляющих собой двугранный угол, обращенный книзу, образует разжелобок или ендову, как показано на рисунке 2.13. В одном здании все скаты крыши имеют, как правило, одинаковый уклон. Уклон зависит от материала кровли и климатических условий.

При построении геометрического чертежа плана кровли пользуются следующими правилами. При линии слива (часть крыши над карнизом), лежащей в одной горизонтальной плоскости, и одинаковых углах наклона скатов крыши соблюдают следующие правила:

  • если имеются два ската крыши с пересекающимися линиями слива, то проекция линии пересечения делит угол, образованный линиями сливов, пополам, как показано на рисунке 2.14а;
  • если имеются два ската крыши с параллельными линиями сливов, то проекция линии пересечения параллельна линиям слива и расположена на равных от них расстояниях - «конек», как показано на рисунке 2.14б;
  • если в какой-нибудь точке сходятся две линии пересечения, то из нее, как правило, идет третья, как показано на рисунке 2.14а.

Для построения плана кровли план здания делят на ряд прямоугольников. Прямоугольники должны перекрывать друг друга, а каждая их сторона полностью или частично выходить за наружный контур плана. Затем исходя из ранее приведенных положений строят изображения кровли над каждым прямоугольником, начиная с наиболее широкого, как показано на рисунке 2.14в. На плане кровли оставляют видимые контуры линий пересечения скатов. Для построения вида спереди или других видов необходимо знать уклон скатов.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Чертежи разрезов зданий

Разрезом называется изображение здания, мысленно рассеченного вертикальной плоскостью, рисунок 2.15. Если плоскость перпендикулярна продольным осям, то разрез называется поперечным, а параллельна им - продольным. Разрезы на строительных чертежах служат для выявления объемного и конструктивного решения здания, взаимного расположения отдельных конструкций, помещений и т.п.

Разрезы бывают архитектурные и конструктивные.

Архитектурные разрезы служат для выявления внутреннего вида помещений и расположения архитектурных элементов интерьера, на которых не показывают конструкции перекрытий, стропил, фундаментов и других элементов, но проставляют высоту помещений, оконных и дверных проемов, цоколя и т.п. Высоты этих элементов чаще всего определяются высотными отметками. Архитектурные разрезы составляют в начальной стадии проектирования для проработки фасада здания. Для строительства здания архитектурный разрез не используется, так как на нем не показаны конструктивные элементы здания, рисунок 2.16.

Конструктивные разрезы выполняют на стадии разработки рабочих чертежей здания, на которых показывают конструктивные элементы здания (фундаменты, стропила, перекрытия), а также наносят необходимые размеры и отметки, рисунок 2.17.

На рабочих чертежах направление взгляда для разрезов принимают, как правило, по плану - снизу вверх и справа налево. Иногда при необходимости или в учебных целях направление взгляда принимают слева направо.

Положение секущей плоскости выбирают таким, чтобы она проходила по наиболее важным в конструктивном или архитектурном отношении частям здания: оконным и дверным проемам, лестничным клеткам, балконам и т.д. Следует иметь в виду, что плоскость разреза по лестнице всегда проводят по ближайшим к наблюдателю маршам. При этом марш лестницы, попавшей в разрез, обводят линией большей толщины (сплошная основная), чем контур марша, по которому секущая плоскость не проходит. Контур этого марша обводят сплошной тонкой линией.

На разрезах рекомендуется изображать не все элементы, расположенные за секущей плоскостью, а только те, которые находятся в непосредственной близости от неё.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

При вычерчивании разреза все построения выполняют тонкими линиями в следующем порядке:

  • проводят вертикальные координационные оси основных несущих конструкций стен и колонн, перпендикулярно которым чертят горизонтальные линии основных уровней (поверхности земли, пола всех этажей и условно верха чердачного перекрытия и карниза), рисунок 2.18. Уровень чистого пола первого этажа принимается за нулевой (0,000) и на чертежах обозначается сокращенно «Ур. ч.п.». Отметка уровня земли на чертежах обозначается - Ур.з. За высоту этажа принято считать расстояние от пола одного этажа до пола другого этажа. Для построения разреза используют размеры, имеющиеся на плане, например, расстояния между координационными осями, толщину стен и перегородок и т.п.;
  • наносят тонкими линиями контуры наружных и внутренних стен, перегородок, которые входят в разрез, определяют ширину лестничных площадок, вычерчивают контуры карниза, цоколя и крыши, рисунок 2.19;
  • намечают в наружных и внутренних стенах и перегородках оконные и дверные проемы, а также видимые дверные проемы и другие элементы, расположенные за секущей плоскостью, рисунок 2.20. Проводят выносные и размерные линии, кружки для маркировки координационных осей и знаки для простановки высотных отметок. Выполняют разбивку лестничных маршей;
  • обводят контуры разреза линиями соответствующей толщины, проставляют необходимые размеры, высотные отметки, марки осей, делают поясняющие надписи, указывают наименование разреза, удаляют ненужные линии построения. Все отметки выше нулевой должны быть указаны на чертеже со знаком «+», а ниже - со знаком «-». При изображении на разрезе проемов с четвертями их размеры указывают по наименьшей величине проема. На разрезе должны быть нанесены все необходимые размеры для определения расположения отдельных элементов здания, но не рекомендуется дублировать размеры, имеющиеся на плане. Исключение составляют только размеры между координационными осями.

При обводке разреза рекомендуется применять следующие толщины линий: для контуров сечений - 0,6...0,7 мм; для элементов за секущей плоскостью - 0,3...0,4 мм; для земли - 0,7...0,8 мм; для оборудования - 0,2...0,3 мм.

Пример архитектурного разреза здания приведен на рисунке 2.21.

Конструктивные разрезы вычерчивают в той же последовательности. Однако более детально вычерчивают конструктивные элементы, для многослойных конструкций даются этажерки, участки сечений заполняются изображением элементов конструкций и графическим обозначением материала, согласно ГОСТ 2.306-68*.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Чертежи лестниц

Лестницы являются ответственной частью многоэтажного здания, так как служат для сообщения между этажами. По материалу лестницы подразделяют на деревянные, стальные и железобетонные. По способу изготовления различают сборные и монолитные железобетонные лестницы. По назначению их подразделяют на основные (или главные) и служебные (или вспомогательные). Служебные лестницы используют для сообщения с подвалами, чердаками и в качестве запасных для эвакуации людей в случае пожара. Пожарные лестницы служат для наружного доступа на этажи, крышу и чердак.

Каждая лестница состоит из маршей и площадок, как показано на рисунке 2.22. Марш представляет собой конструкцию, состоящую из ряда ступеней, которые опираются на балки - косоуры, располагаемые под ступенями. Ступени лестниц характеризуются высотой подступенка h и шириной проступи b. Высота подступенка находится в пределах 135-180 мм (чаще всего 150 мм). Ширина проступи 250-300мм. Для основных лестниц для увязки с ЕМС (единая модульная система) ширину проступи принимают 300 мм. Марши в зависимости от конструкции узла опирания на площадки подразделяют на марши без фризовых ступеней и марши с фризовыми ступенями, когда крайние ступени марша (проступи) на лестнице располагаются на одном уровне с площадками и имеют особые очертания. Все остальные ступени марша одинаковы. Для безопасности движения лестницы оборудуют вертикальными ограждениями - перилами. Высота ограждения обычно принимается 900-950 мм.

Строительное черчение - примеры с решением заданий и выполнением чертежей

В современных зданиях лестницы монтируют, в основном, из крупноразмерных цельных лестничных маршей и площадок. Марки лестничных маршей состоят из букв и цифр. Буквы обозначают наименование изделия: ЛM - лестничный марш; ЛП - лестничная площадка. Первые две цифры марки лестничного марша обозначают высоту этажа в дециметрах, вторые - половину ширины лестничной клетки в дециметрах (в свету). Например, ЛМ 30-11 - это марш для здания высотой этажа 3000 мм и шириной лестничной клетки 2200 мм. Первые две цифры марки лестничной площадки обозначают ширину лестничной клетки в свету в дециметрах, вторые две цифры - ширину лестничной площадки в дециметрах. Например, марка ЛП 22-15 обозначает лестничную площадку, установленную в лестничной клетке шириной 2200 мм. Ширина площадки этой марки 1500 мм.

Сборные железобетонные лестницы из мелкоразмерных элементов монтируют из отдельных ступеней, косоуров, площадочных балок и плит. В зависимости от числа маршей, находящихся в пределах высоты одного этажа, лестницы делят на одно-, двух- и трехмаршевые. Высота подъема одномаршевой лестницы равна высоте этажа. Чаще всего применяют двухмаршевые лестницы. В марше допускается не менее 3 и не более 18 ступеней. Ширину маршей обычно берут в пределах 900-2400 мм. Величина минимального зазора между маршами, равна 100 мм (из конструктивных и противопожарных условий, для обеспечения протягивания пожарного рукава в случае необходимости). Лестничные марши устанавливают с уклонами: 1:1,5; 1:1,75; 1:2 и т.д.

Лестничные площадки, устраиваемые на уровне каждого этажа, называют этажными, а между этажами — межэтажными или промежуточными. Ширину лестничных площадок принимают не менее ширины марша и не менее 1200 мм. На рисунке 2.23 дано построение разреза по лестничной клетке. Длина лестничной клетки здесь - 5610 мм (ширина промежуточной площадки 1500 мм + длина горизонтальной проекции марша 2700 мм + ширина этажной площадки 1410 мм). Ширина марша - 1050 мм.

Ширина лестничной клетки равна 2200 мм (суммарная ширина маршей плюс промежуток между ними). Промежуток, который необходим для пропуска пожарного шланга, должен быть не менее 100 мм. Высота этажа здесь принята равной 3000 мм. При высоте ступени 150 мм, подступенков в каждом марше должно быть десять (3000:150:2). Число проступей в одном марше будет на единицу меньше числа подступенков, так как проступь последней ступени (фризовая ступень) каждого марша совпадает с уровнем площадки и включается в нее. Поэтому в плане каждого марша нужно подсчитать число ступеней не по промежуткам между линиями, а по самим линиям, обозначающим границу ступеней.

После предварительных расчетов приступают к построению разреза по лестничной клетке. Проводят координационные оси для лестничной клетки, вычерчивают стены, отмечают уровни лестничных площадок (промежуточных и этажных) горизонтальными линиями. Затем откладывают на горизонтальной линии разреза от внутренней стены 1410 мм (ширина площадки) и девять раз по 300 мм (ширина ступени) и через полученные точки проводят на разрезе тонкие вертикальные линии для разбивки ступеней. Чтобы получить точки 1, 3, 5, откладывают влево и вправо соответственно от края площадки (этажной и промежуточной) ширину ступени (300 мм). Точки 2 и 4 отмечают на краю линии, обозначающей площадку. Соединяют тонкой линией точки 1 и 2, 3 и 4. Построенные линии пересекаются с вертикальными линиями разбивки в точках, через которые проводятся горизонтальные линии (проступи) и вертикальные (подступенки).

Таким же способом проводят на разрезе разбивку ступеней и других маршей. Необходимо помнить, что плоскость нижнего подступенка вышележащего марша и плоскость верхнего подступенка нижележащего марша должны совпадать.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Чертежи фасадов зданий

Чертеж фасада дает представление о внешнем виде здания, его архитектуре и о соотношении его отдельных элементов. Различают главный фасад, дворовый и боковые или торцовые фасады. На рабочих чертежах фасадов зданий, как правило, показывают только крайние координационные оси и размер между ними не проставляют. Название фасаду дают по обозначению крайних координационных осей на плане. Например, если на чертеже главного фасада стоит надпись «Фасад 1-5», то на чертеже дворового фасада пишут «Фасад 5-1».

Чертеж фасада, являющийся одной из проекций здания, вычерчивается на основании чертежей плана и разреза, т.е. все горизонтальные линии и места их проведения берут с разреза (уровень земли, отмостка, цоколь, верх и низ проемов, карниз и т. д.), а вертикальные - с плана. Масштаб фасада должен быть минимальным, но достаточным для показа проемов, отверстий в стенах и т.п. На чертежах фасадов желательно указывать трубы наружного водостока, пандусы у ворот, пожарные лестницы, деформационные швы и т.п. Участки стен, выполненные из материала, отличающегося от материала всего здания, на фасаде выделяют штриховкой. Рисунок оконных переплетов, тип дверей и ворот показывают только на фасадах, выполненных в масштабе 1:100 и крупнее.

Все построения, связанные с вычерчиванием фасада, производят в следующей последовательности:

  • проводят горизонтальную линию толщиной, принятой для обводки фасада. Эта линия служит основанием, на котором строят фасад здания;
  • проводят тонкими линиями горизонтальные контуры цоколя, низа и верха проемов (оконных и дверных), карниза, конька и других элементов здания;
  • вычерчивают вертикальные линии координационных осей, стен, оконных и дверных проемов и т.п.;
  • вычерчивают тонкими линиями крыши, если необходимо, то дымовые и вентиляционные трубы, ограждения балконов и другие архитектурные элементы фасада, рисунок 2.24;
  • наносят маркировочные кружки координационных осей, выносные линии и знаки высотных отметок, а при необходимости и размерные линии. На чертежах фасадов зданий справа и слева проставляют высотные отметки уровня земли, цоколя, низа и верха проемов, карниза и верха кровли. Высотные отметки выше нулевой указать со знаком «+», ниже нулевой - со знаком «-». Полочку отметки желательно развернуть в сторону от изображения;
  • после проверки соответствия фасада с планом и разрезом проводят окончательную обводку фасада, рисунок 2.25. Видимые контуры на чертежах фасадов выполняют сплошной основной линией, а линию контура земли проводят утолщенной линией, выходящей за контур фасада примерно на 30 - 40 мм.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Чертежи металлических конструкций

Наряду с железобетонными и деревянными конструкциями в строительстве широко применяют металлические. Металлические конструкции используют при строительстве мостов, большепролетных зданий и т.д.

Для металлоконструкций применяется прокатная и листовая сталь, которую изготовляют на металлургических заводах.

Профилированная сталь (прокат), поступающая с завода, называется сортаментом. Форма поперечного сечения стального проката определяет ее профиль и название. На рисунке 3.1 изображены наиболее распространенные профили стального проката: угловая равнополочная и неравнополочная, тавровая, двутавровая, зетовая, швеллер, размеры которых приведены в справочниках на стальной прокат. Основные элементы профиля имеют конкретные названия. Элемент, характеризуемый величиной Строительное черчение - примеры с решением заданий и выполнением чертежей в угловой стали, швеллере, двутавре, называется полкой. В швеллере и двутавре вертикальный элемент, имеющий высоту Строительное черчение - примеры с решением заданий и выполнением чертежей, называется стенкой. Наименование элементов угловой стали дано на рисунке 3.2.

На чертежах профили проката даются контурными изображениями, без скругления углов. При обозначении профиля, кроме графического изображения, справа от него проставляют числовые величины: ширину и толщину полки уголка в миллиметрах по типу Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

У равнополочной угловой стали первая, а у неравнополочной первая и вторая цифры указывают ширину полок. Третья цифра обозначает толщину полок. Швеллер, двутавр, тавр обозначают знаком и номером по типу Строительное черчение - примеры с решением заданий и выполнением чертежейЗО (знак определяет вид профиля, номер характеризует высоту профиля в сантиметрах). Если в элементе металлических конструкций несколько одинаковых профилей, то перед обозначением указывают их количество, например, Строительное черчение - примеры с решением заданий и выполнением чертежей

В тех случаях, когда в проекте используются конструкции из других металлов, например, алюминия, перед обозначением прокатных профилей наносят буквенные символы, состоящие из начальных букв соответствующего наименования металла, например Строительное черчение - примеры с решением заданий и выполнением чертежей

Графические обозначения материалов и правила их нанесения на чертежах принимают по ГОСТ 2.306-68. Отдельные элементы металлических конструкций соединяют преимущественно сварными швами и реже болтами. Крепежные детали условно изображают по ГОСТ 2.315 - 68*.

В таблице 3.1 приведены условные изображения болтов. При указании размещения болтов следует пользоваться теми же правилами, что и в машиностроительных чертежах. Болты в соединениях при малых масштабах на чертежах изображаются в виде знака «+».

Условные изображения и обозначения швов сварных конструкций выполняют по ГОСТ 2.312 - 72. Однако на чертежах марки КМ в соответствии со стандартами предприятий-изготовителей металлических конструкций допускается принимать изображения швов сварных соединений, приведенные в таблице 3.2. В этом случае сварные швы обозначают без выносных линий.

Таблица 3.1 - Условное изображение отверстий, заклепок и болтов

Строительное черчение - примеры с решением заданий и выполнением чертежей

Таблица 3.2 - Условное обозначение сварных швов

Строительное черчение - примеры с решением заданий и выполнением чертежей

Правила оформления чертежей металлических конструкций

Чертежи металлических конструкций объединяют в комплекты чертежей марки КМ. Они содержат данные, необходимые для составления рабочих чертежей. Элементы металлических конструкций на чертежах обозначают марками. Маркировку производят прописными буквами. Рекомендуется использовать одну или две буквы русского алфавита по типу Б - балка, Ф - ферма, ФС - ферма стропильная. Буквы 3, О, Ч, Ы, Щ, Ъ, Б - не используют. Каждому конструктивному элементу в группе присваивается свой номер, например, К1, К2, Ф1, Б2 и т. д.

Согласно ГОСТу 23009-78 и ГОСТу 26047-83 на чертежах применяются следующие условные буквенные обозначения наименований основных элементов изделий и конструкций:

  • Балки ...........Б
  • Балки стропильные........БС
  • Колонны.........К
  • Каркасы..........КР
  • Панели перегородок........ПГ
  • Перемычки.........ПР
  • Лестничные марши..........ЛM
  • Лестничные площадки......ЛП
  • Опорные подушки........ОП
  • Потолки подвесные....ПП
  • Рамы ворот........РВ
  • Стеновые блоки........СБ
  • Фахверк:
  • ригели......РФ
  • стойки..........ТФ

Фермы:

  • подкраново-подстропильные........ФП
  • разного назначения............Ф

Масштабы чертежа выбирают в зависимости от сложности конструкции и сооружения в целом с тем, чтобы были обеспечены компактность изображения, удобство пользования чертежом и получение четких копий при современных способах размножения чертежей.

Рекомендуемые масштабы для выполнения чертежей марки КМ:

Схемы расположения конструкций.....................1:200; 1:400 Общий вид, планы, разрезы....................................1:50; 1:100; 1:400 Элементы конструкций........................................... 1:15; 1:20; 1:50; 1:100 Узлы конструкций..................................................... 1:5; 1:10; 1:15; 1:20

Чертежи металлоконструкций выполняют в соответствии с требованиями ГОСТ 2.305-2008. Однако расположение видов на чертежах КМ несколько отличается от расположения видов на других чертежах. На чертежах металлоконструкций вид сверху располагается в проекционной связи над главным видом; вид справа - справа от главного вида; вид слева - слева от главного вида; вид снизу - под главным видом. При этом над каждым видом (кроме главного) делают надпись по типу «А», а направление взгляда указывают стрелкой, обозначенной соответствующей буквой, как показано на рисунке 3.3.

На чертежах металлических конструкций, на видах и разрезах показывают только те элементы, которые находятся в непосредственной близости от совмещенных с плоскостью чертежа граней и поверхностей изображенной конструкции.

Контуры элементов конструкций на изображениях разрезов и сечений не покрывают штриховкой. Отверстия, болты и заклепки на видах и разрезах, параллельных их осям, допускается изображать осевыми линиями.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Размеры проставляют согласно ГОСТ 2.307 - 68 с учетом требований СПДС ГОСТ 21.101-97 для строительных чертежей. Размеры на чертежах проставляют только для того, чтобы установить взаимное расположение элементов, их осей и местоположение отверстий в элементах. Размеры нескольких одинаковых пролетов или других промежутков допускается указывать в виде произведения размера пролета на их число. Условное обозначение профилей и их действительное положение в элементе конструкции допускается изображать по типу Строительное черчение - примеры с решением заданий и выполнением чертежей, приводя также данные о размерах профилей. В эти данные записывают при необходимости и длину детали, которая отделяется знаком «тире» от размера сечения, например, Строительное черчение - примеры с решением заданий и выполнением чертежей При обозначении листовой стали допускается давать ширину и толщину листа в мм (— 600x6), или только толщину в мм (Строительное черчение - примеры с решением заданий и выполнением чертежей). Сведения о размерах профиля следует наносить параллельно его изображению на полке линии-выноски или без нее, как показано на рисунке 3.9. Если преобладающее число отверстий, заклепок или болтов, изображенных на чертеже металлических конструкций, имеют один и тот же диаметр, то выносные надписи от них заменяют общим указанием к листу.

Скосы на чертежах элементов конструкции указывают линейными размерами, как показано на рисунке 3.4а, а уклон можно указать треугольником, стороны которого параллельны соответствующим линиям металлической конструкции (фермы, раскосы) - рисунок 3.4б. Треугольник располагают в непосредственной близости от этих элементов.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Металлические конструкции можно разделить на сплошностенчатые, листовые и решетчатые. Ферма - это решетчатая, несущая конструкция, состоящая из отдельных прямолинейных стержней. Стержни, связанные в узлах друг с другом и с верхним и нижним поясами, образуют геометрически неизменяемую стержневую систему. Фермы предназначены для поддержания покрытия здания, а также применяются в устройстве мостов, эстакад и других сооружений.

По своему очертанию фермы могут быть треугольные, сегментные, полигональные, с параллельными поясами и другие, как показано на рисунке 3.5. Ферма состоит из поясов и решетки, рисунок 3.6. Верхний и нижний элементы фермы называют, соответственно, верхним и нижним поясами.

Стержни, заключенные между поясами, называют решеткой фермы, которая состоит из вертикальных элементов (стоек) и наклонных элементов (раскосов). Место соединения отдельных элементов решетки фермы друг с другом называется узлом. Узел у места «перелома» верхнего пояса называется коньковым узлом, а узел опорной части фермы - опорным узлом. Расстояние между опорами фермы называется пролетом фермы. Расстояние между узлами фермы, измеренное по горизонтали, называется панелью.

Чтобы элементы решетки фермы не испытывали изгибающих усилий и работали только на сжатие или растяжение, нагрузка на ферму всегда передается только в узлах.

Все элементы фермы (раскосы, стойки, верхний пояс, нижний пояс) соединяются между собой посредством металлического листа (фасонки) с помощью заклепок или сварки. Фермы, перекрывающие поперечный пролет здания и опирающиеся на несущие элементы (стены, колонны), называют стропильными.

При необходимости на чертежах металлоконструкций, в том числе и на чертежах ферм, вычерчивают геометрическую схему сплошной основной линией в непосредственной близости от соответствующего вида.

Схемы выполняют в масштабе 1:200,1:400 и мельче. На геометрической схеме металлоконструкций указывают расстояния между точками пересечения осевых линий (линий центров тяжести сечений). Размерные числа ставят над и под линиями схемы на расстоянии 2 мм без выносных и размерных линий как показано на рисунке 3.7.

При необходимости на геометрическую схему, кроме размеров, наносят расчетные усилия с соответствующими знаками. При этом на левой половине схемы проставляют размеры, а на правой указывают усилия со знаком плюс растянутых, со знаком минус - сжатых элементов, причем цифры, являющиеся геометрическими размерами, располагают в левой части схемы над линиями, обозначающими элементы фермы, а цифры, обозначающие усилия, - под линиями в правой части, как показано на рисунке 3.7. Над схемой располагают надпись: «Геометрическая схема фермы». Схему вычерчивают линиями толщиной 0,6 - 0,8 мм.

На рабочих чертежах металлических конструкций вычерчивают спецификации, ведомости элементов, таблицы сварных швов, отправочных марок и условные обозначения. Формы и размеры ведомостей и спецификаций приведены на рисунке 3.8.

Спецификацию и таблицы рекомендуется размещать над основной надписью. Текстовые указания объединяют в примечания.

В состав чертежей марки КМ входят общие данные (заглавный лист), схемы расположения, рабочие чертежи металлических конструкций с узлами, чертежи отдельных деталей (заготовительные чертежи).

На рисунке 3.9 дан пример рабочего чертежа узла КМ.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Чертежи железобетонных конструкций

Железобетонными называют конструкции, в которых совместно работают бетон и сталь. Бетоном обычно воспринимаются сжимающие усилия, а стальной арматурой - растягивающие. Положительными свойствами бетона являются его значительная прочность при сжатии, возможность придания выполняемой из него конструкции любой формы, водостойкость, огнестойкость, долговечность и т.п.

Все железобетонные конструкции по способу изготовления делятся на монолитные и сборные.

Монолитные конструкции выполняют полностью на строительной площадке в том месте здания или сооружения, где они предусмотрены проектом. В настоящее время из монолитного железобетона строят целые здания.

Сборные конструкции изготавливают на специальных заводах и доставляют к месту строительства в готовом виде. Конструкции из сборного железобетона лучшего качества и их применение позволяет сокращать сроки строительства.

Рабочие чертежи железобетонных конструкций объединяются в комплект чертежей под маркой КЖ. Чертежи марки КЖ должны содержать все необходимые данные для изготовления монолитных конструкций и монтажа сборных конструкций.

В состав комплекта рабочих чертежей марки КЖ входят:

  • схемы расположения элементов сборных конструкций — монтажные схемы фундаментов и фундаментных балок, колонн и подкрановых балок, схемы расположения плит покрытия, междуэтажных перекрытий, панельных стен, лестниц;
  • сборочные чертежи элементов конструкций — колонн, плит, фундаментных блоков, балок, ферм и т.п.;
  • чертежи арматурных и закладных изделий — крепежных изделий, изделий из профильного металла и арматурной стали.

Рекомендуемые масштабы для чертежей марки КЖ:

  • Схемы расположения элементов сборных конструкций......1:100; 1:200; 1:400;
  • Фрагменты.......... 1:50; 1:100
  • Узлы..... 1:5; 1:10; 1:15; 1:20
  • Виды и схемы армирования элементов конструкций.......1:20; 1:50; 1:100
  • Разрезы.....1:5; 1:10; 1:20
  • Арматурные и закладные детали......... 1:10; 1:20; 1:50

Условные графические изображения арматурных изделий и элементов железобетонных конструкций

Для соединения отдельных железобетонных конструкций предназначены закладные детали. Они представляют собой закрепленные в бетоне полосовую, угловую сталь или стержни, как показано на рисунке 4.1. Рабочие стержни и другие виды арматуры соединяются между собой вязальной проволокой или посредством сварки.

Хорошо работая на сжатие, бетон плохо воспринимает растягивающие усилия. Чтобы избежать разрушения бетонной конструкции при работе ее на растяжение, в растянутую зону помещают стальные стержни - арматуру, которые хорошо воспринимают растягивающие усилия.

На чертежах железобетонных конструкций арматуру изображают условно в соответствии с ГОСТ 21.501-93. В таблицах 4.1 и 4.2 приведены условные изображения, применяемые в специальных и обмерных чертежах строительных конструкций вновь проектируемых зданий и сооружений. Размеры условных изображений, как правило, не устанавливают.

Арматура может быть жесткой из прокатных профилей (двутавр, рельс, швеллер и т.п.) и гибкой из стержней малого сечения круглого или периодического профиля.

На чертежах арматуру колонн, рам, балок, ферм изображают на главном виде и в отдельных сечениях, выполненных по характерным местам ее расположения, как показано на рисунке 4.2.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Различают следующие виды арматуры: рабочая - это арматура, воспринимающая растягивающие усилия, и распределительная, которая служит для равномерного распределения нагрузки на рабочие стержни, а также для восприятия усадочных и температурных усилий в бетоне.

Монтажная арматура служит для крепления хомутов и поперечных стержней.

Хомуты служат для создания пространственного каркаса. В колоннах, балках и рамах к ним крепятся стержни рабочей и монтажной арматуры. Хомуты воспринимают часть растягивающих усилий, обеспечивают неизменное положение в каркасе всех стержней и ставятся по длине с определенным шагом.

Для предупреждения коррозии арматуры ее располагают на некотором расстоянии от поверхности железобетонной конструкции, создавая из бетона защитный слой. Толщина этого слоя всегда проставляется на чертеже, и величина его зависит от толщины железобетонного элемента и вида конструкции.

Ненапрягаемую арматуру железобетонных конструкций выполняют чаще всего в виде сварных сеток (плоских или рулонных) и каркасов, как показано на рисунке 4.3. Диаметр проволоки и стержней в сварных сетках принимается от 3 до 9 миллиметров. Сварные каркасы состоят из продольных и поперечных стержней, причем продольные стержни могут быть расположены в один или два ряда.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Таблица 4.1 - Условные графические изображения строительных конструкций и их элементов

Строительное черчение - примеры с решением заданий и выполнением чертежей

Таблица 4.2 - Условные изображения арматурных изделий

Строительное черчение - примеры с решением заданий и выполнением чертежей

Соединительным и закладным деталям, каркасам и сеткам присвоены марки, состоящие из буквенных обозначений и порядкового номера, которые проставляют на чертежах и в спецификации: закладные детали - МН; соединительные детали - МС; каркасы плоские - КР; каркасы пространственные - КП; сетки - С. Чертежи этих элементов выполняют на отдельных листах вместе с ведомостью арматуры.

К сборочным чертежам элементов строительных конструкций, а также к чертежам арматурных, закладных и соединительных изделий составляют спецификации по ГОСТ 21.101-97, форма которых аналогична форме спецификации для сборочных машиностроительных чертежей. Допускается совмещение спецификации со сборочным чертежом независимо от формата листа. В этом случае спецификацию располагают над основной надписью. Пример заполнения спецификации показан на рисунке 4.4.

Допускается не делать чертежи на простые детали, а все необходимые данные приводить в ведомости. Ведомость деталей вычерчивается в левой части формата по ГОСТ 21.501-93, рисунок 4.5. При заполнении ведомости деталей стержни следует располагать по порядку номеров позиций, исключая прямые стержни. В графе «Эскиз» дается схематичное изображение каждой позиции арматурного стержня. Эскиз выполняется по линейке линией толщиной 0,6...0,7 мм. При выполнении эскиза по возможности выдерживаются пропорциональные соотношения в размерах отдельных участков; углы отгибов должны соответствовать действительным. В балках углы отгибов стержней принимаются равными 45°, в плитах - 30°.

На эскизе размеры каждого прямого участка проставляются без вынесения размерных линий. Углы отгибов не указываются, отогнутые участки фиксируются линейными размерами.

Все данные для определения формы стержня, размеров отдельных его участков, количества стержней той или иной позиции берутся из чертежа.

Материал элементов железобетонных конструкций в сечении следует обозначать согласно ГОСТ 2.306 - 68.

Если на чертеже приводят условные изображения, не предусмотренные ГОСТ 21. 501-93, их сопровождают пояснениями.

Спецификация перекрытия РК м1 (отм.3,500) Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Схемы расположения элементов сборных конструкций

Схемы расположения элементов конструкций или монтажные схемы используют при монтаже зданий и сооружений из сборных конструкций заводского изготовления. Схемы расположения элементов сборных конструкций представляют собой чертеж, на котором показаны в виде условных или упрощенных изображений элементы конструкций и связи между ними. На схемах расположений показывают маркировку элементов конструкций, привязку их к координационным осям и высотным отметкам, делают необходимые ссылки и поясняющие надписи.

Элементам железобетонных конструкций присваивают марки из буквенного обозначения вида конструкции и порядкового номера элемента. Рекомендуются буквенные обозначения для маркировки железобетонных конструкций, приведенные на странице х. Схемы изображают в плоскости расположения соответствующих элементов - в плане или фасаде; они дополняются разрезами, фрагментами и узлами.

На рисунке 4.6 приведена схема расположения стеновых панелей, которую составляют для монтажа сборных конструкций стен. На примере показана схема расположения стеновых панелей одноэтажного

производственного здания по оси А между осями 1....13. На схеме замаркированы стеновые панели ПС1, ПС2, ПСЗ, ПС4 и соединительные изделия MCI, МС2. Цифрами 7, 8, 9, 10 на полках линий-выносок показаны номера узлов и ссылки на чертежи, а также ссылки на чертежи узлов в сечении, например, узел 3, лист 8.

Схемы расположения сборных конструкций снабжают спецификацией, форму которой, размеры граф и их содержание выполняют в соответствии с ГОСТ 21.101-97. Спецификацию к схемам расположения размещают над основной надписью чертежа (их размер по ширине одинаков) или на отдельном листе. Над спецификацией помещают ее наименование. В первой графе указывают марки или позиции элементов, в следующих графах - обозначения соответствующих рабочих чертежей стандартных и типовых изделий, затем -наименование элементов конструкций, их количество и массу. Элементы сборной конструкции записывают в порядке возрастания цифр, входящих в их марку. Пример заполнения спецификаций показан на рисунке 4.7.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Чертежи элементов железобетонных конструкций

В состав основного комплекта рабочих чертежей марки КЖ входят чертежи элементов железобетонных изделий и конструкций. Эти чертежи выполняются в соответствии с требованиями ГОСТ 21.101 - 97, ГОСТ 21.501 -93, ГОСТ 2.109, ГОСТ 2.113.

В состав документации на строительные изделия включают спецификацию, сборочный чертеж, чертежи деталей и технические условия.

Сборочные чертежи элементов железобетонных конструкций состоят из видов, разрезов и схем армирования.

На видах элемента конструкции с разрезами показывают контуры и габаритные размеры элемента, закладные изделия, отверстия. Арматуру и ее расположение показывают на других чертежах - схемах армирования.

На схемах армирования элемента конструкций и разрезах показывают контуры и габаритные размеры элемента и арматурные изделия, считая условно бетон прозрачным. Для несложных железобетонных элементов схему армирования допускается совмещать с видами элементов. Контуры элементов конструкции изображают на схемах армирования тонкими линиями, арматурные стержни - сплошной основной линией, предварительно напряженные арматурные стержни - сплошной утолщенной основной линией. Стержень в сечении показывают точкой, предварительно напряженный стержень - точкой большего диаметра. На узлах элементов арматурные стержни и изделия из профильного металла изображают контуром, в сечении - зачерняют.

На рисунке 4.8 изображен сборочный чертеж железобетонной стойки (марки К1), совмещенный со схемой армирования. На чертеже показана расчетная схема и вид стойки, а также даны разрезы стойки и сетка марки С1. По виду и разрезам стойки можно определить необходимые размеры. В стойке сделаны четыре сквозных отверстия диаметром 12 мм, привязка которых дана на общем виде; здесь же указано расположение арматурных стержней 6, с помощью которых стойку поднимают. Сетка марки С1 состоит из арматурных стержней 1 и 2, соединенных между собой точечной сваркой. Каркас арматуры собирают на основании схемы армирования и разрезов. На схемах армирования проставляют, как правило, сокращенные выноски позиций стержней (только номер позиции), на разрезах к схемам - полные (с указанием номера позиций, диаметра стержня, класса стали и шага расположенных стержней). Например, на разрезах 1-1, 2-2 и 3-3 полными выносками указаны над полками номера позиций, а под ними - диаметры круглой стали Строительное черчение - примеры с решением заданий и выполнением чертежей и класс арматурной стали: AI - горячекатаная гладкая и AIII - периодического профиля.

Схемы армирования сопровождаются ведомостью стержней на один элемент. В графе «эскиз или сечение» схематично без соблюдения масштаба показывают форму стержней арматуры, указывают размеры отдельных прямолинейных участков. Пример заполнения ведомости показан на рисунке 4.8.

Кроме ведомости стержней составляют выборку арматуры в табличной форме, где указывают расход стали в килограммах для каждого вида арматуры.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Чертежи деревянных конструкций

Дерево как строительный материал имеет ряд положительных качеств: высокие механические показатели при незначительном весе, малая теплопроводность, простота обработки. Но наряду с преимуществами древесина имеет ряд существенных недостатков: легкая возгораемость, способность быстро разрушаться от гниения при неблагоприятных условиях хранения и эксплуатации, неоднородность строения и способность изменять свою влажность на воздухе и соответственно размеры, форму и прочность.

Лесоматериалы, применяемые в строительстве, можно разделить на три основные группы:

1. Круглый лес представляет собой очищенные от коры и сучьев древесные стволы. Этот материал применяют на стройке без продольной распиловки.

Бревна строительные имеют в верхнем отрубе не менее 120 мм при длине 4. ...6,5 м, рисунок 5.1а.

Подтоварник (кругляк тонкий) имеет в верхнем отрубе диаметр 80... 100 мм.

Жерди имеют диаметр верхнего отруба 30...70 мм. Обозначают эти виды лесоматериалов так: Строительное черчение - примеры с решением заданий и выполнением чертежей180, Строительное черчение - примеры с решением заданий и выполнением чертежей80 и т.д.

Промежуточное положение между круглым и пиленым лесом занимают:

  • пластины - бревна, распиленные пополам, рисунок 5.16. Обозначают пластины так: Строительное черчение - примеры с решением заданий и выполнением чертежей/2 или 16/2, 18/2 и т.д.;
  • четвертины - бревна, распиленные на четыре части (рисунок 5.1 в). Обозначают четвертины так: Строительное черчение - примеры с решением заданий и выполнением чертежей/4 или 16/4, 18/4;
  • горбыль, являющийся отходом при распиловке (боковые части бревен), в строительстве используют в качестве вспомогательного материала.

Пиленый лесоматериал представляет собой:

  • лежни или двухкантные брусья, опиленные с двух сторон. Крайние части бревна, идущие в отход, и являются горбылем,
  • рисунок 5.2а;
  • брусья - опиленные с четырех сторон бревна. Толщина и ширина их более 100мм. Такие брусья бывают с обзолом, рисунок 5.26 или чистообрезные, рисунок 5.2 в;
  • бруски толщиной (Н) не более 100 мм и шириной не более двойной толщины (В=2Н), рисунок 5.2г;
  • доски толщиной не более 50 мм и шириной более двойной толщины, рисунок 5.2д. В зависимости от чистоты кромок доски делят на необрезные и обрезные.

3. Изделия из древесины - это плинтусы, наличники, паркет, поручни для лестничных перил и т.п.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Из дерева изготовляют многие конструкции зданий - стены, перекрытия, стропила, полы, а также столярные изделия - оконные и дверные блоки, антресоли, встроенные шкафы и т.д.

Элементы деревянных конструкций соединяют с помощью врубок, нагелей, шпонок, болтов, гвоздей, клея и т.п.

В таблице 5.1 приведены некоторые условные графические изображения соединений элементов деревянных конструкций (ГОСТ21.501-93), которые применяют на чертежах.

В выносных надписях к условным изображениям соединительных деталей указывают количество, ширину (диаметр), высоту и длину детали.

Врубками называют соединения, в которых усилия передаются непосредственным упором, приторцовыванием друг к другу бревен, брусьев или досок. Соединенные на врубках элементы скрепляют вспомогательными связями - болтами, хомутами, скобами и т.д. На рисунке 5.3 показана лобовая врубка. Раскос фермы упирается своей торцевой частью в гнездо, выбранное в нижнем элементе - поясе фермы. Такая врубка рассчитывается на смятие и скалывание. Ось раскоса должна проходить через середину площадки смятия, которая, в свою очередь, должна быть перпендикулярной оси раскоса. Глубина врубки Строительное черчение - примеры с решением заданий и выполнением чертежей, которая всегда проставляется на чертеже, зависит от размера площадки смятия. Однако глубина врубки в промежуточных узлах не должна превышать Строительное черчение - примеры с решением заданий и выполнением чертежей высоты сечения элемента, в котором выбирается гнездо, и Строительное черчение - примеры с решением заданий и выполнением чертежей высоты сечения элемента в остальных случаях.

В крайних узлах концевая часть пояса рассчитывается на скалывание. Длина Строительное черчение - примеры с решением заданий и выполнением чертежей этой части не должна быть менее 1,5Н, где Н - высота сечения элемента в направлении скалывания.

Чтобы избежать смещения соединенных врубкой элементов в направлении, перпендикулярном плоскости конструкции, они скрепляются друг с другом болтом. Для создания опорной площадки под шайбу и головку болта в одном из элементов, в данном случае в поясе фермы, устраивается соответствующий вырез.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Нагели - это стержни или пластинки, которые препятствуют взаимному сдвигу соединяемых элементов. Цилиндрические нагели применяют преимущественно в стыковых и угловых соединениях. Пластинчатыми нагелями в основном соединяют брусья и окантованные бревна. Нагели закладывают в заранее просверленные или выдолбленные отверстия.

Шпонки представляют собой вкладыши, которые, работая в основном на сжатие, препятствуют взаимному сдвигу сопрягаемых элементов. В деревянных конструкциях используют деревянные и металлические шпонки. Они могут быть призматическими, кольцевыми, продольными, косыми или наклонными.

Гвозди, имеющие шляпку и заострение, забивают в древесину, как правило, без предварительного сверления гнезда. Правила расстановки гвоздей обеспечивают безопасность в отношении раскалывания древесины.

Клеевые соединения используют для образования по длине конструктивных элементов сплошного сечения и для стыкования отдельных досок. Для склеивания отдельных элементов применяют синтетические клеи. Толщина склеиваемых досок в прямолинейных элементах должна быть не более 50 мм, а в криволинейных - не более 40 мм.

Стяжные болты применяют для соединения отдельных элементов деревянных конструкций. Диаметр их должен быть не более 12мм.

Таблица 5.1 - Соединения и крепежные детали элементов деревянных конструкций

Строительное черчение - примеры с решением заданий и выполнением чертежей

Общие правила выполнения и оформления чертежей деревянных конструкций

При выполнении чертежей деревянных конструкций должны соблюдаться указания по общим правилам графического оформления строительных чертежей.

Чертежи несущих деревянных конструкций здания входят в состав основного комплекта рабочих чертежей, которым присваивается марка КД. Чертежи деревянных элементов оконных, дверных блоков, полов, перегородок и т.п. включают в комплект чертежей архитектурно-строительных решений марки АС.

Схемы расположения элементов конструкций (например, план стропил) и их сборочные чертежи служат для монтажа деревянных конструкций здания и сооружения, на них показывают взаимное расположение отдельных частей, их размеры и марки, высотные отметки и т.д. На планах и разрезах схемы указывают координационные оси, все необходимые размеры и обозначения, включая маркировку элементов.

Маркировку элементов на чертежах деревянных конструкций выполняют цифрами. Маркировку позиций основных элементов и позиций средств их соединения делают на полочках. При маркировке над полочкой указывают номер позиции, а под полочкой выносную надпись, в которой приводят размеры сечений элементов, например, диаметр бревен Строительное черчение - примеры с решением заданий и выполнением чертежей180.

Для брусьев и досок записывают ширину и толщину в мм: брус 160Строительное черчение - примеры с решением заданий и выполнением чертежей160, доска 120Строительное черчение - примеры с решением заданий и выполнением чертежей40. Для фанеры указывают только толщину Строительное черчение - примеры с решением заданий и выполнением чертежей мм.

Если необходимо указать число элементов одной и той же позиции, входящих в состав данной конструкции, то перед обозначением сечения ставят цифру. Для бревен, пластин, четвертин эту цифру ставят перед знаком Строительное черчение - примеры с решением заданий и выполнением чертежей. Например, 2Строительное черчение - примеры с решением заданий и выполнением чертежей150 мм - два бревна Строительное черчение - примеры с решением заданий и выполнением чертежей150 мм. Для брусьев и досок размеры сечения при этом заключают в скобки. Например, 2(180Строительное черчение - примеры с решением заданий и выполнением чертежей160) - два бруса шириной 180, толщиной 160 мм.

Геометрическую схему вычерчивают по аналогии со схемой металлической фермы.

На рабочих чертежах деревянных конструкций гвозди и болты изображаются более тонкой линией, чем контуры скрепленных ими элементов.

В состав комплекта чертежей деревянных конструкций входят следующие виды чертежей, выполняемых в определенных масштабах:

  • Геометрические схемы конструкций......1:100; 1:200
  • Монтажные схемы (планы, разрезы, виды).......1:100; 1:200
  • Монтажные узлы.......1:10; 1:20
  • Рабочие чертежи конструкций........1:20; 1:50
  • Узлы..........1:5; 1:10; 1:20
  • Заготовительные чертежи элементов.........1:2; 1:5; 1:10

Для выполнения рабочих чертежей КД, как было сказано выше, необходимо соблюдать определенные правила. На рисунке 5.4 дан пример рабочего чертежа деревянной стропильной фермы.

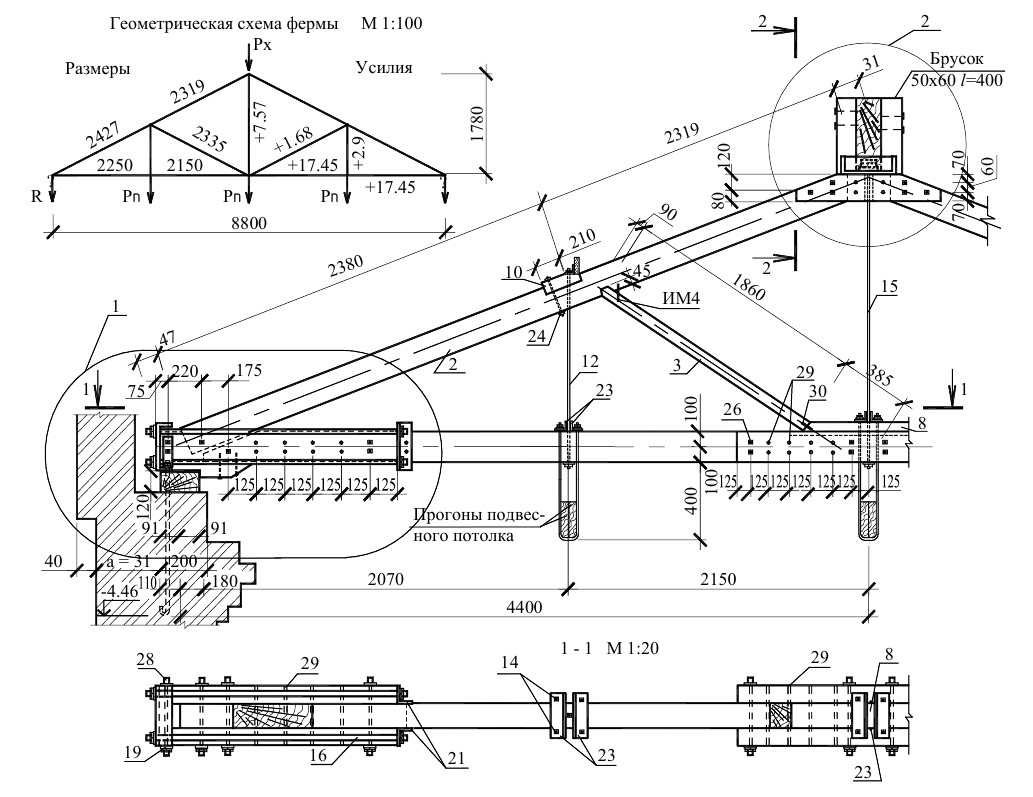

Для начала в левом верхнем углу листа вычерчивают геометрическую схему фермы с указанием усилий в стержнях и, если необходимо, с изображением опор. Затем вычерчивают саму ферму. Так как чаще всего элементы решетки фермы центрируются в ее узлах, то выполнение главного вида фермы следует начинать с проведения осей элементов. После обводки контуров элементов фермы на главном виде ставят размеры и делают сквозную маркировку.

Рядом с главным видом фермы можно дать изображение верхнего и нижнего поясов фермы, причем нижний пояс обычно показывают без некоторых элементов фермы. На главном виде фермы, если необходимо, указывают также направление секущих плоскостей. Здесь же могут быть вычерчены узлы фермы.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Узлы соединений отдельных элементов фермы обычно вычерчивают в более крупном масштабе, чем главный вид конструкции. Необходимо на чертеже узла сохранять такое положение элементов, какое принято на главном виде конструкции. На чертеже узлов указывают вид соединения и соединяющие элементы - накладки, гвозди, болты, скобы, их расположение, размеры и т.п.

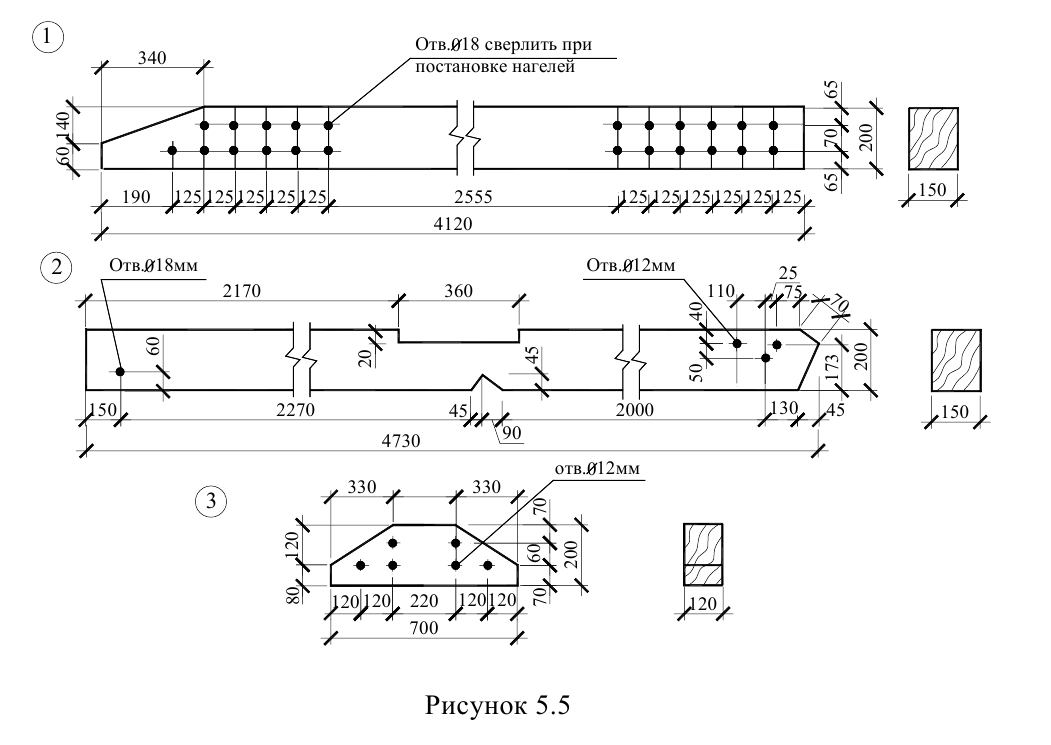

При необходимости вычерчивают заготовительные чертежи отдельных элементов деревянных конструкций, как показано на рисунке 5.5. Выполняются эти чертежи в тех же масштабах, что и узлы. На этих чертежах проставляют все нужные для изготовления элемента размеры. Каждый элемент вычерчивают полностью. Если сечение по всей длине не меняется и нет необходимости показать данный элемент полностью, его изображают с разрывом. Около каждого элемента дают его наименование.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Если ферма металлодеревянная, т.е. часть элементов выполнена из металла, эти элементы вычерчивают по правилам изображения металлических конструкций.

Для всех элементов фермы составляют спецификацию. Форма спецификации приведена на рисунке 5.6.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Чертежи санитарно-технических устройств

К санитарно-техническим устройствам жилых, общественных и промышленных зданий относят системы холодного и горячего водоснабжения, канализации, водостоков, отопления, вентиляции, кондиционирования воздуха и газоснабжения.

Санитарно-технические системы состоят из трубопроводов (горизонтальных магистралей, стояков и подводок к приборам), арматуры (краны, вентили, задвижки, манометры, термометры и т.п.) и различного оборудования (насосы, водонагреватели, кондиционеры, фильтры).

Чертежи санитарно-технических устройств зданий составляют на основе архитектурно-строительных чертежей - планов, разрезов зданий. Чертежи содержат планы этажей с нанесением расположения систем (трубопроводов и арматуры), а также разрезы, развертки стен и профили, на которых показывают положение элементов системы и их взаимосвязь. Чтобы изобразить наиболее сложные узлы системы, в более крупном масштабе выполняют фрагменты планов и разрезов.

Для этажей с однотипной планировкой и однотипным санитарно-техническим оборудованием вычерчивают план типового этажа и перечисляют все этажи, которым он соответствует. На плане вычерчивают трубопровод, маркируют его элементы, обозначают запорную и регулирующую арматуру, водоразборные, нагревательные и другие санитарно-технические приборы с указанием их характеристик, а также указывают привязочные размеры к габаритам помещения для производства монтажа. Трубопроводы, монтируемые в натуре на стенах друг над другом, условно показывают на плане рядом. Разработанные на планах прокладки трубопроводов служат основой построения аксонометрических схем систем, являющихся обязательным элементом проектов внутренних санитарно-технических устройств, а также разрезов и профилей, поясняющих положение элементов в пространстве и дающих общее представление об устройстве системы.

Аксонометрические схемы выполняют во фронтальной изометрии с левой системой осей и коэффициентом искажения вдоль осей, условно принятым за единицу, как показано на рисунке 6.1, что позволяет использовать метрический масштаб при построении.

На аксонометрической схеме показывают арматуру, оборудование, места изоляции и пересечения трубопроводов со строительными конструкциями.

Если элементы схемы при вычерчивании в масштабе «накладываются» один на другой, делают обрыв и выносят часть изображения на свободное место. Места обрыва в этом случае соединяют штриховой линией и обозначают малыми буквами русского алфавита.

Повторяющиеся элементы схем, например, подводок к водоразборным приборам на аксонометрической схеме водопровода здания с однотипной планировкой санитарно-кухонных узлов в нескольких этажах допускается показывать один раз. На остальных этажах показывают только места присоединения названных подводок к стоякам и условный обрыв труб.

Условное обозначение трубопроводов дается в виде линии (по ее типу можно определить видимость трубопровода) и буквенно-цифрового обозначения, характеризующего назначение и вид транспортируемой среды, как показано на рисунке 6.2.

При изображении на схеме фасонных частей в различных видах рекомендуется руководствоваться следующим: если раструб или фланец виден как окружность, то он и показывается окружностью, причем для фланца и раструба, направленных своим отверстием к наблюдателю, внутри кружка ставится точка, для направленных от наблюдателя - поперек прочерчивается линия трубы, как показано на рисунке 6.3.

Элементы, соединяемые на резьбах или сварке, на схемах не выделяют, и трубопровод вычерчивают ломаной линией с указанием только ответвлений и арматуры. Фасонные части и сварные соединения показывают только на чертежах узлов и деталей.

Марки проставляют в разрыве линии обозначения трубопровода или на полках линий-выносок. Стояки системы водопровода обозначают маркой «Ст», а колодец системы канализации маркой «К». К этому обозначению добавляется марка системы или сети и через тире порядковый номер элемента в пределах системы, например, СтВ1-1, КК1-2 и т.п.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Буквенно-цифровое обозначение систем принимают по ГОСТ 21.206-93:

Водопровод

  • Общего обозначения........ВО
  • Хозяйственно-питьевой........В1
  • Противопожарный.......В2
  • Производственный.......ВЗ
  • Оборотной воды:
  • подающая сеть..........В4
  • обратная...........В5

Канализация

  • Общего обозначения..........КО
  • Бытовая (фекальная).........К1
  • Дождевая (ливневая).........К2
  • Производственная:
  • общего обозначения.........КЗ
  • механически загрязненных вод..........К4
  • щелочных вод........К9

Горячее водоснабжение

  • Подающая сеть.........ТЗ
  • Циркуляционная сеть.........Т4

Все условные обозначения трубопроводов на чертеже должны быть одинаковой толщины независимо от диаметра изображаемых труб.

Рекомендуемая толщина линии на чертежах марок ВК и ОВ (мм):

На планах и разрезах

  • Строительные конструкции.........0,2
  • Контуры технологического оборудования........0,4
  • Санитарные приборы.........0,2-0,4
  • Трубопроводы:
  • водопровода и канализации.........0,6-0,8
  • отопления..............0,6

Воздуховоды:

  • в одну линию...........0,8
  • в две линии..............0,6

На схемах трубопроводов

  • Трубопроводы...............0,6-0,8
  • Контуры строительных конструкций и
  • технологического оборудования.........0,2-0,4
  • Контуры нагревательных приборов...............0,4

На чертежах деталей и узлов

  • Трубопроводы..........0,8-1
  • Монтажные узлы и детали...............0,6
  • Строительные конструкции, оборудование,
  • санитарные приборы, общие виды установок..........0,4

Элементы трубопроводов, трубопроводной арматуры и элементы санитарно-технических устройств изображают с помощью условных графических обозначений. Если для проектируемых сетей стандартом не предусмотрены условные обозначения, то о примененных обозначениях необходимо сделать ссылку над основной надписью на заглавном листе проекта или на листе, где эти сети показаны.

Чертежи систем водоснабжения и канализации зданий

Чертежи систем внутреннего водопровода и канализации относятся к основному комплекту рабочих чертежей марки ВК и выполняются по ГОСТ 21.601-79. Чертежи этого вида представляют собой планы системы, схемы системы и чертежи общих видов. Выполняют их в следующих масштабах:

  • Планы систем.............1:100, 1:200, 1:400
  • Фрагменты планов.............1:50, 1:100
  • Узлы...........1:20, 1:50
  • Узлы при детальном изображении.....1:2, 1:5, 1:10

Планы, разрезы и схемы установок систем.........1:50, 1:100

Допускается на планах зданий совмещать изображения всех систем ВК (холодного и горячего водоснабжения, канализации и т.п.).

На планах систем приводят следующие данные:

  • координационные оси здания и расстояния между ними;
  • строительные конструкции и технологическое оборудование, к которому подводится одна из систем;
  • обозначение стояков систем и отметки чистых полов этажей и основных площадок;
  • диаметры трубопроводов, вводов водопровода, выпусков канализации и другие необходимые данные.

На рисунке 6.4 дан пример оформления чертежа плана, на рисунке 6.5— фрагмент плана.

При совмещении всех систем наименование плана делают по типу: «План на отм. 0.000» или «План 3-9 этажей». При раздельном выполнении планов систем их наименование делают по типу «План технического подполья. Системы В1, ТЗ, Т4», «План чердака. Системы Т4, К1». Надписи на чертежах должны быть лаконичными и исчерпывающими.

При изображении части плана систем в наименовании указывают оси, ограничивающие нужную часть плана.

На рабочих чертежах систем дают экспликации оборудования и спецификации материалов. Спецификации материалов размещают на одном листе с изображением системы, к которой они относятся, или выносят на заглавный лист.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

На заглавном листе приводят индексацию элементов, санитарно-технических систем и оборудования, используемую на чертежах.

Условные индексы приборов системы ВК:

  • У - умывальник;
  • М - мойка;
  • Р - раковина;
  • К - унитаз (чаша клозетная);
  • Ф - питьевой фонтанчик;
  • П - писсуар;
  • Т - трап.

Схемы систем водопровода и канализации вычерчивают в аксонометрической проекции, раздельно для каждой системы. Пример выполнения схемы водопровода приведен на рисунке 6.6, а схемы канализации - на рисунке 6.7.

Монтажные схемы читаются совместно с планами помещения, в которых расположены элементы изображенных на них системах.

Например, на рисунке 6.8 показан общий вид оборудования приборами и трубопроводами санитарных узлов и кухонь. Для показа монтажа ванна условно удалена. По наглядному изображению легко представить себе общее инженерное решение, но конструктивные особенности не ясны. Для показа конструкций систем в комплектах санитарно-технических чертежей разрабатывают несколько изображений.

На рисунке 6.9 дан фрагмент помещений с трубопроводами водоснабжения и канализации, изображенный на рисунке 6.8. Для увязки расположения элементов и показа вертикальных размеров план дополняют аксонометрическими схемами.

На рисунке 6.10 приведены разрезы по канализационным трубопроводам с нанесением фасонных частей. Это позволяет уяснить конструкцию узлов и членение на укрупненные элементы при централизованной заготовке. На совмещенных планах показывают только трассировку трубопроводов. На разрезах канализации вследствие крупности фасонных частей, размеры которых определяют возможность выполнения монтажа, показывают все элементы. На каждом участке между присоединениями проставляют диаметр, длину и уклон. Плоскости разрезов по элементам канализации на планах не показывают.

Необходимо соблюдать следующее правило: трубопровод проектировать на стене, вдоль которой он проложен.

На рисунке 6.11 дан пример учебного чертежа водопровода санитарных узлов и кухонь смежных квартир. На нем изображен вид «привязки» по вертикали - узел присоединения квартирной подводки к стояку; положения туалетного крана и смесителя ванны имеют геодезические отметки по отношению к уровню чистого пола первого этажа. Такое обозначение позволяет вести монтаж до устройства чистого пола в помещении.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Чертежи систем отопления, вентиляции и кондиционирования воздуха

Комплекту чертежей систем отопления, вентиляции и кондиционирования воздуха присвоена марка ОВ. Рабочие чертежи этой марки выполняются по ГОСТ 21.602-79.

В состав комплекта чертежей этой марки входят следующие чертежи, выполняемые в масштабах:

  • План-схема размещения установок......1:400, 1:800
  • Планы, разрезы и схемы систем......1:100, 1:200
  • Фрагменты планов и разрезов систем.......1:50, 1:100
  • Планы и разрезы установок.....1:50, 1:100
  • Узлы........1:20, 1:50
  • Узлы при детальном изображении........1:2, 1:5, 1:10

Отопительно-вентиляционные системы и их элементы обозначают соответствующими марками:

С механическим побуждением:

  • приточные системы, установки систем.........П
  • вытяжные системы, установки систем........В
  • воздушные завесы.............У
  • агрегаты отопительные........А

С естественным побуждением:

  • приточные системы.........ПЕ
  • вытяжные системы..........BE
  • Стояк системы отопления..........Ст
  • Главный стояк системы отопления.......ГСт
  • Горизонтальная ветвь.........ГВ

Планы и разрезы систем отопления, как правило, совмещают с планами и разрезами систем вентиляции и кондиционирования воздуха. На планах и разрезах систем указывают: координационные оси здания и расстояния между ними, отметки чистых полов этажей и основных площадок, диаметры (сечения) воздуховодов и трубопроводов, обозначения стояков систем отопления, число секций радиаторов, число и длину ребристых труб и т.п., а также другие необходимые данные.

Наименование планов делают по типу «План на отм.3,000». При выполнении двух или более планов на разных уровнях в пределах этажа их обозначают так: «План 2-2», «План 3-3». При выполнении части плана - «План на отм.0.000 между осями 1-8 и А-Д». Примеры оформления чертежей даны на рисунках 6.12, 6.13.

Аксонометрические схемы систем отопления и вентиляции выполняют во фронтальной изометрии. На схемах элементы систем показывают условными графическими обозначениями. При большой протяженности, при сложном расположении воздуховодов и трубопроводов их изображают с разрывом, как показано на рисунке 6.14.

На схемах для систем отопления указывают: трубопроводы, их диаметры и уклоны, нагревательные приборы, стояки систем отопления, отметки уровней осей трубопроводов и другие необходимые данные. Пример оформления схем систем отопления дан на рисунке 6.14, а системы теплоснабжения установок - на рисунке 6.15.

На чертежах схем систем отопления и теплоснабжения установок, как правило, изображают схемы узлов управления системами отопления и теплоснабжения установок как показано на рисунке 6.16.

На схемах систем вентиляции и кондиционирования воздуха указывают:

  • воздуховоды, их диаметры (сечения) и количество проходящего воздуха в Строительное черчение - примеры с решением заданий и выполнением чертежей
  • лючки для замеров параметров воздуха и чистки воздуховодов, марки лючков и обозначение документов, рисунок 6.17. Кроме этого, на чертежах схем приводят все данные, необходимые для выполнения работ.

В наименовании схемы систем теплоснабжения установок указывают обозначение установок, а в наименовании схем систем вентиляции и кондиционирования воздуха - обозначение систем. Причем в основной надписи полностью, а над схемами - сокращенно. На рисунках 6.18 и 6.19 даны примеры оформления схем систем вентиляции. Чертежи установок систем представляют собой планы и разрезы установок, выполненных упрощенно без детализации, как показано на рисунке 6.20. Чертеж общего вида приведен на рисунке 6.21.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Чертежи инженерных сооружении

Чертежи сооружений на дорогах

Современная автомобильная дорога представляет собой сложное инженерное сооружение, предназначенное для интенсивного движения транспортных средств с большими скоростями при обеспечении безопасности движения. Для этого при проектировании автомобильных дорог применяют научно обоснованные параметры земляного полотна и проезжей части, расположения оси дороги в плане, а также элементов продольного и поперечного профиля. Большое внимание уделяют также вопросам обеспечения устойчивости земляного полотна, от их решения зависит в целом качество проекта автомобильной дороги. Мероприятия по обеспечению устойчивости земляного полотна предусматривают строительство искусственных сооружений (водопропускных, водоотводных сооружений, мостов и т.п.). Необходимым условием при строительстве и эксплуатации автомобильной дороги является организация водоотвода.

Для отвода поверхностных вод устраивают канавы, а для пропуска воды под дорогами - трубы.

Водопропускные трубы устраивают, как правило, капитального типа. Места их расположения назначают с учетом экономически обоснованных расстояний сброса воды с верховой стороны дороги на низовую, строительных и эксплуатационных показателей, инженерно-геологических и других условий, определяющих оптимальное решение водоотвода на соответствующем участке дороги. Трубы могут быть изготовлены из железобетона, камня или гофрированного металла. Форма поперечного сечения трубы может быть прямоугольной, круглой, овоидальной, параболической. В практике большее применение находят типовые сборные железобетонные трубы. Длины звеньев и секций водопропускных сооружений зависят от местных и производственных условий. Для более благоприятных условий протекания воды в трубе и устойчивости насыпи нужно предусматривать входные и выходные оголовки. На рисунке 7.1 приведены основные типы оголовков труб в двух проекциях.

В бесфундаментных трубах необходимы конструктивные мероприятия против раздвижки звеньев вследствие деформации основания и насыпи. Между звеньями должна быть обеспечена водонепроницаемость швов, а также устойчивость насыпи против фильтрации воды через насыпь вдоль трубы.

Режим протекания воды в трубах, как правило, принимают безнапорным, а в особых условиях - полунапорным. Полунапорный режим протекания допустим только для водопропускных труб при наличии фундаментов.

В эксплуатации водопропускные трубы дешевле и проще, чем мосты. На рисунке 7.2 дан пример оформления чертежа сборной железобетонной трубы.

Мосты служат для пересечения автомобильными и железными дорогами различных преград: крупных и мелких рек, ущелий, а также других дорог.

При пересечении водотоков часто не представляется возможным строить трубы, так как эти сооружения требуют устройства насыпи минимальной высоты, которая определяется высотой отверстия трубы, строительной высотой перекрытия пролета, а также толщиной слоя грунта над трубой, наименьшее значение которой принимают 0,5 м. Поэтому при проектировании продольного профиля дороги не всегда удается создать условия для постройки трубы.

При высоте насыпи меньшей, чем это требуется для постройки трубы, водоток перекрывают мостом малого отверстия, который при одинаковых условиях имеет меньшую конструктивную (строительную), а, значит, и общую высоту по сравнению с трубой.

Мосты малых отверстий могут перекрывать как постоянно действующие водотоки с естественным руслом (мелкие реки, ручьи), так и периодически действующие водотоки.

Для перекрытия постоянно действующих водотоков применяют однопролетные и многопролетные мосты. Периодически действующие водотоки, особенно текущие по искусственным руслам, обычно перекрывают однопролетными мостами.

Пролетное строение - это часть моста, лежащая на опорах, по которой идет движение транспорта. Крайние опоры, которые примыкают к насыпи подходов, называют устоями, все остальные - промежуточными, а массивные промежуточные опоры - быками.

Пролетное строение состоит из несущей конструкции (балок, ферм, арок и т.п.) и конструкции проезжей части с тротуарами и всеми вспомогательными элементами.

Мост должен обеспечивать свободный пропуск паводковых вод. В связи с этим низ пролетного строения моста должен располагаться на 1метр выше уровня высоких вод (УВВ). Средний уровень воды в период между паводками называют уровнем меженных вод (УМВ). Расстояние между смежными опорами называется пролетом моста. Длина моста представляет собой длину по оси моста между наружными гранями устоев, примыкающих к насыпи подходов.

На чертежах изображение моста дается в трех видах: фасад, поперечные разрезы, план. Как правило, дается еще продольный разрез, который рекомендуется совмещать с фасадом моста. Масштабы при выполнении чертежей мостов принимают по ГОСТ 2.301-68:

  • План, фасад, разрез.......1:50,1:100,1:200
  • Узлы, детали.........1:2,1:5,1:10,1:20,1:25

На рисунке 7.3 дан чертеж фасада и продольного разреза моста, а на рисунке 7.4 - чертеж поперечного разреза моста.

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Строительное черчение - примеры с решением заданий и выполнением чертежей

Кстати вы всегда можете заказать чертежи.

Лекции по предметам:

  1. Инженерная графика
  2. Начертательная геометрия
  3. Компас
  4. Автокад
  5. Черчение
  6. Проекционное черчение
  7. Аксонометрическое черчение
  8. Техническое черчение
  9. Геометрическое черчение
