Построение отрезка длиной 70 мм в КОМПАС - 3D с примером

Построение отрезка длиной 70 мм:

Создайте новый документ типа Лист чертежа с помощью кнопки (/)

«Новый лист»

Откроется окно Новый документу выбираем Фрагмент (рис. 20). Откроется поле для выполнения чертежа (рис. 21).

Ha странице Геометрия собраны команды, с помощью которых
можно создавать геометрические объекты: отрезки, окружности, дуги
и т. д. (рис 22).

• Чертежи на заказ

Чтобы выполнить первое задание, необходимо составить алгоритм последовательности работы:

1)    построить отрезок длиной 70 мм;

2)    разделить отрезок на две равные части;

3)    через полученную середину (точка С) провести перпендикуляр (рис. 23). Обвести полученный чертеж.

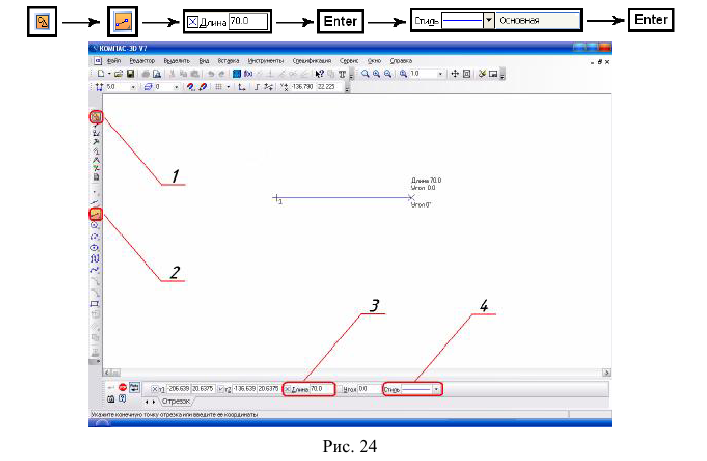

Нажмите на кнопку (2) «Ввод отрезка», в появившемся контекст-
ном меню укажите длину отрезка в окне (3) Длина и выбиретс
Стиль линии (4), допустим Основная   установив курсор на любом месте рабочего поля, нажмите (кликните) левой кнопкой мыши один раз для начала операции и второй раз для окончания операции (рис. 24). Ниже приведен алгоритм построения отрезка:
