Деление окружности на любое количество равных частей в КОМПАС - 3D с примером

Деление окружности на любое количество равных частей:

Чтобы выполнить шестое задание «Деление окружности на равные части» составим алгоритм последовательности выполнения работы:

• 1)    построить окружность (радиус 40 мм);
• 2)    разделить окружность на равные части, допустим на 7;
• 3)    построить вписанный в окружность семиугольник.

1. Построение окружности радиусом 40 мм. Войдите на страницу Геометрия (1)

Алгоритм построения выглядит следующим образом:

2. Деление окружности на 7 равных частей. Имея готовую окруж-

ность войдите в Строку меню (1) и щелчком левой кнопки мыши вызовите каскадное меню. Затем в Строке параметров (внизу рабочего поля) укажите Количество участков в данном случае 7 и выберите Стиль точки (рис. 62).

На рис. 63 показана окружность, поделённая на 7 равных частей.

Таким же образом можно построить деление окружности на любое количество равных частей.

3. Построение семиугольника, вписанного в окружность. В заданную окружность можно вписать многоугольник.

Команда «Многоугольник» (3)из каскадного меню позволяет построить многоугольники с любым количеством вершин. Рассмотрим построение семиугольника.

Чтобы построить семиугольник необходимо следовать указаниям, приведённым ниже.

• Чертежи на заказ

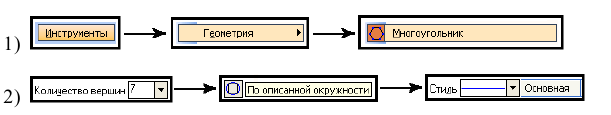

Войдите в Строку меню (1)и щелчком левой кнопки мы-
ши вызовите каскадное меню. После выбора команды «Многоуголь-
ник» (5)из каскадного меню на экране автоматически появляется
Строка параметров, в которой укажите Количество вершин

в данном случае 7, выберите многоугольник «По описанной окружности »и укажите «Стиль линии»(рис 64)
Алгоритмы для построения семиугольника:

На рис. 65 - семиугольник, вписанный в окружность.
