Комбинированного дома из арболитовых блоков 500х300х250 мм и профилированного брус 190х150 мм

Содержание:

ВВЕДЕНИЕ

Проектируемое здание индивидуального жилого дома из арболитовых блоков 500х300х250 мм. и профилированного бруса 190х150 мм. расположено в городе Вологде

Индивидуальный жилой дом представляет собой 2-х этажное здание неправильной формы.

За относительную отметку +0,000 принят уровень низа 1-го ряда арболитовых блоков, отметка верха здания +7,850. Строение размером 11,6 м х 15,5 м в осях. Высота первого этажа в чистовой отделке – 2,7 м; второго этажа – 2,55 м.

Первый этаж - содержит Прачечная, котельную, кладовую, гардеробную, хоз. помещение.

Второй этаж - содержит 2 балкона.

Все этажи здания, включая цокольный, снабжены санузлами.

Фундамент: монолитный железобетонный ростверк сечением 400х1000 мм, 300х1000 мм, монолитная плита 100 мм.

Наружные несущие стены 1-го этажа выполнены из арболитовых блоков 500х300х250 мм, 2-го этажа – из профилированного бруса 190х150 мм. Внутренние перегородки 1-го этажа из арболитовых блоков 500х150х250 мм, 2-го этажа – из профилированного бруса 190х150 мм.

Лестничный марш: двух маршевый с поворотной площадкой.

Перекрытиями 1 этажа является фундаментная монолитная плита толщиной 100 мм. Перекрытия второго этажа: деревянные балки сечением 100х200 мм. по опорам бруса с основным шагом 680 мм.

Стропильная система из доски сечением 50х200 мм с основным шагом 630 мм

Кровля вальмовая, сложная. Покрытие кровли: гибкая черепица

Глава 1. Технико-экономические показания Генерального плана.

Краткая характеристика площадки строительства.

Проектируемое здание индивидуального жилого дома из арболитовых блоков 500х300х250 мм. и профилированного бруса 190х150 мм. расположено в городе Вологде.

Площадь участка составляет 1000 м²

Район работ характеризуется умеренно-континентальным климатом и относится по СНиП 23-01-99 к IIВ климатическому району.

Среднегодовая температура воздуха - плюс 2,7 ⁰С.

Среднегодовая скорость ветра - 3 м/сек.

Преобладающее направление ветра в зимние месяцы - юго-западное; в летнее - северо-западное.

Нормативная глубина промерзания грунтов - 1,43 м.

.2 Решения и основные показатели по генеральному плану

Генеральный план решен с учетом противопожарных и др. действующих норм и правил.

Общая площадь участка составляет - 1000 м²

в том числе:

площадь застройки – 200,57 м²

Глава 2. Архитектурно-планировочные решения.

2,1 Объемно-планировочные решения

Глава 3. Графическая часть.

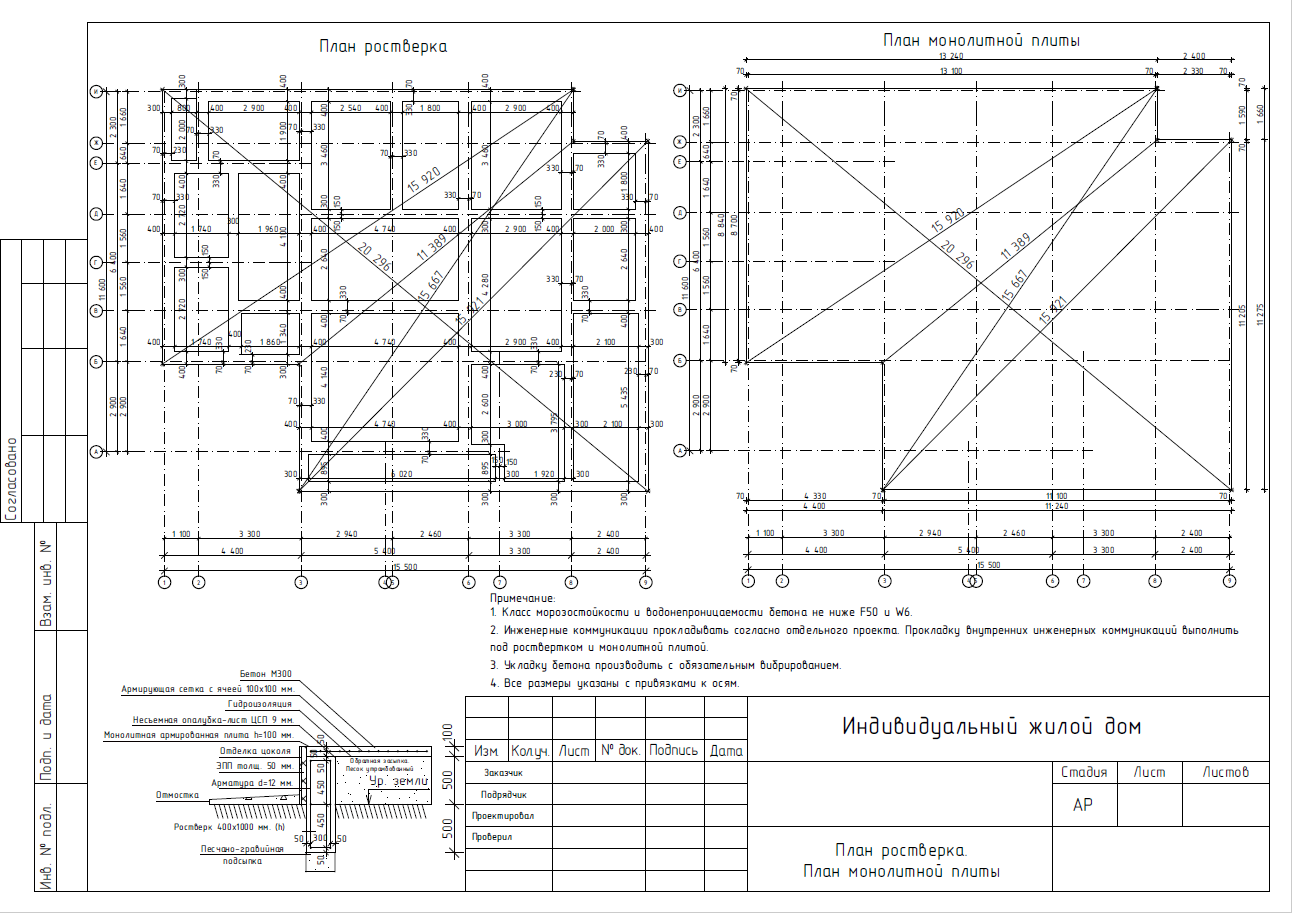

3,1 План Фундамента

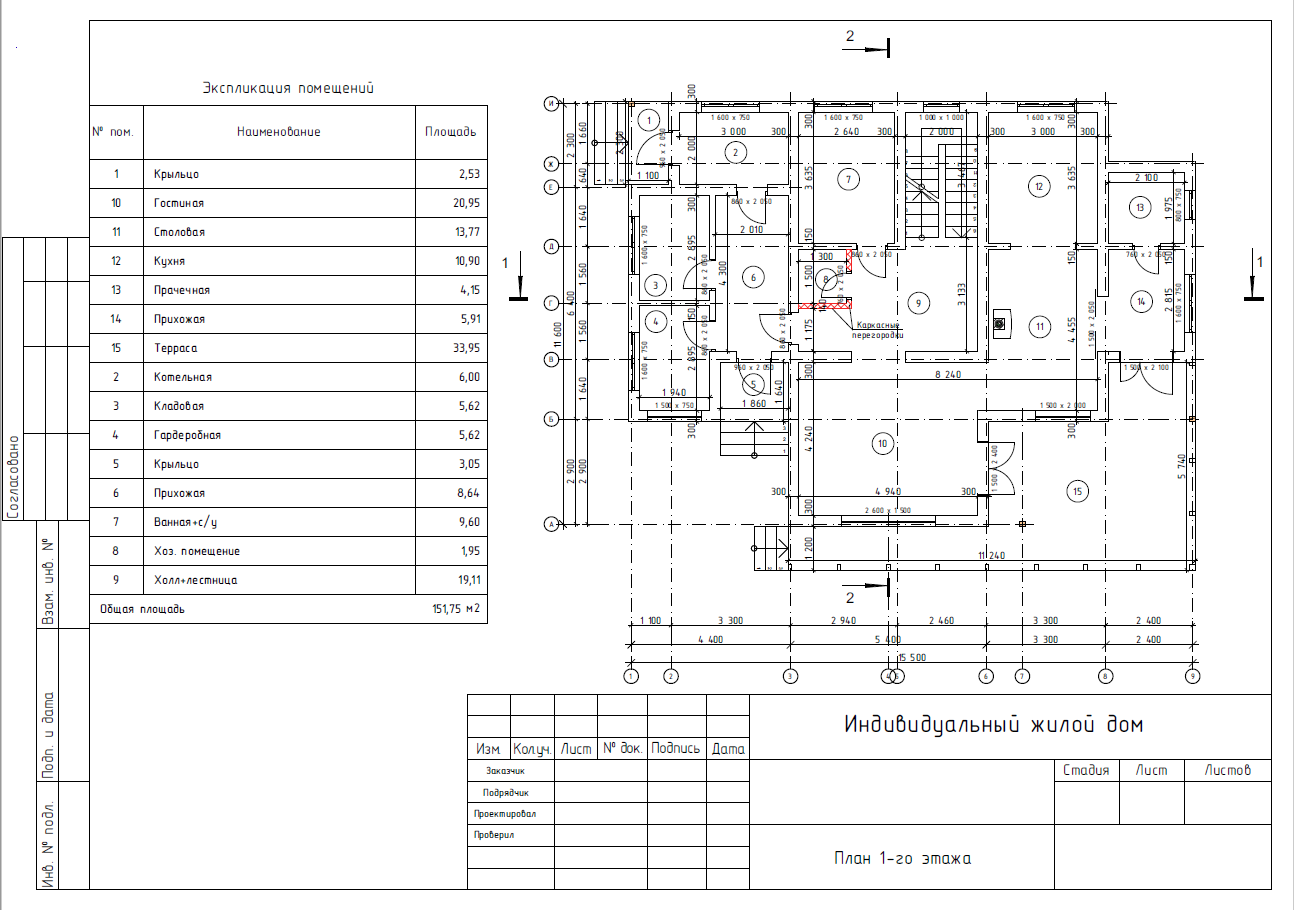

3,2 План 1 этажа

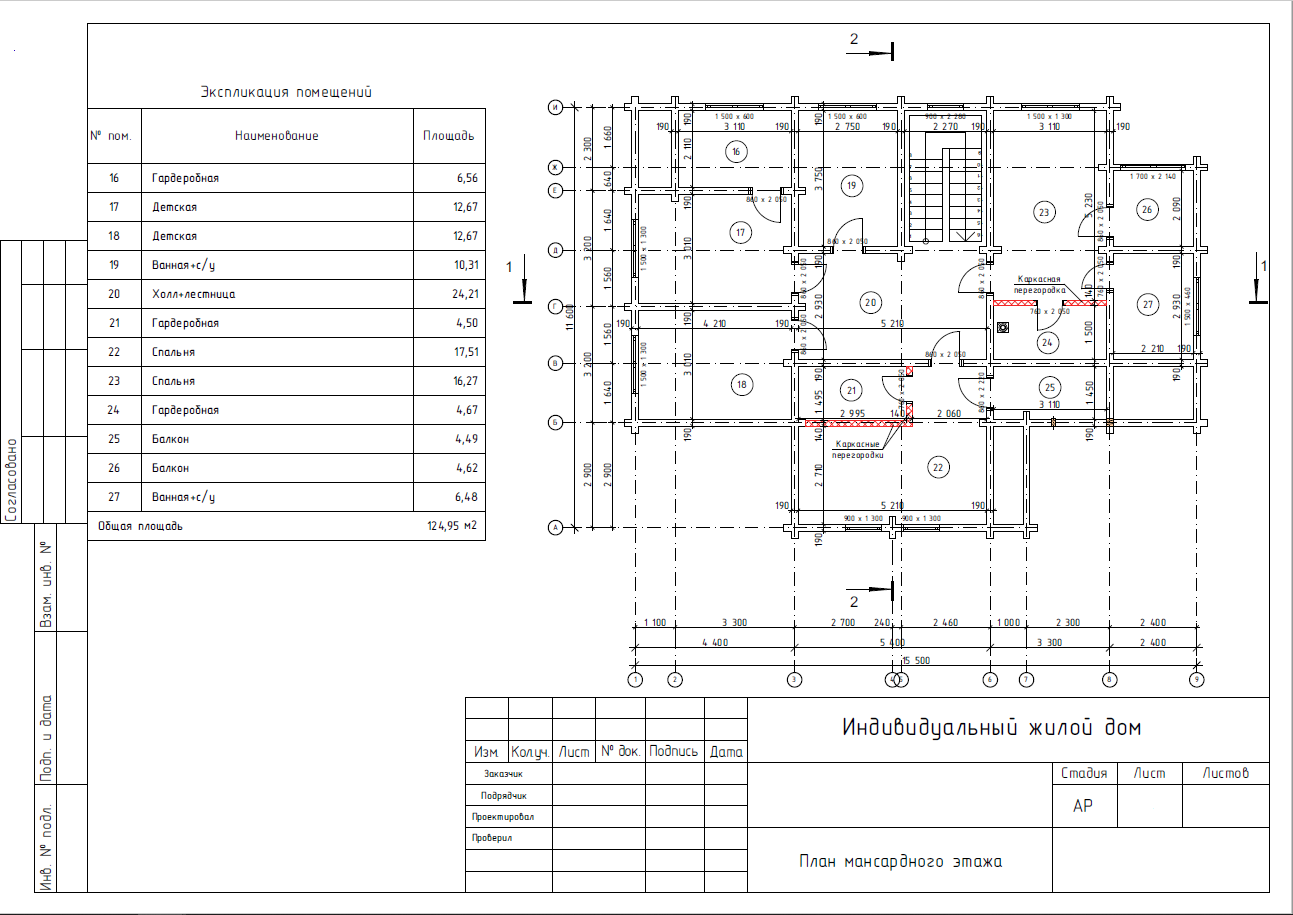

3,3 План 2 этажа

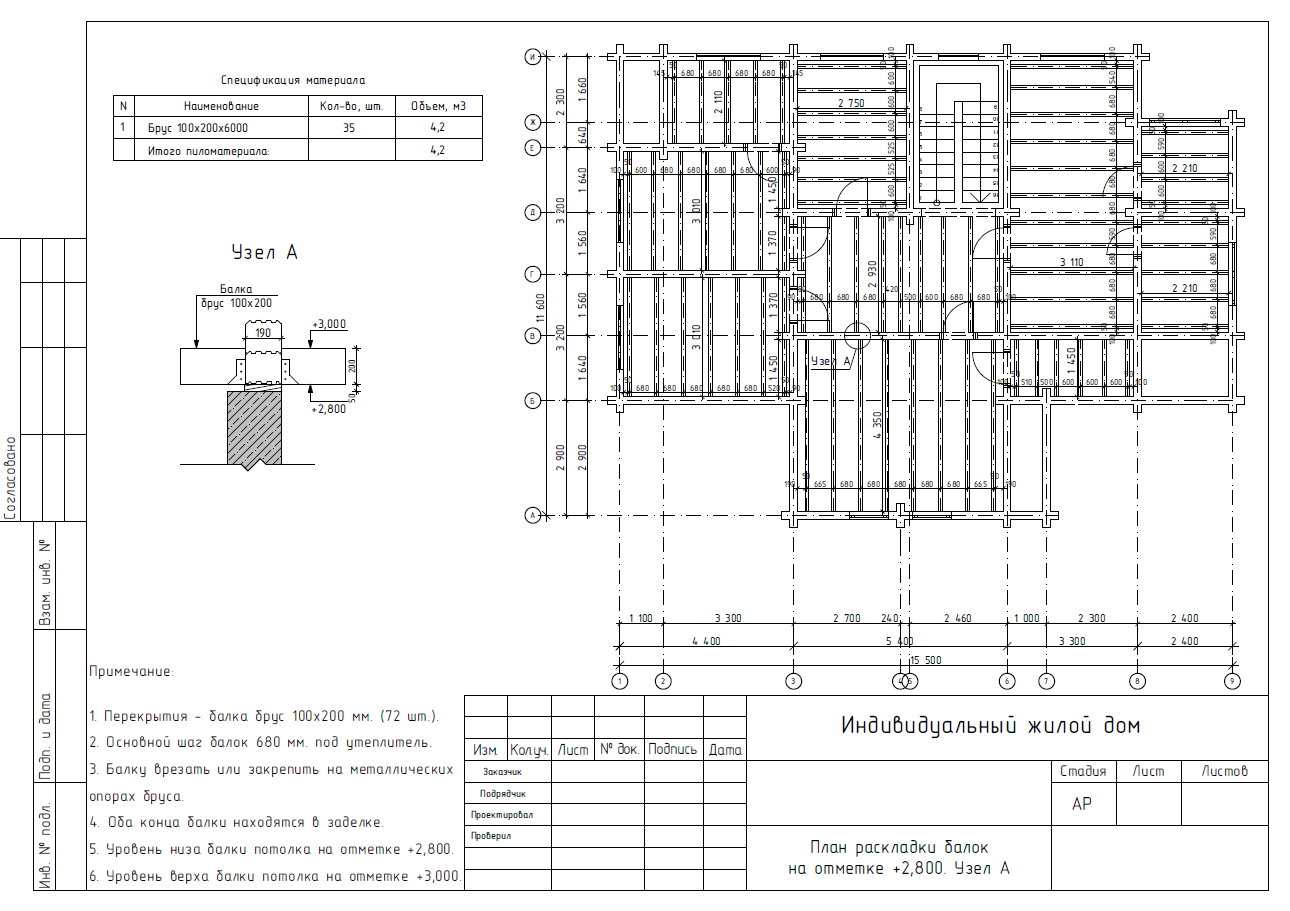

3,4 перекрытия 1 этажа

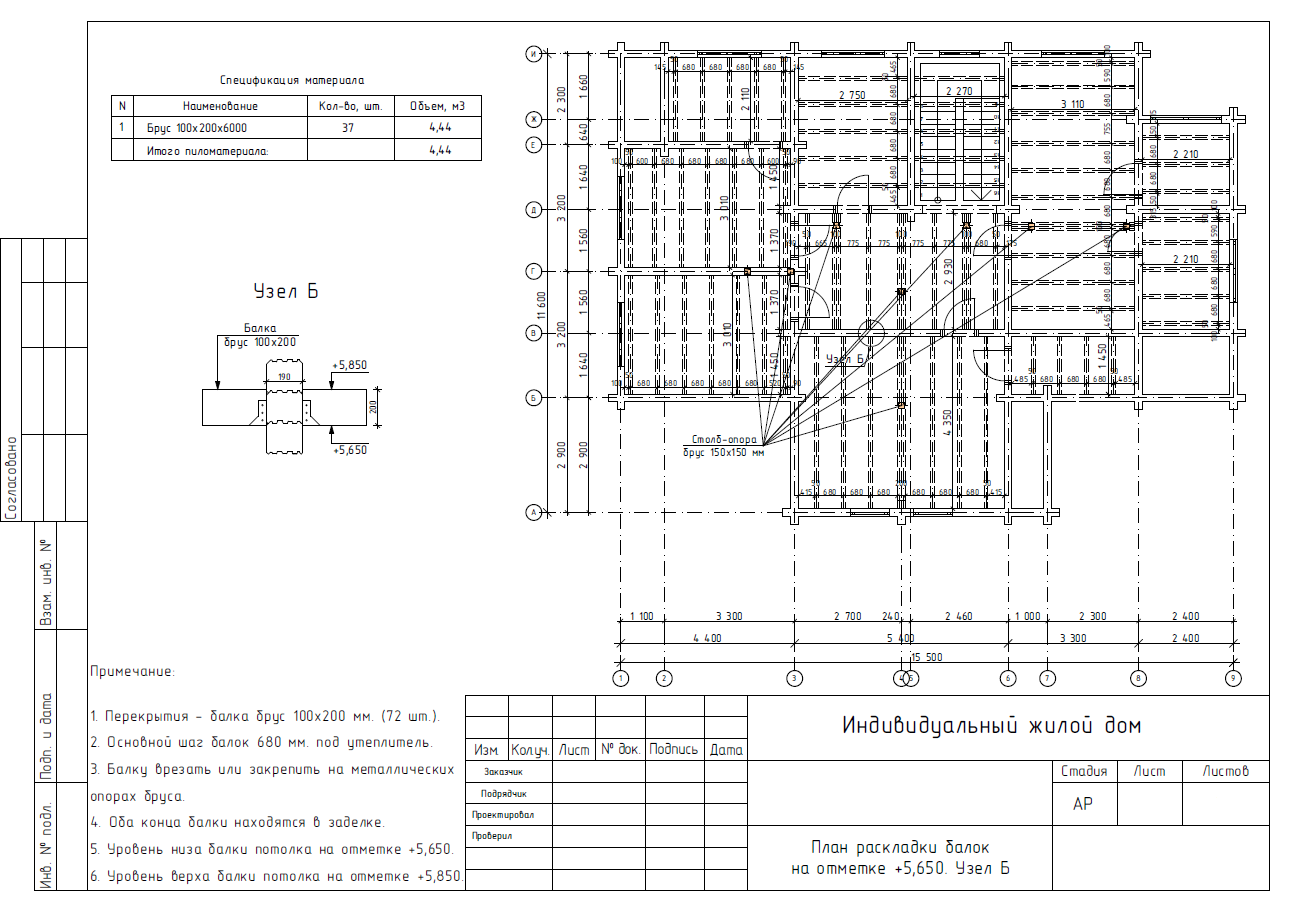

3,5 Перекрытия 2 этажа

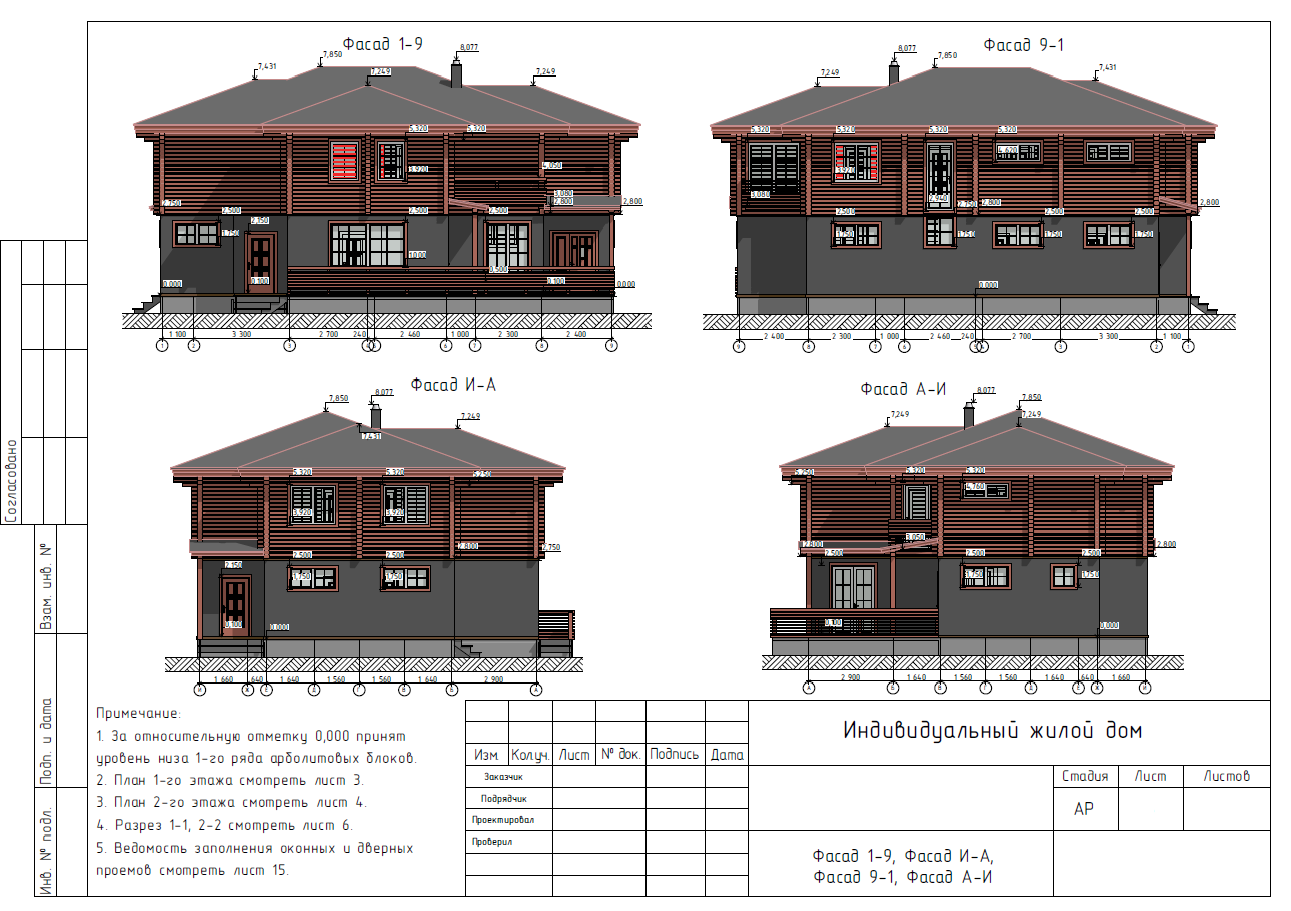

3,6 Фасад

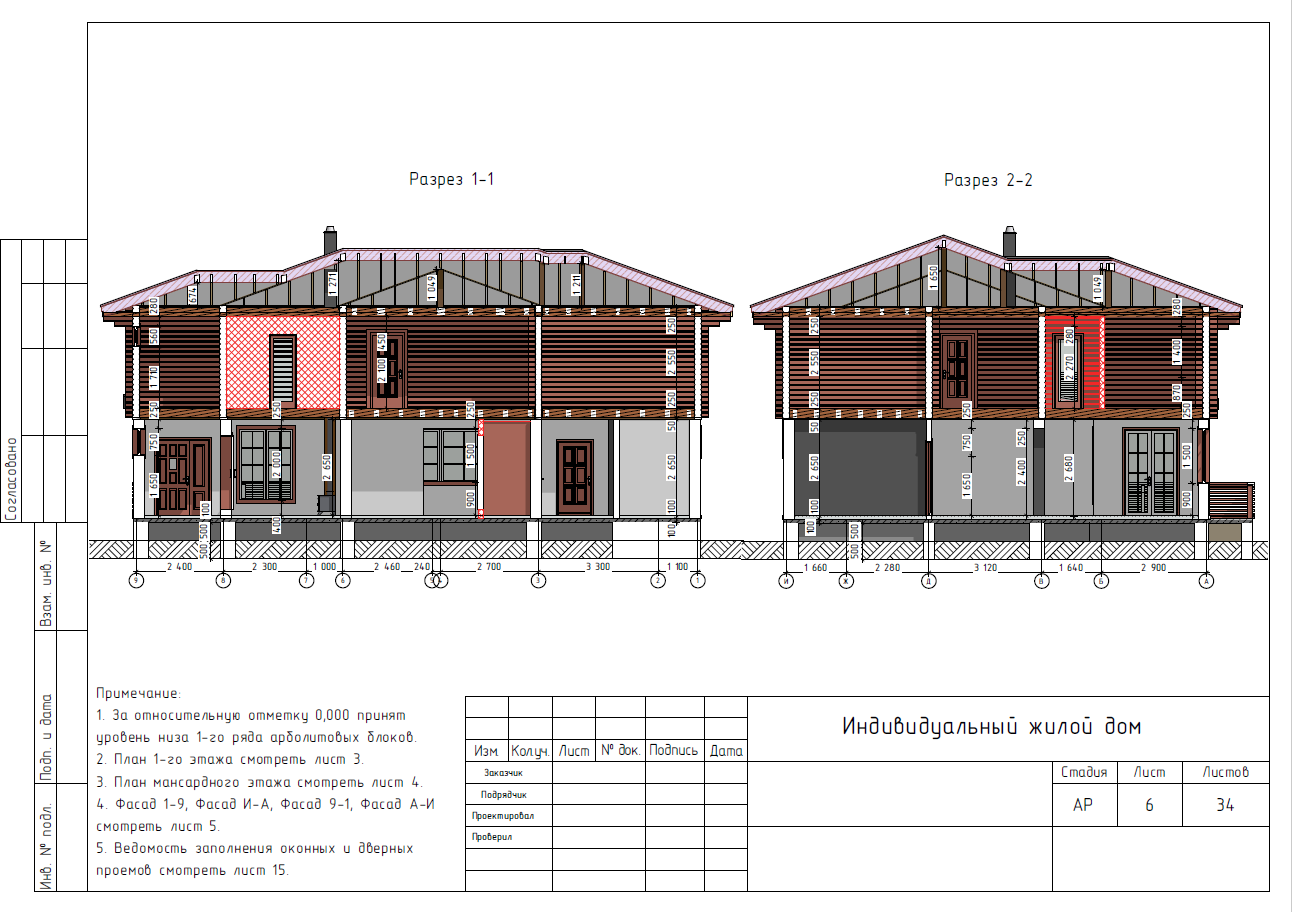

3,7 Разрезы

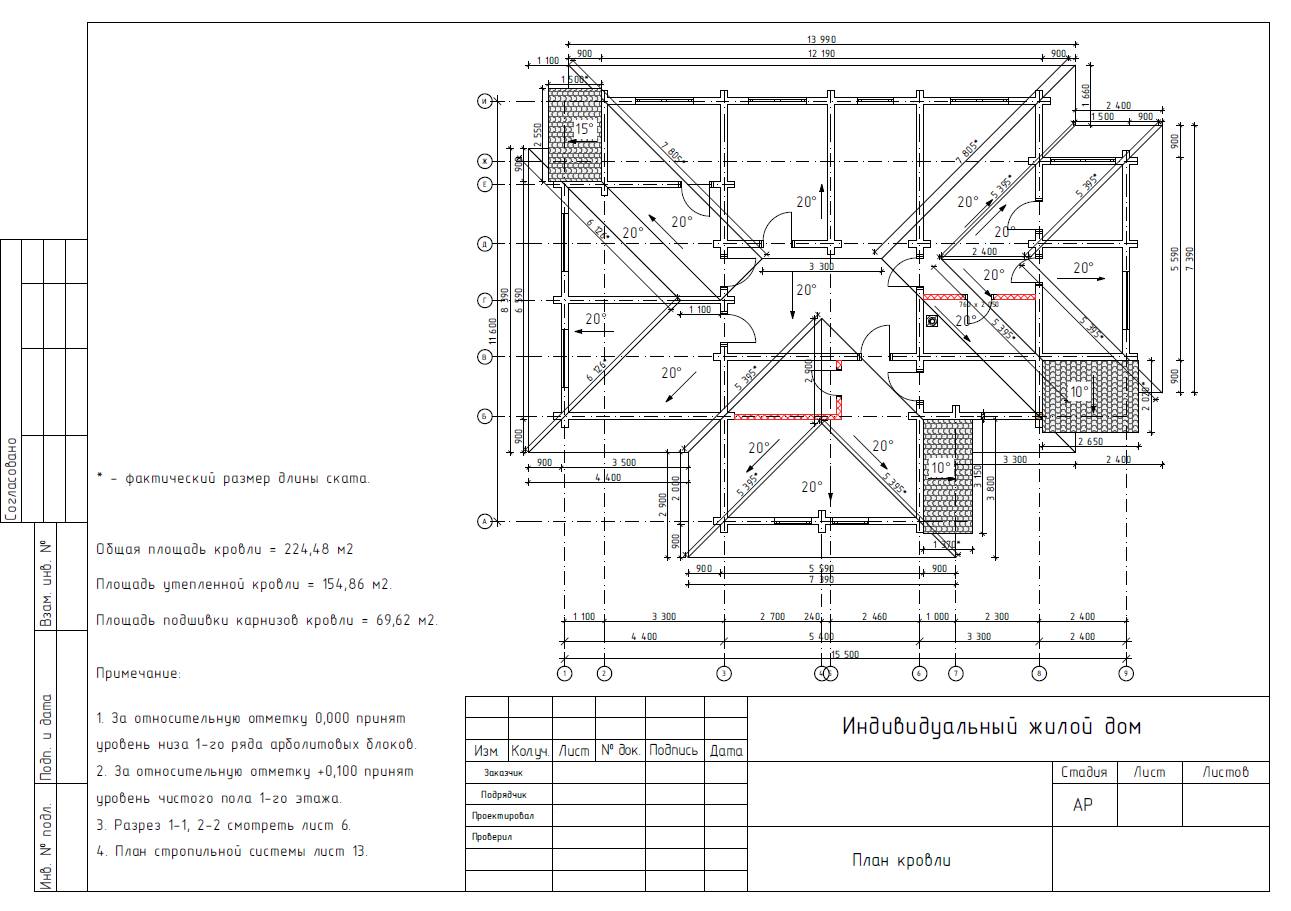

3,8 План Кровли
