Соединение звездой и треугольником в трехфазных цепях

Трехфазные электрические цепи:

Трехфазная электрическая цепь может быть представлена как совокупность трех однофазных цепей, в которых действуют э. д. с. одной и той же частоты, сдвинутые друг относительно друга на одну треть периода, или, что то же, на угол Соединение звездой и треугольником в трехфазных цепях

Эти три составные части трехфазной цепи называются фазамиСоединение звездой и треугольником в трехфазных цепях

Соединение звездой и треугольником в трехфазных цепях

На рис. 12-1 схематично показана трехфазная цепь, фазы которой электрически не связаны друг с другом.

Такие трехфазные цепи называются несвязанны -м и (в настоящее время не применяются).

На рис. 12-1 для упрощения обмотки трехфазного генератора не показаны. Сопротивлениями обмоток и шести соединительных проводов ввиду их малости по сравнению с сопротивлениями нагрузки можно для начала пренебречь.

1 Таким образом, термином «фаза» в электротехнике обозначаются два понятия: угол, определяющий стадию периодического процесса, и составная часть многофазной цепи.

Фазы А, В и С изображены на рис. 12-1 под углом 120°, для того чтобы подчеркнуть, что э. д. с. Соединение звездой и треугольником в трехфазных цепях сдвинуты друг относительно друга на одну треть периода. При равенстве амплитуд э. д. с. и одинаковых сопротивлениях в фазах токи Соединение звездой и треугольником в трехфазных цепях также равны по величине и сдвинуты друг относительно друга на одну треть периода, образуя так называемый трехфазный ток.

Сумма этих токов в любой момент времени равна нулю; поэтому если три провода, по которым токи возвращаются к источникам, объединить в один провод, то ток в этом проводе будет равен нулю. При отсутствии в проводе тока излишним в данном случае является и сам провод; от него можно отказаться, перейдя, таким образом, к схеме рис. 12-2. В результате этого достигается экономия материала проводов; кроме того, по сравнению с не связанной трехфазной цепью исключаются потери мощности от токов
Соединение звездой и треугольником в трехфазных цепях

Соединение звездой и треугольником в трехфазных цепях

Трехфазная цепь на рис. 12-2, фазы которой соединены электрически, представляет собой одну из разновидностей связанных трехфазных цепей.

Благодаря технико-экономическим преимуществам связанных трехфазных цепей они получили широкое распространение.

Для получения связанной трехфазной цепи не требуются отдельные однофазные генераторы, а используется трехфазный генератор, схематически показанный на рис. 12-3. Обмотки, в которых наводятся э. д. с., помещаются в пазах статора *. Обмотки фаз сдвинуты друг относительно друга на угол 120°/р, где р — число пар полюсов. В случае двухполюсного генератора (рис. 12-3) р = — 1 и угол равен 120°.

При вращении ротора в силу идентичности трех обмоток генератора, в них наводятся э. д. с., имеющие одинаковые амплитуду и частоту, причем эти э. д. с. сдвинуты по фазе по отношению друг к другу на одну треть периода.
1 Следует отметить, что на практике применяются также трехфазные генераторы, в которых полюсы неподвижны, а обмотки вращаются.

Векторы, изображающие эти э. д. с., равны по модулю и расположены под углом 120° (рис. 12-4, б).

Мгновенные э. д. с. трехфазного генератора, показанные на рис. 12-4, а, выражаются аналитически следующим образом:

Соединение звездой и треугольником в трехфазных цепях

Мгновенные значения э. д, с. равны соответствующим проекциям трех векторов: Соединение звездой и треугольником в трехфазных цепяхСоединение звездой и треугольником в трехфазных цепях(рис. 12-4, б), образующих симметричную звезду и вращающихся в положительном направлении с угловой скоростью со (на рис. 12-3 положение ротора соответствует моменту t = 0).

Соединение звездой и треугольником в трехфазных цепях

Положительные направления э. д. с. в обмотках указаны на рис. 12-3 точками и крестиками; точка означает острие, а крестик — конец стрелки, совпадающей с положительным направлением э. д. с. (положительное направление э. д. с. не следует смешивать с действительным направлением э. д. с. в произвольный момент времени).
Соединение звездой и треугольником в трехфазных цепях

Создание в 1889 г. связанной трехфазной цепи переменного тока явилось важным событием в истории электротехники.

Впервые такую цепь осуществил выдающийся русский инженер и ученый Михаил. Осипович Доливо-Добровольский (18Q2—1919). Им были разработаны основные звенья генерирования, передачи, распределения и преобразования электроэнергии трехфазного тока, именно: трехфазные генератор, трансформатор и асинхронный двигатель. Изобретение М. О. Дол и во-Добровольским асинхронного двигателя, являющегося простейшим и самым дешевым двигателем переменного тока, существенно способствовало широкому промышленному внедрению трехфазного тока.

Технические и экономические преимущества трехфазного тока обеспечили ему ведущую роль в современной электротехнике.

Неуклонно возрастает также роль трехфазного переменного тока в авиации.

Соединение звездой и треугольником

Каждая фазная обмотка имеет две крайние точки или два вывода, которые условно называются началом и концом обмотки. За начало обмотки генератора обычно принимается тот вывод, к которому направлена положительная э. д. с. На рис. 12-2 одноименные выводы фазных обмоток генератора обозначены буквами н (начало) и к (конец).

Показанное на схеме рис. 12-2 соединение обмоток трехфазного генератора называется звездой: все концы фазных обмоток генератора соединены в одной общей точке. В дальнейшем для упрощения мы не будем располагать фазы генератора под углом 120°, а будем изображать их параллельно (рис. 12-5, а).

Общая точка фазных обмоток генератора называется нейтральной точкой. В зависимости от требований нейтральная точка может быть выведена к отдельному выводу, обозначенному на рис. 12-5, а буквой N.

При соединении обмоток трехфазного генератора треугольником (рис. 12-6, а) начало одной фазной обмотки соединяется с концом следующей по порядку фазной обмотки так, что все три обмотки образуют замкнутый треугольник, причем направления э. д. с. в контуре треугольника совпадают и сумма э. д. с. равна нулю. Общие точки соединенных обмоток генератора выводятся к выводам, к которым присоединяются линейные провода или нагрузка.
При отсутствии нагрузки, т. е. при режиме холостого хода в обмотках генератора-, соединенных треугольником, ток не циркулирует, так как сумма трех фазных э. д. с. равна нулю (рис. 12-6, б).
Соединение звездой и треугольником в трехфазных цепях

Ради упрощения в схемах рис. 12-5, а и 12-6, а показаны только э. д. с. генератора; обмотки и их сопротивления на схеме не показаны.

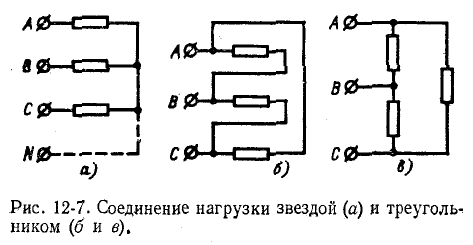

Нагрузка в трехфазной цепи также может быть соединена звездой (см. рис. 12-7, а) или треугольником (рис. 12-7, б и в).
Соединение звездой и треугольником в трехфазных цепях

На практике применяются различные комбинации соединений, например: 1) генератор может быть соединен звездой, а нагрузка — звездой или треугольником; 2) генератор может быть соединен треугольником, а нагрузка — звездой или треугольником.

Соединение нагрузки звездой по схеме рис. 12-2 применяется только при одинаковой нагрузке всех трех фаз. Между тем условие равномерной загрузки фаз на практике не всегда выполняется (например, в случае осветительной нагрузки). При неравномерной нагрузке напряжения на фазах, т. е. на сопротивлениях лучей звезды нагрузки, получаются неодинаковыми. Кроме того, в схеме рис. 12-2 недопустимым является включение или отключение одной фазы нагрузки.

В этом отношении соединение нагрузки треугольником имеет преимущество: сопротивления фаз, т. е. сторон треугольника, могут быть неодинаковы и даже в край-
Соединение звездой и треугольником в трехфазных цепях

нем случае могут включаться и отключаться независимо друг от друга.

Такая же возможность имеется при соединении генератора и нагрузки звездой, если их нейтральные точки соединены нейтральным проводом или через землю (рис. 12-8, а и б). На самолетах и кораблях нейтральным проводом может служить металлическая обшивка (корпус), к которой присоединяются нейтральные точки генераторов и нагрузок.

Электродвижущие силы, наводимые в фазных обмотках генератора, напряжения на их выводах, напряжения и на фазах нагрузки и токи в них называются соответственно фазными э. д. с., напряжениями и токами и обозначаются Соединение звездой и треугольником в трехфазных цепях

Напряжения между линейными проводами и токи в них называются линейным и напряжениями и токами и обозначаются Соединение звездой и треугольником в трехфазных цепях

При соединении фаз звездой фазные токи равны линейным токам: Соединение звездой и треугольником в трехфазных цепяхПри соединении фаз треугольником фазное напряжение равно соответствующему линейному напряжению: Соединение звездой и треугольником в трехфазных цепях

Различают симметричный и несимметричный режимы работы трехфазной цепи. При симметричном режиме сопротивления всех трех фаз одинаковы и э. д. с. образуют симметричную систему; в противном случае имеет место несимметричный режим.
