Преломление света:

Почему ложка, опущенная в стакан с водой, кажется нам сломанной на границе воздуха и воды? Что такое оптическая плотность среды? Как ведет себя свет, переходя из одной среды в другую? Обо всем этом вы узнаете из этого параграфа.

Опыты по преломлению света

Проведем такой эксперимент. Направим на поверхность воды в широком сосуде узкий пучок света под некоторым углом к поверхности. Мы заметим, что в точках падения лучи не только отражаются от поверхности воды, но и частично проходят в воду, изменяя при этом свое направление (рис. 3.33).

Изменение направления распространения света в случае его прохождения через границу раздела двух сред называют преломлением света.

Первое упоминание о преломлении света можно найти в работах древнегреческого философа Аристотеля, который задавался вопросом: почему палка в воде кажется сломанной? А в одном из древнегреческих трактатов описан такой опыт: «Нужно встать так, чтобы плоское кольцо, положенное на дно сосуда, спряталось за его краем.

Потом, не изменяя положения глаз, налить в сосуд воду. Луч света преломится на поверхности воды, и кольцо станет видимым». Аналогичный опыт проиллюстрирован на рис. 3.34.

Причина преломления света

Так почему же свет, переходя из одной среды в другую, изменяет свое направление?

Мы уже знаем, что свет в вакууме распространяется хотя и с огромной, но тем не менее конечной скоростью — около 300 000 км/с. В любой другой среде скорость света меньше, чем в вакууме.

Например, в воде скорость све-та в 1,33 раза меньше, чем в вакууме; когда свет переходит из воды в алмаз, его скорость уменьшается еще в 1,8 раза; в воздухе скорость распространения света в 2,4 раза больше, чем в алмазе, и лишь немного ( = 1,0003 раза) меньше скорости света в вакууме. Именно изменение скорости света в случае перехода из одной прозрачной среды в другую является причиной преломления света.

Принято говорить об оптической плотности среды: чем меньше скорость распространения света в среде, тем большей является оптическая плотность среды.

Так, воздух имеет большую оптическую плотность, чем вакуум, поскольку в воздухе скорость света несколько меньше, чем в вакууме. Оптическая плотность воды меньше, чем оптическая плотность алмаза, поскольку скорость света в воде больше, чем в алмазе.

Чем больше отличаются оптические плотности двух сред, тем более преломляется свет на границе их раздела. Другими словами, чем больше изменяется скорость света на границе раздела двух сред, тем сильнее он преломляется.

Закономерности преломления света

Рассмотрим явление преломления света подробнее. Для этого снова воспользуемся оптической шайбой. Установив в центре диска стеклянный полуцилиндр, направим на него узкий пучок света (рис. 3.35). Часть пучка отразится от поверхности полуцилиндра, а часть пройдет сквозь него, изменив свое направление (преломится).

На схеме по правую сторону луч SO задает направление падающего пучка света, луч ОК — направление отраженного пучка, луч ОВ — направление

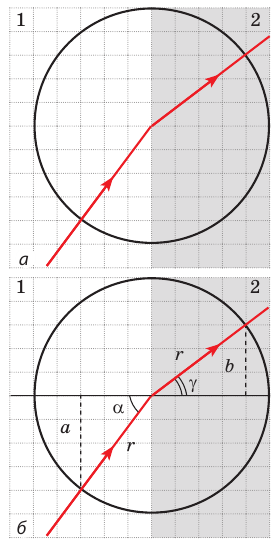

Рис. 3.36. Установление закономерности преломления света — углы падения, — углы преломления).

В случае увеличения угла падения света увеличивается и угол его преломления. Если свет падает из среды с меньшей оптической плотностью в среду с большей оптической плотностью (из воздуха в стекло) (а), то угол падения больше угла преломления. Если наоборот (из стекла в воздух) (б), то угол преломления больше угла падения преломленного пучка; MN — перпендикуляр, восставленный в точке падения луча SO. Все указанные лучи лежат в одной плоскости — в плоскости поверхности диска.

Угол, образованный преломленным лучом и перпендикуляром к границе деления двух сред, восставленным в точке падения луча, называется углом преломления.

Если теперь увеличить угол падения, то мы увидим, что увеличится и угол преломления. Уменьшая угол падения, мы заметим уменьшение угла преломления (рис. 3.36).

Соотношение значений угла падения и угла преломления в случае перехода пучка света из одной среды в другую зависит от оптической плотности каждой из сред. Если, например, свет падает из воздуха в стекло (рис. 3.36, а), то угол преломления всегда будет меньшим, чем угол падения (). Если же луч света направить из стекла в воздух (рис. 3.36, б),

то угол преломления всегда будет большим, чем  угол падения ().

Напомним, что оптическая плотность стекла больше оптической плотности воздуха, и сформулируем закономерности преломления света.

1. Луч падающий, луч преломленный и перпендикуляр к границе раздела двух сред, восставленный в точке падения луча, лежат в одной плоскости.
2. Существуют такие соотношения между углом падения и углом преломления

• а)    в случае увеличения угла падения увеличивается и угол преломления
• б)    если луч света переходит из среды с меньшей оптической плотностью в среду с большей оптической плотностью, то угол преломления будет меньше, чем угол падения
• в)    если луч света переходит из среды с большей оптической плотностью в среду с меньшей оптической плотностью, то угол преломления будет большим, чем угол падения.

(Следует отметить, что в старших классах, после изучения курса тригонометрии, вы глубже познакомитесь с преломлением света и узнаете о нем на уровне законов.)


Объясняем преломлением света некоторые оптические явления

Когда мы, стоя на берегу водоема, стараемся на глаз определить его глубину, она всегда кажется меньшей, чем есть на самом деле. Это явление объясняется преломлением света (рис. 3.37).

Следствием преломления света в атмосфере Земли является тот факт, что мы видим Солнце и звезды немного выше их реального положения (рис. 3.38). Преломлением света можно объяснить еще много природных явлений: возникновение миражей, радуги и др.

Явление преломления света является основой работы многочисленных оптических устройств (рис. 3.39). С некоторыми из них мы познакомимся в следующих параграфах, с некоторыми — в ходе дальнейшего изучения физики.

Итоги:

Световой пучок, падая на границу раздела двух сред, имеющих разную оптическую плотность, делится на два пучка. Один из них — отраженный — отражается от поверхности, подчиняясь законам отражения света. Второй — преломленный — проходит через границу раздела в другую среду, изменяя свое направление.

Причина преломления света — изменение скорости света в случае перехода из одной среды в другую. Если во время перехода света из одной среды в другую скорость света уменьшилась, то говорят, что свет перешел из среды с меньшей оптической плотностью в среду с большей оптической плотностью, и наоборот.

Преломление света происходит по определенным законам.

Преломление света

Почему ноги человека, зашедшего в воду, кажутся короче (рис. 250)? Дно бассейна мы видим ближе к поверхности, чем есть в действительности. Ложка в стакане на уровне поверхности воды (рис. 251) кажется переломленной. Как объяснить эти явления?

Когда пучок света падает на границу раздела двух прозрачных сред, часть его отражается, а часть переходит в другую среду, изменяя свое направление (рис. 252).

Изменение направления распространения света при переходе его через границу раздела двух сред называется преломлением.

Каким законам подчиняется преломление света?

Рассмотрим опыт. В центре оптического диска закрепим стеклянный полудиск (рис. 253), направим на него узкий пучок света (луч 1). Луч 3 — преломленный луч.

Угол между перпендикуляром, проведенным в точку падения к границе раздела двух сред, и преломленным лучом называется углом преломления.

Сравнив углы (см. рис. 253), мы видим, что угол преломления меньше угла падения

Увеличим угол падения (рис. 254). Угол преломления тоже увеличивается, но он по-прежнему меньше угла падения.

Если стекло заменить водой и пустить световой луч и под тем же углом (рис. 255, а), что и на стеклянный полудиск, то угол преломления в воде будет несколько больше, чем в стекле, но меньше угла падения: Сравним скорости света в воздухе, воде и стекле: т. е. стекло оптически более плотная среда, чем вода, а вода — чем воздух. Следовательно, при переходе луча из оптически менее плотной в оптически более плотную среду угол преломления меньше угла падения.

А если луч переходит из воды в воздух?

Из опыта (рис. 255, б) видно, что угол больше угла Значит, если свет переходит из среды оптически более плотной в оптически менее плотную, то угол преломления больше угла падения. Этот вывод логически следует из свойства обратимости, которое характерно не только для падающего и отраженного лучей, но и для падающего и преломленного лучей.

Из результатов проведенных опытов следует.

1. Луч падающий и луч преломленный лежат в одной плоскости с перпендикуляром, проведенным в точку падения луча к границе раздела двух сред.
2. Угол преломления меньше утла падения при переходе луча из оптически менее плотной среды в оптически более плотную среду. Угол преломления больше угла падения, если луч переходит из оптически более плотной среды в оптически менее плотную.

Эти два главных положения выражают суть явления преломления света. Однако, когда луч надает перпендикулярно на границу раздела двух сред он не испытывает преломления, что можно подтвердить опытом (рис. 256).

Главные выводы:

1. При переходе из одной среды в другую световой луч на границе раздела сред в большинстве случаев испытывает преломление (изменяет направление).
2. Луч, падающий перпендикулярно к границе раздела двух сред, не испытывает преломления.
3. Если луч переходит из оптически менее плотной среды в оптически более плотную, угол преломления меньше угла падения При переходе луча из оптически более плотной среды в менее плотную угол преломления больше угла падения

Преломление света на границе разделения двух сред. Закон преломления света

Еще в древние времена люди утверждали, что палка, опущенная в воду, на границе воздух-вода будто сломана. Вынув из воды, она оказывается целой. Так человек впервые столкнулся с явлением преломления света.

Первым это явление начал изучать древнегреческий естествоиспытатель Клеомед (I в. н. э.). Он установил, что луч света, распространяющийся под углом с менее плотной оптической среды в более плотную, например из воздуха в воду, изменяет свое направление, то есть преломляется. Клеомед говорил, что под определенным углом мы не будем видеть предмет, лежащий на дне сосуда (рис. 135), но если налить в сосуд воды, предмет будет видно.

Таким образом, по мнению Клеомеда, благодаря преломлению лучей можно видеть Солнце, зашедшее за горизонт.

Другой древнегреческий ученый Клавдий Птоломей (II в. н. э.) опытным путем определил величину, характеризующую преломление лучей света при переходе их из воздуха в воду, из воздуха в стекло и из воды в стекло.

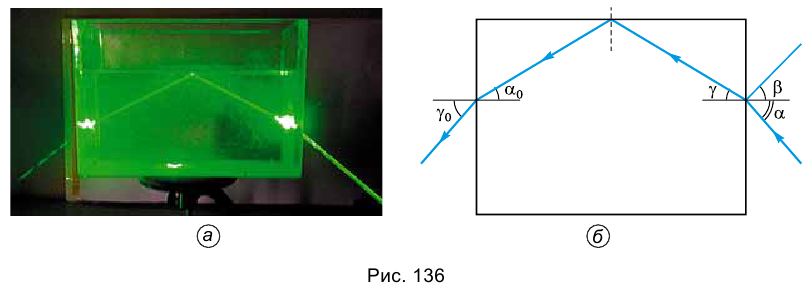

Опыт 1. Направим луч света на тонкостенный сосуд с подкрашенной водой, который имеет форму прямоугольного параллелепипеда. Мы видим, что на границе двух сред луч света изменяет свое направление: отражается и преломляется (рис. 136, а).

Изменение направления распространения света при его переходе через границы разделения двух оптически прозрачных сред называют преломлением света.

Выполним чертеж (рис. 136, б). Опыт показывает, что угол отражения света равен углу падения света а, а при переходе луча из воздуха в воду угол преломления света (гамма) меньше угла падения света а. Кроме того, видим, что падающий и преломленный лучи света лежат в одной плоскости с перпендикуляром, проведенным к поверхности разделения двух сред в точку падения света. При переходе луча света из воды в воздух угол преломления света больше угла падения света .

Этот опыт показывает, что при переходе светового луча с одной среды в другую: падающий и преломленный лучи света лежат в одной плоскости с перпендикуляром, проведенным к плоскости разделения двух сред в точку падения луча света; в зависимости от того, с какой среды в какую переходит луч света, угол преломления луча света может быть больше или меньше угла падения света.

Разные среды по-разному преломляют световые лучи. Например, алмаз преломляет лучи света больше, чем вода или стекло.

Среда, преломляющая свет, должна быть прозрачной, то есть такой, чтобы сквозь нее проходили лучи света.

Световые лучи преломляются, поскольку они распространяются в разных средах (телах) с неодинаковой скоростью. В воздухе скорость распространения света больше, чем в воде, в воде больше, чем в стекле.

Опыт 2. Поместим в сосуд с водой специальный источник света, от которого в разные стороны распространяются лучи света (рис. 137). Луч света, падающий перпендикулярно к границе вода-воздух, не преломляется.

Лучи света, падающие под разными углами к поверхности воды, преломляются по-разному. Но есть лучи света, которые вообще не переходят из воды в воздух, а полностью отражаются от ее поверхности. Явление, когда лучи света не выходят из среды и полностью отражаются внутрь, называют полным внутренним отражением света.

Явление полного внутреннего отражения света используют в специальных приборах - световодах. Световоды (рис. 138) широко применяют для передачи изображений предметов с любого места на любые расстояния.

Пример №1

1.    Какой из углов больше - угол падения или угол преломления, если свет переходит: а) из воды в воздух; б) из воздуха в стекло; в) из воды в стекло?

Ответ: а) угол падения; б) угол падения; в) угол преломления.

Пример №2

2.    В стакан с водой вставили трубку для сока. Как объяснить явление, изображенное на рисунке 145?

Ответ: если смотреть на рисунок, то видим, что трубка для сока кажется сломанной. Это объясняется законами преломления света.

Закон преломления света и показатель преломления

• Углом падения называется угол между падающим лучом света и перпендикуляром к границе раздела двух сред, восстановленным в точке падения.
• Углом отражения  называется угол между отраженным лучом и перпендикуляром к отражающей поверхности, восстановленным в точке падения.
• Углом преломления называется угол между преломленным лучом и перпендикуляром к границе раздела двух сред, проведенным через точку падения.

Геометрической оптикой называют раздел оптики, в которой изучаются законы распространения света в прозрачных средах на основе представления о нем как о совокупности световых лучей.

Под лучом понимают линию, вдоль которой переносится энергия электромагнитной волны. Условимся изображать оптические лучи графически с помощью геометрических лучей со стрелками. В геометрической оптике волновая природа света не учитывается.

Уже в начальные периоды оптических исследований были экспериментально установлены четыре основных закона геометрической оптики:

• закон прямолинейного распространения света;
• закон независимости световых лучей;
• закон отражения световых лучей;
• закон преломления световых лучей.

В этих законах использовались понятия световой пучок и световой луч, т. е. предполагалось, что пучок и луч бесконечно тонкие.

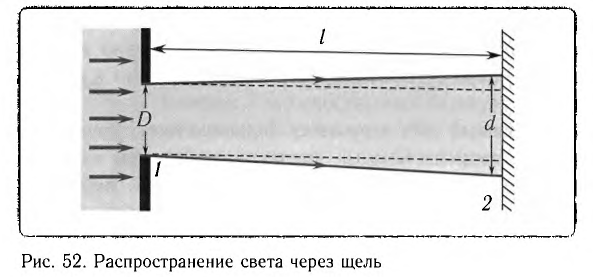

Световые пучки получают при пропускании светового излучения, идущего от удаленного источника, через отверстие (диафрагму) в экране I (рис. 52). Эксперименты показывают, что если диаметр D гораздо больше длины световой волны и расстояние l от отверстия до экрана велико по сравнению с размером диафрагмы (l D), то выходящий из диафрагмы пучок является параллельным. Для него на не слишком больших расстояниях l от экрана выполняется неравенство

Если же диаметр диафрагмы или размеры предмета оказываются сравнимы с длиной световой волны, то выходящий световой пучок становится расходящимся, свет проникает в область геометрической тени, происходит дифракция света, т. е. проявляется волновой характер светового излучения. Следует отметить, что дифракция будет наблюдаться на очень больших расстояниях от экрана () даже при диаметре светового отверстия .

Таким образом, луч — это направление, перпендикулярное фронту волны, в котором она переносит энергию.

Лучи, выходящие из одной точки, называют расходящимися, а собирающиеся в одной точке, — сходящимися. Примером расходящихся лучей может служить наблюдаемый свет далеких звезд, а примером сходящихся — совокупность лучей, попадающих в зрачок нашего глаза от различных предметов.

Для изучения свойств световых волн необходимо знать как закономерности их распространения в однородной среде, так и закономерности отражения и преломления на границе раздела двух сред.

Рассмотрим процессы, происходящие при падении плоской световой волны на плоскую поверхность раздела однородных изотропных и прозрачных сред при условии, что размеры поверхности раздела намного больше длины волны падающего излучения.

Пусть на плоскую поверхность раздела LM двух сред падает плоская световая волна, фронт которой АВ (рис. 53). Если угол падения а отличен от нуля, то различные точки фронта АВ волны достигнут границы раздела LM не одновременно.

Согласно принципу Гюйгенса точка которой фронт волны достигнет раньше всего (см. рис. 53), станет источником вторичных волн. Вторичные волны будут распространяться со скоростью v и за промежуток времени  за который точка фронта , достигнет границы раздела двух сред (точки ), вторичные волны из точки пройдут расстояние  Падающая и возникающие вторичные волны распространяются в одной и той же среде, поэтому их скорости одинаковы, и они пройдут одинаковые расстояния

Касательная, проведенная из точки к полуокружности радиусом является огибающей вторичных волн и дает положение фронта волны через промежуток времени . Затем он перемещается в направлении .

Из построения следует, что С учетом определений угла падения и угла отражения находим, что  как углы с взаимно перпендикулярными сторонами. Следовательно, угол отражения равен углу падения ( = ). Таким образом, исходя из волновой теории света на основании принципа Гюйгенса получен закон отражения света.

Рассмотрим, что будет происходить во второй среде (рис. 54), считая, что скорость распространения света в ней меньше, чем в первой (<)-Фронт падающей волны АВ будет перемещаться со скоростью у, по направлению . К моменту времени  когда точка В фронта достигнет границы раздела двух сред (точка ), вторичная волна из точки (согласно принципу Гюйгенса) пройдет расстояние  Фронт волны, распространяющейся во второй среде, можно получить, проводя прямую линию, касательную к полуокружности с центром в точке .

Из построения видно, что как углы с взаимно перпендикулярными сторонами.

Из треугольника находим  и из треугольника — откуда получаем соотношение

Из него следует закон преломления

Вспомним, что абсолютным показателем преломления называется отношение скорости распространения световой волны в вакууме с к ее скорости распространения в данной среде v:

С учетом этого соотношения закон преломления принимает вид:

Таким образом, исходя из волновой теории света, получен закон преломления световых волн:

• отношение синуса угла падения к синусу угла преломления есть величина постоянная дня двух данных сред;
• лучи, падающий и преломленный, лежат в одной плоскости с перпендикуляром, проведенным в точке падения луча к плоскости границы раздела двух сред.

Можно записать закон преломления и в другом виде:

Для наблюдения явления преломления света достаточно поместить карандаш в стакан с водой и посмотреть на него со стороны — карандаш будет казаться «надломленным» (преломленным) (рис. 55).

Первые упоминания о преломлении света в воде и стекле встречаются в труде Клавдия Птолемея «Оптика», вышедшем в свет во II в. н. э. Закон преломления света был экспериментально установлен в 1620 г. голландским ученым Виллебродом Снеллиусом. Независимо от Снеллиуса закон преломления был также открыт Рене Декартом.

Отметим, что причиной преломления волн, т. е. изменения направления распространения волн на границе раздела двух сред, является изменение скорости распространения электромагнитных волн при переходе излучения из одной среды в другую.

Как следует из закона преломления, при переходе света из оптически более плотной среды I (с большим абсолютным показателем преломления ) (рис. 56) в оптически менее плотную среду II (с меньшим показателем преломления ) угол преломления у становится больше угла падения .

По мере увеличения угла падения при некотором его значении угол преломления станет = 90°, т. е. свет не будет попадать во вторую среду.

Энергия преломленной волны при этом станет равной нулю, а энергия отраженной волны будет равна энергии падающей. Следовательно, начиная с этого угла падения, вся световая энергия отражается от границы раздела этих сред в среду I.

Это явление называется полным отражением (см. рис. 56). Угол , при котором начинается полное отражение, называется предельным углом полного отражения. Он определяется из закона преломления при условии, что угол преломления = 90°:

Таким образом, при углах падения больших преломленная волна отсутствует.

В 1954 г. белорусским физиком, академиком Федором Ивановичем Федоровым было теоретически предсказано новое физическое явление — боковое смещение светового пучка при полном отражении. В 1969 г. французским физиком К- Эмбером оно было подтверждено экспериментально и получило название «сдвиг Федорова». Федоровым был развит новый бескоординатный метод описания оптических свойств кристаллов. На его основе разработана общая теория оптических свойств поглощающих кристаллов.

Полное отражение

Изменение направления распространения луча света при прохождении через границу раздела двух сред называется преломлением света.

Геометрической оптикой называют раздел оптики, в котором изучаются законы распространения оптического излучения на основе представления о световых лучах.

Под лучом понимают линию, вдоль которой переносится энергия электромагнитной волны. Условимся изображать световые лучи графически с помощью геометрических линий со стрелками. В геометрической оптике волновая природа света не учитывается.

Геометрическому лучу на практике соответствует тонкий световой пучок, получаемый при пропускании светового излучения, идущего от удаленного источника, через отверстие (диафрагму) в экране (рис. 69).

Таким образом, следует различать геометрический луч (математическое понятие) и световой пучок (материальный объект), получаемый от источника света.

Уже в начальные периоды оптических исследований были экспериментально установлены четыре основных закона геометрической оптики:

• закон прямолинейного распространения света;
• закон независимости световых лучей;
• закон отражения световых лучей;
• закон преломления световых лучей.

Световой поток можно разделить на отдельные световые пучки, выделяя их при помощи диафрагм. Действие выделенных световых пучков оказывается независимым друг от друга, т. е. эффект, производимый отдельным пучком, не зависит от того, действуют одновременно с ним другие пучки или нет.

Световые пучки получают при пропускании светового излучения, идущего от удаленного источника, через отверстие (диафрагму) в экране  (рис. 70). Для того чтобы можно было пренебречь дифракционным расширением пучка, должно выполняться условие:

где  — размер препятствия или отверстия, на котором свет дифрагирует,  — длина световой волны,  — расстояние от препятствия до места наблюдения дифракционной картины.

В этом случае выходящий из диафрагмы пучок будет оставаться неизменным, и он называется параллельным.

Соотношение (1) выполняется, когда длина световой волны стремиться к нулю  Поэтому геометрическая оптика является предельным приближенным случаем волновой оптики.

gtftf Если диаметр диафрагмы или размеры предмета оказываются сравнимы  с длиной световой волны  то выходящий световой пучок становится расходящимся, свет проникает в область геометрической тени, происходит дифракция света, т. е. проявляется волновой характер светового излучения.

Лучи, выходящие из одной точки, называют расходящимися, а собирающиеся в одной точке — сходящимися. Примером расходящихся лучей может служить наблюдаемый свет далеких звезд, а примером сходящихся — совокупность лучей, попадающих в зрачок нашего глаза от различных предметов.

Для изучения свойств световых волн необходимо знать закономерности их распространения в однородной среде, а также закономерности отражения и преломления на границе раздела двух сред.

Рассмотрим падение плоской световой волны на плоскую поверхность раздела однородных изотропных и прозрачных сред при условии, что размеры поверхности раздела намного больше длины волны падающего излучения.

Пусть на плоскую поверхность раздела  двух сред падает плоская световая волна, фронт которой  (рис. 71). Если угол падения  отличен от нуля, то различные точки фронта  волны достигнут границы раздела  не одновременно.

Рассмотрим, что будет происходить во второй среде, считая, что модуль скорости  распространения света в ней меньше, чем в первой  (см. рис. 71).

Фронт падающей волны  будет перемещаться со скоростью, модуль которой  по направлению  К моменту времени (за промежуток времени

когда точка  фронта достигнет границы раздела двух сред (точка  вторичная волна из точки  (согласно принципу Гюйгенса) пройдет расстояние  Фронт волны, распространяющейся во второй среде, можно получить, проводя прямую линию, касательную к полуокружности с центром в точке

Из построения видно, что  как углы с взаимно перпендикулярными сторонами. Из  находим:
Отсюда:

Из этого выражения следует закон преломления:

Напомним, что абсолютным показателем преломления называется отношение модуля скорости распространения световой волны в вакууме с к модулю скорости распространения в данной среде

С учетом этого соотношения закон преломления принимает вид:

Величина

равная отношению абсолютных показателей преломления  второй и  первой сред, называется относительным показателем преломления второй среды относительно первой. В отличие от абсолютного показателя преломления относительный показатель преломления может быть и меньше единицы, если

Таким образом, исходя из волновой теории света, получен закон преломления световых волн:

отношение синуса угла падения к синусу угла преломления есть величина постоянная для двух данных сред и равная относительному показателю преломления второй среды относительно первой;

лучи, падающий и преломленный, лежат в одной плоскости с перпендикуляром, проведенным в точке падения луча к плоскости границы раздела двух сред.

Перепишем закон преломления в следующем виде:

При такой записи закона преломления не надо запоминать абсолютный показатель преломления какой среды стоит в числителе, а какой — в знаменателе.

Необходимо всегда умножать абсолютный показатель преломления на синус угла, относящийся к одной и той же среде.

Для наблюдения явления преломления света достаточно поместить карандаш в стакан с водой и посмотреть на него со стороны — карандаш будет казаться «надломленным» (преломленным) (рис. 72), оставаясь при этом совершенно целым.

Первые упоминания о преломлении света в воде и стекле встречаются в труде Клавдия Птолемея «Оптика», вышедшем в свет во II в. н. э.

Закон преломления света был экспериментально установлен в 1620 г. голландским ученым Виллебродом Снеллиусом. Заметим, что независимо от Снеллиуса закон преломления был также открыт Рене Декартом.

Причиной преломления волн, т. е. изменения направления распространения волн на границе раздела двух сред, является

изменение модуля скорости распространения электромагнитных волн при переходе излучения из одной среды в другую.

Как следует из закона преломления, при переходе света из оптически более плотной среды 1 (с большим абсолютным показателем преломления  в оптически менее плотную среду II (с меньшим показателем преломления  угол преломления у становится больше угла падения  (рис. 73).

По мере увеличения угла падения, при некотором его значении  угол преломления станет  т. е. свет не будет попадать во вторую среду. Энергия преломленной волны при этом станет равной нулю, а энергия отраженного излучения будет равна энергии падающего. Следовательно, начиная с этого угла падения, вся световая энергия полностью отражается от границы раздела этих сред в среду

Это явление называется полным отражением света (см. рис. 73). Угол  при котором возникает полное отражение, называется предельным углом полного отражения. Он определяется из закона преломления при условии, что угол преломления:

Таким образом, преломленная волна отсутствует при углах падения, больших предельного угла  Например, для границы вода  — воздух предельный угол полного отражения  для границы алмаз  — воздух —

Явление полного отражения используют в волоконной оптике для передачи света и изображения по пучкам прозрачных гибких световодов (рис. 74), а также в отражательных призмах различных оптических приборов. В волоконно-оптических устройствах, в которых свет распространяется по тонким световодам, стеклянная световедущая жила покрыта слоем вещества с меньшим показателем преломления.

В 2009 г. китайский ученый Чарльз Пао удостоен Нобелевской премии за выдающийся вклад в исследование световодов для оптической связи. В 1954 г. белорусским физиком, академиком Федором Ивановичем Федоровым было теоретически предсказано новое физическое явление — поперечное смещение (перпендикулярно плоскости падения) светового пучка при его полном отражении. Это смещение меньше длины волны, и для его наблюдения световой пучок должен быть ограниченным в поперечном направлении. В 1969 г. французским физиком К. Эмбером оно было подтверждено экспериментально и получило название «сдвиг Федорова».

• Заказать решение задач по физике

Пример №3

Определите угол падения  луча на стеклянную пластинку с показателем преломления  если между отраженным и преломленным лучами угол

Дано:

Решение

Из закона преломления находим:

Из геометрического построения (рис. 75) следует, что углы отражения и преломления связаны соотношением:

Отсюда:

Подставляем найденный угол  в формулу закона преломления и с учетом закона отражения  определяем искомый угол падения:

 Отсюда

Ответ:

Преломление света на границе раздела двух сред

В одном из древнегреческих трактатов описан опыт: «Надо встать так, чтобы плоское кольцо, расположенное на дне сосуда, спряталось за его краем. Затем, не меняя положения глаз, налить в сосуд воду. Свет преломится на поверхности воды, и кольцо станет видимым». Такой «фокус» вы можете показать своим друзьям и сейчас (см. рис. 12.1), а вот объяснить его сможете только после изучения данного параграфа.

Рис. 12.1. «Фокус» с монетой. Если в чашке нет воды, мы не видим монету, лежащую на ее дне (а); если же налить воду, дно чашки будто поднимется и монета станет видимой (б)

Законы преломления света

Направим узкий пучок света на плоскую поверхность прозрачного стеклянного полуцилиндра, закрепленного на оптической шайбе. Свет не только отразится от поверхности полуцилиндра, но и частично пройдет сквозь стекло. Это означает, что при переходе из воздуха в стекло направление распространения света изменяется (рис. 12.2).

Рис. 12.2. Наблюдение преломления света при его переходе из воздуха в стекло: — угол падения; — угол отражения; — угол преломления

Изменение направления распространения света на границе раздела двух сред называют преломлением света.

Угол (гамма), который образован преломленным лучом и перпендикуляром к границе раздела двух сред, проведенным через точку падения луча, называют углом преломления.

Проведя ряд опытов с оптической шайбой, заметим, что с увеличением угла падения угол преломления тоже увеличивается, а с уменьшением угла падения угол преломления уменьшается (рис. 12.3). Если же свет падает перпендикулярно границе раздела двух сред (угол падения направление распространения света не изменяется.

Рис. 12.3. Установление законов преломления света: при уменьшении угла падения угол преломления тоже уменьшается при этом

Первое упоминание о преломлении света можно найти в трудах древнегреческого философа Аристотеля (IV в. до н. э.), который задавался вопросом: «Почему палка в воде кажется сломанной?» А вот закон, количественно описывающий преломление света, был установлен только в 1621 г. голландским ученым Виллебрордом Снеллиусом (1580-1626).

Законы преломления света:

1. Луч падающий, луч преломленный и перпендикуляр к границе раздела двух сред, проведенный через точку падения луча, лежат в одной плоскости.
2. Отношение синуса угла падения к синусу угла преломления для двух данных сред является неизменной величиной:

где — физическая величина, которую называют относительным показателем преломления среды 2 (среды, в которой свет распространяется после преломления) относительно среды 1 (среды, из которой свет падает).

Причина преломления света

Так почему свет, переходя из одной среды в другую, изменяет свое направление?

Дело в том, что в разных средах свет распространяется с разной скоростью, но всегда медленнее, чем в вакууме. Например, в воде скорость света в 1,33 раза меньше, чем в вакууме; когда свет переходит из воды в стекло, его скорость уменьшается еще в 1,3 раза; в воздухе скорость распространения света в 1,7 раза больше, чем в стекле, и лишь немного меньше (примерно в 1,0003 раза), чем в вакууме.

Именно изменение скорости распространения света при переходе из одной прозрачной среды в другую является причиной преломления света.

Принято говорить об оптической плотности среды: чем меньше скорость распространения света в среде (чем больше показатель преломления), тем больше оптическая плотность среды.

Физический смысл показателя преломления

Относительный показатель преломления показывает, во сколько раз скорость распространения света в среде 1 больше (или меньше) скорости распространения света в среде 2:

Вспомнив второй закон преломления света: имеем:

Проанализировав последнюю формулу, делаем выводы:

1. чем больше на границе раздела двух сред изменяется скорость распространения света, тем больше свет преломляется;
2. если луч света переходит в среду с большей оптической плотностью (то есть скорость света уменьшается: то угол преломления меньше угла падения: (см., например, рис. 12.2, 12.3);
3. если луч света переходит в среду с меньшей оптической плотностью (то есть скорость света увеличивается: то угол преломления больше угла падения: (рис. 12.4).

Обычно скорость распространения света в среде сравнивают со скоростью его распространения в вакууме. Когда свет попадает в среду из вакуума, показатель преломления называют абсолютным показателем преломления.

Абсолютный показатель преломления показывает, во сколько раз скорость

распространения света в среде меньше, чем в вакууме:

где — скорость распространения света в вакууме — скорость распространения света в среде.

Рис. 12.4. При переходе света из среды с большей оптической плотностью в среду с меньшей оптической плотностью угол преломления больше угла падения

Среда	Абсолютный показатель преломления
Воздух	1,0003
Лед	1,31
Вода	1,33
Бензин	1,50
Стекло	1,43-2,17
Кварц	1,54
Алмаз	2,42

Скорость распространения света в вакууме больше, чем в любой среде, поэтому абсолютный показатель преломления всегда больше единицы (см. таблицу).

Обратите внимание: поэтому, рассматривая переход света из воздуха в среду, будем считать, что относительный показатель преломления среды равен абсолютному.

Явление преломления света используется в работе многих оптических устройств. О некоторых из них вы узнаете позже.

Явление полного внутреннего отражения света

Рассмотрим случай, когда свет переходит из среды с большей оптической плотностью в среду с меньшей оптической плотностью (рис. 12.5). Видим, что при увеличении угла падения угол преломления приближается к 90°, яркость преломленного пучка уменьшается, а яркость отраженного, наоборот, увеличивается. Понятно, что если и дальше увеличивать угол падения, то угол преломления достигнет 90°, преломленный пучок исчезнет, а падающий пучок полностью (без потерь энергии) вернется в первую среду — свет полностью отразится.

Рис. 12.5. Если свет попадает из стекла в воздух, то при увеличении угла падения угол преломления приближается к 90°, а яркость преломленного пучка уменьшается

Явление, при котором преломление света отсутствует (свет полностью отражается от среды с меньшей оптической плотностью), называют полным внутренним отражением света.

Явление полного внутреннего отражения света хорошо знакомо тем, кто плавал под водой с открытыми глазами (рис. 12.6).

Рис. 12.6. Наблюдателю, находящемуся под водой, часть поверхности воды кажется блестящей, будто зеркало

Ювелиры много веков используют явление полного внутреннего отражения, чтобы повысить привлекательность драгоценных камней. Естественные камни огранивают — придают им форму многогранников: грани камня выполняют роль «внутренних зеркал», и камень «играет» в лучах падающего на него света.

Полное внутреннее отражение широко используют в оптической технике (рис. 12.7). Но главное применение этого явления связано с волоконной оптикой. Если в торец сплошной тонкой «стеклянной» трубки направить пучок света, после многократного отражения свет выйдет на ее противоположном конце независимо от того, какой будет трубка — изогнутой или прямой. Такую трубку называют световодом (рис. 12.8).

Рис. 12.7. Во многих оптических приборах направление распространения света изменяют с помощью призм полного отражения: а — призма поворачивает изображение; б — призма переворачивает изображение

Рис. 12.8. Распространение светового пучка в световоде

Световоды применяют в медицине для исследования внутренних органов (эндоскопия); в технике, в частности для выявления неисправностей внутри двигателей без их разборки; для освещения солнечным светом закрытых помещений и т. п. (рис. 12.9).

Рис. 12.9. Декоративный светильник со световодами

Но чаще всего световоды используют в качестве кабелей для передачи информации (рис. 12.10). «Стеклянный кабель» намного дешевле и легче медного, он практически не изменяет свои свойства под воздействием окружающей среды, позволяет передавать сигналы на большие расстояния без усиления. Сегодня волоконно-оптические линии связи стремительно вытесняют традиционные. Когда вы будете смотреть телевизор или пользоваться Интернетом, вспомните, что значительную часть своего пути сигнал проходит по «стеклянной дороге».

Рис. 12.10. Оптоволоконный кабель

Пример №4

Световой луч переходит из среды 1 в среду 2 (рис. 12.11, а). Скорость распространения света в среде 1 равна Определите абсолютный показатель преломления среды 2 и скорость распространения света в среде 2.

Рис. 12.11. К задаче

Анализ физической проблемы

Из рис. 12.11, а видим, что на границе раздела двух сред свет преломляется, значит, скорость его распространения изменяется.

Выполним пояснительный рисунок (рис. 12.11, б), на котором:

1) изобразим лучи, приведенные в условии задачи; 2) проведем через точку падения луча перпендикуляр к границе раздела двух сред; 3) обозначим угол падения и — угол преломления.

Абсолютный показатель преломления — это показатель преломления относительно вакуума. Поэтому для решения задачи следует вспомнить значение скорости распространения света в вакууме и найти скорость распространения света в среде

Чтобы найти определим синус угла падения и синус угла преломления.

Дано:

Найти:

Поиск математической модели, решение

По определению абсолютного показателя преломления:

Поскольку то

Из рис. 12.11, б видим, что где радиус окружности. Найдем значения искомых величин:

Анализ решения. По условию задачи угол падения больше угла преломления, и это значит, что скорость света в среде 2 меньше скорости света в среде 1. Следовательно, полученные результаты реальны.

Ответ:

Подводим итоги:

Световой пучок, падая на границу раздела двух сред, разделяется на два пучка. Один из них — отраженный — отражается от поверхности, подчиняясь законам отражения света. Второй — преломленный — проходит во вторую среду, изменяя свое направление.

Законы преломления света:

1. Луч падающий, луч преломленный и перпендикуляр к границе раздела двух сред, проведенный через точку падения луча, лежат в одной плоскости.
2. Для двух данных сред отношение синуса угла падения к синусу угла преломления является неизменной величиной:

Причина преломления света — изменение скорости его распространения при переходе из одной среды в другую. Относительный показатель преломления показывает, во сколько раз скорость распространения света в среде 1 больше (или меньше), чем скорость распространения света в среде 2:

Когда свет попадает в среду из вакуума, показатель преломления называют абсолютным показателем преломления:

Если при переходе света из среды 1 в среду 2 скорость распространения света уменьшилась (то есть показатель преломления среды 2 больше показателя преломления среды 1: то говорят, что свет перешел из среды с меньшей оптической плотностью в среду с большей оптической плотностью (и наоборот).
