К источнику тока с ЭДС ε и внутренним сопротивлением r присоединены три сопротивления R1, R2 и R3 как показано на схеме (рис. 2). Определить: 1). силу
Физика | ||
Решение задачи | ||
Выполнен, номер заказа №16702 | ||
Прошла проверку преподавателем МГУ | ||
Напишите мне в чат, пришлите ссылку на эту страницу в чат, оплатите и получите файл! |
Закажите у меня новую работу, просто написав мне в чат! |

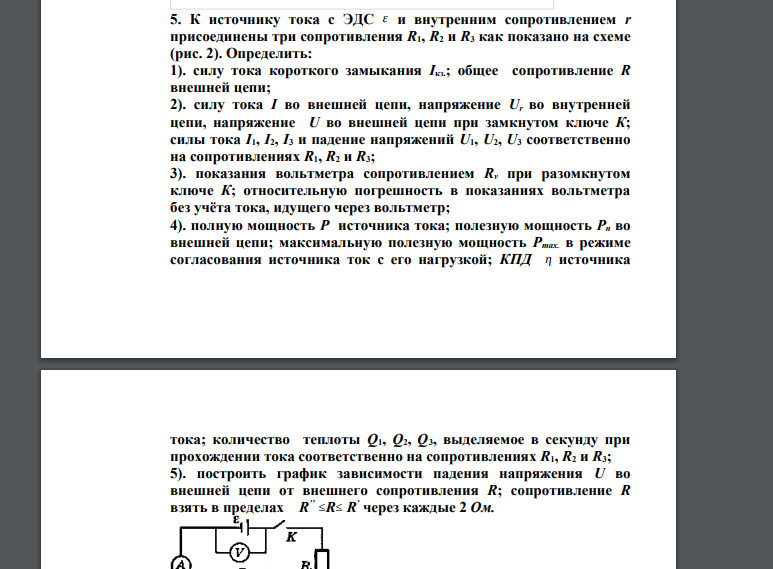

К источнику тока с ЭДС ε и внутренним сопротивлением r присоединены три сопротивления R1, R2 и R3 как показано на схеме (рис. 2). Определить: 1). силу тока короткого замыкания Iкз.; общее сопротивление R внешней цепи; 2). силу тока I во внешней цепи, напряжение Ur во внутренней цепи, напряжение U во внешней цепи при замкнутом ключе К; силы тока I1, I2, I3 и падение напряжений U1, U2, U3 соответственно на сопротивлениях R1, R2 и R3; 3). показания вольтметра сопротивлением Rv при разомкнутом ключе К; относительную погрешность в показаниях вольтметра без учёта тока, идущего через вольтметр; 4). полную мощность Р источника тока; полезную мощность Рп во внешней цепи; максимальную полезную мощность Рmax. в режиме согласования источника ток с его нагрузкой; КПД η источника тока; количество теплоты Q1, Q2, Q3, выделяемое в секунду при прохождении тока соответственно на сопротивлениях R1, R2 и R3; 5). построить график зависимости падения напряжения U во внешней цепи от внешнего сопротивления R; сопротивление R взять в пределах R ’’ ≤R≤ R ’ через каждые 2 Ом. Рис. 2. Числовые значения параметров задачи № вариант а 2 ε, В 5 r, Ом 0, 4 R1, Ом 2 R2, Ом 1 R3,Ом 2 Rv, кОм 2, 5 R ’ , Ом 6 R ’’ , Ом 3
Решение: 1) Короткое замыкание: Сопротивление: 2) По закону Ома I
