Сферическое движение твердого тела в теоретической механике

Содержание:

Сферическое движение твердого тела:

Сферическим называют такое движение твердого тела, при котором точки тела описывают траектории, лежащие на сферах с одним и тем же неподвижным центром

Вращение тела вокруг точки

Пусть во время движения тела одна из его точек остается неподвижной. Тогда всякая другая точка тела может двигаться только по поверхности сферы, описанной вокруг неподвижной точки радиусом, равным расстоянию этой точки от неподвижной. Такое движение называют  сферическим движением тела, или вращением вокруг неподвижной  точки.

Положение тела, имеющего неподвижную точку, можно определить тремя независимыми углами

Углы Эйлера

Чтобы определить положение тела, имеющего неподвижную точку, построим две системы координатных осей с общим началом в этой точке О: основную xOyz и подвижную x'Oy'z', неизменно связанную с движущимся телом (рис. 107). Три оси подвижной системы составляют 9 углов с тремя осями основной, но для определения положения тела, имеющего неподвижную точку, нет необходимости знать все 9 направляющих косинусов, так как они связаны известными из аналитической геометрии соотношениями, и независимых величин остается только три.

Положение тела, имеющего неподвижную точку, можно определить тремя независимыми углами. Эти углы обычно называют эйлеровыми.1 Ознакомимся с углами, предложенными Эйлером и применяемыми в астрономии, в гироскопии и во многих других науках.

Линией узлов называют линию ON пересечения плоскостей xОy и х'Оу' основной и подвижной систем. Первый угол — угол прецессии ψ—лежит в плоскости хОу между неподвижной осью Ox и линией узлов. Его измеряют от оси Ox к оси ON против хода часов, если смотреть с оси Oz.

Второй—угол собственного вращения φ—лежит в плоскости х'Оу' и его отмеривают от линии узлов до оси Ox' против хода часовой стрелки, если смотреть с оси Oz'. Третий — уголСферическое движение твердого тела в теоретической механике

Во время движения тела эти углы изменяются. Чтобы задать уравнение сферического движения, надо представить их как некоторые непрерывные однозначные функции времени:

Сферическое движение твердого тела в теоретической механике

Предельное положение такой оси, вокруг которой следует повернуть твердое тело на бесконечно малый угол, чтобы перевести его из одного положения в другое, бесконечно близкое первому, называют мгновенной осью вращения

Мгновенная ось вращения

Положение тела в пространстве можно определить различными способами. В частности, для этого можно задать положение трех его точек. Применим этот способ для изучения сферического движения тела. За одну из этих точек примем неподвижную точку О (рис. 108, а), а две другие, А и В, выберем произвольно, но с условием, чтобы их скорости не были параллельны между собой.

Рассмотрим сначала точку А. Проведем прямую через точку А и неподвижную точку О. Согласно основной теореме кинематики твердого тела (77) проекции скоростей точек А и Q на АО должны быть равны. Но скорость точки О, а потому и ее проекция равны нулю. Скорость точки А нулю не равна, но проекция ее на ЛО должна равняться нулю, следовательно, скорость точки А перпендикулярна к АО. Если мы проведем через точки А и О плоскость (рис. 108, б) перпендикулярно к скорости точки А, то по той же теореме скорости точек этой плоскости должны быть перпендикулярны к прямым, соединяющим эти точки с неподвижной точкой О, т. е. перпендикулярны плоскости.

Сферическое движение твердого тела в теоретической механике

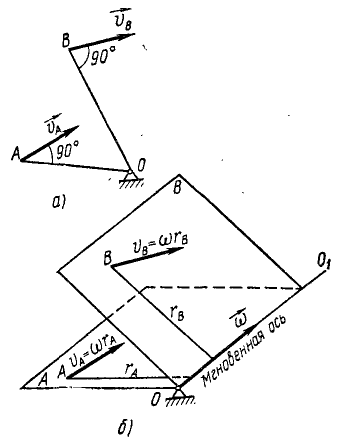

Рис. 108

Рассмотрим теперь точку В и повторим те же рассуждения. Если мы проведем через точки В и О плоскость В перпендикулярно к скорости точки В, то скорости точек этой плоскости должны быть перпендикулярны к плоскости В. Точки, лежащие на линии OO1 пересечения плоскостей А и В, должны иметь скорости, перпендикулярные сразу к обеим пересекающимся плоскостям, что невозможно. Следовательно, скорости точек этой прямой OO1 в данное мгновение равны нулю. Мы пришли к убеждению, что при движении тела с одной неподвижной точкой через эту точку всегда можно провести ось, скорости точек которой в данное мгновение равны нулю. Эту ось называют мгновенной осью вращения.

Если в движущемся теле существует ось, скорости точек которой в данное мгновение равны нулю, то скорости других его точек должны быть пропорциональны их расстояниям от оси. Таким образом, картина распределения скоростей в теле с одной неподвижной точкой оказалась на данное мгновение такой же, как и в теле, вращающемся вокруг неподвижной оси.

При изучении вращения тела вокруг неподвижной оси мы условились о направлении вектора угловой скорости. То же условие сохраняется на сферическое движение, где вектор угловой скорости ω направлен от неподвижной точки О по мгновенной оси вращения в такую сторону, чтобы вращение тела представлялось происходящим против хода часов, если смотреть с конца вектора ω, к точке О. Этот вектор можно переносить вдоль оси вращения, но нельзя перемещать параллельно оси. Глубокое отличие вектора угловой скорости при сферическом движении заключается в том, что он постоянно меняет свое направление.

В связи с этим другое толкование принимает и угловое ускорение. Изображая угловое ускорение тела при вращении вокруг оси вектором, мы направляли его в ту или иную сторону по вектору угловой скорости. При вращении тела относительно неподвижной точки дело обстоит иначе: направление угловой скорости меняется. Мы будем называть вектором углового ускорения тела вектор, характеризующий изменение в данное мгновение величины и направления угловой скорости тела

Сферическое движение твердого тела в теоретической механике     (97)

Направление этого вектора, вообще говоря, не совпадает с мгновенной осью вращения. Пусть, например, угловая скорость тела, имеющего неподвижную точку О (рис. 109) и не показанного на чертеже, в данное мгновение равна Сферическое движение твердого тела в теоретической механике, а через малый промежуток времени Δt станет Сферическое движение твердого тела в теоретической механике Разделив Сферическое движение твердого тела в теоретической механике на Δt, мы получим вектор среднего углового ускорения тела. Если мы будем уменьшать промежуток времени Δt, оставляя неизменным его начало, то вектор среднего углового ускорения тела будет стремиться к своему предельному значению — вектору углового ускорения тела. Этот вектор Сферическое движение твердого тела в теоретической механике проходит через неподвижную точку О и параллелен касательной к годографу вектораСферическое движение твердого тела в теоретической механике.

Сферическое движение твердого тела в теоретической механике
Рис. 109

При сферическом движении тела подвижный аксоид катится без скольжения по неподвижному

Аксоиды при сферическом движении

Положение мгновенной оси в теле, имеющем одну неподвижную точку, непрерывно меняется. Но в каждое мгновение ось имеет вполне определенное положение и всегда проходит через неподвижную точку О. Геометрическое место мгновенных осей вращения, проведенных в теле, представляет собой некоторую коническую поверхность и называется подвижным аксои-дом. Положение мгновенной оси вращения можно отметить и относительно неподвижных координат. Их геометрическое место относительно неподвижных координат, называемое неподвижным аксоидом,  также является конической поверхностью с вершиной в той же неподвижной точке О. Оба конуса соприкасаются по мгновенной оси вращения. Сферическое движение тела можно представить как качение без скольжения подвижного аксоида по неподвижному.

Зависимость между проекциями скоростей точек тела, их координатами и проекциями угловой скорости выражается формулами Эйлера

Формулы Эйлера

Как было только что показано, скорость каждой точки K тела, имеющего неподвижную точку О, перпендикулярна к прямой КО и пропорциональна расстоянию KО sin α точки К от мгновенной оси вращения (рис. 110), т. е.

 υk = ωKО sin α.

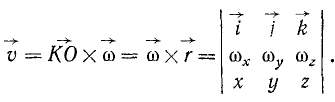

Таким образом, при сферическом движении, как и при вращательном, скорость всякой точки тела можно рассматривать как момент вектора угловой скорости тела относительно этой точки. Проведем из какой-либо точки К тела вектор Сферическое движение твердого тела в теоретической механике в неподвижную точку О, принятую нами за начало отсчета. Этот вектор равен по модулю, но направлен противоположно радиусу-векторуСферическое движение твердого тела в теоретической механике точки K относительно начала отсчета О. Момент вектора угловой скорости относительно точки K представим векторным произведением и запишем в виде определителя третьего порядка, как это мы делали (см. 17 и 17') в статике при определении момента силы:
Сферическое движение твердого тела в теоретической механике

Раскладывая этот определитель по элементам первой строки:

Сферическое движение твердого тела в теоретической механике

раскладывая скорость точки по осям координат:

Сферическое движение твердого тела в теоретической механике

и сравнивая оба равенства, мы можем выразить проекции скорости точки через проекции угловой скорости тела и координаты точки:

Сферическое движение твердого тела в теоретической механике            (98)

Эти соотношения, очень напоминающие знакомые нам выражения (23) момента силы относительно оси, отличаются от них не только тем, что вектор силы заменен вектором угловой скорости, но и знаками. Круговой заменой букв в любой из трех формул (98) можно получить две остальные. Эти формулы имеют применение при определении проекций скоростей точек тела, совершающего сферическое движение или вращение вокруг неподвижной оси. В частном случае, если тело вращается вокруг оси Oz, то проекции угловой скорости ωx = ωy = 0, a ωz=ω, мы получаем формулы (89).

Задача №1

Тело движется вокруг неподвижной точки — начала координат. В некоторое мгновение угловая скорость его изображается вектором, проекции которого на координатные оси равны Сферическое движение твердого тела в теоретической механике, Сферическое движение твердого тела в теоретической механике, Сферическое движение твердого тела в теоретической механике. Найти скорость точки К тела, определяемой координатами Сферическое движение твердого тела в теоретической механике, Сферическое движение твердого тела в теоретической механике,Сферическое движение твердого тела в теоретической механике.

Решение. Подставляя данные в формулы Эйлера, получим

υx =0, υy = 0, υz = 0,

Ответ. υ = 0. В этот момент времени мгновенная ось проходит через точки О и К.

Задача №2

Ось OA мельничного бегуна (рис. 111) вращается равномерно вокруг вертикальной оси с угловой скоростью ω1. Длина оси OA=l, радиус бегуна равен r. Пренебрегая скольжением бегуна, определить вектор его угловой скорости.

Решение. Движение бегуна можно рассматривать как вращение около неподвижной точки О. Бегун катится без скольжения, поэтому скорость точки C соприкосновения его с горизонтальной плоскостью равна нулю, и, следовательно, в каждое мгновение ось, проходящая через точки О и С, есть мгновенная ось вращения. Центр бегуна (точка А) движется вокруг вертикальной оси, проходящей через О, с постоянной по величине скоростью

υA = ω1l.

Но точка А принадлежит бегуну, а потому ее скорость в то же время является вращательной скоростью вокруг мгновенной оси вращения ОС. Опуская из А перпендикуляр на мгновенную ось, получаем

Сферическое движение твердого тела в теоретической механике

где ω—угловая скорость бегуна, а а — угол AОС. Из двух выражений υA  находим ответ.

Ответ. Сферическое движение твердого тела в теоретической механике

Ускорение всякой точки тела, совершающего сферическое движение, состоит из вращательного и осестремительного ускорений

Чтобы получить ускорение какой-либо точки К тела, находящегося в сферическом движении, продифференцируем по времени вектор ее скорости Сферическое движение твердого тела в теоретической механике

Имеем:

Сферическое движение твердого тела в теоретической механике

или

Сферическое движение твердого тела в теоретической механике     (99)

Таким образом, ускорение каждой точки К тела, имеющего одну неподвижную точку О, состоит из векторной суммы двух ускорений: вращательного ускорения Сферическое движение твердого тела в теоретической механике и осестремительного ускорения
Сферическое движение твердого тела в теоретической механике. В общем случае оба эти ускорения не перпендикулярны друг другу, что необходимо учесть при их суммировании (рис. 112, а).

Сферическое движение твердого тела в теоретической механике     (99/)

Эту формулу называют формулой Ривальса.

Чтобы лучше уяснить чему равны и как направлены эти ускорения, обратимся к чертежу.

Вращательное ускорение (рис. 112, б) выражается векторным произведением углового ускорения Сферическое движение твердого тела в теоретической механикеи радиуса вектора Сферическое движение твердого тела в теоретической механике Следовательно, оно направлено перпендикулярно плоскости, образованной этими векторами, и по модулю равно

Сферическое движение твердого тела в теоретической механике

где h1—длина перпендикуляра, опущенного из точки К на прямую, по которой направлено угловое ускорение ε. Из формулы (100) в частности следует, что эта прямая обязательно должна проходить через неподвижную точку О, потому что в противном случае точка О имела бы неравное нулю вращательное ускорение, т. е. стала бы подвижной.

Осестремительное ускорение по модулю равно

Сферическое движение твердого тела в теоретической механике

но этот синус равен единице, так как векторы угловой и вращательной скорости взаимно перпендикулярны. Модуль же вектора вращательной скорости υ = ωh, где h—длина перпендикуляра, опущенного из точки К на мгновенную ось вращения, а потому

аос = hω2.    (101)

Направлено осестремительное ускорение перпендикулярно векторам угловой скорости тела и вращательной скорости точки К, т. е. по прямой h от точки К к мгновенной оси вращения.

Задача №3

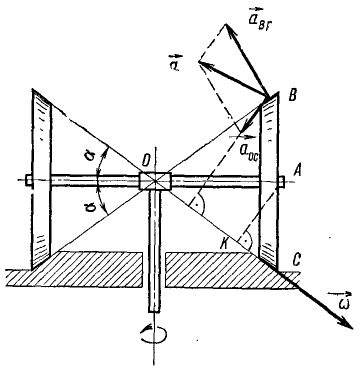

Найти скорость и ускорение точки В конического катка, равномерно катящегося без скольжения по горизонтальной конической кольцевой опоре (рис. 113). Диаметр катка BC = 30 см, OA = 20 см, скорость центра катка υА = 40 см/ceκ и направлена перпендикулярно плоскости чертежа на читателя.

Сферическое движение твердого тела в теоретической механике
Рис. 113

Решение. Мгновенная ось проходит через неподвижную точку О и точку С, скорость которой в данное мгновение равна нулю, потому что каток катится без скольжения. Вектор угловой скорости ω направлен по мгновенной оси. Модуль его определим, разделив скорость точки А на расстояние АК от мгновенной оси. Из треугольника OAC находим OC2 = OA2 + АС2 = 625. Тогда

Сферическое движение твердого тела в теоретической механике

Имея эти данные, находим угловую скорость:

Сферическое движение твердого тела в теоретической механике

Чтобы найти скорость точки В, надо угловую скорость помножить на расстояние точки В от мгновенной оси h = OB sin 2α =25.2.0,6.0,8 =24 см. Скорость точки В перпендикулярна плоскости чертежа, направлена на читателя и по модулю равна 79,2 см/сек.

Найдем теперь вектор углового ускорения. Каток катится равномерно, величина угловой скорости не изменяется, но меняется ее направление, и конец вектора угловой скорости описывает годограф—окружность радиуса ω sinСферическое движение твердого тела в теоретической механике. Угловая скорость ω1, с которой поворачивается вектор угловой скорости ω, равна угловой скорости, с которой поворачивается ось OA во время движения катка:

Сферическое движение твердого тела в теоретической механике

Вектор углового ускорения равен скорости годографа вектора угловой скорости. Он направлен перпендикулярно плоскости чертежа на читателя, но приложен в неподвижной точке О:

Сферическое движение твердого тела в теоретической механике

Чтобы определить вращательное ускорение точки В, надо помножить угловое ускорение в на длину перпендикуляра h1 -BO = 25 см:

Сферическое движение твердого тела в теоретической механике

Направлен вектор вращательного ускорения перпендикулярно вектору углового ускорения и плечу ВО и в такую сторону, чтобы вектор е указывал против хода часовой стрелки, если смотреть с конца вектора авр . Следовательно, вектор авр лежит в плоскости BOC и перпендикулярен ВО.

Осестремительное ускорение по модулю равно произведению квадрата модуля угловой скорости на длину перпендикуляра h, опущенного из точки В на мгновенную ось, и направлено к оси:

αoc = 3,32∙24 = 261 см/сек.

Угол между векторами вращательного и осестремительного ускорений равен 2α. Полное ускорение точки В определим, применив теорему косинусов
Сферическое движение твердого тела в теоретической механике

Ответ: υB= 79 см/сек, ав = 257 см/сек2.

Скорость и ускорение точки тела

Постановка Задачи. Твердое тело совершает сферическое движение по закону, заданному в углах Эйлера Сферическое движение твердого тела в теоретической механике Найти скорость и ускорение точки, положение которой дано относительно подвижных осей координат.

План решения:

1.    Воспользуемся кинематическими уравнениями Эйлера для определения проекций угловой скорости на подвижные оси координат

Сферическое движение твердого тела в теоретической механике

2.    Находим проекции скорости Сферическое движение твердого тела в теоретической механике на подвижные оси относительно которых задан радиус-вектор точки Сферическое движение твердого тела в теоретической механике

3.    Вычисляем модуль скорости Сферическое движение твердого тела в теоретической механике

4.    Дифференцируя по времени t проекции угловой скорости, получаем компоненты углового ускорения Сферическое движение твердого тела в теоретической механикев подвижных осях.

5.    Ускорение точки представляем в виде векторной суммы

Сферическое движение твердого тела в теоретической механике

где Сферическое движение твердого тела в теоретической механике — вращательное, aСферическое движение твердого тела в теоретической механике — осестремительное ускорение.

6.    Находим модуль ускорения Сферическое движение твердого тела в теоретической механике

Пример. Твердое тело совершает сферическое движение по закону, заданному в углах Эйлера Сферическое движение твердого тела в теоретической механикеПри t = 1 с найти скорость и ускорение точки, положение которой относительно подвижных координат задано координатамиСферическое движение твердого тела в теоретической механике

УглыСферическое движение твердого тела в теоретической механике даны в рад. Решение

1.    Зная зависимости угла прецессии Сферическое движение твердого тела в теоретической механике угла нутации Сферическое движение твердого тела в теоретической механике и собственного вращения Сферическое движение твердого тела в теоретической механике от времени, воспользуемся кинематическими уравнениями Эйлера (1) для определения проекций угловой скорости на подвижные оси координат. Подставляя в (1) заданные функции, получаем

Сферическое движение твердого тела в теоретической механике

При t = 1 вычисляем

Сферическое движение твердого тела в теоретической механике

Модуль угловой скорости тела

Сферическое движение твердого тела в теоретической механике

2.    Вычисляем проекции скорости точки на подвижные оси:

Сферическое движение твердого тела в теоретической механике

3.    Модуль скорости точки Сферическое движение твердого тела в теоретической механике

4.    Дифференцируя пo t проекции угловой скорости, получаем компоненты углового ускорения тела в подвижных осях:

Сферическое движение твердого тела в теоретической механике

При t = 1 получаем

Сферическое движение твердого тела в теоретической механике

Модуль углового ускорения Сферическое движение твердого тела в теоретической механике

5.    Ускорение точки представляем в виде векторной суммы:

Сферическое движение твердого тела в теоретической механике

Гл. 10. Сферическое движение тела

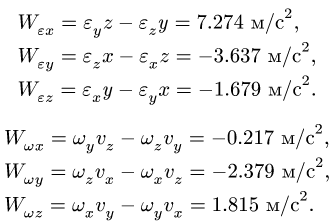

где Сферическое движение твердого тела в теоретической механике - вращательное, a Сферическое движение твердого тела в теоретической механике - осестремительное ускорение. Вычисляем отдельно их проекции на оси Сферическое движение твердого тела в теоретической механике

Сферическое движение твердого тела в теоретической механике

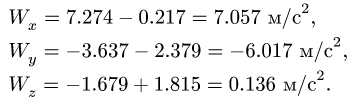

Компоненты ускорения получаем, суммируя  Сферическое движение твердого тела в теоретической механике

Сферическое движение твердого тела в теоретической механике

6. Модуль ускорения Сферическое движение твердого тела в теоретической механикеОтветы занесем в таблицу. Скорости — в м/с, ускорения — в Сферическое движение твердого тела в теоретической механикеСферическое движение твердого тела в теоретической механике

Замечание 1. При сферическом движении тела векторы угловой скорости и углового ускорения не лежат на одной прямойСферическое движение твердого тела в теоретической механикеСферическое движение твердого тела в теоретической механикеа вектор осестремительного ускорения в общем случае не перпендикулярен вектору вращательного ускорения. В этом можно убедиться, вычислив скалярное произведение Сферическое движение твердого тела в теоретической механике

Замечание 2. Кинематические уравнения Эйлера для определения проекций угловой скорости на неподвижные оси координат имеют вид
