Устройство персонального компьютера ( Переферийные устройства Персонального Компьютера)

Содержание:

Введение

В век продвинутых технологий компьютер в жизни человека занимает далеко не последнее место. Человечество все больше и больше используют его возможности, работа автоматизируется и сейчас среднестатистическому человеку обойтись без компьютера просто невозможно. Современный научно-технический прогресс диктует свои модные тенденции, поэтому знание и умение работать с персональным компьютером высоко ценится в наше время. С помощью него можно найти новых друзей, почерпнуть интересную информацию, организовать свой досуг и получить достойную работу. Нужно знать его, уметь им пользоваться. Не каждый человек, который работает на компьютере, представляет себе полностью точный состав ПК. Поэтому в своей работе я хочу изучить особенности ПК. Изучить устройство персонального компьютера и его основных компонентов. К каждому компоненту подойти более подробно, изучив, все его особенности. Научиться правильно собирать и разбирать корпус, установить в него материнскую плату и все компоненты, которые находятся на материнской плате. Правильно подключить все периферийные устройства.

Данную курсовую работу я буду выполнять на примере своего личного ПК, который я собирала для себя сама.

Глава 1. Аппаратная часть Персонального Компьютера

• 1. 1.1. Внутренние компоненты ПК

Для начала в данной курсовой работе мы рассмотрим внутренние составляющие ПК. Состав ПК представлены на рис. 1

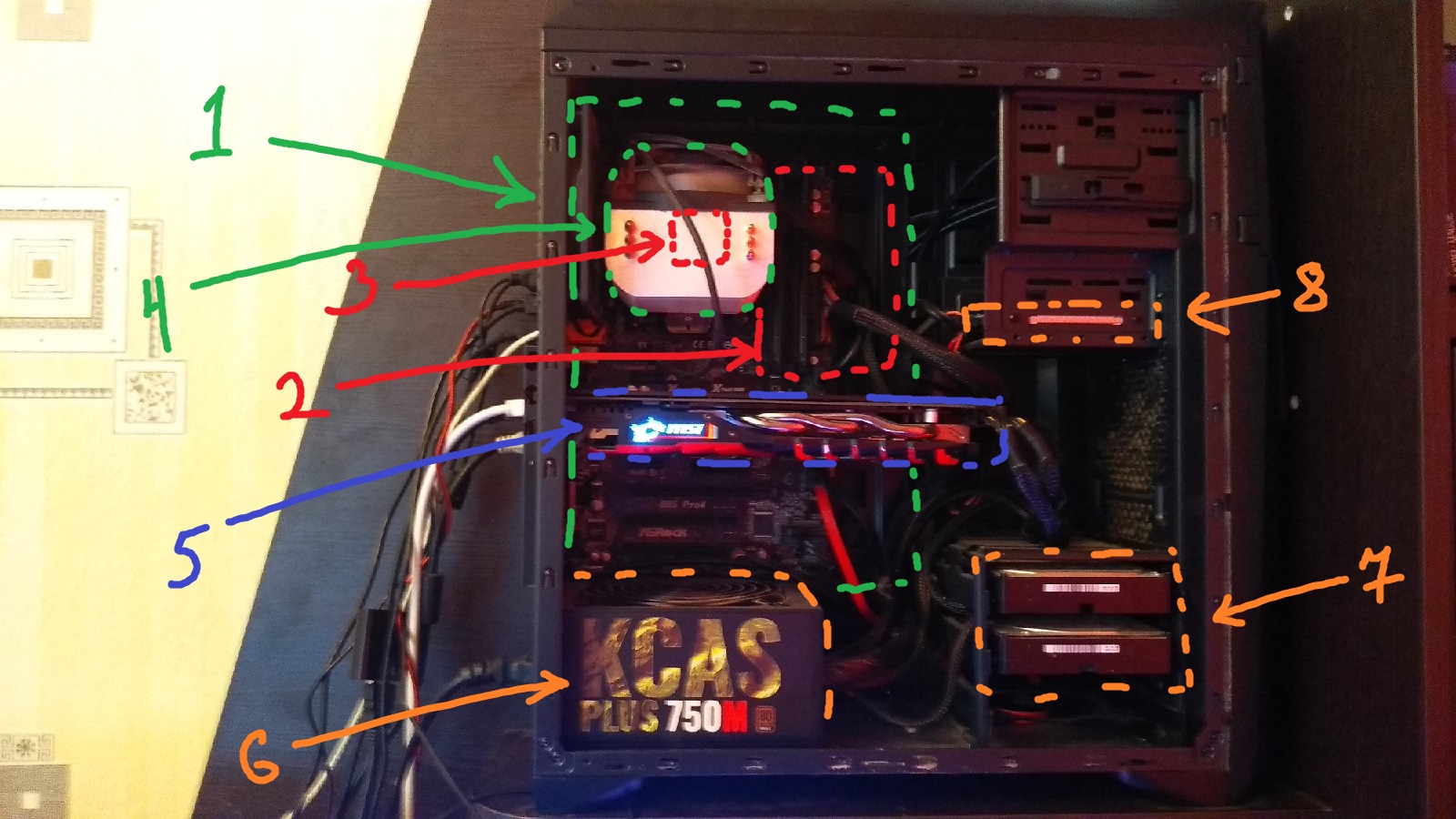

Рис. 1. Аппаратная часть ПК

Рис. 1. Аппаратная часть ПК.

1. Материнская плата.
2. Оперативная память.
3. Процессор.
4. Куллер для процессора.
5. Видеокарта.
6. Блок питания.
7. HDD, жесткий диск.
8. SSD, более усовершенствованный твердотельный накопитель.
9. Корпус

   1. 1.2. Материнская плата

Основные и наиболее важные элементы персонального компьютера, а если быть точнее, то именно системного блока: видеокарта, центральный процессор, модули ОЗУ и большое количество микросхем располагаются именно на системной плате, а её более широко распространённое название – материнская плата.

Подходя в плотную к вопросу что такое материнская плата, можно ответить так - это основная системная плата компьютера, имеющая разъёмы для установки дополнительных плат расширения и служащая механической основой всей электронной схемы компьютера. Благодаря материнской плате обеспечивается полное взаимодействие компонентов компьютерной системы.

В сборке ПК, который рассматривается в данной курсовой работе представлена данная материнская плата: ASrock B85 Pro4. (рис. 2)

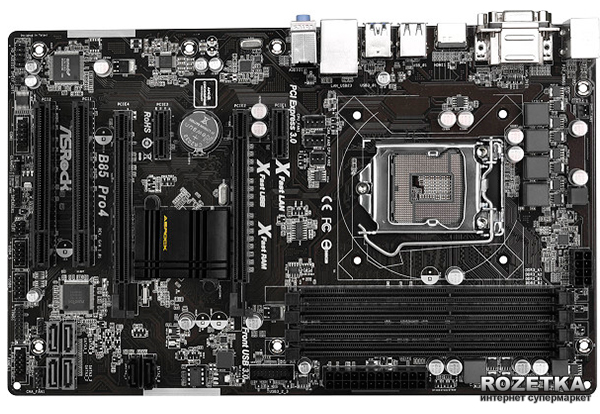

Рис. 2 Материнская плата ASrock B85 Pro4.

1.3 Оперативная память

Оперативная память, так же, как и оперативное запоминающие устройство (ОЗУ) являются по смыслу определением примерно одного и того же, родственного, но всё же разница между ними есть, ведь оперативная память — это продукт модуля памяти или оперативного запоминающегося устройства.

Оперативная память, сама по себе, представляет область краткосрочного или по-другому временного хранения данных, как системных процессов операционной системы, так и процессов запущенного программного обеспечения компьютера, а вот модуль памяти (ОЗУ) – это уже устройство, конкретнее, плата с микросхемами. В простонародье частенько путают эти, казалось бы, отличающиеся термины.

В нашем случае используется две плашки ОЗУ по 4 гб DDR3 от компании Kingston общим объемом 8 гб. (Рис. 3)

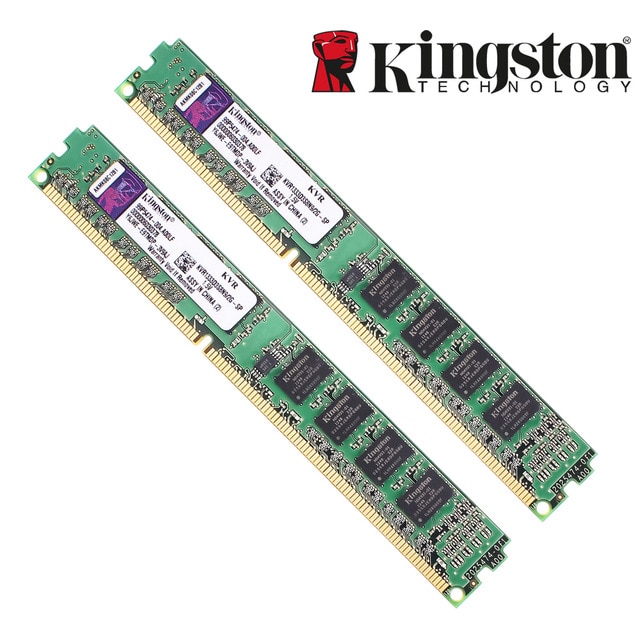

Рис. 3 ОЗУ Kingston 2 x 4гб

1.4 Процессор

Процессор (центральный процессор) - это очень сложная микросхема обрабатывающая машинный код, отвечающая за выполнение различных операций и управление компьютерной периферии.

Для краткого обозначения центрально процессора принята аббревиатура — ЦП, а также очень распространено CPU - Central Processing Unit, что переводится как центральное обрабатывающее устройство.

Сам процессор состоит из десятка миллионов транзисторов, а может уже и больше, при помощи которых собраны отдельный логические схемы, находящиеся в специальном кремниевом корпусе. Именно из-за кристалла кремния очень часто его называют «Камень».

В основе внутренних схем процессора лежит арифметико-логическое устройство, внутренняя память (регистры), и кеш-память (сверх память), которые в свою очередь образуют ядро процессора, а также схемы для управления всеми операциями и схемы управления с внешними устройствами – шинами. Рассматриваемый процессор: Intel Core i5 4670 (Рис. 4)

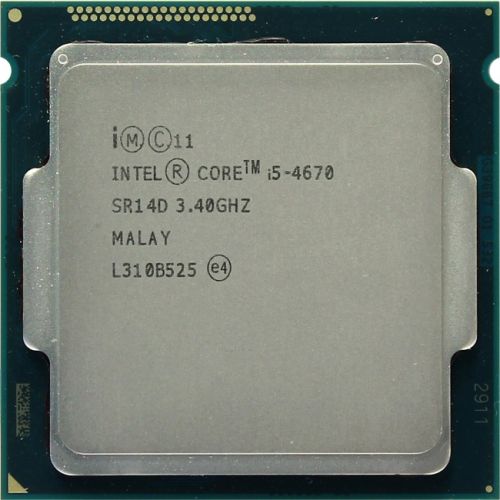

Рис. 4 Процессор Intel core i5 4670

1.5 Кулер для процессора

Кулер в компьютерах, это устройство, состоящее из вентилятора и радиатора. Нужен для охлаждения процессора, блока питания и видеокарты, а также вывода горячего воздуха из корпуса настольного компьютера, сервера или ноутбука.

Упрощенный принцип работы — тепло, которое выделяется при активной работе комплектующих, переходит на радиатор, а вентилятор отводит это тепло. Для улучшения теплопроводности, между охлаждаемой поверхностью и радиатором могут наносить термопасту. Кулер, который крепится на боковой крышке корпуса, просто выводит поток горячего воздуха наружу. Устройство и принцип работы кулеров как для настольных компьютеров, так и ноутбуков схожи, за исключением того, что размеры радиатора и вентилятора в ноутбуках меньше, из-за чего в последние устанавливаются процессоры и низким тепловыделением (менее производительные) или кулеры из более дорогостоящих материалов, способные быстро отводить тепло.

Вентилятор подключаются к материнской плате 2-х, 3-х или 4-х контактными проводами. Последние позволяют управлять скоростью вращения.

Рассматриваемый кулер: Thermalright Macho Direct (рис. 5)

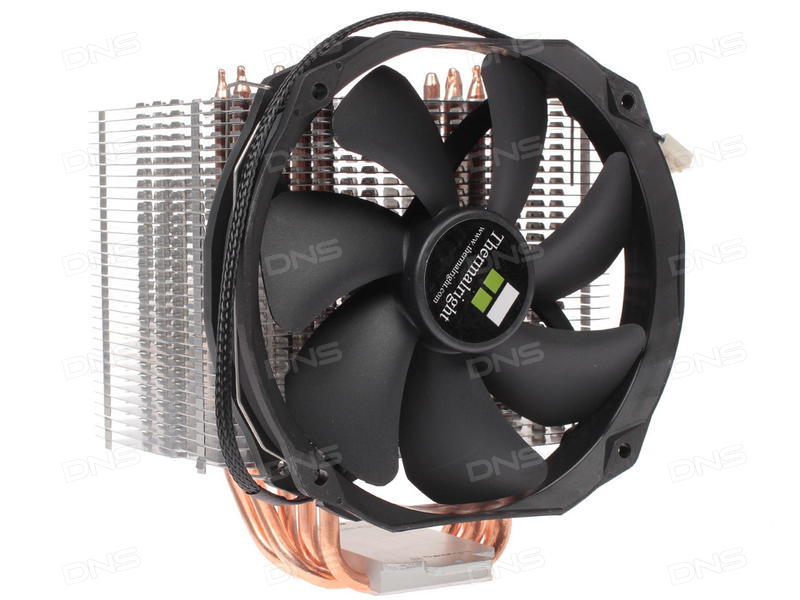

Рис. 5 Кулер Thermalrigth Macho Direct

1.6 Видеокарта

Видеокарта - графическая плата, устройство, отвечающее за построение (вывод) информации на дисплей монитора. Современные материнские платы бывают уже с интегрированными графическими адаптерами, которые хорошо показывают себя как в офисных приложениях для просмотра высококачественного видео, так и в не ресурсоёмких играх. Для высокопроизводительных задач видео плата докупается отдельно, монтируется в системную плату, а разнообразие моделей находится в совершенного разных ценовых сегментах. Итак, говоря по-простому, видеокарта служит для расчета (рендеринга) изображения и вывода его на экран монитора. Другими словами, видеоадаптер занимается формированием всего, что вы видите на своем мониторе. Это его основные функции, но помимо этого сейчас есть тенденция использовать его большие вычислительные возможности в задачах не связанных напрямую с формированием и выводом изображения на дисплей.

Все видеокарты можно разделить на две большие группы: интегрированные и дискретные. Интегрированные или по-другому встроенные видеокарты, как уже понятно из названия, являются неотъемлемой частью материнской платы или центрального процессора, то есть встроены в них. Часто используются следующие выражения: встроенное видео, интегрированная графика, встроенный графический контролер, видеоадаптер интегрированный в чипсет и другие. Наличие интегрированного видео уменьшает стоимость и энергопотребление компьютера, однако они имеют ограниченную производительность (часто не имеют собственной видеопамяти и используют ОЗУ компьютера) и используются в основном в нижнем и среднем сегментах рынка компьютерных систем.

Дискретная видеокарта, представляет собой отдельную плату расширения, устанавливаемую в специальный слот на материнской плате. Она имеет в себе все необходимое для полноценной работы. Благодаря этому, она может иметь высокую производительность, позволяющую использовать ее в «тяжелых» 3D-играх и серьезных графических приложениях. Главными минусами является высокая стоимость и энергопотребление, что особенно важно для ноутбуков.

В моей сборке стоит Geforce GTX MSI 1060 на 6 гб видеопамяти.(Рис. 6)

Рис. 6 Видеокарта Geforce GTX MSI 1060 6гб

1.7 Блок питания

Блок питания (БП) служит для преобразования переменного тока из сети в постоянный ток различных напряжений для питания компонентов компьютерной системы. В дополнение к сказанному, блок питания обеспечивает определенную защиту от помех и участвует в охлаждении компьютерного корпуса, если расположен в его верхней части.

От его качества и стабильности характеристик напрямую зависит работоспособность компьютера. Очень часто в различных глюках вроде бы связанных с другими компонентами компьютера виновен блок питания компьютера. Хотя начинающие пользователи компьютера грешат на него в последнюю очередь. У него может не хватать мощности в определенные моменты, так как со временем характеристики электронных компонентов ухудшаются или вы установили в систему новые комплектующие, например дополнительную память. Так же следует помнить, что дешевые блоки питания от неизвестных производителей на практике выдают гораздо меньшую мощность, чем написано на их этикетках.

Есть еще один момент, который необходимо учитывать при выборе компьютерного блока питания. Как уже говорилось выше, блок питания выдает несколько напряжений. В современных блоках это 3,3, 5 и 12в. Соответственно по каждой линии питания есть своя максимальная мощность, которую он может обеспечить, причем напряжение +12в может быть разделено на несколько линий питания. Поэтому, когда указывается мощность блока питания 400 Вт, то имеется в виду суммарная долговременная мощность по всем каналам (пиковая мощность естественно больше), причем она меньше арифметической суммы мощности по отдельным каналам. В сборке представлен : KCAS plus 750m (Рис. 7)

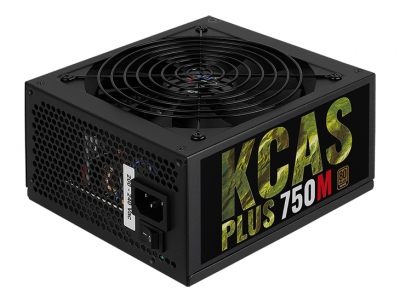

Рис. 7 Блок питания KCAS plus 750m

1.8 Жесткий диск (HDD)

HDD можно сформулировать как накопитель на жёстких магнитных дисках, пожалуй, самая профильная формулировка, но также этот накопитель правильно называть: HMDD (hard magnetic disk drive от англ.), жёсткий диск, винчестер и разными производными.

HDD или HMDD - здесь всё просто, перевод с английского языка - накопитель на жёстких магнитных дисках.

Жёсткий диск и почему не мягкий, всё просто внутри жёсткого диска имеются пластины, они твёрдые, примерно в одно время с ним появились дискеты, у этого носителя информации, составляющей частью были гибкие (мягкие) магнитные диски - флоппи. Поэтому смех, вызванный из-за фразы: почему жёсткий диск не мягкий совершенно не обоснованный, разве только у незнающего человека.

В сборке 2 х WD Blue 500 гб (Рис.8)

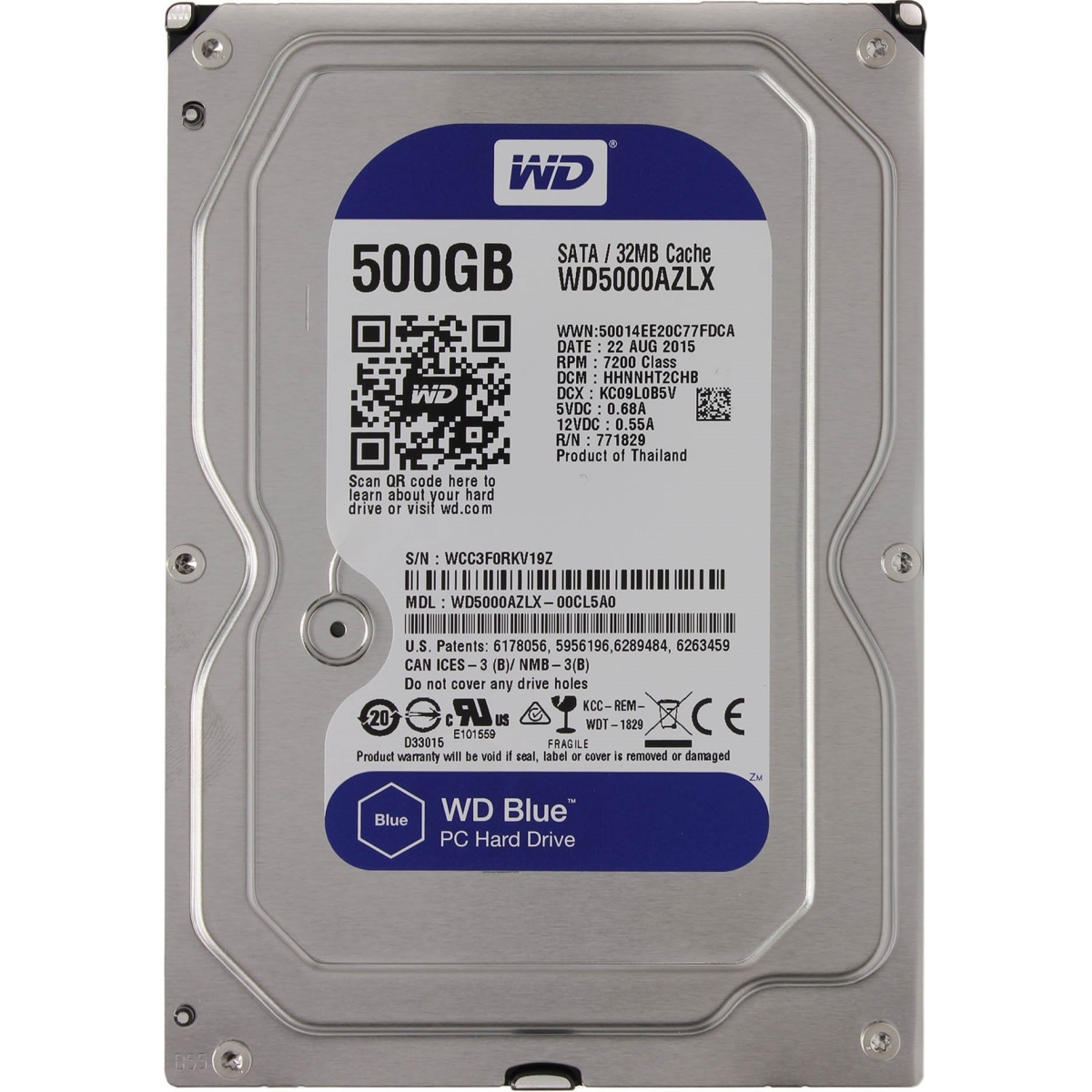

Рис. 8 Жесткий диск WD Blue 500 гб.

1.9 Твердотельный накопитель (SSD)

Твердотельный накопитель или SSD – является устройством хранения данных, использующим интегральную схему и память для хранения.

Часто, эти устройства хоть и не совсем правильно, называют твердотельный диск, но ведь они не использует физических дисков и ни каких вращений не происходит, другое дело гибридные диски (SSHD), основанные на HDD и использующие флеш-памяти в качестве буфера.

Твердотельный накопитель, перевод с англ. solid-state drive, имеющий аббревиатуру SSD.

SSD устройства не имеют в своём строение движущихся механических компонентов. В сравнении с традиционным HDD, SSD на много устойчивее к ударам и падениям, как правило работают тихо, не требуют охлаждения, имеют низкое время доступа и меньшие задержки при чтении или записи.

Сегодня большинство накопителей используют NAND тип памяти, основанные на флеш-памяти, являющейся не энергозависимой. При необходимости ещё большего быстродействия, SSD могут быть построены на памяти с произвольным доступом (RAM), то есть энергозависимой. Такие устройства могут использовать разные источники питания, к примеру аккумуляторные батареи, это необходимо для сохранения данных при его отсутствии. В сборке: SSD от компании Kingston на 128 гб (рис. 9)

Рис. 9 Твердотельный накопитель SSD Kingston 128 гб.

1.10 Корпус

Значительная часть пользователей компьютера, не отдает себе в полной мере отчета о важности правильного выбора компьютерного корпуса. Многие думают, что они все одинаковые и различаются только размером, дизайном и подсветкой. На самом деле это далеко не так и корпус компьютера может выступать ограничивающим фактором при выборе комплектующих для сборки ПК. Кроме того он оказывает непосредственное влияние на удобство работы с периферией и стабильность работы всех компонентов. Дизайн конечно тоже не стоит сбрасывать со счетов.

Компьютерный корпус (системный блок, системник, computer case) служит защитной внешней оболочкой и одновременно каркасом (шасси), к которому крепятся все остальные компоненты компьютера. Фактически это то же самое, что и панцирь для черепахи. Кроме того, корпус участвует в охлаждении остальных комплектующих компьютера, а так же экранирует (если он из металла) электромагнитное излучение остальных компонентов аппаратного обеспечения.

Корпуса обычно делают из стали, алюминия, пластика. В нем может присутствовать прозрачное окно и подсветка, чтобы придать оригинальный внешний вид. Дизайн это уже вопрос вкуса, кому то нравится строгие прямоугольные формы, а кто-то без ума от футуристических конструкций напоминающих космолет и переливающих кучей светодиодов.

Рассмотрим лучше типы корпусов исходя из их форм и размеров.

MiniTower — как понятно из названия, это маленькая башня. Раньше были широко распространены, главный недостаток вытекает напрямую из достоинства. Из-за маленьких размеров, в него можно установить только малогабаритные компоненты небольшой мощности. Внутри сложно поддерживать нормальный температурный режим.

MidiTower — название подсказывает, что это средняя башня. Чуть шире и несколько выше по сравнению с MiniTower. В настоящее время наиболее широко распространенный тип. Благодаря несколько увеличенным размерам уже не настолько тесный внутри и позволяет установить большинство компьютерных комплектующих и обеспечить нормальную вентиляцию.

FullTower — большая башня. Благодаря внушительным габаритам, в нем без проблем размещаются самые высокопроизводительные платы расширения и еще остается достаточно свободного пространства для нормального монтажа и охлаждения в процессе работы. Габариты системного блока позволяют устанавливать кулеры большого размера, что положительным образом сказывается не только на температуре внутри системника, но и на уровне шума производимым системой охлаждения. Благодаря этим преимуществам, позволяет собрать очень высоко производительную систему. Главными недостатками являются высокая стоимость и много занимаемого места, поэтому дома обычно встречаются только у увлеченных продвинутых пользователей ПК.

Еще можно отметить корпуса типа barebone, которые обычно продаются уже укомплектованные частично аппаратной начинкой. Из-за своих не больших размеров они не слишком производительны, зато занимают не много места и благодаря внешнему виду приближенному к бытовой электронике порой используются в качестве домашней мультимедиа системы.

Все ранееперечисленное собрано в корпусе: Thermaltake Versa n25 (рис. 10)

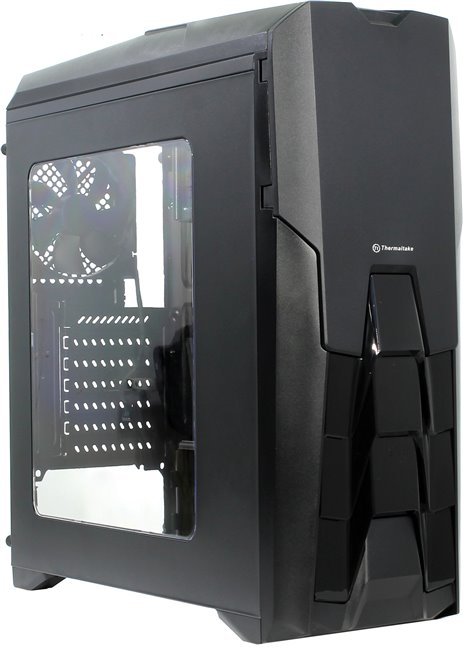

Рис. 10 Thermaltake Versa n25

Глава 2. Переферийные устройства Персонального Компьютера

2.1 Внешние Устройства ПК

В данной главе я буду рассматривать внешние подключемые устройства к ПК. Внешние компоненты – компоненты которые размещаются вне корпуса компьютера и подключаются к нему через различные интерфейсные разъемы.

Некоторые внешние устройства, которые в данном случае есть у меня представление на рис. 11.

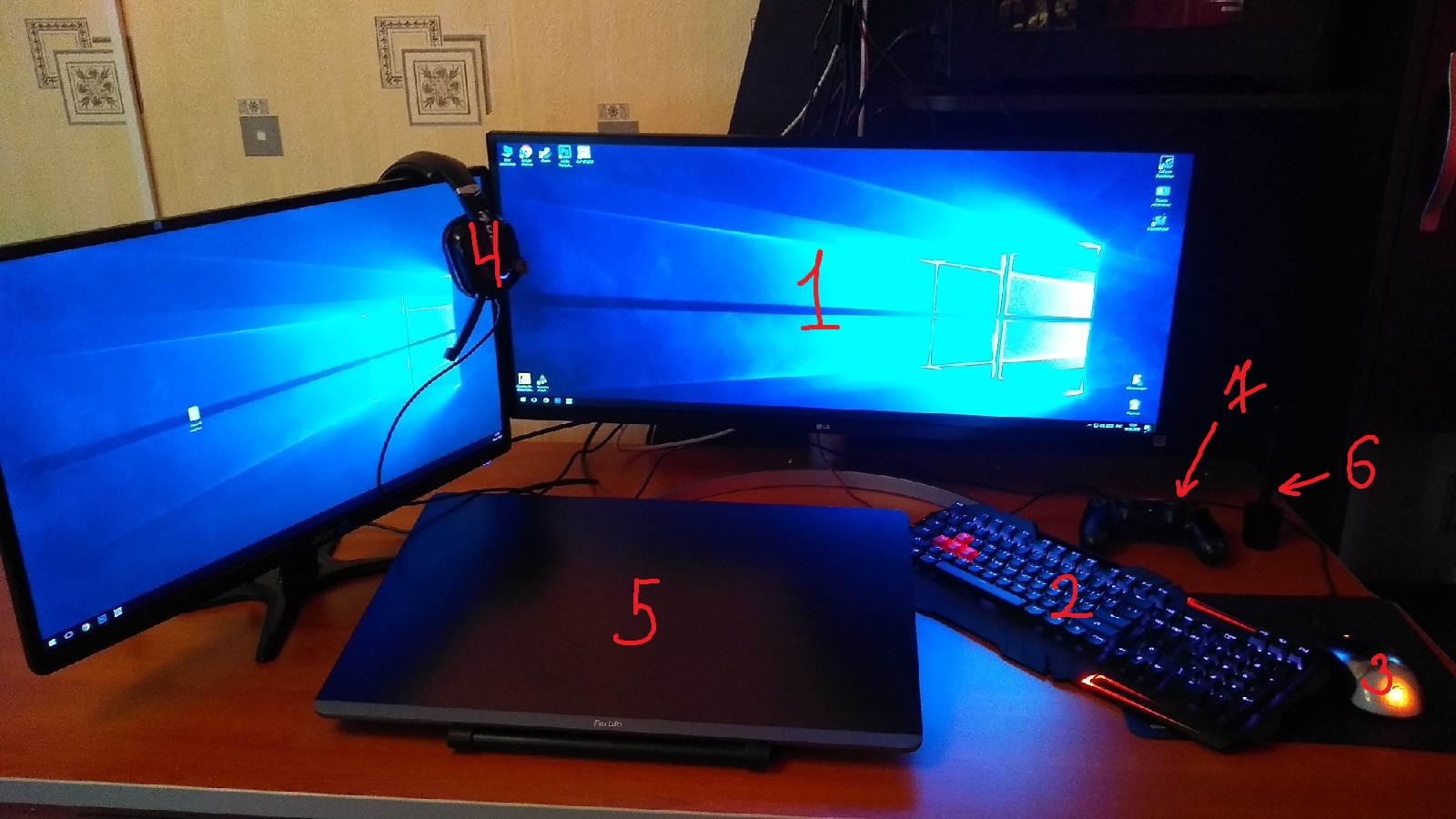

Рис. 11. Переферийная часть

Переферийные устройства моего ПК и другие возможные устройства.

1. Монитор
2. Клавиатура
3. Мышка
4. Системы вывода аудио (В моей конфигурации это наушники, однако большинство используют колонки, которых у меня нет)
5. Графиечский планшет
6. Перо графического планшета
7. Геймпад (иное устройство ввода)

Так же в этот список входят другие устройства, например:

1. Принтер
2. Маршрутизатор

И многие другие

2.2 Монитор

Монитор, также известный как экран компьютера - это периферийное компьютерное устройство, которое отображает движущиеся или неподвижные изображения, созданные компьютером и обработанные графической платой в компьютере. Существует несколько стандартов отображения в мониторе, которые определяют, как изображения будут выглядеть на мониторе компьютера.

Давайте рассмотрим, какие мониторы имеются сегодня на рынке.
Существует два вида компьютерных мониторов - CRT и LCD. LCD (жидкокристаллический дисплей) мониторы - это энергетически эффективные мониторы компьютера, которые имеют различные преимущества.

В общих чертах, LCD монитор - это компактный, тонкий и мало весящий дисплей. Способ работы LCD монитора можно сравнить с тем, как работают цифровые часы. В нем есть транзисторы, которые заряжают жидкие кристаллы, расположенные между двумя пластинами стекла. Флуоресцентная трубка предоставляет источник света, который проходит через один слой жидких кристаллов. Обычно LCD монитор дольше работает, меньше подвержен перегреву, является компактным и энергетически эффективным.

CRT монитор (с электронно-лучевой трубкой) - это до сих пор наиболее часто используемый монитор. Данный монитор использовался годами, но в настоящее время большинство людей склоны к приобретению менее громоздких и более легких по весу LCD Мониторов.Все мониторы имеют разные разрешения экрана, обычно начинаю с 800х600 пикселей и до 7680х4800, так называемых 8к разрешения.

В моем случае у меня подключены 2 монитора. 1920х1080 и 2560х1080. (Рис.12 и 13)

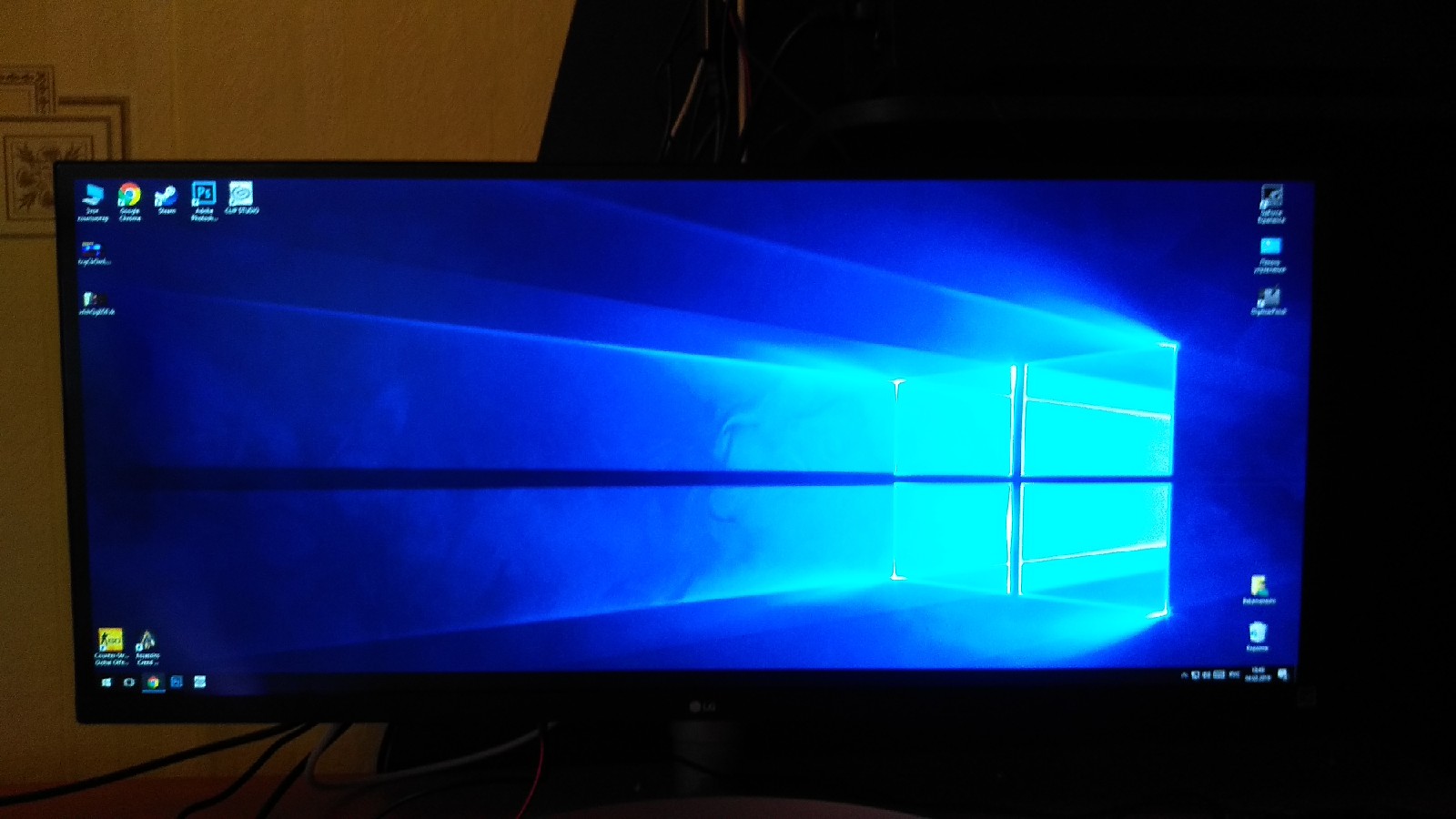

Рис. 12 Монтор LG 2560Х1080

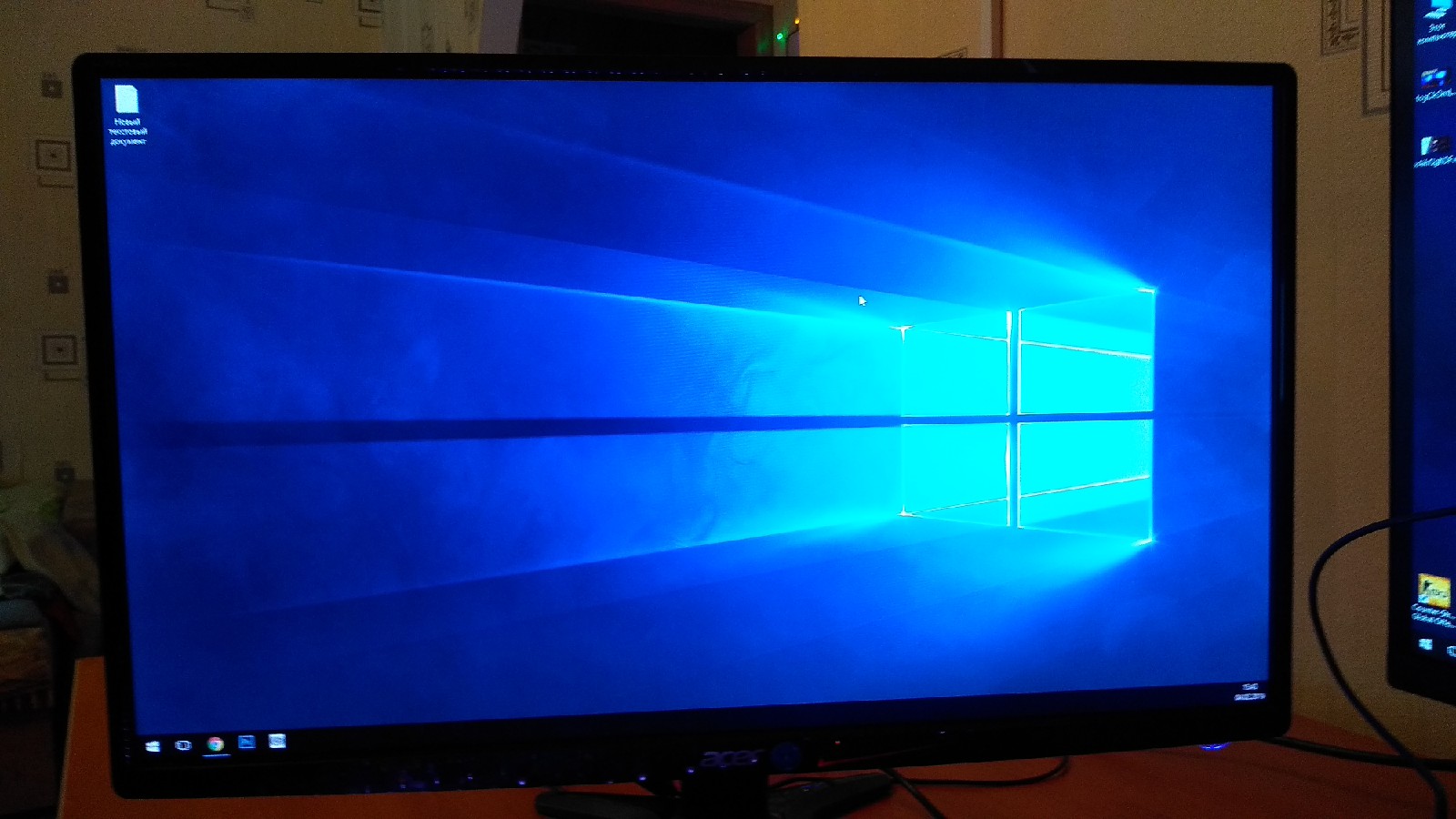

Рис. 13 Монитор Acer 1920х1080

2.3 Клавиатура

Клавиатура компьютера – это устройство с организованно расположенными клавишами для ввода информации в персональный компьютер и управления им.

Современный компьютерный рынок наполнен множеством вариантов различных клавиатур, отличающихся сотнями характеристик. Основных моделей клавиатур для компьютера представлено три:

Механическая;

Полумеханическая;

Мембранная.

Принципиальные их отличия заключаются во внутреннем наполнении, функционал же их абсолютно одинаков.

Механическая клавиатура – модель достаточно дорогостоящая. Механизм ее работы построен на замыкании и размыкании контактов. Если описать подробно сам процесс работы, то получиться следующая картина: под каждой отдельной клавишей располагается пружина, которая в момент нажатия отвечает за замыкание контакта. Когда это происходит, посылается сигнал, который получает отображение на экране компьютера в виде символа. После этого клавиша возвращается в исходное положение – происходит размыкание контакта. При работе такая клавиатура обычно издает характерные звуки – щелчки. Основное ее качество – прочность и долговечность.

Полумеханическая клавиатура – более экономичный вариант являющейся аналогом первой модели, но всё же хоть и незначительно, но уступает механической по практичности и долговечности. Основное различие заключается в специальных резиновых куполах, располагающихся под клавишами в сочетании с уже знакомыми контактами.

Мембранная клавиатура же, является весьма бюджетным и массовым вариантом. Невысокая себестоимость обусловлена простотой задействованных материалов и организацией самого механизма работы. Зачастую такая экономия может быть причиной не совсем качественной работы, клавиши часто западают и «залипают», приводя к дублированию символов. Такие проблемы напрямую связаны с устройством клавиш на основе резиновых куполов.

В моем случае я использую механическую клавиатуру от компании Bloody (рис. 14)

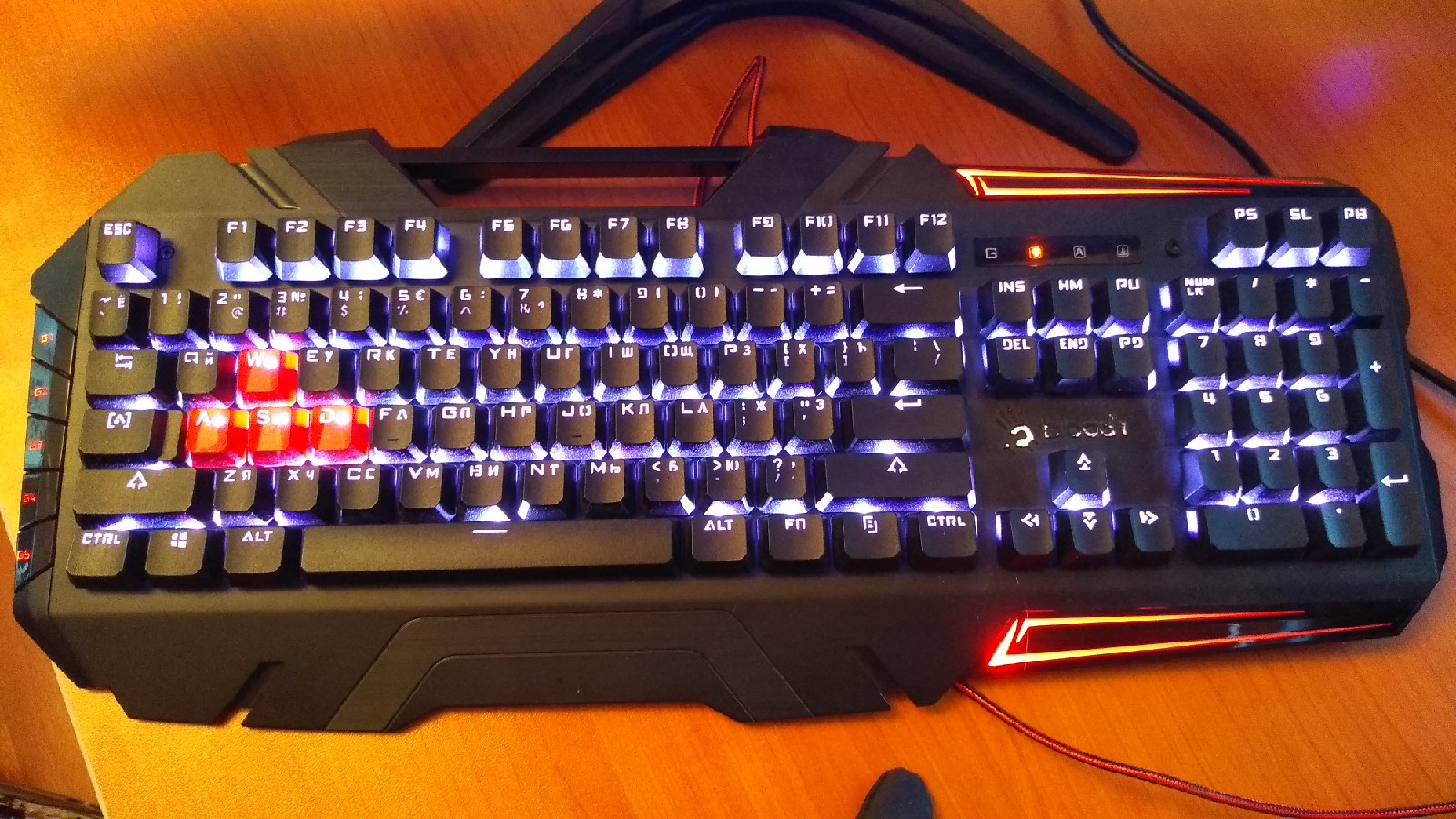

Рис. 14 Механическая клавиатура Bloody

2.4 Компьютерная мышь

Компьютерная мышь – механическое устройство, манипулятор, трансформирующий движение в управляющий сигнал.

Мышка, состоит из датчика перемещения, кнопок и дополнительных деталей управления (колеса прокрутки, джойстика, потенциометра, трекбола, клавиши). Наиболее эволюционировали со временем датчики перемещения, конструкционно представляя собой:

Прямой привод – два перпендикулярных колеса, выступающих из корпуса, при передвижении мыши колеса вращались каждое в своей плоскости.

Шаровой привод-выступающий из корпуса стальной обрезиненный шарик, при перемещении передающий движение двум прижатым к нему роликам, находящимся в двух плоскостях, которые транслируют информацию на датчики угла поворота, трансформирующие эти движения в электрические сигналы.

Оптический привод:

Оптическая мышь 1-го поколения – мышь, в которой оптические датчики напрямую отслеживают передвижение рабочей площади относительно мыши. Требовали специальных ковриков, определенной ориентации относительно коврика.

Оптическая мышь 2-го поколения – мышь с матричным сенсором, со специальной видеокамерой в нижней части, которая постоянно делает снимки рабочей поверхности и, сравнивая их, устанавливает курс и параметры смещения мышки. Чувствительна к фактуре поверхности.

Оптическая лазерная мышь – мышь, с более совершенной разновидностью оптического датчика, применяющего полупроводниковый лазер.

Гироскопические мыши - оснащены гироскопом, который распознает движение не только на плоскости, но и в пространстве.

Индукционные мыши – используется специальный коврик, действующий по принципу графического планшета, или входят в графический планшет.

Конкретно я отдаю предпочтение мышкам от компании SteelSeries, мою мышку можно посмотреть на рис. 15.

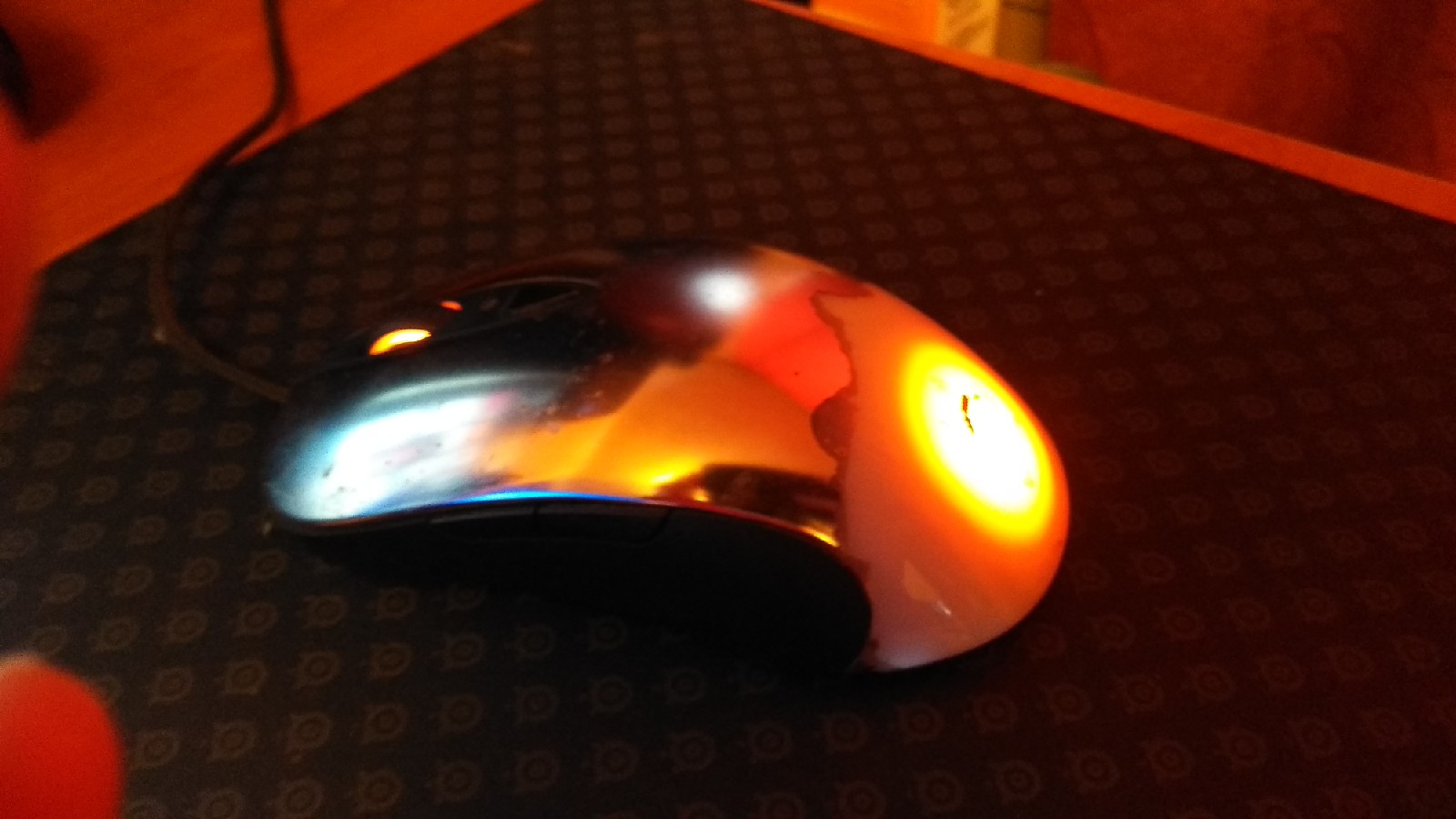

Рис. 15 Компьютерная мышь Steelseries Sensei

2.5 Системы вывода аудио

Компьютерные колонки или же наушники являются переферийными устрйоствами для вывода звука. Для домашнего компьютера наличие ъотя бы одного из данных устройств является обязательным условием, иначе без них невозможно посмотреть фильм, послушать музыку. Для офисного ПК отсутсвие акустики еще как-то оправдано, но представить без них домашний компьютер уже невозможно.

Практически все компьютерные колонки являются активными, т.е. они имеют внутренний усилитель звука из-за того, что выходной мощности звуковой карты недостаточно для воспроизведения звука на обыкновенных колонках (их еще называют пассивными).

Акустика для компьютера различается по конфигурации, каждое из которых имеет цифровое обозначение:

2.0 – это означает, что акустика имеет 2 колонки для воспроизведения стереозвука. Если вы не являетесь меломаном и звук вам нужен для просмотра фильмов, озвучки игр или, например, просто фонового музыкального сопровождения во время серфинга в интернете, то конфигурация 2.0 будет самым практичным и дешевым выбором.

2.1 – здесь в дополнении к 2 колонкам присутствует сабвуфер, который отдельно воспроизводит низкочастотный диапазон. Такое конфигурация обеспечивает достаточно хорошее качество звука, но и стоимость такой системы будет выше, чем 2.0

5.1 и 7.1 – самые дорогие и высококачественные конфигурации, позволяющие максимально погрузиться в игровой процесс, просмотр фильма и прослушивание музыки. Эффект присутствия обеспечивает многоканальный звук высокого качества и особое расположение колонок относительно человека. Колонки 5.1 расставляют следующим образом: 3 колонки напротив слушателя, по одной колонке слева и справа, сабвуфер обыкновенно на полу перед слушателем. В акустике 7.1 добавляются еще 2 колонки, располагаемые сзади. В моем случае я не имею колонок, т.к. больше предпочитаю наушники, их можно увидеть на рис. 16

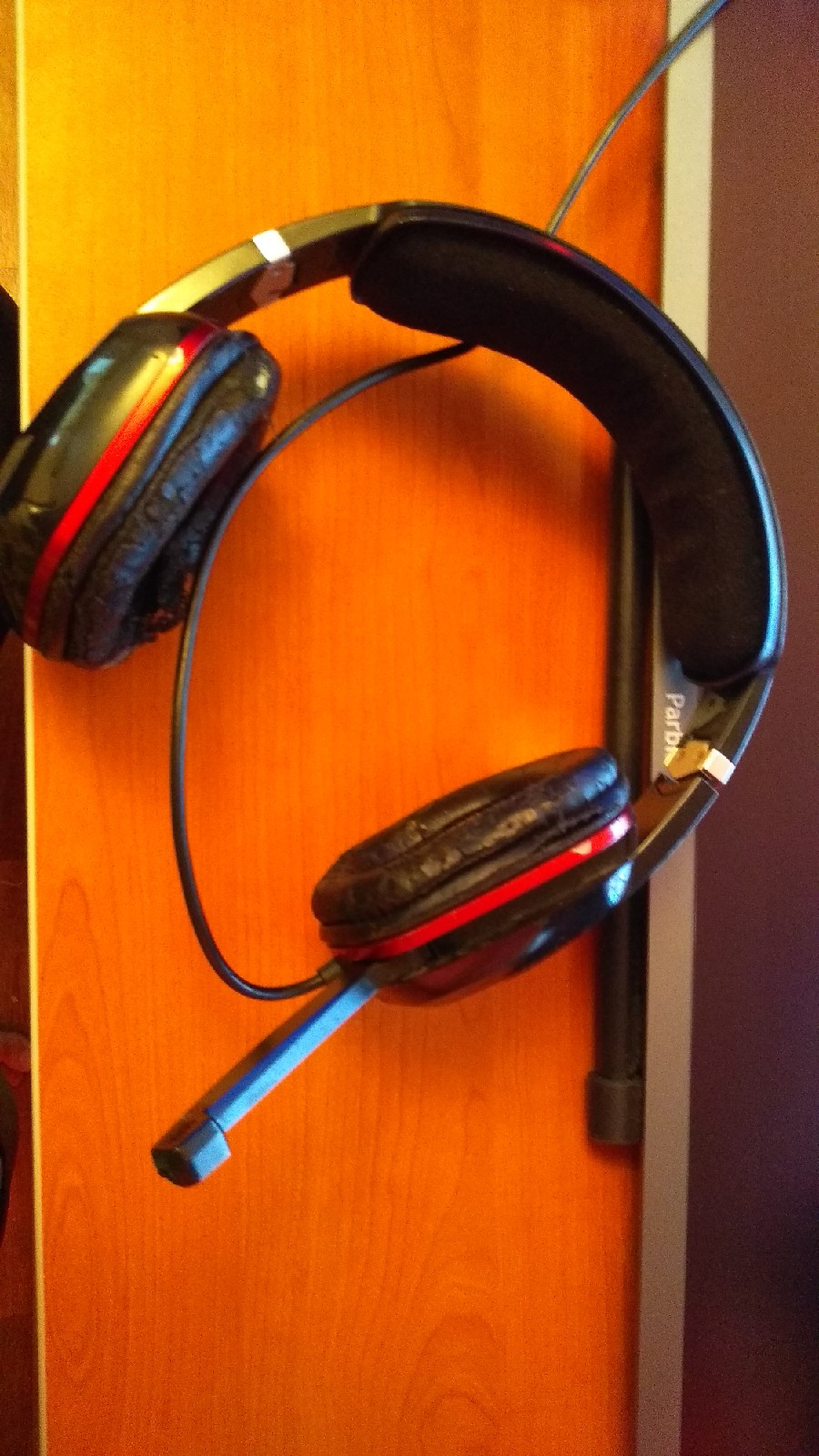

Рис. 16 Наушники GXgaming

2.6 Графический планшет

Графический планшет – это устройство ввода информации, созданной от руки в компьютер. Состоит из плоского планшета (или экрана), пера, чувствительности к нажатию или близостью пера. Графические планшеты применяются в создании изображений или любой другой графики на компьютере таким способом, который максимально приближен к тому, как создается все вручную на бумаге или еще каким либо способом.

Графические планшеты бывают дву типов:

Простая, так называемая «доска» без экрана с пером, работа с которым осуществляется глядя непосредственно на ваш экран основного монитора, а рукой делая манипуляции на доске.

И экранный планшет. Более продвинутые и удобные в использование, однако уже в более высоком ценовом контингенте, как правило их используют уже продвинутые пользователи, в студиях или если человек работает с графикой. Работа на нем идет непосредственно на самом экране планшета, подключается он как отдельный монитор.

Я имею экранный планшет, посмотреть его можно на рис. 17

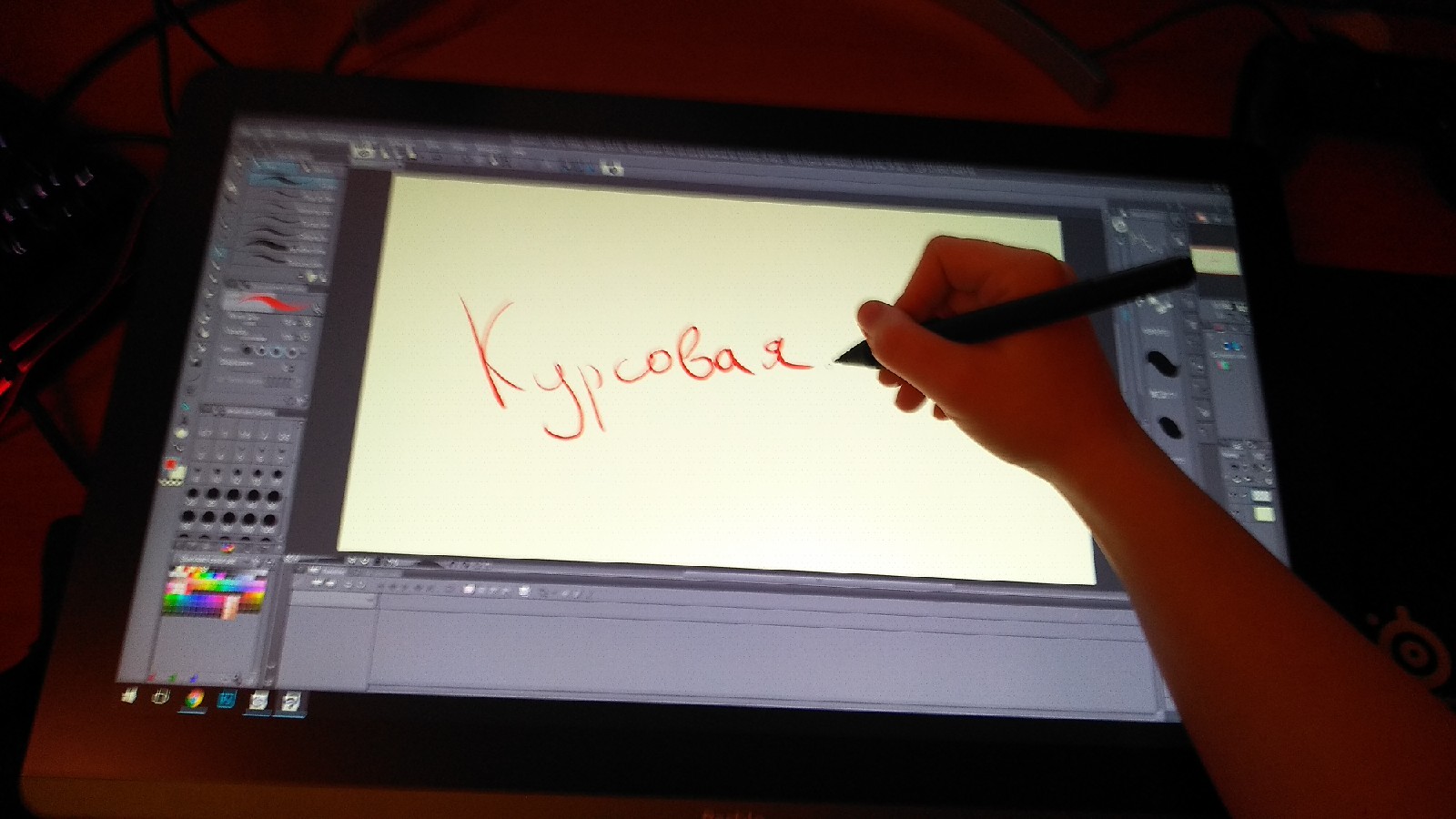

Рис. 17 Графический планшет Parblo must 22

2.7 Перо графического планшета

Перо графического планшета — один из инструментов ввода графических данных в компьютер, разновидность манипуляторов.

Внешне имеет вид шариковой ручки или карандаша, соединённого проводом с одним из портов ввода-вывода (или видеоадаптером) компьютера. Ввод данных с помощью пера заключается в прикосновениях или проведении линий пером по поверхности экрана монитора графического планшета, с использованием кнопок, имеющихся на пере, или без таковых.

Мое перо шло в комплекте с графическим планшетом (рис. 18)

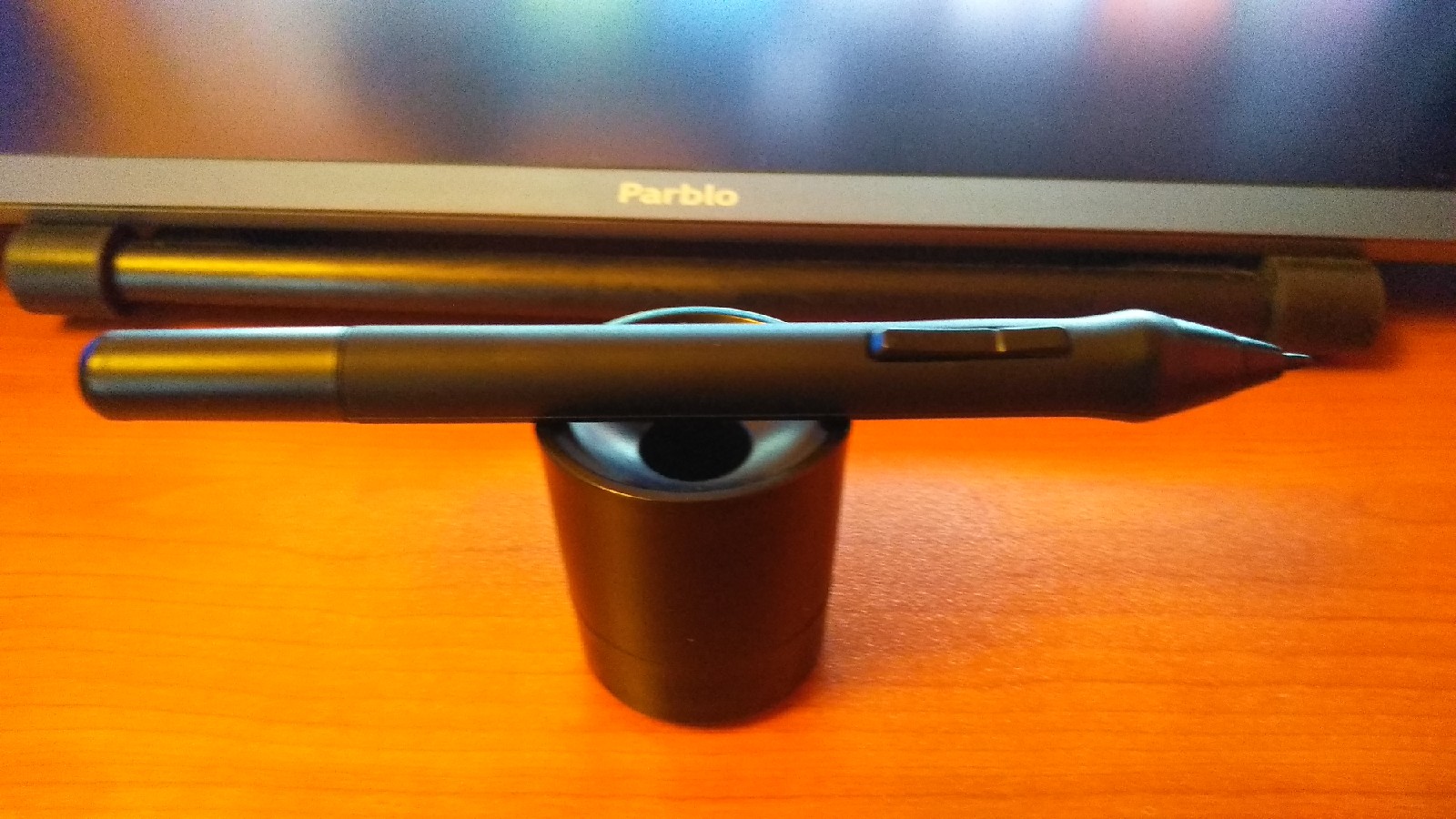

Рис. 18 Перо для графического планшета

2.8 Геймпад

Мышь и клавиатура – эти средства управления на персональном компьютере стали уже традиционными. Но для некоторых видов компьютерных игр (к примеру, для автосимуляторов) лучше применять специальный контроллер. Один из таких популярных контроллеров это-геймпад. Геймпад пользователь держит двумя руками. Большие пальцы рук используются для управления (в некоторых моделях в управлении задействованы еще и указательные). Геймпад идеален для тех игр, где игроку необходимо выполнять много движений – прыгать, драться и т.д. Геймпад – это стандартное средство управления в современных игровых приставках.

Я привела этот пример в свою курсовую работу, т.к. данное устройство считается таким же переферийным и в некоторых случаях необходимым, как и клавиатура.

Мой личный геймпад можно посмотреть на рис. 19

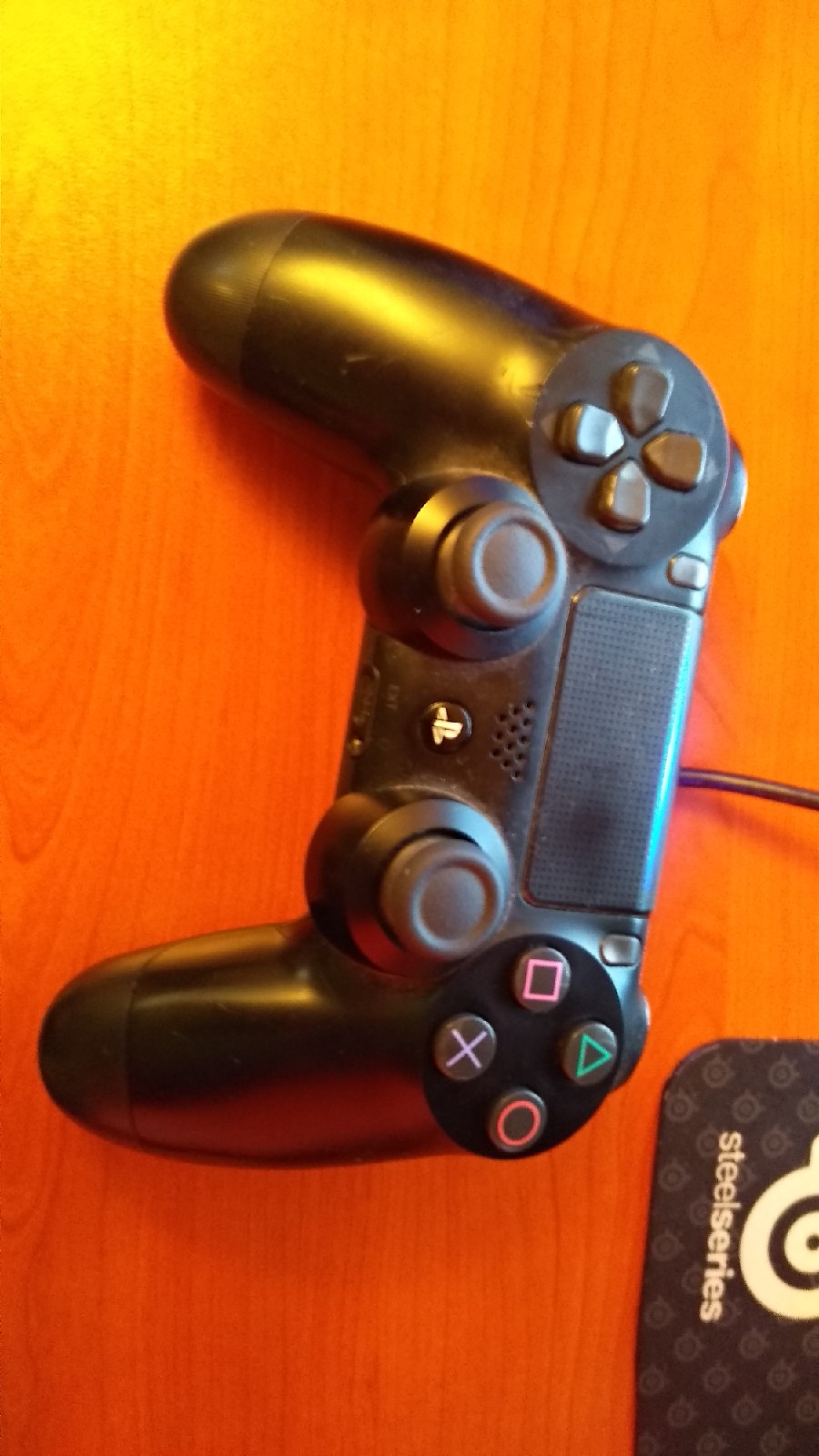

Рис. 19 Геймпад Dualshock 4

2.9 Принтер

Принтер – это устройство, предназначенное для печати информации из компьютера на бумагу, или, как говорят на «компьютерном» языке, на твердый носитель. При этом сам процесс переноса информации называется вывод на печать, а полученный документ – распечатка.

Наименований принтеров сегодня уже сотни, а может, и тысячи. Они различаются по принципу работы, по количеству цветов, по типу чернил и печатаемого материала, по назначению – в общем, всего и не перечесть. И каждый из этих видов еще может иметь свои особенности и дополнительные функции.

Сегодня большое распространение получили так называемые многофункциональные устройства (МФУ), в которых объединены и принтер, и сканер, и ксерокс, и даже телефакс. Однако, есть и другие.

Матричный принтер - принцип его работы, в общем-то, прост. Изображение на листе создается с помощью печатающей головки, состоящей из набора иголок (матрицы), которые приводятся в движение электромагнитами.

Струйный принтер - принцип работы струйного принтера схож с действием матричного: изображение создается из точек. Только вместо головок с иголками в них используется матрица (головка), которая печатает жидкими красителями.

Лазерный принтер - лазерная технология (а если быть точными, – электрографическая технология). Этот способ печати, называемый сначала электрографией, потом – ксерографией, а сегодня более известный как лазерная печать, отличается скоростью, экономичностью и высоким качеством отпечатка.

К сожаление лично я принтером не обладаю, но пример Вы можете увидеть на рис. 20

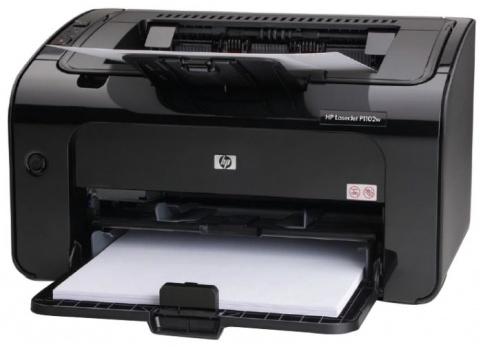

Рис. 20 Принтер

2.10 Маршрутизатор

Маршрутизатор – это сетевой компьютер, который пересылает пакеты данных. Есть как совсем огромные и мощные варианты для магистральных каналов, так и миниатюрные домашние. Благодаря маршрутизатору или, другими словами, роутеру, вы можете пользоваться интернетом, проводным или беспроводным. Данное устройство подключается к линии провайдера и преобразовывает сигналы, совершая передачу туда и обратно. Роутеры бывают с различными принимающим адаптером (802.11b/g/n/ac), разными частотами, 2.4 гц или 5 гц. (мой роутер, изображенный на рис. 21 имеет 2 частоты 2.4 + 5 гц). Так же роутеры делятся по пропускной способности устройства. Например есть простые, с пропускной способность в 100мб/с, а есть и 1000мб/с. Представленный ниже роутер иметт пропускную способность 1000мб/с).

Рис. 21 Модем TOTOlink

Глава 3. Практическая часть

3.1 Сборка компьютера

Инструкция по сборке ПК. Основные компоненты сборки:

1. Корпус с установленным в нем блоком питания
2. Материнская плата с документацией к ней
3. Процессор
4. Кулер для процессора
5. Модули оперативной памяти
6. HDD, жесткий диск х 2
7. SSD, Твердотельный накопитель
8. Видеокарта
9. Монитор х 2
10. Клавиатура
11. Мышь
12. Наушники
13. Графический планшет

Инструменты.

1. Крестовая отвертка.
2. Плоская отвертка.
3. Пинцет.
4. Термопаста, которой заполняют пространство между процессором и радиатором кулера, для того что бы обеспечить передачу максимального количества тепла.
5. Набор винтиков разного типа для крепления элементов компьютера к корпусу.
6. Комплект шлейфов IDE для подключения HDD и SSD
7. Кабели SATA для HDD и SSD

   1. 3.2. Подготовка корпуса к установке компонентов

1. Снять стенки корпуса. Повернуть корпус к себе задней частью и отвернуть винты, держащие крышку или стенки.

2. Снять переднюю панель корпуса. Она пластмассовая, а не железная и держится на защелках. Потянуть ее на себя не прилагая серьезных усилий. Если просто так крышка не отсоединяется посмотреть, какими защелками она крепится к каркасу корпуса и пальцем отжать их.

3.3 Установка материнской платы

1. Дотронуться до батареи центрального отопления что бы снять с себя возможный электростатический заряд.

2. Расположить материнскую плату внутри корпуса, так что бы отверстия на материнской плате и на корпусе совпадали.

3.4 Установка компонентов на материнскую плату

1. Положить материнскую плату на твердую поверхность.

2. Найти на плате разъем для процессора. Сбоку к разъему крепится небольшой рычажок. Приподнять его.

3. Правильно сориентировать процессор, не прилагая никаких усилий вставить в разъем. Опустить рычажок.

4. Нанести на процессор небольшой слой термопасты.

5. Найти на кулере небольшую выемку и на процессоре. При установке кулера выемки должны совпадать.

6. Выбрать разъем для модулей памяти (В моем случае это DDR3).

7. Найти выемку на модуле памяти. Сориентировать модуль памяти так, что бы выемки на нем совпадали с выступами на разъеме.

8. Найти на материнской плате маленькие пластмассовые фиксаторы. Развести их в крайнее положение. Установит модуль памяти в разъем, надавить на него сверху, с обоих концов, что бы он плотно вошел в разъем. Закщелкнуть фиксаторы.

9. Установить материнскую плату в корпус. Закрепить винтами.

10. Установить видеокарту в разъем PCI-Express x16. Подключить к видеокарте дополнительное питание, если видеокарта этого требует. Закрепить видеокарту на задней стенке корпуса, прикрутив к ней винтом.

3.5 Подключение жесткого диска и дисководов

Найти малые внутренние отсеки и установить в них жесткий диски и SSD. Прикрепить их к каркасу с помощью винтов. Далее с помощью кабелей SATA подключаем их к материнской плате, а так же проводим питание от блока питания.

3.6 Подключение проводов

Посмотреть на провода с разъемами, идущие от блока питания. Отделить провода с четырехконтактными разъемами. Присоединить такие разъемы жесткому дискам.

Подсоединение питания к материнской плате. Найти провода с 20-контактным разъемом на конце и подсоединить его к разъему на материнской плате.

Подсоединить дополнительное питание к видеокарте

• 1. 3.6. Подключение переферийных устройств

Т.к. мы имеем два монитора и один графический планшет, который считается за монитор и подключается к видеокарте, а наша видеокарта имеет всего лишь 1 x HDMI, 3 x DisplayPort, 1 x DVI – D, то мы поступим следующим образом:

Нам понадобятся как минимум один переходник или кабель DHMI – DisplayPort.

Основной монитор 2560 х 1080 Мы устанавливаем в единственный свободный HDMI.

Второй монитор 1920 х 1080 мы соеденим с видеокартой проводом DVI-D. Мой монитор, подтерживает данный вход и у себя, поэтому переходник не понадобился.

Графический планшет мы будем подключать через купленный отдельно кабель DisplayPort – HDMI, т.к. планшет поддерживает только HDMI кабель.

Далее ко всем этим устройствам идет свой кабель питания, мы подключаем их к питанию и непосредственно к устройствам.

Клавиатуру, мышку, геймпад и нашники необходимо подключить к USB портам. Больше им ничего не требуется

Заключение

В этой работе я изучила особенности ПК. Изучила устройство персонального компьютера и его основных компонентов. Более подробно разобралась в каждом компоненте, изучив, все его особенности. Научилась правильно собирать и разбирать корпус, установить в него материнскую плату и все компоненты, которые находятся на материнской плате. Правильно подключила все периферийные устройства.

Список используемой литературы

1. Жигарев А.Н., Макарова Н.В., Путинцева М.А. Основы компьютерной грамоты. -Л.: Машиностроение, 1987.

2. Нортон П. Программно-аппаратная организация IBM PC: Пер с англ. - М.: Радио и связь, 1991.

3. Михаил Кутузов, Андрей Преображенский Выбор и модернизация компьютера, 2004

4. Леонтьев В.П. Новейшая энциклопедия персонального компьютера, 2006
