Пересечение поверхности плоскостью и прямой с примерами

Содержание:

Задачи на нахождение общих точек у прямой и поверхности, построение линии пересечения плоскости с поверхностью, двух поверхностей определяют взаимное положение геометрических образов и относятся к классу позиционных.

Пересечение поверхности плоскостью

Линия пересечения поверхности с плоскостью представляет собой, в общем случае, плоскую кривую или ломаную линию, все точки которой одновременно принадлежат поверхности и секущей плоскости.

Аналитически для определения уравнения линии пересечения плоскости с поверхностью необходимо решить следующую систему уравнений:

где

Для графического построения точек линии пересечения поверхности с плоскостью используется общий способ нахождения точек, принадлежащих двум геометрическим образам - способ вспомогательных секущих поверхностей. В качестве секущих поверхностей используют вспомогательные плоскости.

На рис. 203 показана поверхность и плоскость ее пересекающая. Для определения точек искомой линии пересечения данных геометрических образов используют следующий алгоритм решения:

1. заданные геометрические образы рассекают вспомогательной секущей плоскостью  которую выбирают так, чтобы она пересекла поверхность по графически простым линиям (прямым или окружностям);
2. находят линии  и  пересечения вспомогательной секущей плоскости  с поверхностью и плоскостью  соответственно;
3. определяют точки и  взаимного пересечения линий и лежащих в секущей плоскости Точки и принадлежат обоим геометрическим образам, т.е. искомой линии пересечения
4. последовательно выбирают ряд секущих плоскостей, построения при этом остаются теми же;
5. полученные точки искомой линии пересечения соединяют с учетом видимости.

До начала построений необходимо сделать анализ взаимного расположения геометрических образов и искомой линии их пересечения, рационально выбрать вспомогательные секущие плоскости.

При анализе искомой линии пересечения и данных геометрических образов пользуются следующими основными положениями:

1. Плоскость, пересекающая поверхность, может занимать как общее, так и частное положение относительно плоскостей проекций.
2. Линия пересечения криволинейной поверхности с секущей плоскостью в общем случае - кривая линия.
3. При пересечении сферы любой плоскостью в сечении всегда получается окружность.
4. Сечение поверхности вращения плоскостью всегда будет фигурой симметричной, ось симметрии которой располагается в общей плоскости симметрии двух пересекающихся геометрических образов. Плоскостью симметрии секущей плоскости является любая плоскость, перпендикулярная ей. Плоскость симметрии поверхности вращения всегда проходит через ее ось. Таким образом, общая плоскость симметрии должна удовлетворять обоим условиям - проходить через ось вращения поверхности и быть перпендикулярной секущей плоскости.
5. При пересечении линейчатой поверхности плоскостью точки искомой кривой находятся как точки пересечения образующих поверхности с данной секущей плоскостью.
6. Линия пересечения многогранной поверхности с секущей плоскостью в общем случае - ломаная линия, вершинами которой служат точки пересечения ребер многогранной поверхности с секущей плоскостью, а сторонами - отрезки прямых пересечения граней поверхности с той же плоскостью.
7. При пересечении прямого кругового конуса получается семейство различных кривых второго порядка (конические сечения) или прямые линии (образующие).
8. При пересечении прямого кругового цилиндра могут получаться окружности, образующие или эллипсы.
9. У цилиндрических, конических и призматических поверхностей выделяются так называемые нормальные сечения. Нормальным называется сечение цилиндра или призмы, перпендикулярное образующим. Нормальное сечение конуса - это сечение, перпендикулярное его оси симметрии.
10. При пересечении поверхности открытого тора (кругового кольца) (рис. 204, а) с плоскостью получаются алгебраические кривые четвертого порядка. Их общее название - кривые Персея. На рис. 204 показаны сечения поверхности открытого тора различными плоскостями, которые расположены на расстоянии  от оси тора.

В зависимости от величин и  кривые имеют различную форму:

• - две окружности (см. рис. 204, б)
• - овалы с одной осью симметрии (см. рис. 204, в);
• - двухлепестковую кривую с узловой точкой в начале координат (см. рис. 204, г);
• - волнообразную кривую (см. рис. 204, д);
• - овал с двумя осями симметрии (см. рис. 204, е).

Построение искомой линии пересечения следует начинать с опорных точек кривой. Опорными точками кривой называют такие, которые выделяются особым расположением по отношению к плоскостям проекций или занимают особое место на кривой.

Опорными точками являются:

• - экстремальные точки линии пересечения, позволяющие судить, в каких пределах следует строить линию пересечения. К экстремальным относятся самая дальняя и самая ближняя точки, самая левая и самая правая, наивысшая и наинизшая точки линии пересечения, которые всегда располагаются в общей плоскости симметрии двух пересекающихся геометрических образов;
• - точки линии пересечения, лежащие на очерках поверхности и называемые точками изменения видимости. Проекции этих точек делят проекцию линии пересечения на видимую и невидимую части. Видимость линии пересечения определяется по видимости поверхности, на которой она лежит. Видима всегда та часть поверхности, которая ближе к наблюдателю;
• - характерные точки закономерных кривых - это вершины гиперболы или параболы, большая и малая оси эллипса.

Остальные точки линии пересечения называются промежуточными. Следует помнить, что приведенная классификация опорных точек условна. Экстремальные и характерные точки одновременно могут являться и точками изменения видимости. Характерные точки могут определять экстремальные положения линии пересечения.

Приведенный выше анализ задачи на пересечение поверхности с плоскостью дает наиболее общие закономерности, используемые при решении. Особенно следует выделить задачи построения нормальных сечений, сечений прямых круговых конуса и цилиндра, сечений линейчатых и нелинейчатых поверхностей, сечений плоскостями общего и частного положения.

Сечение поверхности проецирующей плоскостью

В случае, когда секущая плоскость является проецирующей, построение линии пересечения ее с поверхностью значительно упрощается.

Из рис. 203 видно, что линию пересечения поверхности со вспомогательной секущей плоскостью  можно рассматривать как параллель, а точки  и  - как точки пересечения этой параллели с секущей плоскостью  Таким образом, линия пересечения строится как линия, лежащая на поверхности. Одна из двух проекций искомой линии пересечения совпадает со следом заданной секущей плоскости и является прямой линией. Вторая проекция строится по точкам пересечения линий, лежащих на поверхности (образующих или параллелей), с заданной плоскостью. Схема нахождения точек линии пересечения поверхности с плоскостью частного положения приведена на рис. 205. Если поверхность линейчатая, то каждая точка искомой линии определяется как точка пересечения прямолинейной образующей поверхности с секущей плоскостью.

На рис. 205, а горизонтально проецирующая плоскость рассекает поверхность косой плоскости. Сначала определяются горизонтальные проекции искомых точек а затем их фронтальные проекции на соответствующих образующих.

На рис. 205, б приведена схема нахождения точек линии пересечения поверхности вращения с фронтально-проецирующей плоскостью Фронтальные проекции искомых точек определяются при пересечении проекции параллели со следом секущей плоскости Горизонтальные проекции  лежат соответственно на горизонтальной проекции параллели

Построение сечения наклонного эллиптического конуса с круговым основанием горизонтально-проецирующей плоскостью  показано на рис. 206.

Горизонтальная проекция сечения совпадает с горизонтальным следом плоскости Для построения фронтальной проекции сечения следует найти точки пересечения образующих конуса с заданной плоскостью. Начинать построения следует с опорных точек.

Наивысшая точка искомой кривой находится в общей плоскости симметрии двух пересекающихся г.о. Эта плоскость общего положения проходит через центровую линию конуса перпендикулярно заданной плоскости  На эпюре общая плоскость симметрии задана двумя пересекающимися прямыми  и при чем горизонтальная проекция перпендикулярна Общая плоскость симметрии пересекает конус по образующей на горизонтальной проекции которой находится точка в пересечении со следом  По линии связи определяется фронтальная проекция точки 1 на проекции образующей Точка 1 - наивысшая точка линии пересечения.

Самые низкие точки кривой располагаются на основании конуса. На горизонтальной проекции отмечаются точки  и  при пересечении окружности основания со следом  На фронтальной проекции основания конуса по линиям связи строятся фронтальные проекции точек 2 и 3. На горизонтальной проекции точка - видимая, а - невидимая, так как находится на нижней части конуса. На фронтальной проекции точка находится на передней части конуса и будет видимой, а точка - на задней и будет невидимой.

Горизонтальная проекция крайней правой точки находится на следе и образующей Фронтальная проекция строится по линии связи на

Точки изменения видимости располагаются на образующих, дающих фронтальный очерк поверхности, это образующие и На пересечении  со следом отмечается горизонтальная проекция точки  фронтальная проекция точки 5 принадлежит фронтальной проекции образующей Образующая  не пересекается с плоскостью в пределах заданного конуса, поэтому линия пересечения не имеет общих точек с фронтальной очерковой образующей

Для получения плавной кривой необходимо построить ряд промежуточных точек, таких как точка 6. Натуральная величина сечения находится проецированием на дополнительную плоскость проекций

Сечение поверхности плоскостью общего положения

В случае, когда секущая плоскость занимает общее положение, схема построения точек линии пересечения совпадает с приведенным выше алгоритмом решения задачи, проиллюстрированным на рис. 203.

В соответствии с этим алгоритмом на рис. 207 показано нахождение точек линии пересечения поверхности вращения с плоскостью общего положения  Вспомогательная плоскость  рассекает поверхность вращения по параллели а заданную плоскость по горизонтали На фронтальной плоскости проекций определяются фронтальные проекции и линий  и  совпадающие со следом На горизонтальной плоскости проекций пересечение линии с параллелью даст проекции искомых точек и Фронтальные проекции точек и  лежат на следе плоскости

Полное решение задачи на пересечение поверхности конуса с плоскостью общего положения приведено ниже (рис. 236).

Рассмотрим применение способа вспомогательных секущих плоскостей для построения линии сечения цилиндра плоскостью. На рис. 208 заданы прямой круговой цилиндр и плоскость  общего положения.

Плоскость пересекает цилиндр по эллипсу, горизонтальная проекция которого совпадает с горизонтальной проекцией поверхности цилиндра - окружностью. Это объясняется тем, что все образующие цилиндра перпендикулярны а сама поверхность является горизонтально-проецирующей. В качестве вспомогательных секущих плоскостей следует применять плоскости, параллельные или перпендикулярные образующим цилиндра. Первые будут пересекать цилиндр по образующим, вторые - по окружностям.

Построение линии пересечения начинают с опорных точек.

Высшая и низшая точки искомой кривой располагаются в общей плоскости симметрии пересекающихся геометрических образов. Такой плоскостью является горизонтально-проецирующая плоскость проходящая через ось вращения цилиндра и перпендикулярная данной плоскости  Горизонтальный след этой плоскости проходит через и перпендикулярен горизонтальной проекции горизонтали заданной плоскости, то есть Плоскость пересекает цилиндр по образующим и а секущую плоскость по прямой

Горизонтальные проекции и  образующих и прямой совпадают со следом общей плоскости симметрии. По линиям связи строятся фронтальные проекции образующих цилиндра и прямой. При пересечении построенных линий находятся общие точки и - фронтальные проекции самой высокой 1 и самой низкой 2 точек линии пересечения. Горизонтальные проекции точек 1 и 2 совпадают с горизонтальными проекциями образующих и

Точки изменения видимости линии пересечения всегда располагаются на очерке поверхности. Фронтальный очерк цилиндра определяют образующие и Для построения точек эллипса, принадлежащих этим образующим, вводится вспомогательная секущая плоскость уровня  След плоскости проходит через горизонтальные проекции и образующих. В сечении плоскости цилиндра получаются образующие  и  в пересечении с данной плоскостью  - фронталь  Фронтальная проекция фронтали пересекает очерк цилиндра (образующие в точках и которые являются точками изменения видимости. Горизонтальные проекции точек 3 и 4 совпадают с горизонтальными проекциями образующих и

Точки изменения видимости 3 и 4 одновременно являются самой левой и самой правой точками искомой линии пересечения.

Для определения самой дальней 5 и самой ближней 6 точек эллипса проводятся вспомогательные секущие плоскости уровня и   Обе секущие плоскости являются касательными по отношению к цилиндру и касаются его по одной образующей. Пересечение секущих плоскостей и  с заданной плоскостью  происходит по фронтали  и  соответственно. Построение искомых точек 5 и 6 аналогично приведенному выше построению точек 3 и 4.

Для получения плавной кривой строятся промежуточные точки при помощи горизонтальных плоскостей уровня, которые рассекают цилиндр по окружностям, а данную плоскость по горизонталям. На рис. 208 построены промежуточные точки эллипса 7 и 8, лежащие в секущей плоскости Плоскость уровня  пересекла заданную плоскость по горизонтали  Горизонтальная проекция горизонтали  пересечет окружность цилиндра в точках и фронтальные проекции которых лежат на следе плоскости

Полученные точки эллипса соединяют плавной кривой с учетом видимости. На фронтальной плоскости проекций видимой будет линия на передней половине цилиндра до образующих  и В точках на очерке и видимость линии поменяется на противоположную.

Ранее было показано, что построение линии пересечения поверхности с проецирующей плоскостью значительно проще, чем с плоскостью общего положения. Используя методы преобразования эпюра, можно секущую плоскость общего положения преобразовать в проецирующую и построить линию пересечения поверхности с плоскостью частного положения.

Пример такого преобразования приведен на рис. 209. Условие задачи соответствует задаче пересечения цилиндра с плоскостью общего положения (см. рис. 208).

Секущая плоскость общего положения в новой системе плоскостей проекций преобразована так, что она стала проецирующей. На новой плоскости проекций секущая плоскость спроецировалась в след и, следовательно, проекция линии пересечения цилиндра с плоскостью  совпадает со следом секущей плоскости. На плоскости сразу определяются высшая 1 и низшая 2 точки линии пересечения, лежащие в общей плоскости симметрии

Если известна проекция линии пересечения на плоскости то можно построить недостающие ее проекции при помощи образующих цилиндрической поверхности. Однако для нахождения точек изменения видимости на кривой необходимо ввести вспомогательную секущую плоскость как это сделано на рис. 208.

Конические сечения

Из многообразия конических поверхностей выделяют поверхность прямого кругового конуса, так как она обладает особыми свойствами. Коническая поверхность, кроме прямых линий (образующих), несет на себе семейства различных кривых второго порядка: эллипсов, окружностей, парабол и гипербол. Эти кривые получаются как конические сечения, то есть являются линиями пересечения поверхности конуса с плоскостями.

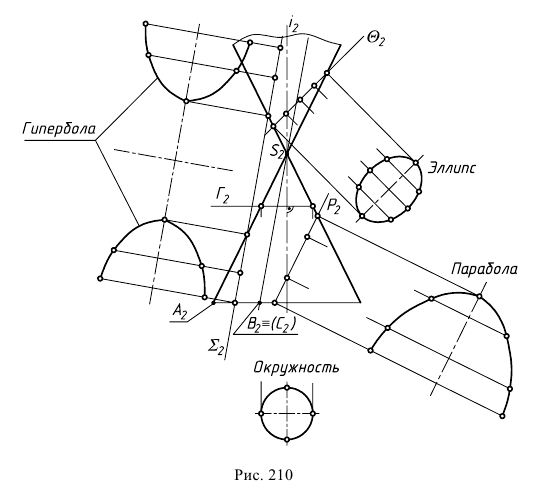

На рис. 210 показаны сечения прямого кругового конуса. В том случае, когда плоскость пересекает все образующие конической поверхности, в сечении получается эллипс. Частные случаи таких сечений -окружности, когда секущая плоскость пересекает все образующие и перпендикулярна оси конуса, и точка  - вершина конуса, в которой пересекаются все образующие.

Если секущая плоскость параллельна одной из образующих конической поверхности  и пересекает одну полость конуса, то в сечении будет получаться парабола. Частным случаем такого пересечения, когда секущая плоскость касается конуса, является двойная прямая

В том случае, когда секущая плоскость  параллельна двум образующим  и и пересекает две полости конической поверхности, в сечении получается гипербола - кривая, имеющая две ветви. В частном случае, когда секущая плоскость  проходит через вершину конуса  гипербола вырождается в две пересекающиеся прямые и

Построение линии пересечения прямого кругового конуса с плоскостью частного положения аналогично рассмотренным ранее задачам. Полное решение такой задачи с нахождением натуральной фигуры сечения приведено ниже (рис. 236).

В случае, когда рассматривается пересечение конической поверхности второго порядка и секущей плоскости общего положения, также можно определить вид линии пересечения. Для этого через вершину конической поверхности проводится плоскость, параллельная заданной, и определяется вид вырожденного сечения (примеры построения не приводятся).

Нормальные сечения

Нормальным называется сечение цилиндра или призмы плоскостью, перпендикулярной образующим. Нормальное сечение конуса - это сечение, перпендикулярное его оси симметрии. Любой конус или цилиндр называется всегда по нормальному сечению. Если нормальное сечение - окружность, то конус или цилиндр называются круговыми. Если нормальным сечением является эллипс, то поверхность называется эллиптической.

Пример построения нормального сечения призмы приведен на рис. 211. Ребра трехгранной призмы являются фронталями, поэтому плоскость, им перпендикулярная, будет фронтально-проецирующей Фронтальная проекция нормального сечения  совпадает со следом  горизонтальная проекция находится в проекционной связи, каждая точка на своем ребре. Таким образом, нормальное сечение призмы - это треугольник 123, вершины которого определяются как точки пересечения ребер с плоскостью

Для конической поверхности (рис. 212) при построении нормального сечения необходимо определить ось конуса, как линию пересечения двух плоскостей симметрии и  Плоскость пересекает конус по образующим и а плоскость  является биссекторной плоскостью, проходящей через биссектрису угла Нормальное сечение - плоскость перпендикулярная оси конуса Ось есть ось симметрии конической поверхности. Линия  является центровой, то есть геометрическим местом центров семейства окружностей, расположенных в плоскостях, параллельных основанию. Название изображенного на рис. 212 конуса - наклонный эллиптический с круговым основанием. Конус называется эллиптическим, т.к. нормальным сечением его является эллипс.

На рис. 213 показано построение нормального сечения призмы, у которой ребра занимают общее положение. Плоскость, перпендикулярная прямой общего положения, должна быть также общего положения относительно плоскостей проекций. Такую плоскость можно было бы задать горизонталью и фронталью, перпендикулярным ребрам призмы, а затем три раза решать задачу на пересечение прямой с плоскостью общего положения.

Однако в данном случае приведено решение, которое проецированием на дополнительную плоскость проекций сведено к частному, показанному на рис. 211. Новая плоскость проекций вводится перпендикулярно и параллельно ребрам призмы, поэтому ребра проецируются на в натуральную величину. Плоскость  нормального сечения, перпендикулярная ребрам в системе плоскостей  будет проецирующей и изобразится в виде следа 14.

Нормальное сечение совпадает со следом плоскости Зная его проекцию на  строят недостающие горизонтальную и фронтальную проекции сечения. Натуральная величина сечения определена на дополнительной плоскости проекций  и параллельной плоскости нормального сечения

Плоскость, касательная к поверхности

Положение плоскости касательной к поверхности в данной точке  можно определить двумя прямыми  и каждая из которых является касательной к кривой, проведенной на поверхности через точку На рис. 214 прямые и - касательные к кривым и соответственно.

Плоскость может касаться поверхности либо в точке, либо по линии (прямой или плоской кривой). Касаясь поверхности в данной точке, плоскость может пересекать поверхность по одной или двум линиям. На поверхности могут быть точки, в которых нельзя провести касательную плоскость. Такие точки называются особыми. К их числу относятся точки самопересечения поверхности, точки ребра возврата, заостренные вершины поверхностей вращения (когда образующая пересекает ось вращения не под прямым углом).

Точки, в которых можно провести единственную касательную плоскость, называют обыкновенными.

Плоскость, касательная к линейчатой поверхности в произвольной точке на данной образующей, проходит через эту образующую. Сказанное объясняется тем, что каждая образующая является своей собственной касательной.

Задача построения касательной плоскости в точке  к поверхности однополостного гиперболоида вращения приведена на рис. 215, а.

Однополосный гиперболоид вращения - поверхность дважды линейчатая. Через каждую точку этой поверхности можно провести две прямолинейные образующие. Они и определят искомую плоскость.

Касаясь поверхности в данной точке, эта плоскость пересекает гиперболоид по двум прямым. Горизонтальные проекции прямолинейных образующих построены как касательные к горловой окружности, проведенные из Фронтальные проекции этих прямых получены с помощью точек и в которых образующие пересекают нижнее основание гиперболоида.

При построении касательной плоскости к нелинейчатой поверхности необходимо через заданную точку провести на поверхности две кривые. Касательные к ним определят искомую плоскость.

На рис. 215, б построена касательная плоскость к поверхности вращения в данной на ней точке

В качестве кривых, проходящих по поверхности через точку целесообразно взять параллель и меридиан. Касательная к первой - прямая  находясь в одной горизонтальной плоскости с рассматриваемой параллелью, проецируется на  в прямую, параллельную оси а на - в виде касательной к окружности радиуса  Для построения второй прямой (касательной к меридиану) повернем меридиан вокруг оси до совмещения с главным меридианом. Точка при этом займет положение Проведем через точку касательную к главному меридиану и продолжим ее до пересечения с осью в точке  или до  на плоскости (одна из этих точек всегда может быть найдена в пределах чертежа.).

Теперь остается перевести меридиан и построенную касательную в первоначальное положение. Соединяя точку  с или с получим вторую прямую которая, пересекаясь с  определяет искомую касательную плоскость.

• Заказать чертежи

Пересечение прямой линии с поверхностью

Аналитически для определения координат точек пересечения прямой линии с поверхностью необходимо решить следующую систему уравнений:

где  - пространственная область.

Графическое решение задачи на определение точек пересечения прямой линии с поверхностью аналогично задаче нахождения точки пересечения прямой линии с плоскостью. Точки пересечения прямой линии с поверхностью определяются способом вспомогательных секущих плоскостей. Алгоритм решения задачи следующий:

1. через прямую проводится вспомогательная плоскость  (рис.216);
2. находится линия пересечения вспомогательной плоскости  с данной поверхностью
3. на пересечении полученной линии пересечения  с заданной прямой а найдутся искомые точки  и
4. определяется видимость прямой.

Через прямую можно провести сколько угодно различных плоскостей, однако для упрощения решения задачи надо выбирать такую вспомогательную плоскость, в пересечении которой с данной поверхностью получились бы простые линии (прямые или окружности). Вспомогательная плоскость может занимать как общее, так и частное положение относительно плоскостей проекций. Примеры рационального выбора вспомогательной секущей плоскости, занимающей частное положение, приведены на рис. 217.

На рис. 217, а задана горизонтально-проецирующая прямая  пересекающая поверхность конуса. Вспомогательная секущая плоскость проведена через прямую и через вершину конуса Эта плоскость  пересекает поверхность конуса по двум образующим. При пересечении фронтальной проекции образующей  с проекцией данной прямой находится фронтальная проекция искомой точки пересечения. Горизонтальная проекция  точки  совпадает с проекцией  данной прямой

На рис. 217, б решена задача на пересечение горизонтали с поверхностью сферы. Через горизонталь  проведена горизонтальная плоскость уровня которая пересекает сферу по окружности  Фронтальная проекция окружности совпадает со следом секущей плоскости горизонтальная проекция окружности изображается на плоскости в истинную величину. Точки ее пересечения с проекцией  и горизонтали есть горизонтальные проекции искомых точек встречи горизонтали с поверхностью сферы. Фронтальные проекции точек и лежат на фронтальной проекции горизонтали

На горизонтальной плоскости проекции точки и невидимы, так как находятся ниже экватора (в нижней части сферы). Часть прямой от точек и  до экватора невидима. На фронтальной плоскости точка видима, так как находится на передней части сферы, поэтому прямая слева от точки видима. Точка невидима, так как находится за главным меридианом, поэтому часть прямой от точки до главного меридиана невидима. Часть прямой между точками и внутри сферы не рассматривается.

На рис. 218 приведена задача на построение точек пересечения прямой с поверхностью вращения. В качестве вспомогательной секущей плоскости выбрана горизонтально-проецирующая плоскость  которая проходит через данную прямую  и пересекает поверхность вращения по кривой линии  Горизонтальная проекция кривой совпадает с горизонтальным следом плоскости

Для построения фронтальной проекции кривой на поверхности вращения проводятся параллели - окружности соответствующих радиусов. Фронтальная проекция кривой строится как линия, принадлежащая поверхности. Каждая точка кривой лежит на своей параллели. Проекции искомых точек  и  пересечения данной прямой с поверхностью вращения определятся на фронтальной плоскости проекций при пересечении фронтальной проекции кривой с проекцией заданной прямой  Горизонтальные проекции  и искомых точек находятся по линиям связи на проекции  заданной прямой

На горизонтальной плоскости проекций точки и  видимы. На фронтальной плоскости проекция точки видима, так как находится перед главным меридианом (на передней части поверхности вращения), а точка невидима, так как находится за главным меридианом (с обратной стороны поверхности).

Во всех приведенных выше задачах вспомогательная секущая плоскость занимает частное положение. Вспомогательную плоскость общего положения удобно использовать в задачах при пересечении прямой линии с конической или цилиндрической поверхностью. При пересечении цилиндрической поверхности прямой линией вспомогательную плоскость проводят через данную прямую параллельно образующим цилиндра. В этом случае в сечении плоскости с цилиндром получаются прямые линии.

Пример решения задачи на пересечение прямой с цилиндром приведен на рис. 219. Задан наклонный цилиндр с круговыми основаниями. Для построения точек пересечения поверхности цилиндра с прямой линией  проводят плоскость  определяемую данной прямой и прямой  проведенной через точку параллельно образующим цилиндра. Плоскость пересекает цилиндр по образующим. Если найти горизонтальные следы прямых и  то через горизонтальные проекции следов прямых  и  может быть проведен горизонтальный след  плоскости

Горизонтальный след  пересекает основание цилиндра в точках и через которые проводят проекции образующих цилиндра. Там, где проекции образующих пересекают проекцию  данной прямой, определяют проекции искомых точек пересечения прямой с поверхностью цилиндра. Проекции искомых точек и  лежат на фронтальной проекции прямой Видимость точек пересечения и  определяют в соответствии с видимостью образующих, на которых лежат эти точки.

При решении задачи на пересечение поверхности прямой линией может оказаться, что данная прямая не пересекает, а лишь касается данной поверхности. В этом случае прямая является касательной к данной поверхности (рис. 220). На этом рисунке через горизонтальную проекцию прямой проведена горизонтально-проецирующая вспомогательная секущая плоскость  которая пересекает сферу по окружности радиусом  Истинная величина окружности построена на плоскости где определится и проекция  точки касания  прямой с поверхностью сферы. Вообще, если требуется определить, как прямая расположена относительно поверхности, надо через прямую провести плоскость, пересекающую поверхность, и рассмотреть взаимное положение прямой и фигуры, полученной при пересечении поверхности плоскостью.

Пересечение поверхностей

Геометрическое место точек, принадлежащее одновременно двум поверхностям, называют линией пересечения (или линией перехода) данных поверхностей.

Линия пересечения двух поверхностей в общем случае представляет собой пространственную кривую. При частичном пересечении поверхностей (одна из поверхностей как бы «врезается» в другую) будет одна замкнутая линия пересечения (рис. 221). При полном пересечении поверхностей (одна из поверхностей пересекает другую насквозь) получаются две замкнутые линии пересечения (рис. 222). В случае двух многогранных поверхностей линия их пересечения является ломаной линией (рис. 223). Если одна из поверхностей кривая, а другая - гранная, то линия их пересечения состоит из участков представляющих собой плоские кривые линии, принадлежащие граням (рис. 224).

Обычно линию пересечения двух поверхностей строят по ее отдельным точкам, которые аналитически определяются при решении системы уравнений

В начертательной геометрии задачи на пересечение двух поверхностей решают путем введения вспомогательных секущих поверхностей-посредников. В качестве поверхностей-посредников применяют плоскости или сферы, поэтому различают способ вспомогательных секущих плоскостей и способ вспомогательных секущих сфер. Последний имеет разновидности: способ концентрических сфер и способ эксцентрических сфер. Применение того или иного способа зависит от типа данных поверхностей, их взаимного расположения, и расположения относительно плоскостей проекций.

Построение общих точек, принадлежащих линии перехода поверхностей, поясняется на рис. 225 и осуществляется по общему для всех способов решения алгоритму:

1. выбирают секущие поверхности-посредники  относительно данных поверхностей  такими, чтобы в пересечении получались графически простые линии (прямые, окружности), и проекции этих линий легко строились на эпюре;
2. строят линии и  по которым посредник пересечет обе поверхности;
3. находят общие точки  и пересечения линий и  Эти точки принадлежат одному посреднику и одновременно двум данным поверхностям;
4. применив последовательно несколько раз посредники и выявив ряд общих точек, соединяют их линией (последняя на рис. 225 не показана).

Каким бы способом не производилось построение линии пересечения поверхностей, при нахождении точек этой линии необходимо соблюдать определенную последовательность. У линии пересечения двух поверхностей так же, как и у линии пересечения поверхности с плоскостью (см. раздел VII. 1), различают опорные и промежуточные точки.

В первую очередь определяют экстремальные точки, так как они всегда позволяют видеть, в каких пределах расположены проекции линии пересечения, и где между ними имеет смысл строить промежуточные точки.

Далее определяют точки изменения видимости, которые отделяют видимую часть линии пересечения от невидимой. Эти точки всегда находятся на очерке той поверхности, которая расположена ближе к наблюдателю.

Строят точки на очерке другой поверхности. В точках, расположенных на очерках, проекции линии пересечения касаются очерковых линий пересекающихся поверхностей.

Для более точного построения линии пересечения данных поверхностей определяют промежуточные точки.

Следует иметь в виду, что проекции линии пересечения всегда располагаются в пределах заштрихованного контура наложения проекций двух пересекающихся поверхностей (рис. 226).

В случае, если одна из поверхностей является проецирующей, то строят проекцию линии пересечения только на одной плоскости проекций, к которой поверхность не перпендикулярна. На другой же плоскости проекция искомой линии совпадает с вырожденной проекцией поверхности (см. пример на рис. 240).

Способ вспомогательных секущих плоскостей

Способ вспомогательных секущих плоскостей частного положения (способ плоскостей общего положения в данном разделе не рассматривается) следует применять тогда, когда обе поверхности возможно пересечь по графически простым линиям некоторой совокупностью плоскостей уровня. Такие плоскости используют для нахождения промежуточных точек (рис. 227) после того, как найдены экстремальные точки.

Экстремальные точки располагаются в общей для двух поверхностей плоскости симметрии, которая проходит через оси этих поверхностей. Общая плоскость симметрии задана горизонтальным следом  на рис. 228, а и на рис. 228 б, в, г.

Если общая плоскость симметрии является плоскостью уровня (см. рис. 228, а), то фронтальные проекции высшей - 1 и низшей - 2 точек будут находиться на пересечении фронтальных очерков поверхности. Если общая плоскость симметрии не является плоскостью уровня, то возможны два варианта построения этих точек - без применения (см. рис. 228, б) и с применением (см. рис. 228, в, г) преобразования чертежа.

Так, на рис. 228, в сначала строят очерки поверхностей на дополнительную плоскость проекций параллельную общей плоскости симметрии Определяют точки и затем возвращаются к исходной системе плоскостей проекции, не забывая при этом о соблюдении признака принадлежности точки поверхности.

Для нахождения экстремальных точек можно воспользоваться также способом вращения вокруг проецирующей прямой. За ось вращения принимают ось одной из поверхностей. Вокруг нее поворачивают другую поверхность так, чтобы общая плоскость симметрии преобразовалась в плоскость уровня  (см. рис. 228, г). На этом рисунке отображено перемещение конической поверхности в новое положение  Достаточно построить только фронтальный очерк конуса с вершиной в точке  При вращении тора вокруг его оси положение фронтального очерка тора не изменится. На пересечении нового и старого фронтальных очерков данных поверхностей находят проекции  и при этом точка 1 будет высшей точкой. Выполняя обратное вращение, получают действительные проекции и рассматриваемых точек.

Как уже отмечалось, для определения точек изменения видимости плоскость проводят через очерк той поверхности, которая определяет видимость на соответствующей плоскости проекций. Так, на рис. 229 а, для нахождения точек изменения видимости на применяют плоскость проходящую через экватор сферы, определяющей видимость на  Для определения точек изменения видимости на (рис. 229, 6) рассматривают плоскости и проходящие соответственно через главные меридианы сферы и конуса. Плоскость расположена ближе к наблюдателю, следовательно, точки изменения видимости принадлежат главному меридиану сферы, являющемуся очерком поверхности на  При этом другая поверхность не всегда пересекается вспомогательной плоскостью по простейшей линии, например на рис. 229, б линия  - гипербола, проекции которой строят по точкам. С помощью плоскости определяют точки на фронтальном очерке конуса, но они не будут изменять видимость линии на фронтальной плоскости проекций.

Пересечение многогранников

Линия пересечения двух многогранников может быть определена точками пересечения ребер одного многогранника с поверхностью другого и ребер второго с поверхностью первого способом вспомогательных секущих плоскостей.

Найденные точки пересечения соединяют в определенном порядке прямыми линиями, в результате чего получается замкнутая ломаная линия, звенья которой представляют собой линии пересечения граней обоих многогранников. Эта ломаная линия и будет являться линией пересечения.

При построении такой линии надо выполнять правило: соединять прямыми только те точки, которые лежат на одних и тех же гранях первого и второго многогранников. При определении видимости частей линии пересечения следует иметь в виду, что она будет видимой на проекциях только тех граней, которые видимы на данной проекции.

В зависимости от взаимного расположения пересекающихся поверхностей линия пересечения может представлять собой или одну замкнутую ломаную линию, или две. Построение линии пересечения двух многогранников на чертеже приведено ниже (VII.4., задача 7).

Способ вспомогательных секущих сфер

Для построения линии пересечения двух поверхностей вращения можно воспользоваться свойством, присущим поверхностям вращения: две соосные поверхности (т.е. поверхности с общей осью) пересекаются друг с другом по параллелям (окружностям), причем число последних равно числу точек пересечения меридианов поверхностей.

Действительно, пусть коническая поверхность образуется вращением образующей вокруг оси сферы с образующей (рис. 230). Точки пересечения и  образующих поверхностей являются общими точками двух поверхностей и при своем вращении вокруг оси образуют окружности (параллели), которые являются линиями пересечения этих поверхностей. Ось перпендикулярна плоскости и, следовательно, параллельна плоскости  поэтому параллели - линии пересечения поверхностей - будут проецироваться на плоскость в виде отрезков прямых, проходящих через точки и и в натуральную величину на плоскость

Аналогично, если расположить центр сферы на оси любой поверхности вращения, то сфера рассечет эту поверхность по окружностям, перпендикулярным оси вращения. Эти окружности (параллели) спроецируются на плоскость проекций в виде отрезков прямых, перпендикулярных проекции оси, только если ось рассекаемой поверхности вращения параллельна данной плоскости проекций.

С помощью вспомогательных поверхностей (сфер) сравнительно просто решаются задачи на построение линий пересечения двух произвольных поверхностей вращения, имеющих общую плоскость симметрии, при этом возможны два случая:

• - если оси поверхностей пересекаются, то для определения линии пересечения поверхностей используют семейство концентрических сфер, центр которых находится в точке пересечения осей поверхностей;
• - если оси не пересекаются, применяют эксцентрические сферы, центры которых перемещаются по оси одной из поверхностей.

Рассмотрим каждый случай в отдельности.

Построение линии пересечения двух поверхностей вращения с помощью концентрических сфер

Метод вспомогательных концентрических сфер можно применить при наличии следующих условий:

1. пересекающиеся поверхности должны быть поверхностями вращения, так как сфера рассекает соосную с ней поверхность вращения по параллелям (окружностям);
2. оси поверхностей вращения должны пересекаться, так как через точку пересечения осей можно провести сферу, соосную обеим данным поверхностям вращения;
3. оси поверхностей вращения должны быть параллельны плоскости проекций, так как в этом случае параллели пересечения вспомогательной секущей сферы с данными поверхностями вращения будут проецироваться на эту плоскость проекций в виде отрезков прямых. Точки, общие для данных поверхностей, находятся как точки пересечения полученных параллелей (в виде отрезков прямых).

Рассмотрим основные этапы построения линии пересечения двух поверхностей - конуса и цилиндра вращения способом концентрических сфер (рис. 231).

Опорные точки 1 и 2, лежащие в плоскости симметрии можно найти без дополнительных построений на фронтальной плоскости проекций как точки пересечения фронтальных очерковых образующих. Горизонтальные проекции опорных точек 1 и 2 получают на следе плоскости симметрии  проведя линии проекционной связи.

Далее выполняют следующие построения. Определяют центр  секущих сфер, как точку пересечения осей данных поверхностей. Затем находят радиусы  и  соответственно наибольшей и наименьшей секущих сфер.

Радиус сферы равен расстоянию от точки до наиболее удаленной точки пересечения очерковых образующих. В нашем примере это

Радиус  сферы равен радиусу большей из двух сфер, которые можно вписать в пересекающиеся поверхности. Сферу используют для построения точек искомой линии пересечения. Для этого строят окружность радиуса с центром в точке которая является фронтальной проекцией вспомогательной секущей сферы. Находят линии пересечения секущей сферы с каждой из заданных поверхностей.

Сфера, как соосная с конусом и цилиндром, пересечет их по окружностям диаметрами и соответственно. Эти окружности спроецируются на плоскость  в виде отрезков прямых и

Рассмотрим взаимное расположение полученных линий пересечения (окружностей диаметрами  и лежащих на поверхности вспомогательной секущей сферы. Эти окружности пересекаются в точках 3 и 4, фронтальные проекции которых совпадают

По линии проекционной связи находят горизонтальные проекции  и точек 3 и 4, лежащих на параллели диаметра  конуса. Точки 3 и 4 одновременно принадлежат и конусу, и цилиндру, следовательно, являются точками искомой линии пересечения двух поверхностей.

Проводя из точки ряд вспомогательных секущих сфер радиусами в пределах от  до и выполняя построения, аналогичные построениям при нахождении точек 3 и 4, можно получить ряд точек, принадлежащих искомой линии пересечения (на рис. 231 это точки 5 и 6).

Точки изменения видимости 7 и 8 линии пересечения относительно плоскости в рассматриваемом примере можно найти только приблизительно. Вначале надо отметить их фронтальные проекции и как точки пересечения фронтальной проекции искомой линии пересечения с фронтальными проекциями горизонтальных очерковых образующих и  цилиндра, а потом находят соответствующие горизонтальные проекции и

Построение линии пересечения двух поверхностей вращения с помощью эксцентрических сфер

Метод эксцентрических сфер применяется при построении линии пересечения поверхностей вращения с поверхностью, несущей на себе непрерывное множество окружностей. При этом обе поверхности должны иметь общую плоскость симметрии.

Вспомогательные эксцентрические сферы пересекаются с данными поверхностями по окружностям, которые проецируются на плоскость проекций, параллельную плоскости симметрии, в виде отрезков прямых.

Пример построения линии пересечения двух поверхностей вращения способом эксцентрических сфер рассмотрен на рис. 232, где кольцо  (открытый тор) пересекается с конусом вращения  Поверхности имеют одну общую плоскость симметрии. Оси пересекающихся поверхностей вращения между собой не пересекаются. Поверхности заданы их фронтальными очерками.

Круговые сечения конуса вращения получаются при сечении его плоскостями уровня. Кольцо имеет три системы круговых сечений, двумя из них мы воспользуемся в решении задачи. Одна система круговых сечений тора находится в плоскостях, перпендикулярных оси тора. Другая система находится в меридиональных плоскостях.

При построении линии пересечения прежде всего определяют точки 1 и 2, лежащие в общей плоскости симметрии заданных поверхностей. Затем через ось вращения тора проводим фронтально проецирующую плоскость  которая пересекает тор по окружности диаметром  Центр  сферы, пересекающей тор по этой окружности, находится на пересечении перпендикуляра, восстановленного из центра окружности к плоскости с осью конуса вращения. Эта вспомогательная секущая сфера имеет радиус  Она пересекает кольцо и конус вращения по окружностям, фронтальные проекции которых - отрезки прямых и соответственно). Две точки 3 и 4 пересечения этих окружностей принадлежат искомой линии пересечения поверхностей.

Аналогично определяем другие промежуточные точки линии пересечения поверхностей. Вспомогательные сферы имеют различные центры, находящиеся на оси конуса вращения.

По фронтальной проекции линии пересечения строят ее горизонтальную проекцию, используя принадлежности точек этой линии любой из поверхностей.

Частные случаи построения линии пересечения поверхностей. Теорема Монжа

Теорема. Если две поверхности второго порядка описаны (или вписаны) около третьей поверхности второго порядка, то они пересекаются между собой по двум плоским кривым второго порядка.

Пример построения линии пересечения поверхностей конуса и цилиндра вращения  описанных около сферы показан на рис. 233. В данном случае в две пересекающиеся поверхности вписана сфера, касательная к этим поверхностям. Следовательно, поверхности пересекаются по двум плоским кривым - эллипсам, проекции которых на плоскости будут представлять прямые  и  соединяющие точки пересечения очерковых образующих обеих поверхностей.

Имея фронтальные проекции линии пересечения поверхностей, можно легко построить их горизонтальные проекции (рис. 233).

Примеры решения задач

Задача 1. Построить линию пересечения пирамиды с горизонтально-проецирующей плоскостью  (рис. 234).

При пересечении пирамиды плоскостью получается ломаная линия.

Горизонтальная проекция линии пересечения совпадает с горизонтальным следом  секущей плоскости т.е., горизонтальные проекции точек линии пересечения - это точки пересечения горизонтальных проекций ребер пирамиды со следом Фронтальные проекции точек линии пересечения лежат на фронтальных проекциях соответствующих ребер.

Видимость линии пересечения определяется в соответствии с видимостью граней пирамиды. Стороны линии пересечения, лежащие на видимых гранях, будут видимыми, а лежащие на невидимых гранях - невидимы.

Задача 2. Построить линию пересечения сферы с фронтально-проецирующей плоскостью (рис. 235).

При пересечении сферы плоскостью в пространстве получается окружность, которая проецируется на плоскость  в виде эллипса, а на совпадает со следом плоскости

Для построения малой оси эллипса 12 на плоскости определяют точки пересечения проекции главного меридиана со следом - точки и Горизонтальные проекции точек и лежат на горизонтальной проекции главного меридиана На горизонтальной проекции точка 1, лежащая выше экватора, будет видимой, а точка 2 - невидимой. Точки 1 и 2 являются экстремальными: 1 - высшей точкой линии пересечения, а 2 - низшей. Горизонтальная проекция отрезка 12 равна малой оси эллипса.

Большая и малая оси эллипсов перпендикулярны и делятся точкой пересечения пополам. Для построения большой оси эллипса отрезок делится пополам. Для этого из центра  опускается перпендикуляр на хорду На пересечении перпендикуляра с определится фронтальная проекция большой оси эллипса Большая ось эллипса есть фронтально-проецирующая прямая. Для построения ее горизонтальной проекции строится параллель сферы  на которой лежат точки 3 и 4. Соответственно горизонтальные проекции и точек, задающих большую ось, принадлежат горизонтальной проекции параллели.

Точки изменения видимости искомой линии на располагаются на экваторе На пересечении экватора с плоскостью  находятся точки 5 и 6 - точки изменения видимости. Сначала определяются их фронтальные проекции затем горизонтальные, принадлежащие горизонтальной проекции экватора сферы

Для построения плавной кривой находятся промежуточные точки линии пересечения, как точки на соответствующих параллелях сферы.

Полученные точки линии пересечения соединяются с учетом видимости. На горизонтальной проекции линии пересечения будут видны точки, лежащие выше экватора в верхней половине сферы. Видимость поменяется на противоположную в точках и которые принадлежат очерку поверхности.

Натуральная величина сечения представляет собой окружность радиусом Она показана на дополнительной плоскости проекций

Задача 3. Построить сечение прямого кругового конуса плоскостью общего положения определить название кривой в сечении и натуральную величину искомого сечения (рис. 236 - линия сечения показана так, как будто заданная плоскость не ограничена треугольником

Анализ заданных геометрических образов показывает, что сечение поверхности вращения плоскостью является фигурой симметричной. Ось симметрии искомой линии пересечения лежит в плоскости  перпендикулярной заданному треугольнику и проходящей через ось вращения конуса. Общая плоскость симметрии является горизонтально-проецирующей, поэтому горизонтальная проекция искомой линии пересечения будет симметричной относительно следа  плоскости

Кривая сечения строится по точкам способом вспомогательных секущих плоскостей. Построения начинаются с опорных точек.

Высшая и низшая точки, как правило, лежат в общей плоскости симметрии двух пересекающихся геометрических образов. Плоскость пересекает конус по образующим  и а треугольник - по прямой  горизонтальные проекции которых совпадают со следом плоскости  На пересечении фронтальных проекций и  определится проекция  искомой точки 1, которая является наивысшей точкой линии пересечения. Горизонтальная проекция точки 1 находится на следе плоскости

Низшие точки в данном примере располагаются на основании конуса в плоскости  Плоскость пересекается с плоскостью треугольника по горизонтали нулевого уровня проходящей через точку  Для определения направления в плоскости треугольника  построена горизонталь проходящая через точку  На пересечении построенной проекции и окружности основания конуса, лежащих в одной плоскости получаются проекции низших точек линии пересечения и Фронтальные проекции лежат на фронтальной проекции основания конуса.

Точки изменения видимости строятся при помощи фронтальной плоскости уровня проходящей через ось конуса. Она пересекает конус по очерковым образующим, а треугольник  - по линии  На пересечении их фронтальных проекций получается точка  - фронтальная проекция точки изменения видимости. Горизонтальная проекция лежит на следе плоскости Так как горизонтальная проекция кривой симметрична относительно то на построена симметричная промежуточная точка Фронтальная проекция находится на одинаковом уровне с проекцией

Промежуточные точки линии пересечения строятся при помощи вспомогательных плоскостей уровня и  - это точки  и соответственно. Точка 6 показана как точка встречи прямой с поверхностью конуса.

Для определения вида кривой, получающейся в сечении, выполняется перемена плоскостей проекций. Плоскость  вводится перпендикулярно и треугольнику На чертеже ось  перпендикулярна горизонтальной проекции Секущая плоскость проецируется на  в прямую линию, которая параллельна очерковой образующей конуса. Следовательно, в сечении получается парабола.

Натуральная величина сечения построена проецированием на дополнительную плоскость На чертеже след плоскости

Задача 4. Построить линию пересечения сферы и прямого кругового конуса; проанализировать характерные точки линии; показать видимость линии пересечения и очерков поверхностей (рис. 237).

Анализ заданных г.о. показывает, что общая плоскость симметрии поверхностей является проецирующей. В общей плоскости симметрии пересекающихся г.о. лежат высшая и низшая точки искомой линии пересечения. Эти точки находятся проецированием на дополнительную плоскость проекций которая проведена параллельно общей плоскости симметрии На при пересечении очерков поверхностей сферы и конуса определятся общие точки: 1 - самая высокая, 2 - самая низкая точки линии пересечения.

Для построения остальных точек искомой линии пересечения применяют способ вспомогательных секущих плоскостей.

Точки, лежащие на экваторе сферы (точки изменения видимости на определяют с помощью секущей плоскости уровня Она рассекает сферу по экватору, а конус по параллели. На горизонтальной плоскости проекций при пересечении экватора и параллели находят точки 3 и 4.

Точки искомой линии пересечения, лежащие на фронтальном очерке конуса, определяют при помощи фронтальной плоскости уровня Ф (i), проходящей через ось конуса. При пересечении фронтальной проекции очерка конуса с соответствующей параллелью сферы получают точки 5 и 6.

Для определения точек линии пересечения, принадлежащих фронтальному очерку сферы, вводят секущую плоскость которая пересекает конус по гиперболе, а сферу по главному меридиану. Фронтальные проекции главного меридиана и гиперболы, точки которой обозначены звездочками (*), имеют две общие точки 7 и 8.

Промежуточные точки искомой линии пересечения строят при помощи секущей плоскости  которая обе поверхности рассекает по параллелям. На чертеже показано построение двух промежуточных точек 9 и 10.

Построенные точки соединяют с учетом видимости поверхностей. На плоскости проекций  видимость линии пересечения будет меняться на экваторе сферы в точках 3 и 4. На плоскости проекций видимой будет часть линии пересечения 8-2-10-3-7, принадлежащая передней половине сферы. В точках 7 и 8 видимость изменится на противоположную.

Искомая линия пересечения представляет собой пространственную кривую линию, расположенную на заданных поверхностях. Ее проекции на комплексном чертеже - плавные кривые линии, при этом на линия симметрична относительно следа плоскости симметрии двух поверхностей.

Задача 5. Построить линию пересечения конической поверхности и четверти торовой поверхности; проанализировать линию пересечения и ее проекции (рис. 238).

Решение задачи выполняем в следующей последовательности.

Сначала строим точки, расположенные в общей плоскости симметрии способом вращения (аналогичное решение приведено на рис.228, г). В рассматриваемой задаче точка будут высшей, а точка не является низшей точкой, но занимает экстремальное положение.

Затем находим точки изменения видимости на и на На эти точки будут принадлежать экватору тора и, следовательно, будут расположены в плоскости  Вспомогательная плоскость пересекает коническую поверхность по параллели На пересечении линий  и  находятся точки  и горизонтальные проекции которых являются точками изменения видимости на Для определения точек изменения видимости на  проводим следующий анализ.

Предполагаемые точки изменения видимости могут принадлежать фронтальному очерку либо конической поверхности, либо торовой. С помощью плоскости находим точки  и принадлежащие образующей  конуса (аналогичное построение см. на рис. 229, б). С помощью плоскости определим точки 1 и 2, принадлежащие нижней параллели тора. Рассматривая горизонтальные проекции точек и 1, и 2, видим, что точки и 2 расположены ближе к наблюдателю, следовательно, эти точки и будут являться точками изменения видимости на

Промежуточные точки (см. рис. 227) определяем при помощи горизонтальных плоскостей уровня, рассекающих данные поверхности по параллелям. На рис. 238 обозначены проекции промежуточных точек 3 и 4, найденных с помощью плоскости остальные не обозначены.

Все построенные точки соединяем с учетом видимости тех частей поверхностей, которым они принадлежат. Показываем видимость проекций очерков: толстой линией - видимые очерки, тонкой штриховой линией - невидимые очерки, очерки поверхностей, пропадающие друг в друге -тонкой сплошной линией. Построенная линия представляет собой симметричную замкнутую кривую линию четвертого порядка.

Проекции искомой линии являются плоскими кривыми (второго порядка), при этом горизонтальная проекция линии перехода симметрична относительно следа общей плоскости симметрии.

Задача 6. Построить линию пересечения трехгранной призмы и прямого кругового конуса (рис. 239).

Анализ заданных геометрических образов показывает, что грани призмы пересекают коническую поверхность по кривым 2-го порядка.

Вид этих кривых определяют переменой плоскостей проекций, выбирая вспомогательную плоскость проекций так, чтобы грани призмы заняли проецирующее положение. Плоскость проекций введена перпендикулярно существующей плоскости проекций и перпендикулярно граням призмы. На чертеже ось  проведена перпендикулярно к горизонтальным проекциям ребер параллельно следу общей плоскости симметрии. На плоскость проекций каждая грань проецируется в виде следа. Грань пересекает конус по окружности, грань - по эллипсу, грань - по параболе (см. рис. 210). Таким образом, искомая линия пересечения данных поверхностей есть пространственная кривая, состоящая из трех плоских кривых, симметричных относительно

Для построения искомой линии пересечения целесообразно применять способ вспомогательных секущих плоскостей частного положения.

Линия пересечения грани  с конусом (окружность) построена при помощи секущей плоскости Окружность является неполной, в результате чего получаются точки 1, 2 на ребре  и 4, 3 на ребре Точки 5 и 6 на ребре  определяют при помощи секущей плоскости

Для построения точек, лежащих на фронтальном очерке конуса, вводят секущую плоскость  которая занимает фронтальное положение уровня и проходит через ось конуса. Секущая плоскость пересекает конус по очерковым образующим, а призму - по треугольнику. На полученных линиях пересечения имеются две общие точки 8 и 7.

Вершины эллипса  и  на грани  определены на а затем найдены их горизонтальные и фронтальные проекции.

Промежуточные точки искомой линии пересечения строят при помощи вспомогательных горизонтальных плоскостей уровня, рассекающих конус по параллелям, а призму - по образующим. На рис. 239 обозначены проекции промежуточных точек 9, 10, 11, 12, найденных с помощью плоскости остальные не обозначены.

Построенные точки соединяют с учетом видимости тех частей поверхностей, которым они принадлежат. На плоскости проекций буду видны горизонтальные проекции эллипса и параболы, на плоскости проекций  видны ветви параболы 4-12-5 и 3-11-7. Точка 5, лежащая на ребре призмы, и точка 7, принадлежащая фронтальному очерку конуса, изменяют видимость линии пересечения на фронтальной плоскости проекций.

После построения проекций линии пересечения показывают видимость очерков поверхностей.

Задача 7. Построить линию пересечения многогранников: шестигранной горизонтально-проецирующей призмы I и трехгранной наклонной призмы II (рис. 240).

Точки (1, 2, 3, 4, 5, 6), принадлежащие линии пересечения многогранников, получаем непосредственно без вспомогательных построений, как точки, в которых боковые ребра  и призмы II пересекаются с боковыми гранями призмы I. По горизонтальным проекциям точек 1, 2, 3, 4, 5, 6 строим их фронтальные проекции при помощи линий связи.

Далее находим точки пересечения ребер  и призмы I с гранями призмы II, т.к. из шести боковых ребер призмы I только ребра и пересекают грани призмы II  и находятся в пределах горизонтальной проекции призмы II). С этой целью проводим через данные ребра вспомогательную плоскость  Эта плоскость пересечет грань  призмы II по прямой а грань  той же призмы - по прямой  Прямые и должны быть параллельны боковым ребрам призмы II, так как плоскость параллельна этим ребрам.

Точки пересечения ребер и с гранями и определяем на пересечении Фронтальные проекции точек находятся как точки пересечения одноименных проекций ребер и  и вспомогательных прямых и  Горизонтальные проекции искомых точек совпадают с  и  так как призма I является проецирующей.

Точки а также точки и на эпюре соединяем последовательно прямыми с учетом их видимости при проецировании на плоскость Соединив последнюю точку с первой  и с  получим два пространственных пятиугольника, по которым пересекаются призмы I и II.

Точки  будут определять изменение видимости линий пересечения на фронтальной плоскости проекций.

Горизонтальные проекции линий пересечения совпадают с горизонтальными следами тех боковых граней призмы I, которым отрезки ломаной линии соответственно принадлежат.

После построения линии пересечения обводим ребра обоих многогранников, учитывая их видимость относительно друг друга.
