Развертки поверхностей в начертательной геометрии с примерами

Содержание:

Развертки поверхностей:

Развертыванием поверхности называется такое преобразование, в результате которого поверхность всеми точками совмещается с плоскостью. Полученная при этом плоская фигура называется разверткой.

Поверхности делятся на развертываемые и неразвертываемые.

Разветываемые поверхности совмещаются с плоскостью без разрывов и складок. Признаком развертываемости является пересечение соседних образующих или их параллельность. К развертываемым поверхностям относятся многогранные, цилиндрические, конические, торсовые. Развертки многогранников строятся точно, учитываются лишь погрешности инструмента и графических построений. Развертки цилиндрических, конических и торсовых поверхностей получаются приближенно, так как эти поверхности заменяются вписанными в них или описанными около них многогранными поверхностями, которые и развертываются.

Неразвертываемые поверхности с плоскостью не совмещаются, т.е. теоретически они разверток не имеют, так как образующие их скрещиваются. К неразвертываемым относятся поверхности с плоскостью параллелизма (цилиндроид, коноид, косая плоскость), криволинейные (сфера, тор и т.п.) и графические.

В инженерной практике строятся условные развертки неразверты-ваемых поверхностей. Для этого неразвертываемая поверхность делится на части (доли), которые заменяются развертываемыми поверхностями.

Если рассматривать поверхность и ее развертку как множество точек, то между этими множествами устанавливается взаимооднозначное соответствие, т.е. каждой точке на поверхности соответствует единственная точка на развертке и наоборот.

Свойства развертки

1. Прямая на поверхности переходит в прямую на развертке.

2. Параллельные прямые на поверхности будут параллельными прямыми на развертке.

3. На развертке сохраняются:

  • - длина линии, лежащей на поверхности;
  • - величина угла между линиями поверхности;
  • - величина площади фигуры на поверхности.

Развертки прямых круговых цилиндра и конуса

Развертка боковой поверхности прямого кругового цилиндра представляет собой прямоугольник, высота которого равна высоте цилиндра, а длина - длине окружности основания Развертки поверхностей в начертательной геометрии с примерами

Развертка боковой поверхности прямого кругового конуса (рис. 241) представляет собой круговой сектор. Длина дуги Развертки поверхностей в начертательной геометрии с примерами

Развертки поверхностей в начертательной геометрии с примерами

откуда

Развертки поверхностей в начертательной геометрии с примерами

Отложив центральный угол Развертки поверхностей в начертательной геометрии с примерами и проведя дугу из центра Развертки поверхностей в начертательной геометрии с примерами радиусом Развертки поверхностей в начертательной геометрии с примерами строят точную развертку прямого кругового конуса, не считая графических погрешностей.

Развертки поверхностей в начертательной геометрии с примерами

Развертки линейчатых поверхностей

Способ триангуляции

Способ триангуляции (треугольников) универсален, его можно применять для построения разверток любых поверхностей, в том числе и криволинейных (например, подвесные сферические своды). Однако способ триангуляции не всегда является рациональным. Для каждой группы поверхностей рекомендуется соответствующий графический способ построения разверток. Все линейчатые поверхности, включая и неразвертываемые (цилиндроид, коноид, косая плоскость), можно развернуть способом триангуляции.

Сущность способа заключается в следующем:

1. Криволинейная поверхность заменяется вписанной в нее многогранной поверхностью. Так, на рис. 242 в наклонный эллиптический конус (нормальное сечение - эллипс) с круговым основанием вписана двенадцатигранная пирамида. Для этого основание конуса разбивается па 12 равных частей.

Развертки поверхностей в начертательной геометрии с примерами

Исследование точности построения разверток показало, что оптимально деление окружности на 12 частей. При делении на 8 и менее частей длина кривой на развертке получается значительно короче длины окружности основания. При делении более чем на 12 частей, увеличивается величина графических неточностей. Полученные после деления окружности дуги заменяются стягивающими хордами. Затем проводятся образующие Развертки поверхностей в начертательной геометрии с примерами которые являются ребрами вписанной пирамиды.

2. Определяются натуральные величины сторон каждого треугольника Развертки поверхностей в начертательной геометрии с примерами У данной поверхности образующие Развертки поверхностей в начертательной геометрии с примерами являются фронталями, их фронтальные проекции равны натуральной величине Развертки поверхностей в начертательной геометрии с примерами и Развертки поверхностей в начертательной геометрии с примерами Все остальные образующие - прямые общего положения. Их натуральные величины удобно определять вращением вокруг оси Развертки поверхностей в начертательной геометрии с примерами проходящей через вершину конуса Развертки поверхностей в начертательной геометрии с примерами перпендикулярно горизонтальной плоскости проекции. Натуральные величины образующих равны соответственно отрезкам Развертки поверхностей в начертательной геометрии с примерами и т.д.

Третьей стороной у каждого треугольника являются хорды, которые на горизонтальную плоскость проекций проецируются без искажения. Натуральные величины хорд Развертки поверхностей в начертательной геометрии с примерами

3. Развертка выполняется последовательным построением всех треугольников. Каждый треугольник строят по трем сторонам, натуральные величины которых известны. Если отсек поверхности симметричен, то развертку следует выполнять также симметричной и построение начинать с оси симметрии. Допускается строить половину развертки, которая с одной стороны должна быть ограничена осевой линией. Рекомендуется поверхность разрезать по самой короткой образующей, чтобы длина соединительных "швов" была наименьшей.

Осевая линия располагается на чертеже вертикально или горизонтально. На ней откладывается отрезок Развертки поверхностей в начертательной геометрии с примерами Из точки 1 проводится дуга радиусом Развертки поверхностей в начертательной геометрии с примерами а из точки Развертки поверхностей в начертательной геометрии с примерами - вторая дуга радиусом Развертки поверхностей в начертательной геометрии с примерами до пересечения с первой в точке 2: соединив тонкими линиями точки 1 и 2, Развертки поверхностей в начертательной геометрии с примерами и 2, получаем Развертки поверхностей в начертательной геометрии с примерами Аналогично пристраивается Развертки поверхностей в начертательной геометрии с примерами и т.д. Точки 1, 2, 3 соединяются плавной кривой. Контур развертки обводится основной линией до оси симметрии (см. рис. 242).

На развертках часто приходится строить линии, расположенные на поверхностях. К ним относятся линии пересечения двух поверхностей и сечения поверхности плоскостью.

Для построения на развертке точки выполняют следующее:

  1. через данную точку проводят линию, лежащую на поверхности и удобную для построения (чаще всего это прямая или окружность). На рис. 242 точка Развертки поверхностей в начертательной геометрии с примерами принадлежит образующей Развертки поверхностей в начертательной геометрии с примерами
  2. определяют натуральную величину этой линии и на нее переносят рассматриваемую точку. На рис. 242 Развертки поверхностей в начертательной геометрии с примерами - натуральная величина образующей и точка Развертки поверхностей в начертательной геометрии с примерами
  3. на развертке строят соответствующую линию. Образующая Развертки поверхностей в начертательной геометрии с примерами располагается между образующими Развертки поверхностей в начертательной геометрии с примерами и Развертки поверхностей в начертательной геометрии с примерами Отрезок Развертки поверхностей в начертательной геометрии с примерами равен хорде, а расстояние Развертки поверхностей в начертательной геометрии с примерами берется равным натуральной величине - Развертки поверхностей в начертательной геометрии с примерами

Способ нормального сечения

Способ применяется для построения разверток призматических и цилиндрических поверхностей.

Развертки поверхностей в начертательной геометрии с примерами

При построении развертки призматической поверхности необходимо все ее грани последовательно совместить с плоскостью. В общем случае (наклонная призма с непараллельными основаниями) боковые грани призмы - трапеции. Чтобы построить натуральные величины этих граней, необходимо определить натуральные величины ребер призмы, которые являются основаниями трапеций - отрезки Развертки поверхностей в начертательной геометрии с примерами и Развертки поверхностей в начертательной геометрии с примерами (рис. 243). Кроме того, нужно знать или расстояние между ребрами Развертки поверхностей в начертательной геометрии с примерами - высоты трапеций, или натуральные величины сторон основания призмы Развертки поверхностей в начертательной геометрии с примерами и Развертки поверхностей в начертательной геометрии с примерами - боковые стороны трапеций.

В зависимости от того, высота или боковые стороны применяются при построении разверток, различают два способа: нормального сечения и раскатки. В первом способе расстояние между образующими определяется при помощи нормального сечения. В способе раскатки используются натуральные величины сторон основания призмы.

Развертка призматической поверхности строится точно, не считая графических погрешностей. При построении развертки цилиндрической поверхности необходимо сначала вписать в нее призматическую поверхность, которую затем развернуть. Следовательно, развертка цилиндрической поверхности является приближенной.

На рис. 244 показано построение развертки наклонной призмы способом нормального сечения. При помощи нормального сечения, перпендикулярного к образующим, определяют расстояния между ними. Способ целесообразно применять в тех случаях, когда основания призмы или цилиндра заданы в общем положении.

Последовательность построений:

1) определяются натуральные величины образующих, если они заданы в общем положении (см. рис. 244). Натуральные величины ребер определяются проецированием на дополнительную плоскость проекций Развертки поверхностей в начертательной геометрии с примерами параллельную ребрам: Развертки поверхностей в начертательной геометрии с примерами Тогда Развертки поверхностей в начертательной геометрии с примерами -натуральные величины ребер;

Развертки поверхностей в начертательной геометрии с примерами

2) строится нормальное сечение перпендикулярно ребрам призмы. Так как ребра параллельны плоскости Развертки поверхностей в начертательной геометрии с примерами то сечение Развертки поверхностей в начертательной геометрии с примерами вырождается в прямую линию Развертки поверхностей в начертательной геометрии с примерами - прямая) и является проецирующим относительно Развертки поверхностей в начертательной геометрии с примерами Относительно плоскостей Развертки поверхностей в начертательной геометрии с примерами и Развертки поверхностей в начертательной геометрии с примерами это сечение занимает общее положение;

3) определяется натуральная величина нормального сечения любым способом. В данном примере она определена проецированием на плоскость Развертки поверхностей в начертательной геометрии с примерами Проекция Развертки поверхностей в начертательной геометрии с примерами - натуральная величина;

4) строится развертка следующим образом:

а) периметр нормального сечения "развертывается" в прямую линию, на которой Развертки поверхностей в начертательной геометрии с примерами то есть эти отрезки равны расстояниям между образующими (ребрами):

б) через точки 1, 2, 3 проводятся образующие, перпендикулярные развертке нормального сечения;

в) на этих линиях откладываются натуральные величины образующих: Развертки поверхностей в начертательной геометрии с примерами и т.д.;

г) полученные точки соединяются ломаной линией.

На рис. 244 показано построение на развертке точки Развертки поверхностей в начертательной геометрии с примерами принадлежащей поверхности призмы. Точка Развертки поверхностей в начертательной геометрии с примерами принадлежит образующей, параллельной ребрам.

Развертки криволинейных поверхностей вращения

Криволинейные поверхности вращения (сфера, тор и др.) относятся к неразвертываемым, их нельзя совместить с плоскостью без разрывов и складок, поэтому при выполнении их из листового материала строятся условные развертки.

Последовательность построений:

  1. поверхность разрезается по меридианам или параллелям на ряд частей;
  2. каждая такая часть заменяется вписанной или описанной развертываемой поверхностью (цилиндрической или конической);
  3. строятся развертки отдельных частей, из которых затем собирается заданная поверхность.

При разрезании по меридианам каждая доля заменяется описанной цилиндрической поверхностью. Такой прием называется способом вспомогательных цилиндров.

При разрезании по параллелям поверхность разбивается на ряд поясов, которые заменяются вписанными коническими поверхностями. Этот прием называется способом вспомогательных конусов.

Способ вспомогательных цилиндров

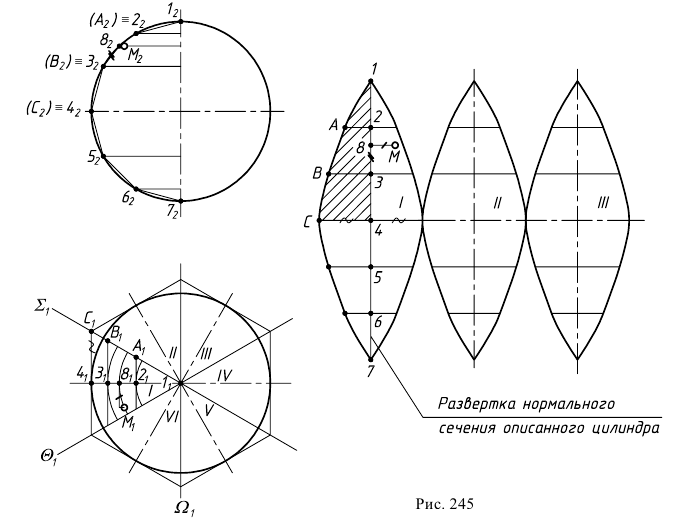

Построение развертки сферы способом вспомогательных цилиндров показано на рис. 245:

  1. поверхность сферы меридиональными плоскостями Развертки поверхностей в начертательной геометрии с примерами и Развертки поверхностей в начертательной геометрии с примерами разрезают на равные части (доли). Рекомендуется разбивать ее не менее чем на 12 частей. В примере принято 6 долей для того, чтобы отрезки были крупнее и чертеж более четким;
  2. каждую такую долю заменяют описанной цилиндрической поверхностью, касающейся ее по линии симметрии доли.

Цилиндрическая поверхность касается доли I по главному меридиану. Разделив его на 6 равных частей, через точки 2, 3, 4, 5, 6 проводят параллели - окружности. Затем строят образующие цилиндра, касающиеся параллелей в точках 2, 3, 6. Образующие Развертки поверхностей в начертательной геометрии с примерами являются фронтально-проецирующими. Таким образом, цилиндрическая поверхность, касательная к доле I, является фронтально-проецирующей и фронтальная проекция ее совпадает с главным меридианом Развертки поверхностей в начертательной геометрии с примерами

3) строят развертку каждого описанного цилиндра способом нормального сечения:

Развертки поверхностей в начертательной геометрии с примерами

а) нормальным сечением доли 1 является главный меридиан, который развертывается в отрезок Развертки поверхностей в начертательной геометрии с примерами вертикальной прямой. На ней откладывают отрезки, равные фронтальным проекциям хорд: Развертки поверхностей в начертательной геометрии с примерами Развертки поверхностей в начертательной геометрии с примерами и т.д.;

б) через полученные точки 2, 3, 4, 5, 6 проводят образующие цилиндра перпендикулярно ''развертке'' нормального сечения. Размеры образующих берут с горизонтальной проекции Развертки поверхностей в начертательной геометрии с примерами Через полученные точки Развертки поверхностей в начертательной геометрии с примерами и Развертки поверхностей в начертательной геометрии с примерами проводят плавную кривую. Развертка каждой доли имеет вертикальную и горизонтальную оси симметрии, поэтому, построив 1/4 часть развертки, аналогично строят остальные 3/4. Полная развертка сферы будет состоять из шести (двенадцати) таких долей. На практике подобные развертки удобно делать по шаблону. На рис. 245 такой шаблон заштрихован.

Местоположение точки Развертки поверхностей в начертательной геометрии с примерами на развертке, как и любой точки на плоскости, определяется двумя координатами - вертикальной и горизонтальной. Вертикальная координата - расстояние от точки соседней параллели, горизонтальная - от оси симметрии. Вертикальная координата Развертки поверхностей в начертательной геометрии с примерами берется с фронтальной проекции, горизонтальная Развертки поверхностей в начертательной геометрии с примерами - c горизонтальной плоскости проекций.

Способ вспомогательных конусов

Построение развертки сферы этим способом показано на рис. 246:

1) поверхность сферы разрезается по параллелям горизонтальными плоскостями на ряд поясов и два сегмента;

2) в полученные шаровые пояса и сегменты вписываются поверхности вращения, оси которых совпадают с осью Развертки поверхностей в начертательной геометрии с примерами сферы, а основания - с соответствующими параллелями.

В шаровой сегмент IV вписывается полный конус вращения, вершина которого совпадает с точкой Развертки поверхностей в начертательной геометрии с примерами пересечения оси вращения Развертки поверхностей в начертательной геометрии с примерами с главным меридианом сферы.

В шаровые пояса III и II вписываются усеченные конусы вращения. Образующие конусов совпадают с хордами Развертки поверхностей в начертательной геометрии с примерами и Развертки поверхностей в начертательной геометрии с примерами Вершины конусов Развертки поверхностей в начертательной геометрии с примерами и Развертки поверхностей в начертательной геометрии с примерамиполучаются на пересечении этих образующих с осью вращения.

В экваториальный пояс I вписывается цилиндр вращения;

3)    строятся развертки вписанных поверхностей.

Разверткой конуса является сектор, радиус которого равен образующей конуса. Для пояса II - образующая Развертки поверхностей в начертательной геометрии с примерами для III - Развертки поверхностей в начертательной геометрии с примерами для IV - Развертки поверхностей в начертательной геометрии с примерами Центры секторов рекомендуется размещать на одной линии, принимаемой за ось симметрии разверток. Длины дуг секторов равны длинам параллелей окружностей соответствующих поясов. Их размеры берутся с горизонтальной плоскости проекций, для этого окружности делятся на 12 частей. Так, длина дуги Развертки поверхностей в начертательной геометрии с примерами на развертке равна длине горизонтальной проекции параллели Развертки поверхностей в начертательной геометрии с примерами

Построенные части I и II соединяются между собой по линиям Развертки поверхностей в начертательной геометрии с примерами II и III - по линиям Развертки поверхностей в начертательной геометрии с примерами III и IV - по линиям Развертки поверхностей в начертательной геометрии с примерами

Развертки поверхностей в начертательной геометрии с примерами

Примеры построения разверток некоторых поверхностей

Задача 1 (рис. 247). Дано: поверхность цилиндроида, плоскостью параллелизма которой является плоскость проекций Развертки поверхностей в начертательной геометрии с примерами

Требуется: построить развертку способом триангуляции.

Решение:

1. В заданную поверхность вписывается многогранная поверхность. Окружность нижнего основания разбивается на 12 равных частей. Окружность верхнего основания лежит в профильной плоскости уровня, поэтому дополнительно строится полуокружность, соответствующая его профильной проекции. Полуокружность разбивается на 6 равных частей. Полученные дуги заменяются стягивающими хордами, точки деления переносят на фронтальную и горизонтальную проекции верхнего основания. Затем проводятся образующие Развертки поверхностей в начертательной геометрии с примерами и диагонали Развертки поверхностей в начертательной геометрии с примерами

В результате получается многогранная поверхность, ограниченная треугольниками Развертки поверхностей в начертательной геометрии с примерами

2. Определяются натуральные величины диагоналей (способом плоскопараллельного перемещения). У образующих натуральными величинами являются их фронтальные проекции, т.к. все они параллельны Развертки поверхностей в начертательной геометрии с примерами - плоскости параллелизма данного цилиндроида.

3. Строится развертка. Заданная поверхность имеет плоскость симметрии, поэтому развертка будет симметричной и достаточно построить ее половину.

Поверхность разрезается по наименьшей образующей Развертки поверхностей в начертательной геометрии с примерами тогда образующая Развертки поверхностей в начертательной геометрии с примерамисовпадает с осью симметрии развертки, которая на чертеже занимает вертикальное положение. К ней пристраивается треугольник Развертки поверхностей в начертательной геометрии с примерами со сторонами: Развертки поверхностей в начертательной геометрии с примерами - фронтальная проекция образующей, Развертки поверхностей в начертательной геометрии с примерами - натуральная величина диагонали, Развертки поверхностей в начертательной геометрии с примерами — профильная проекция хорды, стягивающей 1/12 часть окружности верхнего основания.

На стороне Развертки поверхностей в начертательной геометрии с примерами строится второй треугольник Развертки поверхностей в начертательной геометрии с примерами у которого Развертки поверхностей в начертательной геометрии с примерами - натуральная величина образующей, Развертки поверхностей в начертательной геометрии с примерами - горизонтальная проекция хорды, стягивающей 1/12 часть нижнего основания.

Аналогично продолжается построение следующих треугольников. Полученные точки нижнего основания (1, 2, 3,..., 7) и верхнего основания Развертки поверхностей в начертательной геометрии с примерами соединяются по лекалу плавной линией.

Развертки поверхностей в начертательной геометрии с примерами

Задача 2 (рис. 248). Дано: отвод под углом 90° (1/4 часть тора).

Требуется: построить развертку поверхности тора способом описанных цилиндров.

Решение:

1. Поверхность тора проецирующими меридиональными плоскостями Развертки поверхностей в начертательной геометрии с примерами делится на четыре части. Деление надо произвести так, чтобы у крайних звеньев с торца получались окружности, к которым присоединяются трубопроводы круглого сечения. С этой целью торцевые звенья делаются равными половине средних. Торцевые звенья равняются 1/6 части отвода и их центральный угол равен 15°, а средние равны 2/6 частям каждый, центральный угол которых 30°.

2. Все звенья кругового кольца заменяются описанными цилиндрами. Нормальным сечением этих цилиндров является окружность /, образующая тор. Эта окружность делится на 8 (или 12) частей. Через точки деления 2, 3...8 проводятся параллели (на фронтальной проекции это четверти окружностей радиусами Развертки поверхностей в начертательной геометрии с примерами Затем строятся образующие цилиндров, касательные к параллелям. У крайних звеньев точки касания расположены на торцевых окружностях, а у средних - на линии симметрии.

3. Строятся развертки описанных цилиндров способом нормального сечения. Нормальное сечение каждой части (сечение, перпендикулярное образующим цилиндров) есть окружность Развертки поверхностей в начертательной геометрии с примерами заданного диаметра Развертки поверхностей в начертательной геометрии с примерами которая разворачивается в прямую линию. На рис. 248 ''развертка'' нормального сечения изображается отрезком 1, 2, 3, 8, 1 горизонтальной прямой. Перпендикулярно к этой линии через точки 1, 2, 3 и т.д. проводятся образующие цилиндров, размеры которых берут с фронтальной проекции. Для торцевых звеньев образующие Развертки поверхностей в начертательной геометрии с примерами Полученные точки Развертки поверхностей в начертательной геометрии с примерами и Развертки поверхностей в начертательной геометрии с примерами соединяют плавной кривой линией. Развертка звена симметрична относительно образующей Развертки поверхностей в начертательной геометрии с примерами На практике обычно строится шаблон половины развертки торцевого звена (на рис. 248 заштрихованная часть). Повернув его вокруг образующей Развертки поверхностей в начертательной геометрии с примерами очерчивается вторая половина развертки. На развертке среднего звена укладываются 4 таких шаблона.

Весь тор можно раскроить из единого листа без обрезков. Для этого развертки звеньев надо разместить на листе так, как показано на рис. 248. Из чертежа видно, что звенья разрезаются попеременно, то по образующей Развертки поверхностей в начертательной геометрии с примерами то по образующей Развертки поверхностей в начертательной геометрии с примерами Таким образом, при сборке тора швы на звеньях получаются прерывистыми.

В практике при раскрое даются припуски на швы в соответствии с типом соединения.

Развертки поверхностей в начертательной геометрии с примерами

Развертка поверхностей

Разверткой поверхности называется плоская фигура, полученная путем совмещения элементов поверхности с плоскостью.

Если для поверхности можно построить её развертку точно без складок и разрывов, то поверхность называется развертываемой, в противном случае - неразвертываемой.

К развертываемым поверхностям относятся все гранные, а из линейчатых только -цилиндрические, конические и поверхности е ребром возврата.

Построение разверток развертываемых поверхностей

Существуют следующие способы построения разверток развертываемых поверхностей:

  1. Способ триангуляции (треугольников);
  2. Способ раскатки;
  3. Способ нормального сечения.

Способ триангуляции (треугольников) применяется для построения разверток пирамидальных и конических поверхностей. Они выполняются по одному принципу. Каждая грань пирамиды представляет треугольник и для построения развертки необходимо определить натуральные величины всех сторон треугольника. По найденным натуральным величинам сторон вычерчиваются последовательно треугольные грани. Коническая поверхность, заменяется вписанной в нее, пирамидальной и решение задачи ведется аналогично пирамиде.

Рассмотрим пример, построения развертки, конической поверхности (рисунок 10.1)

Для построения развертки в конус вписываем двенадцатигранную пирамиду. Т.к. по условию конус расположен симметрично относительно оси, построим половину развертки.

Образующие конуса имеют разную длину, поэтому натуральную величину определяем вращением до положения параллельного фронтальной плоскости проекций. Только образующие Развертки поверхностей в начертательной геометрии с примерами проецируются в натуральную величину. По полученным натуральным величинам образующих и размерам хорд окружности основания, между образующими, строим половину развертки, состоящую из шести треугольников вписанной в конус пирамиды. Точки основания соединяем плавной кривой линией.

Развертки поверхностей в начертательной геометрии с примерамиРазвертки поверхностей в начертательной геометрии с примерами

Способ раскатки применяется для построения разверток призматической и цилиндрической поверхности. И если поверхность цилиндрическая, то в нее вписывается призматическая поверхность. Поэтому принцип построения этих разверток одинаков.

Рассмотрим пример построения развертки наклонной треугольной призмы

Развертку можно выполнять только в том случае, если боковые ребра призмы параллельны плоскости проекций, как на рисунке 10.2. В противном случае, сначала выполняется преобразование (методом замены строится новая проекция на плоскость параллельную ребрам). При выполнении развертки методом раскатки точки Развертки поверхностей в начертательной геометрии с примерамиперемещаются по перпендикулярам к боковым ребрам призмы. А натуральные величины отрезков Развертки поверхностей в начертательной геометрии с примерами берутся из горизонтальной проекции, т.к. основание призмы параллельно плоскости Развертки поверхностей в начертательной геометрии с примерами Боковые ребра остаются на развертке параллельными, т.к. каждая грань призмы является параллелограммом.

Развертки поверхностей в начертательной геометрии с примерами

Способ нормального сечения используется также для построения разверток призматической и цилиндрической поверхностей.

Развертки поверхностей в начертательной геометрии с примерами

Рассмотрим построение развертки призмы изображенной на рисунке 10.3а. Для этого построим нормальное сечение - сечение перпендикулярное боковым ребрам призмы Развертки поверхностей в начертательной геометрии с примерами Определим натуральную величину этого сечения, расположив его параллельно плоскости проекций Развертки поверхностей в начертательной геометрии с примерами Для построения развертки боковой поверхности призмы, строим периметр треугольника нормального сечения (рисунок 10.36). Через точки сечения 1,2,3,1 проводим боковые ребра перпендикулярно сечению и откладываем на них натуральную величину, которая берется из фронтальной проекции рисунка 10.3а.

Развертки поверхностей в начертательной геометрии с примерами

Соединив построенные точки, получим развертку боковой поверхности данной призмы (рисунок 10.36).

Построение приближенной развертки неразвёртываемых поверхностей

Когда надо развернуть неразвертывающуюся поверхность ее заменяют развертывающейся (цилиндрической, конической, одной или несколькими), имеющей общие линии е данной.

Такая замена называется аппроксимацией, а полученная развертка - условной или приближенной.

Развертки поверхностей в начертательной геометрии с примерами

Рассмотрим построение такой развертки на примере полусферы (рисунок 10.4).

Развертки поверхностей в начертательной геометрии с примерами

Полусферическую поверхность разделим меридиональными плоскостями на дольки (на 12 частей). По высоте сферу делим на несколько частей параллелями. Возьмем одну дольку, ось которой параллельна фронтальной проекции и развернем ее в плоскую фигуру, ось которой будет равна Развертки поверхностей в начертательной геометрии с примерами длины окружности (рисунок 10.5).

Через точки 1,2,3,4 проводим перпендикуляры к оси дольки и на них откладываем от оси в обе стороны половину ширины каждой дольки измеренную на горизонтальной проекции. Полная развертка составит двенадцать таких долек.

Развертки поверхностей в начертательной геометрии с примерами

Если развертывающаяся долька начинается с экватора, то на развертке линия экватора изобразится прямой (рисунок 10.5). Если же долька начинается какой-то параллелью, то на развертке эта параллель изобразится окружностью. Например, параллель, проходящая через точку 3. Для нахождения радиуса этой окружности на фронтальной проекции необходимо провести касательную прямую в точке 5, к окружности до пересечения с осью сферы Развертки поверхностей в начертательной геометрии с примерами. И при построении дольки через точку 3 проводим дугу радиуса Развертки поверхностей в начертательной геометрии с примерами (рисунок 10.6).

Решение задач

Задача 1. Построить развертку усеченного прямого кругового цилиндра (рисунок Развертки поверхностей в начертательной геометрии с примерами

Развертка боковой поверхности цилиндра строится фактически методом нормального сечения, т.к. основание цилиндра перпендикулярно оси. Окружность основания развертывается в прямую линию равную длине окружности Развертки поверхностей в начертательной геометрии с примерами Можно ее построить, отложив размер хорд, соединяющих точки основания. Конечно, длина будет тем точнее, чем на большее число частей разбита окружность. Кривая сечения на развертке изобразится синусоидой (рисунок 10.7,б) Для построения полной развертки необходимо к развертке боковой поверхности добавить основание и натуральную величину сечения.

Задача 2. Построить развертку усеченного прямого кругового конуса (рисунок

10.8а).

Так как в прямом круговом конусе все образующие одинаковой длины, развертка представляет собой сектор окружности с радиусом равным длине образующей конуса Развертки поверхностей в начертательной геометрии с примерами а длина дуги равная длине окружности основания конуса (рисунок 10.86). Поэтому, разделив окружность основания на 12 частей и затем, отложив на дуге сектора таких же 12 частей, получим развертку.

Развертки поверхностей в начертательной геометрии с примерами

Угол а также можно определить по формуле:

Развертки поверхностей в начертательной геометрии с примерами где d - диаметр основания.

Что такое развертка поверхности

Разверткой называется плоская фигура, полученная при совмещении поверхности геометрического тела с одной плоскостью (без наложения граней или иных элементов поверхности друг на друга).

Приступая к изучению развертки поверхности, последнюю целесообразно рассматривать как гибкую, нерастяжимую пленку. Некоторые из представленных таким образом поверхностей можно путем изгибания совместить с плоскостью.

Если отсек поверхности может быть совмещен с плоскостью без разрывов и склеивания, то такую поверхность называют развертывающейся, а полученную плоскую фигуру – ее разверткой.

Свойства развёртки

Длины двух соответствующих линий поверхности и ее развертки равны между собой;

Угол между линиями на поверхности равен углу между соответствующими им линиями на развертке;

Прямой на поверхности соответствует также прямая на развертке;

Параллельным прямым на поверхности соответствуют также параллельные прямые на развертке;

Если линии, принадлежащей поверхности и соединяющей две точки поверхности, соответствует прямая на развертке, то эта линия является геодезической.

Способы построения развёртки

Существует три способа построения развертки многогранных поверхностей:

  1. Способ треугольника
  2. Способ нормального сечения
  3. Способ раскатки

К развертывающим поверхностям относятся все поверхности гранные, то есть поверхности, состоящие из отсеков плоскостей. Из кривых поверхностей к ним относятся только те линейчатые поверхности. У которых касательная плоскость касается поверхности о всех точках ее прямолинейной образующей. Этому условию удовлетворяют три типа линейчатых поверхностей: цилиндрическая, коническая, торсовая [1].

Все остальные поверхности относятся к неразвёртывающимся или косым.

Развертки могут быть точными. Это развертки прямого кругового цилиндра и конуса. Если пренебречь графическими ошибками, то к точным развёрткам можно отнести развертки многогранников.

Развертки всех других поверхностей как развертывающихся, так и неразвёртывающихся, которые, как правило, строятся графически, являются приближенными.

Любая конструкция рассматривается как комбинация простейших геометрических поверхностей.

Рассмотрим наиболее простую гранную поверхность.

Развертки гранных поверхностей

Разверткой многогранной поверхности называется плоская фигура, получаемая последовательным совмещением всех граней поверхности с плоскостью.

Так как все грани многогранной поверхности изображаются на развертке в натуральную величину, построение ее сводится к определению величины истинных размеров и формы отдельных граней поверхности – плоских многоугольников и вычерчиванию их в том порядке, в каком они следуют друг за другом на самой поверхности.

Рассмотрим на примере решение задачи

Развертка поверхности прямой призмы

Представим, что поверхности призмы разрезана по ребру АА1.

Развернем ее боковую поверхность и совместим се грани с плоскостью чертежа (рис.10.1) [1].

Так как призма прямая, то ее основание развернется в прямую линию. Поэтому на свободном поле чертежа проведем прямую линию, на которой произвольно выберем точку А. От этой точки развернем основание призмы. Поскольку основание данной призмы проецируется на горизонтальную плоскость проекций в натуральную величину, на прямой от точки А последовательно отложим отрезки, равные соответствующим сторонам основания.

Развертки поверхностей в начертательной геометрии с примерами

Рисунок 10.1- Развертка поверхности прямой призмы

Учитывая, что призма прямая и ее ребра проецируются на фронтальную плоскость проекций в натуральную величину, к прямой – развёртке основания в точках Развертки поверхностей в начертательной геометрии с примерами – проведем перпендикуляры, на которых отложим величину ребра. Соединив точки Развертки поверхностей в начертательной геометрии с примерами , получим развертку боковой поверхности призмы.

Полная развертка призмы состоит из развертки ее боковой поверхности и двух оснований – верхнего и нижнего.

Так как призма прямая, и ее основание проецируется на горизонтальную плоскость проекций в натуральную величину, к боковой развертке в любом месте пристраиваем два четырехугольника Развертки поверхностей в начертательной геометрии с примерами, перенося их адекватно с горизонтальной проекции призмы.

Развертка поверхности наклонной призмы

Построение развёртки может быть выполнено способом нормального (перпендикулярного) сечения. Способом раскатки и способом треугольников (триангуляция). Рассмотрим каждый способ в раздельности [1].

Построение развертки способом нормального сечения (рис.10.2).

Развертки поверхностей в начертательной геометрии с примерами

Рисунок 10.2 - Построение развертки призмы способом нормального сечения

Если разрезать боковую поверхность наклонной призмы по любому ребру и совместить с плоскостью чертежа, то очевидно, что основание такой призмы развернется не в прямую, а в ломаную линию.

Если же призму пересечь плоскостью, перпендикулярной рёбрам, то полученное при этом сечение при развертывании даст прямую линию. Поэтому для решения задачи необходимо:

  1. Пересечь призму плоскостью, перпендикулярной ее ребрам;
  2. Найти проекции сечения вспомогательной плоскости с призмой;
  3. Определить истинную величину нормального сечения;
  4. Развернуть полученный четырехугольник сечения прямую линию;
  5. Отложить вверх и вниз от этой линии истинные величины отрезков ребер относительно сечения призмы.

Проведем плоскость Р, перпендикулярную ребрам призмы (рис.10.2 а).

Эта плоскость Р – фронтально проецирующая и следы ее будут перпенди-кулярны соответствующим проекциям ребер.

Найдем проекции сечения призмы плоскостью Р. Фронтальные проекции Развертки поверхностей в начертательной геометрии с примерами точек пересечения ребер с плоскостью лежат на ее фронтальном следе Развертки поверхностей в начертательной геометрии с примерами, горизонтальные проекции Развертки поверхностей в начертательной геометрии с примерами определяются по линиям связи. Соединив проекции точек прямыми, получим проекции сечения.

Истинную величину фигуры (четырёхугольника) сечения определяем любым способом, например. Способом замены плоскостей проекций.

На свободном поле чертежа (рис.10.2 б) проведём горизонтальную прямую, на которой последовательно отложим от точки Развертки поверхностей в начертательной геометрии с примерами истинные величины сторон четырехугольного сечения. Через точки Развертки поверхностей в начертательной геометрии с примерами проведем перпендикуляры к прямой, на которых откладываем истинные величины отрезков боковых ребер вверх и вниз от прямой Развертки поверхностей в начертательной геометрии с примерами, перенося соответствующие отрезки с фронтальной проекции призмы (так как ребра призмы параллельны плоскости проекций V). Соединив концы сложенных отрезков, получим развертку боковой поверхности призмы.

Развертка призмы способом раскатки

Так как основание призмы на горизонтальной плоскости проекций изображается в натуральную величину, ее развертку можно построить более удобным способом, чем способ нормального сечения.

Построения развертки призмы способом раскатки показано на рис 10.3.

Поскольку ребра призмы параллельны фронтальной плоскости проек-ций, то каждую грань можно повернуть вокруг бокового ребра (как вокруг фронтали) до положения, при котором грань будет параллельна плоскости V и спроецируется на эту плоскость без искажения. Разворачивая таким образом одну грань за другой по порядку, получим развертку боковой поверхности.

Практически такое построение выполняется следующим образом [1] .

Так как при повороте грани Развертки поверхностей в начертательной геометрии с примерами вокруг ребра Развертки поверхностей в начертательной геометрии с примерами точка В будет перемещаться по окружности, фронтальная проекция которой изображается прямой, перпендикулярной Развертки поверхностей в начертательной геометрии с примерами, через точку Развертки поверхностей в начертательной геометрии с примерами проведем прямую, перпен-дикулярную Развертки поверхностей в начертательной геометрии с примерами Радиусом Развертки поверхностей в начертательной геометрии с примерами равным истинной величине стороны основания призмы Развертки поверхностей в начертательной геометрии с примерами из точки Развертки поверхностей в начертательной геометрии с примерами делаем засечку на перпендикуляре.

Таким образом, находим точку Развертки поверхностей в начертательной геометрии с примерами развертки. Через точку Развертки поверхностей в начертательной геометрии с примерами проведем прямую, параллельную Развертки поверхностей в начертательной геометрии с примерами на которой откладываем истинную величину ребра призмы, т.е. величину его фронтальной проекции, получим точку Развертки поверхностей в начертательной геометрии с примерами

Развертки поверхностей в начертательной геометрии с примерами

Рисунок 10.3 - Построение развертки призмы способом раскатки

Из точки Развертки поверхностей в начертательной геометрии с примерами проведем перпендикуляр к Развертки поверхностей в начертательной геометрии с примерами Сделав в нем засечку радиусом Развертки поверхностей в начертательной геометрии с примерами из точки Развертки поверхностей в начертательной геометрии с примерами найдем точку Развертки поверхностей в начертательной геометрии с примерами развертки. Через Развертки поверхностей в начертательной геометрии с примерами проведем прямую, параллельную Развертки поверхностей в начертательной геометрии с примерами и отложим на ней величину ребра призмы. Получим точку Развертки поверхностей в начертательной геометрии с примерами Аналогичным способом определяются точки Развертки поверхностей в начертательной геометрии с примерамиРазвертки поверхностей в начертательной геометрии с примерами Соединив их прямыми, соответствующими сторонам оснований, получим развертку боковой поверхности призмы.

Следует отметить, что если ребра призмы не параллельны плоскости проекций, а развертку необходимо выполнить раскаткой, то предварительно меняют плоскости проекций новой системой, в которой ребра окажутся параллельными одной из плоскостей проекций.

Построение развертки пирамиды (способ треугольника)

Так как боковые грани наклонной призмы являются парраллелограммами, для построение их истиной величины недостаточно иметь только истинные значения ребер и сторон основания призмы. Для этого необходима еще одна величина – диагонали, что и положено в основу построения развертки боковой поверхности призмы способом треугольника [1].

При построении развертки следует:

  1. Разбить каждую из граней призмы диагоналями на треугольники;
  2. Определить длину неизвестных сторон треугольника (например, методом плоскопараллельного перемещения);
  3. Построить треугольники в плоскости чертежа в той последователь-ности, в которой они расположены в многограннике.

Задача. Построить развертку поверхности пирамиды SABC (рис.10.4).

Развернутая поверхность пирамиды состоит из треугольника – ее боковых граней, расположенных в определенной последовательности, и основания.

Для построения боковых граней – треугольника развертки, необходимо определить истинные длины боковых ребер с учетом того, что основание пирамиды на горизонтальной проекции изображается в натуральную величину. Используем наиболее простой способ – способ вращения. Выберем ось вращения I, перпендикулярную плоскости H и проходящую через вершину пирамиды S. Поворачивая вокруг оси горизонтальные проекции ребер до положения, параллельного оси X, получим на фронтальной проекции отрезки Развертки поверхностей в начертательной геометрии с примерами представляющие собой истинные длины ребер пирамиды.

Каждая боковая грань строится как треугольник по трем известным сторонам, и развертка получается в виде примыкающих друг к другу в соответствующем порядке треугольников с общей вершиной S.

Развертки поверхностей в начертательной геометрии с примерами

Рисунок 10.4 - Построение развертки пирамиды

Развертывание поверхностей вращения

Как было упомянуто ранее, развертки кривых поверхностей, как правило, строятся приближенные. Даже для таких развертывающихся поверхностей как цилиндрическая и коническая, которые имеют теоретические точные развертки, на практике строят их приближенными, заменяя (аппроксимируя) эти поверхности гранными, вписывая или описывая их вокруг заданной поверхности.

Надо иметь в виду, что если развертываемый элемент имеет плоскость симметрии, то линию разреза поверхности лучше выбирать так, чтобы развертка получалась в виде симметричной фигуры. При этом предпочтительнее выбирать наиболее короткую линию разреза.

Развёртка цилиндрической поверхности

Развертка цилиндрической поверхности выполняется аналогично развертке призмы. Предварительно в заданный цилиндр вписывают n-угольную призму. Чем больше углов в призме, тем точнее развертка ( при n → ∞ призма преобразуется в цилиндр).

На рис. 10.6. приведено построение полной развёртки усечённого цилиндра (см. условия задания рис. 8.2) стр. 61.

Для построения развертки боковой поверхности на горизонтальной прямой откладывают длину окружности основания πd и делят ее на 12 равных частей (с определенной степенью точности вместо 1/12 длины окружности можно откладывать длину соответствующей хорды) [5]. Из точек деления проводят перпендикуляры к отрезку πd и на них откладывают длины образующих от основания до секущих плоскостей α , β, χ. Для построения точек А, В, С, D на развертке использовано расположение этих точек на горизонтальной проекции цилиндра (от точек деления откладывают длины дуг и 12В) Точки 1, А, С и 1, В, D соединены прямыми линиями.

Точки С, 3...11, D соединяют плавной линией.

Развертки поверхностей в начертательной геометрии с примерами

Рисунок 10.6 - Полная развёртка поверхности усечённого цилиндра.

К прямой линии πd (развертка нижнего основания цилиндра) присоединяют окружность основания, а к верхней части боковой развертки натуральные фигуры сечения плоскостями (часть эллипса, прямоугольник, сегмент окружности).

Развертка поверхности конуса

Развертка боковой поверхности прямого кругового конуса с радиусом снованием r представляет собой круговой сектор, радиус которого равен длине образующей конуса L, а центральный угол φ=Пr/L.

Чтобы избежать вычислений, связанных с определением длины дуги сектора или угла, вначале в основанием конуса вписывают правильный 12-угольник. Затем на свободном поле чертежа из точки S проводят дугу радиусом l. От произвольно выбранной начальной точки по дуге последо-вательно засекают 12 дуг, хорды которых равны стороне 12-угольника.

Таким образом, построение развертки боковой поверхности конуса заменяют построением развертки, вписанной в него правильной 12-гранной пирамиды [1] (рис. 10.7).

Развертки поверхностей в начертательной геометрии с примерами

Рисунок 10.7 - Построение развертки боковой поверхности конуса

На рисунке 10.7 построена развертка боковой поверхности конуса и нанесена ней линия сечения плоскостью P.

В конус впишем правильную 12-гранную пирамиду. Для этого основание конуса разбиваем на 12 равных частей (рис. 7 а). На фронтальной плоскости проекций получим фронтальные проекции (на оси X) точек деления 1″, 2″ ,3″ и т.д. и соединим их с точкой S′ (1″s″, 2″s″, 3″s″, 4″s″ и т.д. – фронтальные проекции образующих конуса, т.е. ребер вписанной пирамиды).

На свободном поле чертежа из произвольно выбранной точки S, проведем угу радиусом L и отложим на ней 12 дуг, хорды которых равны сторонам основания пирамиды (рис. 10.7). Полученные точки соединим с вершиной S, в результате чего образуется развертка боковой поверхности конуса.

Затем на ней строим линию сечения. Для этого найдем истинные величины отрезков образующих, или ребер пирамиды, от вершины до плоскости сечения. Истинные величины можно найти любым способом. Найденные отрезки отложим на соответствующих образующих на развертке. Полученные точки соединим плавной кривой. Последняя и будет линией сечения.

Развертка наклонных тел вращения

Развертки наклонных тел вращения строятся аналогично предыдущим задачам, т.е. поверхность вращения аппроксимируется гранной ( пирамидой или призмой) соответственно с максимально возможным числом граней, а затем используются все те же методы решения, что и при развертке гранных поверхностей.

На рис.10.8 приведено построение полной равертки наклонного конуса [1].

Развертки поверхностей в начертательной геометрии с примерами

Рисунок 10.8 - Построение полной развертки наклонного конуса

Построение условной развертки сферы

На рисунке 10.9 показано построение условной развертки сферы [5].

Так как сферическая поверхность принадлежит к числу не развертывающихся, то возможна лишь ее приближенная (условная) развертка. Способ построения состоит в том, что сферу разбивают с помощью меридианов на узкие равные между собой доли (клинья). Каждую такую долю заменяют описанной цилиндрической поверхностью, которая касается сферы по среднему меридиану доли. Этот средний меридиан будет нормальным сечением цилиндрической поверхности. Границами цилиндрической поверхности будут плоскости меридианов, ограничивающих рассматриваемую долю.

Развертки поверхностей в начертательной геометрии с примерами

Рисунок 10.9 - Построение условной развертки сферы.

Горизонтальную проекцию n' экватора n разбиваем на 12 равных частей и через полученные точки проводим горизонтальные проекции меридианов ( рис. 10.9 а).

Рассмотрим построение приближенной развертки 1/12 части (доли) сферы, средним меридианом которой является меридиан Развертки поверхностей в начертательной геометрии с примерами

Заменим часть сферы цилиндрической поверхностью. Описанной около нее. Образующие этой поверхности будут фронтально-проецирующими прямыми. Для построения развертки элемента цилиндрической поверхности половину фронтального меридиана разбиваем на 6 равных частей (отмечены точками 1, 2, 3, 4 только половина симметричной части). На горизонтальной прямой (рис. 8.14,б) откладываем отрезок Развертки поверхностей в начертательной геометрии с примерами равный 1/12 окружности диаметра D. Через середину Развертки поверхностей в начертательной геометрии с примерами проводим перпендикуляр и откладываем на нем отрезки Развертки поверхностей в начертательной геометрии с примерами равные длине дуг меридиана m. Через полученные точки проводим горизонтальные прямые, на которых откладываем отрезки Развертки поверхностей в начертательной геометрии с примерами соответственно равные длине образующим цилиндрической поверхности C-D, E-F. Отрезки A-B, C-D, E-F представляют собой спрямленные дуги соответствующих параллелей сферической доли. Соединив найденные точки лекальной кривой. Получим плоскую фигуру, являющейся приближенной разверткой 1/12 части сферы.

Для придания каждой доли развертки сферической поверхности кроме изгибания проводят растяжение и сжатие материала.

Положение произвольной точки К принадлежащей поверхности сферы, может быть определено на развертке с помощью двух «координат» - длин дуг Развертки поверхностей в начертательной геометрии с примерами ДугаРазвертки поверхностей в начертательной геометрии с примерами определяет смещение точки Л от одной из параллелей по меридиану, а дуга Развертки поверхностей в начертательной геометрии с примерами – смещение ее от одного из меридианов по параллели сферы.

Построение развёрток поверхностей

Развёрткой называется плоская фигура, полученная при совмещении поверхности геометрического тела с одной плоскостью (без наложения граней или иных элементов поверхности друг на друга.)

Развертка усеченной призмы


Развертки поверхностей в начертательной геометрии с примерами

Развертку боковой поверхности с основанием и фигурой сечения призмы строят следующим образом. Проводят прямую, на которой откладывают пять отрезков, равных длинам сторон пятиугольника, лежащего в основании призмы. Из полученных точек проводят перпендикуляры, на которых откладывают действительные длины ребер усеченной призмы, беря их с фронтальной или профильной проекции, получают развертку боковой поверхности призмы.

К развертке боковой поверхности пристраивают фигуру нижнего основания — пятиугольник и фигуру сечения. При этом используют метод триангуляции (метод засечек). На рисунке показано построение вершины 5 методом триангуляции. Линии сгиба по ГОСТ 2.303—68 показывают на развертке штрих-пунктирной линией с двумя точками.

Развертка усеченного цилиндра

Развертки поверхностей в начертательной геометрии с примерами

Для построения развертки на горизонтальной прямой откладывают длину окружности основания, равную Развертки поверхностей в начертательной геометрии с примерами и делят ее на 12 равных частей. Из точек деления восставляют перпендикуляры к отрезку Развертки поверхностей в начертательной геометрии с примерами, на них откладывают действительные длины образующих цилиндра от основания до секущей плоскости Р, которые взяты с фронтальной или профильной проекции цилиндра. Полученные точки Развертки поверхностей в начертательной геометрии с примерами соединяют по лекалу плавной кривой. Затем фигуру сечения соединяют с частью верхнего основания цилиндра, ограниченного хордойРазвертки поверхностей в начертательной геометрии с примерами (сегмент), а фигуру нижнего основания цилиндра (окружность) соединяют с нижней частью развертки.

Развертка усеченной пирамиды

Развертки поверхностей в начертательной геометрии с примерами

Сначала строят развертку неусеченной пирамиды, все грани которой, имеющие форму треугольника, одинаковы. На плоскости намечают точку Развертки поверхностей в начертательной геометрии с примерами(вершину пирамиды) и из нее, как из центра, проводят дугу окружности радиусом R, равным действительной длине бокового ребра пирамиды. Действительную длину ребра можно определить по профильной проекции пирамиды, например отрезки s"e" или s”b', так как эти ребра параллельны плоскости W и изображаются на ней действительной длиной. Далее по дуге окружности от любой точки, например Развертки поверхностей в начертательной геометрии с примерами откладывают шесть одинаковых отрезков, равных действительной длине стороны шестиугольника — основания пирамиды. Действительную длину стороны основания пирамиды получаем на горизонтальной проекции (отрезок ab). Точки Развертки поверхностей в начертательной геометрии с примерами соединяют прямыми с вершиной .Развертки поверхностей в начертательной геометрии с примерами.Затем от вершины Развертки поверхностей в начертательной геометрии с примерами на этих прямых откладывают действительные длины отрезков ребер до секущей плоскости.

На профильной проекции усеченной пирамиды имеются действительные длины только двух отрезков — Развертки поверхностей в начертательной геометрии с примерами Действительные длины остальных отрезков определяют способом вращения их вокруг оси, перпендикулярной к плоскости Н и проходящей через вершину Развертки поверхностей в начертательной геометрии с примерами Например, повернув отрезок s"6" около оси до положения, параллельного плоскости W, получим на этой плоскости его действительную длину. Для этого достаточно через точку 6” провести горизонтальную прямую до пересечения с действительной длиной ребра SE (или SB). Отрезок Развертки поверхностей в начертательной геометрии с примерами представляет собой действительную длину отрезка S6 .

Полученные точкиРазвертки поверхностей в начертательной геометрии с примерами и т. д. соединяют прямыми и пристраивают фигуры основания и сечения, пользуясь методом триангуляции. Линии сгиба на развертке проводят штрихпунктирной линией с двумя точками.

Развертка усеченного конуса

Развертки поверхностей в начертательной геометрии с примерами

Построение развертки поверхности конуса начинают с проведения дуги окружности радиусом, равным длине образующей конуса из точки л». Длина дуги определяется углом а:

Развертки поверхностей в начертательной геометрии с примерами

где d — диаметр окружности основания конуса в мм;

l — длина образующей конуса в мм.

Дугу делят на 12 частей и полученные точки соединяют с вершиной л\>. От вершины Развертки поверхностей в начертательной геометрии с примерамиоткладывают действительные длины отрезков образующих от вершины конуса до секущей плоскости Р.

Действительные длины этих отрезков находят, как и в примере с пирамидой, способом вращения около вертикальной оси, проходящей через вершину конуса. Так, например, чтобы получить действительную длину отрезка S2, надо из 2' провести горизонтальную прямую до пересечения в точке Развертки поверхностей в начертательной геометрии с примерамис контурной образующей конуса, являющейся действительной ее длиной.

К развертке конической поверхности пристраивают фигуры сечения и основания конуса.

Развертки поверхностей

Фигура, получающаяся при совмещении всех точек поверхности с плоскостью (без складок и разрывов), получила название развертки. Поверхности же, допускающие такую операцию, называют развертывающимися.

Построение разверток является важной практической задачей, что связано с изготовлением множества изделий из листового материала (резервуары и трубы, изделия швейной и кожевенной промышленности и т.п.).

Из физической модели процесса развертывания поверхности на плоскость следует, что площадь отсека поверхности должна быть равна площади отсека плоскости на развертке.

Свойство сохранения площади влечет за собой справедливость следующих двух утверждений: длины соответственных линий поверхности и ее развертки равны, углы, образованные линиями поверхности, равны углам, составленным их образами на развертке. Углом между двумя линиями поверхности в их точке пересечения называют угол, составленный касательными, проведенными к кривым в точке.

Это в свою очередь приводит к следующему: прямая поверхности отображается на прямую развертки; параллельные прямые поверхности, отображаются на параллельные прямые развертки.

На этих свойствах и базируются графические и машинные алгоритмы построения разверток.

Из дифференциальной геометрии известно, что к развертывающимся поверхностям относятся только поверхности нулевой кривизны (состоящие только из параболических точек). У этих (линейчатых) поверхностей касательные плоскости, проведенные во всех точках одной образующей, совпадают.

Изо всего множества линейчатых поверхностей развернуты на плоскость могут быть только цилиндрические, конические и торсовые. Развертки для них строятся приближенно. В процессе построения развертки эти поверхности аппроксимируются (заменяются) многогранными поверхностями. Последнее вызвано тем, что спрямление кривых линий базируется на замене их ломаными. Точные развертки аппроксимирующих многогранных поверхностей принимают за приближенные развертки развертываемых поверхностей.

Развертки гранных поверхностен

Процесс получения развертки гранной поверхности сводится к совмещению с плоскостью ее граней. Для гранной поверхности всегда можно построить развертку.

К наиболее распространенным многогранным поверхностям следует отнести призмы и пирамиды.

Развертка поверхности призмы строится в основном двумя способами, с помощью треугольников (триангуляции) и нормальных сечений.
Развертки поверхностей в начертательной геометрии с примерами

первом способе каждая грань призмы разбивается на два треугольника, для которых определяются натуральные длины сторон. Затем на плоскости последовательно строят треугольники в натуральную величину. Способ основан на свойстве «жесткости» треугольника — три отрезка определяют единственный треугольник.
Развертки поверхностей в начертательной геометрии с примерами

По способу нормальных сечений призма пересекается плоскостью Развертки поверхностей в начертательной геометрии с примерамиперпендикулярной ее боковым ребрам. Затем определяются длины сторон ломаной линии (сечения), и она (ломаная) развертывается в отрезок прямой.

Через точки, соответствующие положению вершин, проводятся прямые, перпендикулярные к развертке ломаной. На построенных перпендикулярах откладываются натуральные длины соответствующих отрезков ребер. Концы ребер последовательно соединяются отрезками прямых.

При необходимости к построенной развертке боковой поверхности призмы пристраиваются натуральные фигуры оснований призмы.

Способ нормальных сечений эффективен, если ребра призмы являются линиями уровня. Если же при этом основания призмы расположены в плоскостях уровня, то реализуется частный случай этого способа — способ раскатки (рисунок 10.4).

Построение развертки поверхности пирамиды сводится к отысканию истинных величин граней этой пирамиды и последующему совмещению их с плоскостью. Для нахождения истинных величин граней необходимо (каким-либо способом) найти натуральные длины всех ребер пирамиды (рисунок 11.33).

Приближенное построение разверток

Выше было отмечено, что для всех поверхностей строятся приближенные развертки. Однако для таких поверхностей, как цилиндрическая и коническая поверхности вращения, могут быть вычислены все параметры необходимые для точной развертки.

Отсек цилиндра вращения радиуса R и высоты h развертывается в прямоугольник Развертки поверхностей в начертательной геометрии с примерами Развертка усеченного цилиндра представлена на рисунке 11.31.

Отсек конуса вращения с высотой h и радиусом основания R развертывается в круговой сектор, радиус которого равен длине образующей отсека конической поверхности Развертки поверхностей в начертательной геометрии с примерами,а его центральный угол a—Развертки поверхностей в начертательной геометрии с примерами

Построение разверток поверхностей начинается с аппроксимации их многогранными поверхностями, базирующейся на линейной аппроксимации направляющих. Как правило, кривая заменяется вписанной ломаной. Проиллюстрируем все выше сказанное примерами.

Развертка боковой поверхности усеченного конуса вращения представлена на рисунке 10.3.

Развертывание боковой поверхности усеченного конуса, в общем случае, производится по схеме развертывания поверхности пирамиды.

Коническая поверхность заменяется вписанной в нее поверхностью пирамиды. Построение развертки будет тем точнее, чем больше граней имеет пирамида, заменяющая коническую поверхность.

Истинные величины отрезков образующих Развертки поверхностей в начертательной геометрии с примерами   определятся на очерковой образующей конуса.


Развертки поверхностей в начертательной геометрии с примерами

Развертка боковой поверхности наклонного кругового цилиндра показана на рисунке 10.4.

На первом этапе в цилиндрическую поверхность вписывается призма, основанием которой служит многоугольник с n сторонами. Достаточная точность аппроксимации может быть получена при длине стороны равной четверти радиуса окружности. В силу того, что рассматриваемая поверхность симметрична относительно фронтальной плоскости уровня, достаточно построить развертку лишь одной ее половинки.
Развертки поверхностей в начертательной геометрии с примерами

Развертки поверхностей в начертательной геометрии с примерами

Развертка вписанной призмы выполняется по способу раскатки. Некоторая фронтальная плоскость совмещается с ребром Развертки поверхностей в начертательной геометрии с примерамиЗатем с ней совмещаются боковые грани призмы последовательным вращением их вокруг соответствующих ребер.

Вращением вокруг ребра Развертки поверхностей в начертательной геометрии с примерамигрань Развертки поверхностей в начертательной геометрии с примерами совмещается с плоскостью. Построение совмещенного положения ребра ВВ' базируется на том, что точки В и В' вращаются в плоскостях перпендикулярных ребру Развертки поверхностей в начертательной геометрии с примерамии равно отстоят от точек Развертки поверхностей в начертательной геометрии с примерами Для построения точек В и В ' на развертке через их фронтальные проекцииРазвертки поверхностей в начертательной геометрии с примерами проводятся следы фронтально-проецирующих плоскостей Развертки поверхностей в начертательной геометрии с примерами и Развертки поверхностей в начертательной геометрии с примерами на которых фиксируется положение точек В. Далее, аналогичным образом строится грань Развертки поверхностей в начертательной геометрии с примерамии т. д.

Условные развертки поверхностей

Для неразвертывающихся поверхностей строят условные развертки. Для этого, исходя из требуемой точности развертки, исходную поверхность разрезают на несколько равных частей. Затем полученные отсеки аппроксимируются отсеками развертывающихся поверхностей, для которых (по рассмотренной выше методике) и выполняют развертки. Последние и принимают за условную развертку исходной поверхности.

Рассмотрим построение разверток поверхностей вращения по описанной выше методике на примерах, приведенных на рисунках 10.5 и 10.6.

Условные развертки поверхностей вращения выполняют в основном двумя способами: способом цилиндров и способом конусов.
Развертки поверхностей в начертательной геометрии с примерами

При построении условной развертки способом цилиндров исходная поверхность разрезается плоскостями, проходящими через ее ось вращения (рисунок 10.5).

Каждый выделенный отсек заменяется отсеком цилиндрической поверхности, которая касается исходной поверхности по ее среднему меридиану. Образующие отсека цилиндра ограничены плоскостями меридианов, ограничивающих отсек исходной поверхности.

При этом дуги параллелей исходной поверхности аппроксимируются отрезками образующих соответствующих цилиндров.

Для построения развертки поверхности вращения способом конусов исходная поверхность разрезается плоскостями перпендикулярными ее оси вращения, на несколько частей — «поясов». Каждый из поясов аппроксимируется отсеком конуса вращения.
Развертки поверхностей в начертательной геометрии с примерами

Таким образом, задача сводится к построению разверток отсеков аппроксимирующих конусов.

Выбор способа построения условной развертки поверхности вращения, в реальном проектировании, во многом зависит от конкретных размеров поверхности и технологии изготовления изделия.

Развертки поверхностей

Разверткой называется плоская фигура, в которую преобразуется поверхность предмета при ее совмещении с плоскостью. При этом подразумевается, что поверхность – это гибкая, но нерастяжимая и несжимаемая пленка и при ее развертке не происходит разрывов и образования складок.

Поверхности, которые допускают такое преобразование, называются развертывающимися.

К развертывающимся поверхностям относятся многогранники и некоторые линейчатые поверхности – цилиндрические, конические и поверхности с ребром возврата (торсы – развертка торсов не рассматривается).

Развертки можно построить точные и приближенные.

Точные развертки можно строить для гранных поверхностей призмы и пирамиды (не считая графических погрешностей построения), для круговых цилиндров (развертка – прямоугольник с размерами (π·d)×H) и круговых конусов (круговой сектор с углом φ = R·360o/L, где R – радиус основания конуса; L – длина его образующей).

Развертки, которые можно построить графически, заменяя (аппроксимируя) заданные поверхности участками развертывающихся призматических, пирамидальных или цилиндрических поверхностей, называются приближенными. К поверхностям, развертку которых можно построить приближенно, относятся круговые наклонные конуса, эллиптические цилиндры с круговыми сечениями, сферические, торовые, а также комбинированные поверхности, участки которых состоят из развертывающихся поверхностей.

Каждой точке на поверхности соответствует единственная точка на развертке, т. е. между поверхностью и ее разверткой существует взаимно однозначное соответствие, которое обладает следующими основными свойствами:

  • а) длины соответствующих линий на поверхности и на развертке равны;
  • б) линии, параллельные на поверхности, сохраняют параллельность на развертке;
  • в) углы между соответствующими пересекающимися линиями на поверхности и на развертке равны;
  • г) площади соответствующих фигур на поверхности и на развертке, ограниченные замкнутыми линиями, равны.

Развертки многогранников

Построение развертки многогранников сводится к определению натуральных величин боковых граней или ребер этих поверхностей. Натуральные величины граней (плоскостей) или ребер (прямых) могут быть определены любым из рассмотренных выше способов преобразования чертежа (см. тему «Преобразование чертежа»).

Развертка поверхности призмы

Построение развертки поверхности призмы можно выполнить несколькими способами:

  1. Способ нормального сечения.
  2. Способ раскатки.
  3. Способ треугольников (триангуляции) – здесь не рассматривается.

Рассмотрим на примерах построение развертки поверхности призмы первыми двумя способами.

1-й способ. Способ нормального сечения (нормальное сечение перпендикулярно ребрам призмы).

Этот способ развертки боковой поверхности призмы можно применить, если на чертеже:

  • – ребра призмы являются прямыми уровня, то есть имеют на одной из заданных проекций натуральную величину,
  • – на проекциях нет натуральных величин оснований призмы.

!!! Если на чертеже ребра призмы являются прямыми общего положения, то следует изменить положение призмы относительно плоскостей проекций, преобразовав ребра в прямые уровня, например, способом замены плоскостей проекций.

Построение развертки боковой поверхности призмы способом нормального сечения выполняется по следующему графическому алгоритму:

1-е действие. Провести на проекции призмы, на которую ребра призмы проецируются в натуральную величину, плоскость нормального сечения, перпендикулярную ее ребрам (в произвольном месте по длине ребер).

2-е действие. Построить натуральную величину многоугольника нормального сечения (например, способом замены плоскостей проекций).

3-е действие. Развернуть на свободном поле чертежа натуральный многоугольник сечения в прямую и через точки его вершин провести перпендикулярные прямые

  • – направления ребер.

4-е действие. Отложить на направлениях ребер в обе стороны от линии нормального сечения натуральные отрезки соответствующих ребер.

5-е действие. Соединить построенные конечные точки ребер отрезками прямых и достроить плоскую фигуру развертки боковой поверхности призмы.

6-е действие. Оформить чертеж развертки, проведя линии сгиба в местах расположения ребер тонкими штрихпунктирными линиями с двумя короткими пунктирами.

На рис. 9.1 показан пример построения развертки поверхности треугольной призмы способом нормального сечения, так как на чертеже призмы ее ребра являются горизонтальными прямыми уровня, а основания являются плоскостями общего положения, т. е. не имеют натуральной величины.

Развертки поверхностей в начертательной геометрии с примерами

Поверхность призмы «разрезана» по ребру А и развернута по часовой стрелке.

Для построения развертки выполнены графические действия предложенного алгоритма.

1-е действие. Провести горизонтально-проецирующую плоскость нормального сечения α(αh) перпендикулярно горизонтальным проекциям ребер призмы (произвольно по длине ребер).

2-е действие. Способом замены плоскостей проекций построить натуральную величину нормального сечения

  • – треугольник 11"-21"-31", стороны которого определяют ширину каждой грани призмы.

3-е действие. На свободном поле чертежа треугольник 11"-21"-31" нормального сечения развернуть в горизонтальную линию и отметить натуральные величины его сторон; из отмеченных на линии сечения точек 1, 2, 3 и 1 провести перпендикулярные прямые – направления ребер.

4-е действие. Отложить на проведенных направлениях ребер вверх и вниз отрезки натуральных величин ребер (см. ребро B'-B'1), взятых с заданной горизонтальной проекции призмы, где ребра имеют натуральную величину.

5-е действие. Соединить отрезками прямых построенные конечные точки ребер и достроить плоскую фигуру развертки.

6-е действие. Оформить чертеж развертки, выполнив линии сгиба по ребрам призмы тонкими штрихпунктирными линиями с двумя короткими штрихами.

На этом же рис. 9.1 показано также построение на развертке точки Е(Е",Е'), лежащей на грани АВ призмы.

2-й способ. Способ раскатки

Этот способ развертки применяется, если на чертеже:

  • – ребра призмы являются прямыми уровня;
  • – основания призмы (или одно из оснований) лежат в плоскости уровня, т. е. имеют на чертеже натуральную величину.

Суть способа в том, что, «разрезав» поверхность призмы по одному из ее ребер, вращением призмы (раскаткой) вокруг этого ребра ближайшая грань призмы совмещается с плоскостью развертки (за плоскость развертки принимается плоскость проекций, которой параллельны ребра призмы). Затем последовательным вращением призмы вокруг следующих ребер с плоскостью развертки совмещаются все прочие грани призмы, т. е. выполняется полная раскатка ее боковой поверхности.

На рис. 9.2 показан пример построения развертки способом раскатки, так как на чертеже ребра призмы являются фронтальными прямыми, а оба основания лежат в горизонтальных плоскостях уровня и на горизонтальной проекции призмы имеют натуральную величину. За плоскость развертки принята фронтальная плоскость проекций, так как ребра призмы фронтальные прямые.

Развертки поверхностей в начертательной геометрии с примерами

Построение развертки способом раскатки выполняется по следующему графическому алгоритму:

1-е действие. «Разрезать» поверхность призмы по очерковому ребру A-A1(A"-A1") и повернуть вокруг этого ребра грань АВ призмы до совмещения с плоскостью развертки, построив ребро В-B1; чтобы построить на развертке это ребро, нужно провести из вершин оснований В(B") и B1(B1") перпендикуляры к ребру A-A1(A"-A1") и на пересечении этих перпендикуляров с дугой-засечкой, равной стороне основания AВ(A'B'), построить точки B и B1, определяющие положение ребра В-B1 на развертке (ребро В-B1 параллельно ребру А-A1).

2-е действие. Повторить последовательное вращение каждой грани вокруг следующего ребра и совместить каждую грань с плоскостью развертки, построив конечные точки каждого ребра с помощью дуг-засечек, равных следующим сторонам основания BC(B'C') и CА(C'А').

3-е действие. Соединить построенные конечные точки ребер отрезками прямых и достроить плоскую фигуру развертки (достроено также одно основание призмы).

4-е действие. Оформить чертеж развертки, выполнив линии сгиба по ребрам тонкими штрихпунктирными линиями с двумя короткими пунктирами.

На этом же рисунке показано построение на развертке точки E, лежащей на грани BC призмы.

Развертка поверхности пирамиды

Построение развертки боковой поверхности пирамиды по натуральным величинам ее ребер выполняется по следующему графическому алгоритму.

1-е действие. Построить на заданных проекциях пирамиды натуральные величины всех ее боковых ребер (например, способом вращения вокруг проецирующей прямой) и натуральные величины сторон многоугольника основания пирамиды (если основание лежит в плоскости уровня, то натуральные величины даны на одной из проекций).

2-е действие. Построить на свободном поле чертежа последовательно грани пирамиды по натуральным величинам ребер и натуральным величинам сторон основания (с помощью дуг-засечек) так, чтобы они имели общую вершину S и примыкали друг к другу.

3-е действие. Оформить чертеж развертки, выполнив линии сгиба по ребрам пирамиды тонкими штрихпунктирными линиями.

На рис. 9.3 показан пример построения развертки поверхности правильной треугольной пирамиды, основание которой треугольник АВС на горизонтальной проекции имеет натуральные величины сторон, так как лежит в горизонтальной плоскости уровня.

Развертки поверхностей в начертательной геометрии с примерами

Для построения развертки выполнены графические действия предложенного алгоритма.

1-е действие. Построить на заданной фронтальной проекции натуральные величины ребер пирамиды способом вращения вокруг горизонтально-проецирующей оси i(i'), проходящей через вершину пирамиды точку S (S') и совпадающую с ее высотой. Напоминаем графические действия этого способа преобразования:

1.1. Повернуть горизонтальные проекции ребер S'А', S'В' и S'С' вокруг оси i(i') так, чтобы они расположились параллельно фронтальной плоскости проекций V (все ребра правильной пирамиды равны по длине), и получить совмещенные проекции точек Ao'≡Bo'≡Co'.

1.2. На фронтальной проекции пирамиды конечные точки А", В" и С" ребер перемещаются по горизонтальной линии, перпендикулярной оси i(i"), и на пересечении с линией связи от точек Ao'(Bo'≡Co') построить точки Ao"(Bo"≡Co").

1.3. Соединить вершину пирамиды S(S") с совпадающими точками Ao"(Bo≡Co")

– полученный отрезок S"A"(S"B"≡S"C") и есть натуральная величина всех ребер пирамиды.

2-е действие. На свободном поле чертежа построить последовательно (например, против часовой стрелки) от ребра SA, по которому «разрезается» поверхность, треугольники граней пирамиды с общей вершиной S следующим образом:

2.1. Провести дугу радиусом R равным натуральной величине ребер S"Ao" пирамиды из произвольной точки S плоскости чертежа.

2.2. На дуге отметить (произвольно) вершину основания точку A, то есть построить ребро SA пирамиды.

2.3. На проведенной дуге засечками, равными длине сторон основания пирамиды A'В'=В'C'=C'A' отметить следующие точки вершин основания

– B, C и точку A.

2.4. Построить треугольники граней пирамиды, соединив вершину S с вершинами основания и достроить основание пирамиды к стороне, например, ВС грани SBC.

3-е действие. Оформить чертеж развертки, выполнив линии сгиба по ребрам пирамиды тонкими штрихпунктирными линиями с двумя короткими пунктирами.

Геодезическая линия

Геодезическая линия – это линия кратчайшего расстояния между двумя точками на поверхности. На развертке этой линии соответствует прямая. Геодезическая линия строится на развертке по двум ее конечным точкам, заданным на проекциях предмета, а затем достраивается на заданных проекциях по дополнительным промежуточным точкам, взятым на построенной развертке.

На рис. 9.3 показано построение проекций геодезической линии на поверхности пирамиды по двум заданным на проекциях конечным точкам D(D",D'-?) и E(E',E"-?). Порядок графических действий для построения геодезической линии:

1-е действие. Построить полную развертку поверхности (в данном примере развертка пирамиды уже построена).

2-е действие. Построить на развертке геодезическую линию.

2.1. Построить на развертке заданные точки D(D",D') и E(E',E"):

– точка D определяется на развертке на пересечении вспомогательной линии m, проведенной параллельно стороне АВ основания на расстоянии А-2o, равным отрезку Ao"-2o", взятому на построенной натуральной величине ребер и отложенному по ребру SA развертки, и линии, проведенной через точку S и точку 1, построенную на стороне АВ развертки по отрезку A'-1', взятому на горизонтальной проекции А'В' стороны основания;

  • – точка E определяется на пересечении аналогично построенных линий 4o-Е и S-3;

2.2. Соединить построенные на развертке точки геодезической линией D-E, которая пересекает ребро SB в точке F.

3-е действие. Достроить фронтальную и горизонтальную проекции геодезической линии D-F-E на проекциях пирамиды по промежуточной точке F с учетом видимости линии на поверхности (на проекциях пирамиды проекции геодезической линии – ломаные линии):

3.1. Отрезок B-F, взятый на развертке (отмечен скобкой), отложить на натуральной величине ребер, построенных на фронтальной проекции, и определить положение точки Fо".

3.2. Провести через точку Fо" линию, параллельную основанию пирамиды, и на пересечении с проекцией ребра SB(S"B") построить фронтальную проекцию точки F(F") геодезической линии.

3.3. Достроить горизонтальную проекцию точки F(F') по вспомогательной точке 5(5'), лежащей на ребре SC.

3.4. Соединить на проекциях пирамиды заданные проекции точек D и E с построенной точкой F, определив видимость участков ломаной геодезической линии.

На рис. 9.4 показан пример построения развертки неправильной треугольной пирамиды SABC и геодезической линии D-E-F на развертке и на проекциях пирамиды по заданным конечным точкам D и E. Основание пирамиды лежит в горизонтальной плоскости и на горизонтальной проекции пирамиды стороны основания имеют натуральную величину.

Развертки поверхностей в начертательной геометрии с примерами

Построение развертки поверхности пирамиды выполнено по приведенному выше алгоритму с дополнительными графическими действиями по построению геодезической линии:

1-е действие. Построить на фронтальной проекции пирамиды способом вращения вокруг горизонтально-проецирующей оси i(i'), проходящей через вершину пирамиды S(S'), натуральные величины всех ребер пира-миды и вспомогательной линий S-1, проведенной на грани пирамиды SAC через заданную точку D, и определить проекцию Dо" точки D на натуральной величине S"-1o" вспомогательной линии S-1: вспомогательная линия S-2, проведенная через точку E(E',E"), является фронтальной (//V), и проекция S"-2" есть ее натуральная величина, которую можно использовать для построения точки E на развертке.

2-е действие. Построить на свободном поле чертежа последовательно от ребра SA по часовой стрелке треугольники граней пирамиды с общей вершиной S по натуральным величинам ее ребер и сторон основания дугами-засечками соответствующей величины и достроить основание пирамиды к стороне АВ.

3-е действие. Оформить чертеж развертки, проведя линии сгиба.

4-е действие. Построить геодезическую линию на развертке и заданных проекциях пирамиды.

4.1. Построить на развертке конечные точки D и E на вспомогательных линиях S-1 и S-2 по натуральным величинам отрезков 1-D(1o"-Dо") и 2-E(2"-E") и соединить эти точки прямой геодезической линией D-E, которая пересекает ребро SC в точке F.

4.2. Достроить фронтальную и горизонтальную проекции ломаной геодезической линии D-F-E на проекциях пирамиды с учетом ее видимости, определив проекции точки F(F',F") на ребре SC(S'C',S"C") по ее положению на развертке (по отрезку C-F).

Приближенные развертки цилиндрических и конических поверхностей

Развертки цилиндрических и конических поверхностей выполняются аналогично разверткам призматических и пирамидальных поверхностей. При этом цилиндрическая поверхность заменяется (аппроксимируется) вписанной многоугольной призматической поверхностью (обычно 12-угольной), а коническая поверхность заменяется вписанной многоугольной пирамидальной поверхностью, т. е. строятся приближенные развертки.

Развертка кругового цилиндра

Развертку поверхности прямого кругового цилиндра можно выполнять следующими способами:

  • – способом нормального сечения на свободном поле чертежа, если образующие являются прямыми уровня, а основания не перпендикулярны образующим;
  • – способом раскатки при тех же условиях (развертка является при этом продолжением проекции).

Развертка эллиптического цилиндра (нормальное сечение – эллипс) выполняется способом раскатки, если образующие являются прямыми уровня, и на проекциях есть круговое основание (не рассматривается).

Графические алгоритмы для построения разверток поверхности цилиндра этими способами аналогичны вышеприведенным графическим алгоритмам для построения разверток призмы такими же способами.

На рис. 9.5 показан пример построения развертки боковой поверхности прямого кругового цилиндра, наклоненного относительно горизонтальной плоскости проекций H и срезанного по одному торцу профильной плоскостью.

Развертки поверхностей в начертательной геометрии с примерами

Поскольку по условию задачи образующие являются фронтальными прямыми уровня, а нормальным сечением кругового цилиндра является окружность, то здесь для построения развертки можно объединить и способы построения, и графические действия алгоритмов.

Развертка выполняется по предлагаемому графическому алгоритму.

1-е действие. Провести на фронтальной проекции цилиндра фронтально-проецирующую плоскость нормального сечения α(αV) перпендикулярно фронтальным проекциям образующих (в произвольном месте по длине образующих) и построить окружность нормального сечения, повернув плоскость этой окружности вокруг линии сечения.

1.1. Окружность нормального сечения разделить на двенадцать частей и точки деления пронумеровать от точки O на очерковой образующей А"-A1", то есть цилиндр заменить (аппроксимировать) двенадцатиугольной вписанной призмой; из точек деления окружности сечения провести на фронтальной проекции образующие до их пересечения с проекциями оснований.

2-е действие. На продолжении линии нормального сечения отметить двенадцать отрезков – сторон двенадцатиугольника (хорды окружности), которым заменяется окружность сечения, и провести направления ребер (образующих), перпендикулярно линии сечения (линии пронумеровать), то есть выполнить от ребра А"-A1" последовательную раскатку граней призмы, заменившей цилиндр.

3-е действие. Построить конечные точки каждой образующей (ребра) на пересечении образующих с линиями, проведенными перпендикулярно образующим из одноименных точек нижнего основания.

4-е действие. Оформить чертеж развертки боковой поверхности цилиндра, соединив построенные конечные точки образующих плавными кривыми линиями (в примере развертка оборвана из-за недостатка места). Для построения более точной развертки следует по формуле (1) (рис. 9.5, где L – диаметр цилиндра) вычислить длину развертки и разделив эту длину на 12 равных частей, провести образующие и далее выполнить 3 и 4 действия алгоритма.

Развертка кругового конуса

На рис. 9.6 показан пример построения развертки боковой поверхности прямого кругового конуса со срезом фронтально-проецирующей плоскостью α(αV), которая пересекает его поверхность по эллипсу.

Развертки поверхностей в начертательной геометрии с примерами

Построение развертки боковой поверхности конуса выполняется по алгоритму, приведенному выше для построения развертки пирамиды, с некоторыми дополнениями.

Развертка выполняется по предлагаемому алгоритму.

1-е действие. Заменить прямой круговой конус вписанной правильной 12-угольной пирамидой с ребрами-образующими.

2-е действие. Построить развертку боковой поверхности пирамиды по натуральным величинам ребер (образующих) и сторон основания, выполнив следующие графические действия:

2.1. Отметить на свободном поле чертежа точку S и провести дугу радиусом L, равным натуральной величине всех образующих конуса (ребер пирамиды).

2.2. Отметить на дуге точку O на вертикальной линии симметрии развертки и построить вправо и влево на дуге засечками, равными сторонам-хордам 12-угольника, точки, соответствующие вершинам этого многоугольника; пронумеровать эти точки и соединить их с вершиной развертки, построив таким образом вспомогательные ребра-образующие (грани пирамиды).

3-е действие. Достроить на развертке линию среза конуса фронтально-проецирующей плоскостью α(αV), выполнив следующие графические действия:

3.1. На фронтальной проекции конуса перенести горизонтально на натуральную величину образующей S"-6" точки сечения, отмеченные на вспомогательных образующих, то есть вращением вокруг оси i(i",i') построить натуральные величины отрезков образующих-ребер сечения.

3.2. Отложить на соответствующих образующих развертки натуральные величины отрезков образующих-ребер до точек сечения (отмечены на фронтальной проекции и на развертке фигурными скобками отрезки O"-Oo" образующей для точки Oo и 2"-2o" образующей для точки 2o) и соединить построенные точки сечения на развертке плавной кривой линией.

4-е действие. Оформить чертеж развертки, проведя сплошными толстыми линиями контур построенной развертки.

Для построения более точной развертки следует вычислить по формуле (2) (рис. 9.6, где R – радиус основания конуса; L – длина образующей конуса) угол развертки и разделить дугу развертки на 12 равных частей, провести образующие и далее выполнить 3 и 4 действия алгоритма.

На рис. 9.7, а дан чертеж поверхностей кругового цилиндра и кругового конуса, описанных вокруг сферы, и построена линия пересечения этих поверхностей по теореме Г. Монжа.

На рис. 9.7, б построена развертка конической части этой конструкции по следующему графическому алгоритму:

1-е действие. Провести произвольное сечение, перпендикулярное оси конуса, и повернуть половину окружности сечения в очерковую плоскость конуса.

2-е действие. Разделить окружность сечения на 6 частей и перенести точки 1-6 параллельно оси конуса на линию сечения (проекцию окружности), то есть построить точки 1o-6o.

Развертки поверхностей в начертательной геометрии с примерами

3-е действие. Через вершину конуса S(S") и точки 1o-6o провести образующие конуса до пересечения с проекцией линии пересечения с проекцией линии пересечения цилиндра и конуса О1"-6".

4-е действие. Вращением построенных образующих вокруг оси конуса перенести точки 1o"-5o" на очерковую образующую S"-6", имеющую на чертеже натуральную величину.

5-е действие. На свободном поле чертежа провести радиусом R=S"Oo дугу и отложить на этой дуге шесть отрезков-хорд, на которые было поделено сечение конуса.

6-е действие. Через точку S на развертке и построенные точки Oo-6 провести семейство образующих.

7-е действие. Отложить от точек Oo-6 на каждой образующей развертки соответствующие натуральные величины образующих, взятые с чертежа, то есть отрезки 6o-1o, 6o-2o и т. д.

8-е действие. Построенные на концах семейства образующих точки соединить плавной кривой и оформить чертеж развертки (построена половина развертки).

На рис. 9.8 показано построение развертки боковой поверхности боковой поверхности усеченного конуса (если вершину конуса на чертеже достроить нельзя) с основаниями, равными d и D.

Развертки поверхностей в начертательной геометрии с примерами

Предварительно на чертеже усеченного конуса строится вспомогательный неусеченный конус подобный заданному так, чтобы отношение диаметра D исходного конуса к диаметру вспомогательного конуса d, было целым число, то есть K = D/d1 – целое число, где K – коэффициент кратности оснований конусов.

Примем K = 3 и впишем в заданный конус вспомогательный конус с вершиной S".

Достроим горизонтальную проекцию вспомогательного конуса и разделим половину окружности основания d1 на 6 частей (1-6).

Далее приступаем к построению развертки половины усеченного конуса по следующему графическому алгоритму:

1-е действие. На свободном поле чертежа построить развертку вспомогательного конуса с вершиной S (см. рис. 9.8), то есть построить точки 0-2-4-6 на дуге развертки.

2-е действие. На оси симметрии развертки (биссектриса полной развертки) выбрать произвольную точку К и провести семейство лучей, соединяющих соответственно произвольную точку К с точками 0-2-4-6 развертки вспомогательного конуса.

3-е действие. Отложить на проведенных лучах отрезки, величины которых определяются произведениями:

  • KOo = K×KO;
  • K2o = K×K2;
  • K4o = K×K4;
  • K6o = K×K6,

где К – принятый коэффициент пропорциональности, а величины KO, K2, K4 и K6 следует измерить на строящейся развертке. На концах лучей определяются точки Oo, 2o, 4o и 6o.

4-е действие. Через построенные точки на концах лучей провести прямые n0-n6, каждая из которых должна быть соответственно параллельна образующим вспомогательного конуса на его развертке.

5-е действие. На проведенных прямых n0-n6 отложить натуральную величину длин образующих заданного усеченного конуса L.

6-е действие. Оформить чертеж развертки, соединив построенные точки развертки лекальными прямыми.

Условные развертки поверхностей

Условные развертки можно выполнить для некоторых неразвертывающихся поверхностей.

Рассмотрим построение условных разверток неразвертывающихся поверхностей сферы и открытого тора (кругового кольца).

Развертка сферической поверхности

На рис. 9.9 показано построение условной развертки сферической поверхности.

Развертки поверхностей в начертательной геометрии с примерами

Поверхность сферы условно разрезают на какое-то количество частей (6, 12 и более) и каждую часть заменяют (аппроксимируют) цилиндрической описанной поверхностью, фронтальная проекция которой совпадает с фронтальным очерком сферы – окружностью.

Далее выполнятся развертка одной доли поверхности сферы как сектора цилиндрической поверхности по следующему графическому алгоритму:

1-е действие. На горизонтальной проекции разрезать поверхность сферы на 6 частей и рассмотреть эту 1/6 часть (сектор) как фронтально-проецирующий цилиндр, описанный вокруг сферы.

2-е действие. Разделить дугу очерковой окружности A0B0 сферы, которая совпадает с окружностью описанного цилиндра, на 12 частей (поскольку есть симметрия, рассматриваем дугу A0С0) и заменить участки хордами (то есть вписать 12-угольную призму) – A0"-1", 1"-2" и т. д.

3-е действие. Спроецировать точки 1"-6" на стороны взятого сектора его горизонтальной проекции.

4-е действие. Свободном поле чертежа провести вертикальную линию и отложить от точки C0 вверх и вниз по 6 отрезков, равных величине хорд (точки пронумеровать).

5-е действие. Через каждую построенную точку А-6 провести горизонтальные линии и на каждой отложить величину соответствующей образующей: 10-10, 20-20 и т. д.

6-е действие. Конечные точки соединить лекальной кривой.

Таким образом построена 1/6 доля условной поверхности сферы, а 6 таких долей составят развертку всей поверхности.

С увеличением количества долей (1/12, 1/24 и т. д.) точность развертки увеличивается.

Развертка поверхности открытого тора

На рис. 9.10 показана условная развертка поверхности открытого тора.

Развертки поверхностей в начертательной геометрии с примерами

Поверхность кольца разрезают на какое-то количество долей (6, 12 и более) плоскостями, проходящими через его ось i", и заменяют каждую долю (сектор) поверхности описанной цилиндрической поверхностью.

Далее выполняют развертку одной доли поверхности по графическому алгоритму, приведенному для построения развертки одной доли поверхности сферы.

На рис. 9.11 приведен чертеж построения части (правой) развертки комбинированной геометрической поверхности, состоящей из трех полых цилиндров, сообщенных двумя коническими рукавами, в котором подытоживается изученный материал данной темы. Показано, что развертка каждой части комбинированной поверхности строится отдельно.

Структуризация материала девятой лекции в рассмотренном объеме схематически представлена на рис. 9.12 (лист 1). На последующих листах 2–5 компактно приведены иллюстрации к этой схеме для визуального закрепления изученного материала при повторении (рис. 9.13–9.16).

Развертки поверхностей в начертательной геометрии с примерами

Развертки поверхностей:

Развертки поверхностей в начертательной геометрии с примерами

Развертка - плоская фигура, в которую преобразовывается поверхность при ее совмещении с плоскостью без разрывов и складок.

Геодезическая линия - кратчайшее расстояние между двумя точками на поверхности. На развертке этой линии соответствует прямая.

Развертка гранных поверхностей

Развертка призмы.

а. Способ нормального сечения (применяется, если на чертеже ребра призмы являются прямыми уровня)

Развертки поверхностей в начертательной геометрии с примерами

Графический алгоритм:

1. Построить натуральную величину нормального сечения, перпендикулярного к ребрам призмы.

2. Развернуть стороны сечения в линию и из вершин, провести направления ребер перпендикулярно к линии развертки.

3. Отложить вверх и вниз от точек вершин натуральные отрезки ребер и соединить построенные вершины; провести линии сгиба на месте ребер тонкими штрихпунктирными линиями с двумя штрихами.

б. Способ раскатки (применяется, если на чертеже ребра являются прямыми уровня и есть натуральная величина основания) Графический алгоритм построения на чертеже геодезической линии:

1. Построить развертку поверхности призмы.

2. Построить на развертке заданные на поверхности точки (M и N) и соединить прямой геодезической линией, которая пересекает ребро A в т.K.

3. Вернуть построенную т.K на проекции призмы и соединить с заданными точками M и N ломаной линией с учетом ее видимости на поверхности.

Развертки поверхностей в начертательной геометрии с примерами

Развертка поверхности пирамиды.

Развертки поверхностей в начертательной геометрии с примерами

Развертки поверхностей в начертательной геометрии с примерами

Графический алгоритм построения развертки поверхности пирамиды:

1. Построить натуральные величины всех ребер пирамиды (способом вращения вокруг проецирующей оси).

2. Выполнить развертку поверхности, построив по натуральным величинам ребер треугольники граней и основание.

3. Соединить отрезками построенные на развертке вершины и оформить линии сгиба.

Развертка цилиндрических поверхностей

1. Способ нормального сечения

Развертки поверхностей в начертательной геометрии с примерами

2. Способ раскатки

Развертки поверхностей в начертательной геометрии с примерами

Развертки поверхностей в начертательной геометрии с примерами

Развертки поверхностей в начертательной геометрии с примерами
