Резьба на чертеже - изображение резьбы на чертежах с примерами

Содержание:

Резьба — это поверхность, образованная при винтовом движении плоского контура по цилиндрической или конической поверхности. Если винтовое движение совершает точка, то производимую ею пространственную кривую называют винтовой линией (рис. 1).

Изображение резьбы на чертежах

Согласно ГОСТ 2.311-68, резьбы всех типов изображают условно.

На стержне

Резьбу на стержне изображают сплошными основными линиями (s) по наружному диаметру и сплошными тонкими линиями

В отверстии

Резьбу в отверстии при выполнении разреза изображают сплошными основными линиями по внутреннему диаметру резьбы и сплошными тонкими — по наружному (рис. 5). На изображениях, полученных проецированием на плоскость, перпендикулярную оси отверстия, по наружному диаметру резьбы проводят дугу, приблизительно равную 3/4 окружности, разомкнутой в любом месте.

Границу резьбы в отверстии показывают сплошной основной линией, проводя ее до линий наружного диаметра резьбы.

Линии штриховки в разрезах и сечениях проводят до линий наружного диаметра резьбы на стержне и до линий внутреннего диаметра в отверстии, т. е. в обоих случаях до сплошных основных линий.

В соединении

На разрезах резьбового соединения при изображении на плоскости, параллельной его оси, в отверстии показывают только ту часть резьбы, которая не закрыта резьбой стержня (рис. 6).

Основные параметры резьбы

• наружный (номинальный) диаметр резьбы d,D — диаметр воображаемого цилиндра или конуса, описанного вокруг вершин наружной резьбы или впадин внутренней резьбы;
• внутренний диаметр резьбы — диаметр воображаемого цилиндра или конуса, описанного вокруг впадин наружной резьбы или вершин внутренней резьбы;
• профиль резьбы - контур сечения резьбы плоскостью, проходящей через ее ось: треугольный, трапецеидальный, прямоугольный, круглый (например, на рис. 2, профиль треугольный);

угол (угол профиля резьбы) — угол между смежными боковыми сторонами профиля;

• шаг цилиндрической резьбы Р - расстояние между соседними одноименными боковыми сторонами профиля;
• ход цилиндрической резьбы — расстояние, на которое переместится точка за один полный оборот; в однозаходной резьбе ход равен шагу, в многозаходной - произведению шага Р на число заходов (рис. 3);

• направление резьбы: правое (вращение по часовой стрелке), левое (против часовой стрелки); указывается в условном обозначении резьбы буквами LH;
• поверхность, на которой нарезана резьба - цилиндрическая или коническая.

Классификация резьб

1. по форме поверхности, на которой нарезана резьба (цилиндрические, конические);
2. по форме профиля (треугольная, прямоугольная, трапецеидальная, круглая и др.);
3. по направлению винтовой поверхности (правые и левые);
4. по числу заходов - числу винтовых линий (однозаходные, многозаходные);
5. по расположению резьбы на поверхности стержня или в отверстии (внешние и внутренние);
6. по назначению (крепежные, крепежно-уплотнительные, ходовые, специальные и др.).

Крепежная резьба предназначена для неподвижного соединения деталей. В качестве крепежных используют метрические и дюймовые резьбы.

Крепежно-уплотнительные резьбы предназначены в основном для плотного, герметичного соединения деталей. К ним относят трубную и конические резьбы.

Ходовые резьбы применяют для передачи осевых усилий и движения в ходовых винтах токарных станков, грузоподъемных устройств и т. п. В качестве ходовых применяют трапецеидальные, упорные, прямоугольные резьбы. Они могут быть однозаходными и многозаходными.

Крепежные резьбы

Наибольшее распространение получили крепежные изделия. Их предназначение заключается в свинчивании и закреплении отдельных деталей.

Цилиндрические резьбы

Цилиндрическая трубная резьба – это разъёмное соединение, состоящее из спиралевидных канавок нарезанных внутри и снаружи деталей. Данный тип резьбы применяется для монтажа труб, фитингов, запорной и регулирующей арматуры, а также других элементов конструкции трубопроводов. Резьба имеет треугольное сечение с углом при вершине 55°.

Резьба метрическая

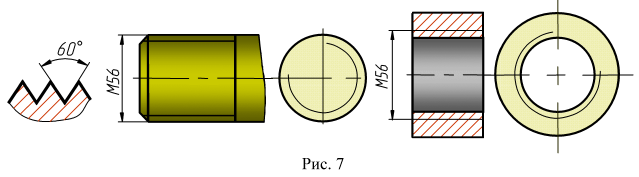

Метрическая резьба стандартизована, имеет треугольный профиль с углом 60° при вершине.

Начиная с 6 мм, для каждого диаметра метрической резьбы предусмотрен один крупный шаг и несколько мелких.

В условное обозначение метрической резьбы с крупным шагом входит буква М и номинальный (наружный) диаметр резьбы в миллиметрах. Например, М 56 (рис. 7) означает, что резьба метрическая с крупным шагом, номинальным диаметром 56 мм (величина шага не указывается).

В условном обозначении метрической резьбы с мелким шагом дополнительно указывают шаг резьбы в миллиметрах (так как для одного номинального диаметра резьбы предусмотрено несколько мелких шагов), например:

Правое направление резьбы не указывается. Левое направление в условном обозначении указывают буквы LH, например:

Метрическая резьба может быть выполнена многозаходной.

В условное обозначение многозаходной резьбы входят: буква М, номинальный диаметр резьбы, числовое значение хода и в скобках буква Р с числовым значением шага.

Пример условного обозначения многозаходной метрической резьбы:

- метрическая резьба с номинальным диаметром 24 мм, шагом 2 мм, ходом 6 мм, трехзаходная.

Левая резьба с теми же параметрами -

Резьба дюймовая

Дюймовая резьба для крепежных деталей стандартизована, но применяется, как правило, при изготовлении запасных деталей взамен изношенных (если они имели такую резьбу).

Профиль резьбы - равнобедренный треугольник с углом

Диаметр резьбы измеряется в дюймах. Один дюйм (1") равен 25,4 мм.

При обозначении резьбы указывается ее наружный диаметр в дюймах. Например, дюймовая резьба диаметром обозначается 3/4" (рис. 8).

Резьба трубная

Трубная цилиндрическая резьба имеет треугольный профиль с углом со скругленными вершинами и впадинами. Резьбу применяют в соединениях труб. Диаметр трубной резьбы измеряют в дюймах. Номинальный диаметр резьбы в дюймах - величина условная, так как ее значение не соответствует внешнему диаметру резьбы, как это принято для всех остальных резьб, а равно величине условного прохода (внутреннему диаметру трубы).

В условное обозначение трубной цилиндрической резьбы входит буква G, указывающая тип резьбы, и обозначение размера резьбы (т. е. размера внутреннего диаметра трубы, на которой резьба нарезана). Например, обозначение G1 (рис. 9, а) означает, что резьба трубная цилиндрическая нарезана на трубе с внутренним диаметром 25,4 мм (т. е. один дюйм). Обозначение внутренней трубной резьбы (рис. 9, б) расшифровывается как условное обозначение трубной цилиндрической резьбы в отверстии, в которое ввертывается труба с внутренним диаметром 25,4 мм (т. е. один дюйм). Условное обозначение для левой резьбы дополняется буквами LH. Например: — трубная цилиндрическая резьба размера левая.

Обозначение трубной цилиндрической резьбы (рис. 9, а, б) и конических резьб (например, метрической, рис. 9, в) указывают на полках линий-выносок.

Конические резьбы

Резьба метрическая коническая с углом конусностью 1:16 (угол наклона образующих к геометрической оси конуса 1°47'24") и номинальным диаметром от 6 до 60 мм, ГОСТ 25229-82, применяется в конических резьбовых соединениях. Ее можно применять и в соединениях с внутренней цилиндрической резьбой и наружной конической резьбой. В условном обозначении резьбы указывают буквы МК, диаметр резьбы и ее шаг.

Условное обозначение Для левой резьбы

При соединении внутренней цилиндрической резьбы с наружной конической обозначение дается в виде дроби:

Коническая дюймовая резьба имеет треугольный профиль с углом Ее нарезают на конических поверхностях деталей с конусностью 1:16. В обозначении конической дюймовой резьбы указывают букву К, условный диаметр в дюймах и номер стандарта (рис. 11).

Трубная коническая резьба по ГОСТ 6211-81 имеет треугольный профиль с углом и закругленной вершиной. Ее нарезают на конических поверхностях деталей с той же конусностью 1:16. Размеры резьбы в основной плоскости соответствуют размерам трубной цилиндрической резьбы.

В условном обозначении трубной конической резьбы указывают тип резьбы (буквой R - для наружной резьбы, буквой Rc - для внутренней резьбы) и обозначение размера резьбы (условный диаметр в дюймах). Например,  -трубная коническая наружная резьба с условным диаметром (рис. 12).

Ходовые резьбы

Трапецеидальная одноходовая резьба по ГОСТ 9484-81 имеет профиль в виде равнобочной трапеции с углом 30° между боковыми сторонами (рис. 13, а). Для каждого диаметра предусмотрено, как правило, три шага. В условном обозначении одноходовой трапецеидальной резьбы указывают буквы наружный диаметр и шаг, например: (рис 13, б).

Многозаходная трапецеидальная резьба обозначается буквами номинальным наружным диаметром резьбы, числовым значением хода и в скобках буквой Р и числовым значением шага. Между номинальным диаметром и значением хода резьбы ставят знак например: Обозначение левой резьбы дополняют буквами LH, например: (рис. 13, в).

Упорная резьба по ГОСТ 10177-82 имеет профиль в виде неравнобочной трапеции с углом 3° рабочей стороны и 30° нерабочей (рис. 14, а). Как и трапецеидальная, упорная резьба при одном диаметре может иметь различные шаги. В условное обозначение упорной резьбы входят буква S (указывающая тип резьбы), номинальный наружный диаметр и шаг, например:  Для левой резьбы указывают буквы LH, например: (рис. 14,6).

Условное обозначение многозаходной резьбы содержит букву S, номинальный наружный диаметр, значение хода, в скобках букву Р и значение шага, например: (рис. 14, в).

Резьба прямоугольная (квадратная) не стандартизована. Так как резьба не стандартизирована, то на чертеже приводят все данные, необходимые для ее изготовления (рис. 15). Прямоугольная резьба имеет высокий КПД, но обладает меньшей прочностью по сравнению с трапецеидальной и упорной резьбой.

Специальные резьбы

Специальные резьбы бывают:

• со стандартным профилем и нестандартными размерами шага или диаметра. В обозначение таких резьб включают буквы Сn (резьба специальная), затем указывают обозначение резьбы, размеры наружного диаметра и шага. Например, означает, что резьба специальная метрическая с наружным диаметром 20 мм и мелким нестандартным шагом 0,8 мм.
• резьбы, имеющие узковедомственное назначение. Например:

1. - резьба окулярная для оптических приборов
2. - резьба Эдиссона круглая для цоколей и патронов электрических ламп.

Пример обозначения:

• - резьба круглая для санитарно-технической арматуры (для шпинделей вентилей смесителей, туалетных и водопроводных кранов) только с резьбой диаметра 12 мм.

Пример обозначения: где диаметр резьбы - 12 мм и шаг - 2,54 мм.

Классификация резьб, обозначение резьбы на чертеже

В машиностроении применяются стандартные цилиндрические и конические резьбы разных типов, отличающихся друг от друга назначением и параметрами. Основным элементом резьбы является её профиль (рисунок 14.1).

Обозначение резьбы включает в себя буквенное обозначение типа резьбы и параметры резьбы. При обозначении резьбы указывается её наружный диаметр (больший по размеру).

Для всех резьб, кроме конической и трубной цилиндрической, обозначения наносят к наружному (большему) диаметру и проставляют над размерной линией, на ее продолжении или на полке (рисунок 2).

• Заказать чертежи

Винтовая линия. Основные параметры резьбы. Изображение резьбы

В технике широко применяются изделия с винтовыми поверхностями. Это крепежные изделия, применяемые для соединения деталей машин и механизмов (болты, гайки, винты, шпильки, детали с резьбой для соединения двух деталей), детали с винтовыми поверхностями, применяемые для преобразования вращательного движения в поступательное (червяк в паре с червячным колесом).

• Винтовую линию получают при помощи резца.
• Резьбу получают при помощи резца или метчика и плашки.
• Резьба характеризуется шагом и ходом .
• Различают правые и левые винтовые поверхности.
• Подъём винтовой линии вправо даёт правую резьбу (рисунок а). б) - левая резьба

В зависимости от числа винтовых линий резьбы делятся на одно - и многозаходные.

На рисунке в) представлена двухзаходная резьба (n = 2)

Шаг резьбы - это расстояние между двумя соседними винтовыми выступами.

Ход резьбы — расстояние между двумя соседними винтовыми выступами одной и той же винтовой линии.

, где   - число заходов

Вычерчивание проекции винтовой поверхности является весьма трудоемким процессом. Поэтому на чертежах резьба изображается условно - сплошной тонкой линией (впадины резьбы), причём на видах, где стержень или отверстие проецируются в виде окружности, резьбу изображают дугой окружности, приблизительно равной окружности, разомкнутой в любом месте, но не на центровых линиях.

Расстояние между сплошными основной и тонкой линиями - не менее 0,8 мм и не более шага резьбы.

Границу резьбы проводят до линии наружного диаметра резьбы сплошной основной толстой линией.

Невидимую резьбу показывают штриховыми линиями одной толщины по наружному и по внутреннему диаметру

Обозначение конических резьб и трубной цилиндрической относят к контуру резьбы (основная сплошная линия) и наносят только на полке линии-выноски (рисунок 15.3).

Прямоугольная резьба с нестандартным профилем изображается, как показано на рисунке 15.4, с нанесением всех размеров. Дополнительные сведения - число заходов, направление резьбы и т. д. - наносят на полке линии-выноски с добавлением слова «Резьба».

Элементы и параметры прямоугольной резьбы можно показывать и на выносном элементе (рисунок 15.5).

Следует твердо запомнить правило: в резьбовых соединениях, изображенных в разрезе, резьба стержня закрывает резьбу отверстия (рисунок 15.6 а,б). Обратить внимание на то, что на разрезах штриховка доводится до сплошных основных линий.

Сбег резьбы - это длина участка неполного профиля в зоне перехода от резьбы к гладкой части детали. Обычно его не изображают (рисунок 15.7)

Фаска - Скошенная часть поверхности детали у торца или в местах перехода, облегчающая её сборку с другими деталями (скошенная кромка стержня или отверстия).

На стержне меньший диаметр фаски меньше внутреннего диаметра резьбы. В отверстии больший диаметр фаски больше наружного диаметра резьбы.

Линия резьбы должна пересекать линию фаски.

Фаски на стержне и в отверстии с резьбой на плоскости, перпендикулярной к оси стержня или отверстия, не изображают (рисунок 15.8 а и б).

Если фаска не под углом 45° , то обозначение фаски указывается величиной угла как приведено на рисунке 15.9

Наружные и внутренние проточки выполняются для выхода резьбонарезающего инструмента, чтобы резьба получалась полного профиля - без сбегов.

Размеры проточек наносят на выносных элементах в соответствии с ГОСТ 10549-80 в зависимости от шага резьбы

Стандартные резьбовые крепежные детали и их условные обозначения

Для соединения деталей применяются стандартные крепежные резьбовые детали: болты, винты, шпильки, гайки.

Резьбовые крепежные детали изготовляются по соответствующим стандартам и имеют, как правило, метрическую резьбу с крупным шагом, реже с мелким.

Каждая крепежная деталь имеет условное обозначение, в котором отражаются: класс точности, форма, основные размеры, материалы и покрытие.

Болты

Болт состоит из двух частей: головки и стержня с резьбой.

Условное обозначение болта: Болт ГОСТ 7798-70-2 - исполнение; М 16 - тип и размер резьбы; 1,5 - величина мелкого шага резьбы; 6g - поле допуска; 75 - длина болта ; 68 — условная запись класса прочности, указывающего, что болт выполнен из стали с определенными механическими свойствами; 09 - цинковое покрытие; ГОСТ 7798-70 - стандарт, указывающий, что болт имеет шестигранную головку и выполнен с нормальной точностью.

Гайки

Гайки навинчиваются на резьбовый конец болта, при этом соединяемые детали зажимаются между гайкой и головкой болта.

Условное обозначение гайки: Гайка М 24 -6Н. 6 ГОСТ 5915-70 -шестигранная гайка в исполнении 1 по ГОСТ 5915-70 с полем допуска 6Н, класса прочности 6, без покрытия. Чаще всего используют шестигранные гайки, конструкция и размеры которых определяются ГОСТом. Они разделяются на обычные (рисунок 16.2), прорезные (рисунок 16.3) и корончатые (рисунок 16.4).

Обычные гайки выпускаются в трех исполнениях и трех классов точности (А, В, С), нормальной высоты, низкие, высокие, очень высокие (рисунок 16.5), с нормальным или уменьшенным размером «под ключ».

Винты

Винтом называется резьбовый стержень, на одном конце которого имеется головка (рисунок 16.6). Головки бывают разных форм: цилиндрические, полукруглые, с потайной головкой и др.

Винты бывают двух видов - крепежные и установочные. Установочные винты применяются для регулировки зазоров и фиксации деталей при сборке.

Условное обозначение винта:  Винт А М 8 - 6 g х 50. 48 ГОСТ Р 50404-92 -А - класс точности, М8 - диаметр резьбы, 6 g - поле допуска, 50 - длина, 48 -класс прочности.

Шпильки

Шпилька применяется в тех случаях, когда у деталей нет места для размещения головки болта, или если одна из деталей имеет значительно большую толщину, тогда применять слишком длинный болт неэкономично (рисунок 16.7).

Шпилька представляет собой цилиндрический стержень, имеющий с обоих концов резьбу. Одним нарезанным концом шпилька ввинчивается в резьбовое отверстие, выполненное в одной из деталей. На второй конец с резьбой навинчивается гайка, соединяя детали.

Условное обозначение шпильки исполнения 1:  ГОСТ 22032-76 - М 24 - номинальный диаметр метрической резьбы с крупным шагом; 6g - поле допуска; 80 - длина шпильки ; 36 - класс прочности.

-длина шпильки, -длина гаечного конца, -длина завинчиваемого (посадочного) конца, с учетом сбега резьбы. Глубина завинчивания выбирается: - в деталях из стали, бронзы, латуни, титана; и - в деталях из ковкого и серого чугуна; и - в деталях из легких сплавов.

Шайбой называют деталь, устанавливаемую под гайку или головку винта (болта). Она предназначена для передачи и распределения усилий на соединяемые детали и для предохранения от самоотвинчивания гайки.

Шайбы изготавливают круглые (рисунок 16.8), квадратные (рисунок 16.9), пружинные (рисунок 16.10), зубчатые (рисунок 16.11) и т.п.

Пример обозначения:

Шайба 10Т65Г ГОСТ 6402-70, где Т- шайба тяжелого типа, 65Г - марка стали, ГОСТ 6402-70 - шайба пружинная.

Шплинты

Шплинтом называют пруток или кусок проволоки, которые пропускают сквозь радиальное отверстие деталей для их взаимного фиксирования (рисунок 16.12).

Пример обозначения: Шплинт 5x45.3.036 ГОСТ 397-79, где 5-условный диаметр шплинта, 45-длина, 3- условное обозначение материала, 036 - покрытие
